Câble pigtail RP-SMA Mâle vers N Femelle 30cm RG316 Pigtail LoRa Wi-Fi Meshcore

rating Aucun avis pour le moment

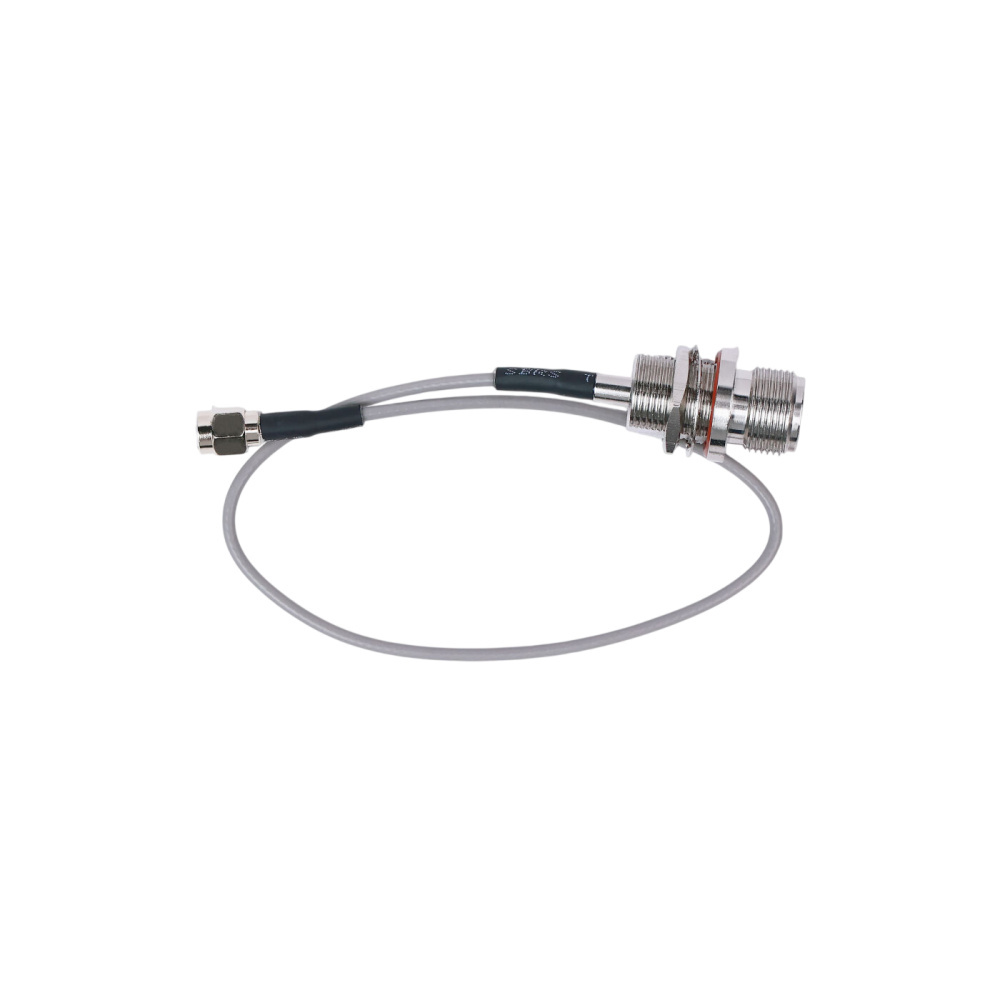

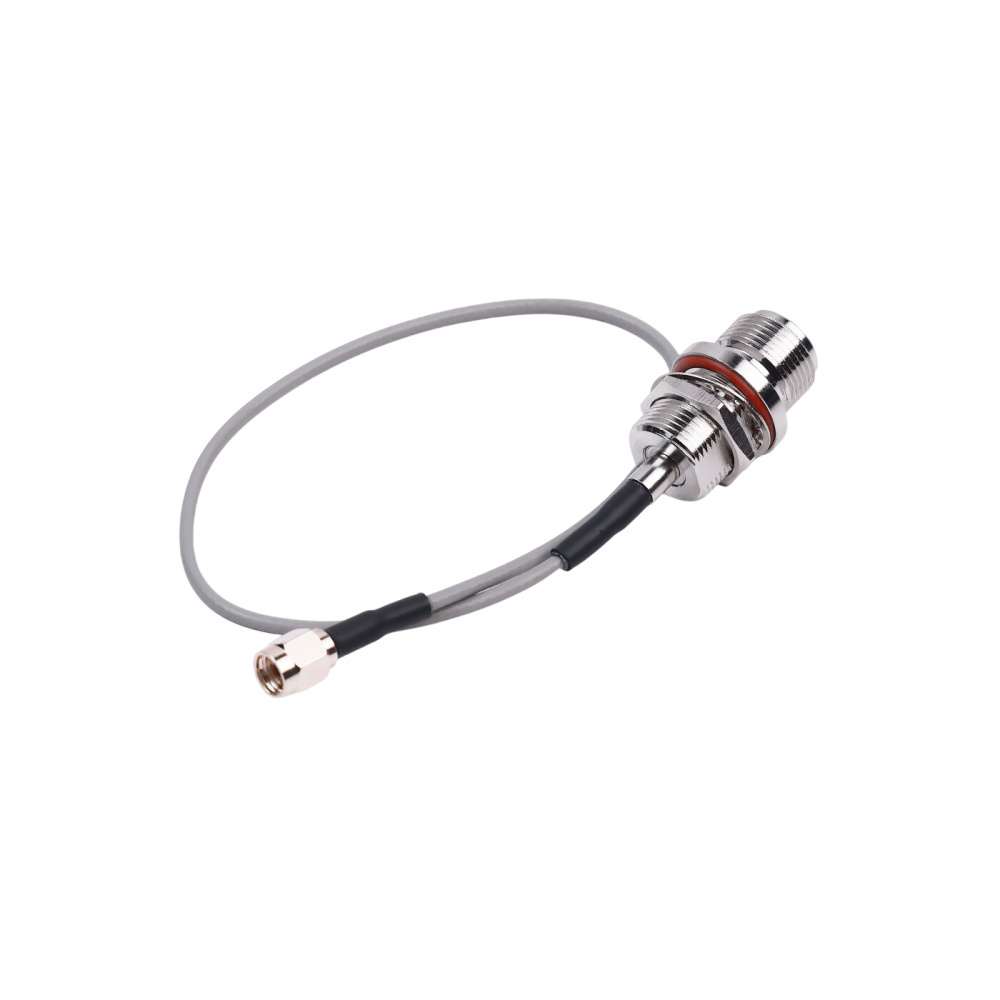

Le câble pigtail RF coaxial RG316 de 30 cm par Seeed Studio permet d'adapter facilement une connexion RP-SMA Mâle vers une embase N Femelle à montage sur châssis (bulkhead). Il est conçu pour interconnecter vos équipements radio, passerelles IoT LoRaWAN, Meshcore, Meshtastic ou points d'accès Wi-Fi à des antennes extérieures hautes performances.

  • Câble coaxial flexible de type RG316 à faibles pertes
  • Gaine FEP haute durabilité pour usage intérieur et extérieur
  • Connecteur RP-SMA Mâle (polarité inversée)
  • Connecteur N-Type Femelle à fixation par écrou (Bulkhead) avec joint
  • Impédance standard 50 Ohms pour applications RF
  • Longueur idéale de 30 cm (300 mm) pour intégration en boîtier

Livré avec : 1x Câble adaptateur RP-SMA Mâle vers N Femelle 30cm RG316 Seeed Studio avec écrou et rondelle de fixation.

Plus de détails

6,98 € HT

En stock

   Plus de 10 pièces disponibles. Expédié de France en 24-72h.

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Fiche technique

  • Adaptation universelle RP-SMA vers N : Idéal pour raccorder des cartes électroniques, passerelles SenseCAP ou routeurs Wi-Fi à une antenne extérieure professionnelle de type N.
  • Câble coaxial RG316 de qualité : Offre un excellent compromis entre flexibilité mécanique, faible encombrement et atténuation RF maîtrisée.
  • Gaine FEP résistante : Supporte de larges plages de températures et résiste aux UV ainsi qu'aux intempéries en extérieur.
  • Montage sur panneau (Bulkhead) : L'embase N Femelle intègre un filetage avec écrou et rondelle pour une traversée de boîtier ou de coffret étanche propre et sécurisée.
  • Contacts plaqués or : Garantissent une conductivité optimale et une durabilité accrue face à l'oxydation.

Caractéristiques techniques

  • Fabricant : Seeed Studio
  • Référence fabricant (SKU) : 100007236
  • Type de câble : Coaxial RG316
  • Matériau de la gaine : FEP (Fluoréthylène propylène) durable

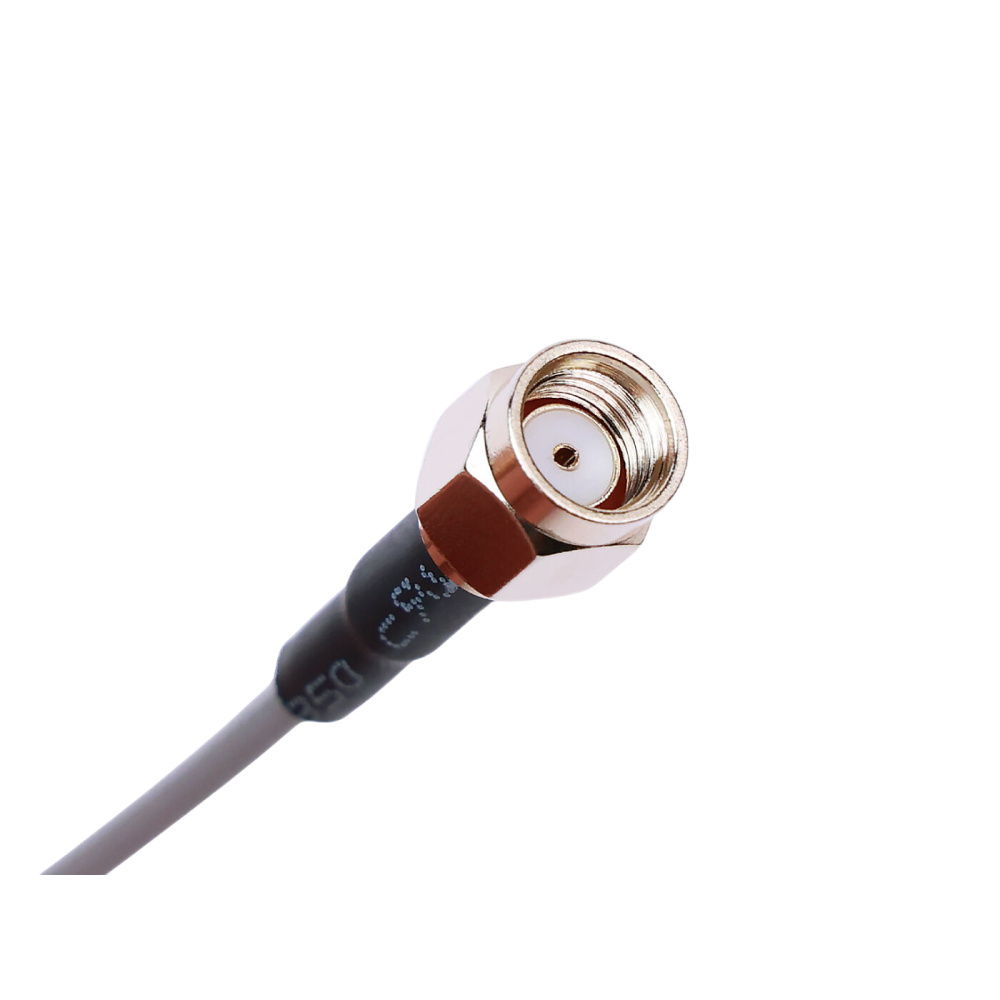

  • Connecteur A : RP-SMA Mâle (Reverse Polarity SMA mâle - filetage intérieur, contact femelle/trou)

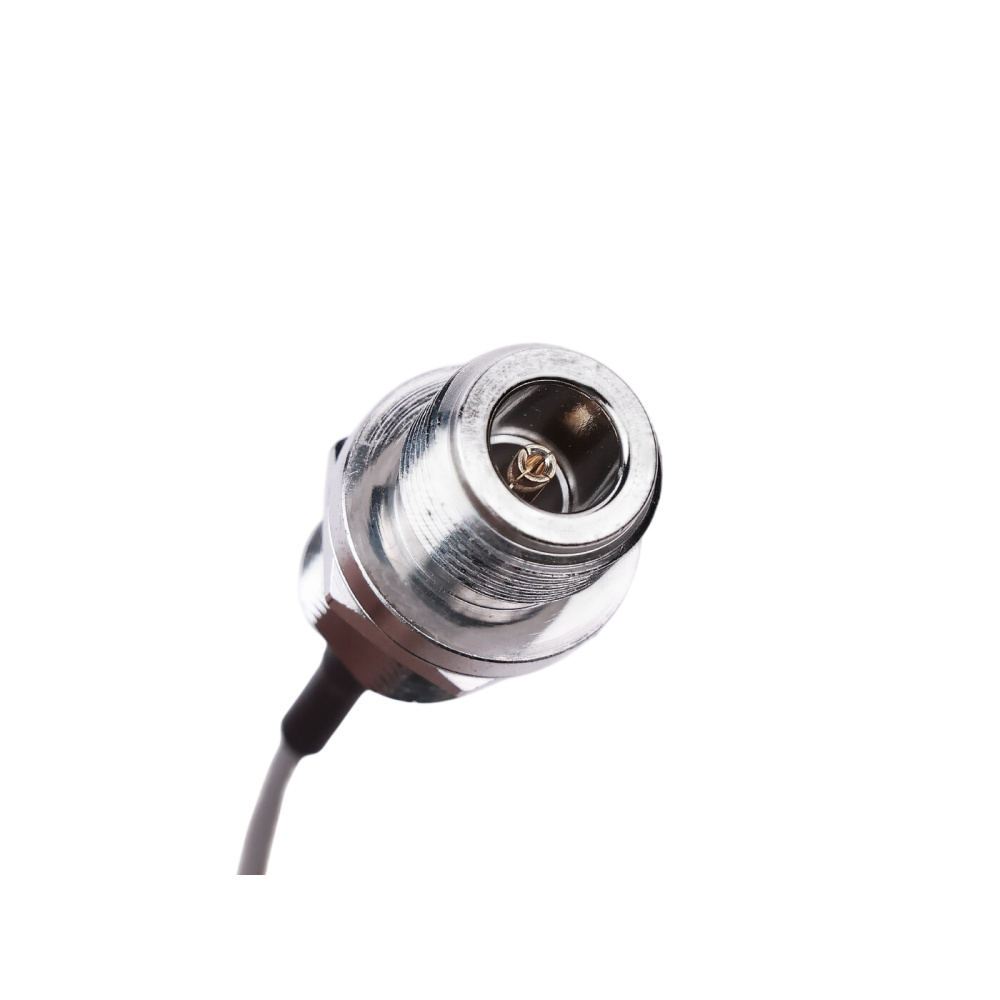

  • Connecteur B : Type N Femelle (Bulkhead avec écrou et rondelle de serrage)
  • Impédance caractéristique : 50 Ohms
  • Longueur du câble : 300 mm (30 cm / ~11.8 pouces)
  • Utilisation : Intérieur et extérieur (Indoor / Outdoor)
  • Applications : LoRa, LoRaWAN (Helium, The Things Network), Wi-Fi 2.4 GHz / 5 GHz, SDR, systèmes RF 50Ω

Compatibilité

  • Passerelles & Équipements LoRaWAN Meshcore, Meshtastic équipés en RP-SMA.
  • Équipements Wi-Fi & Réseaux : Routeurs, points d'accès et cartes Wi-Fi équipés d'embases RP-SMA Femelle.
  • Antennes & Systèmes RF : Antennes omnidirectionnelles ou directives extérieures dotées d'un connecteur N Mâle ou via câble de descente type N.
  • Coffrets & Boîtiers : Idéal pour les boîtiers étanches IP67 avec perçage pour embase N Bulkhead.

FAQ

Quelle est la différence entre SMA et RP-SMA ?

Le connecteur RP-SMA (Reverse Polarity) inverse le contact central par rapport au standard SMA. Le RP-SMA Mâle possède un filetage intérieur avec un réceptacle central (trou/contact femelle), couramment utilisé sur les équipements Wi-Fi et certaines passerelles IoT.

Ce câble est-il adapté pour une installation en extérieur ?

Oui, le câble RG316 est doté d'une gaine en FEP résistante aux UV et aux variations thermiques. Pour une étanchéité parfaite au niveau de la traversée de boîtier, veillez à bien positionner le joint de l'embase N Femelle.

Le connecteur N Femelle permet-il une traversée de châssis ?

Oui, il s'agit d'un connecteur N de type "Bulkhead", fourni avec un écrou et une rondelle permettant de fixer solidement le connecteur à travers la paroi d'un boîtier ou d'un coffret d'extérieur.

Quelle est l'impédance de ce câble pigtail ?

Le câble RG316 et ses connecteurs présentent une impédance normalisée de 50 Ohms, assurant une parfaite adaptation avec les équipements radio et d'antennes sans désadaptation d'impédance néfaste.

Peut-on l'utiliser pour du Wi-Fi à 2.4 GHz et 5 GHz ?

Le câble RG316 et les connecteurs RP-SMA/N sont parfaitement adaptés aux fréquences ISM 868 MHz (LoRa), 2.4 GHz et 5 GHz (Wi-Fi).
