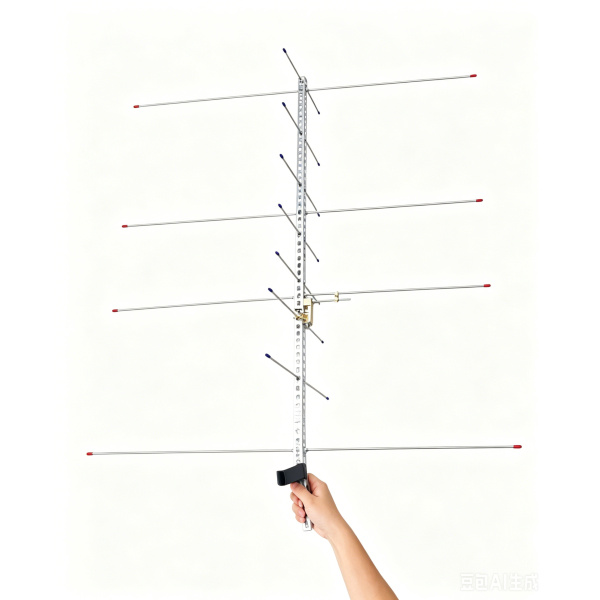

Antenne Yagi bi-bande VHF/UHF 144-148 MHz & 430-440 MHz portable satellite GH-U7V4-P

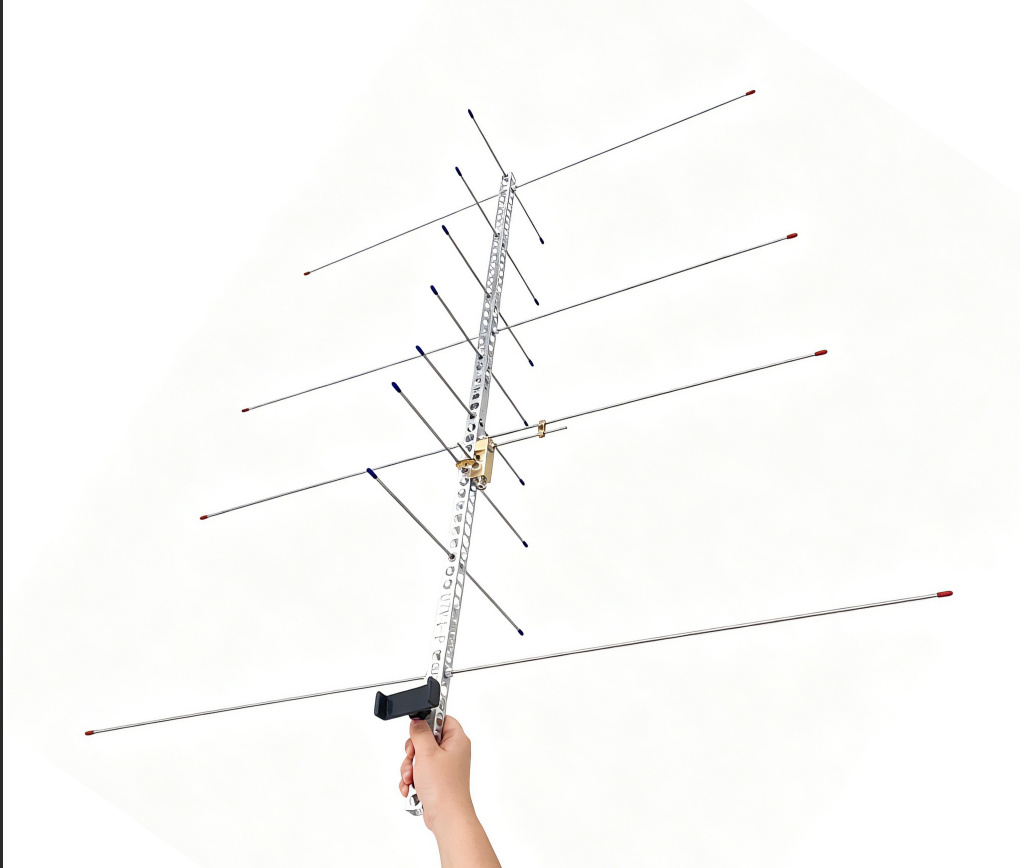

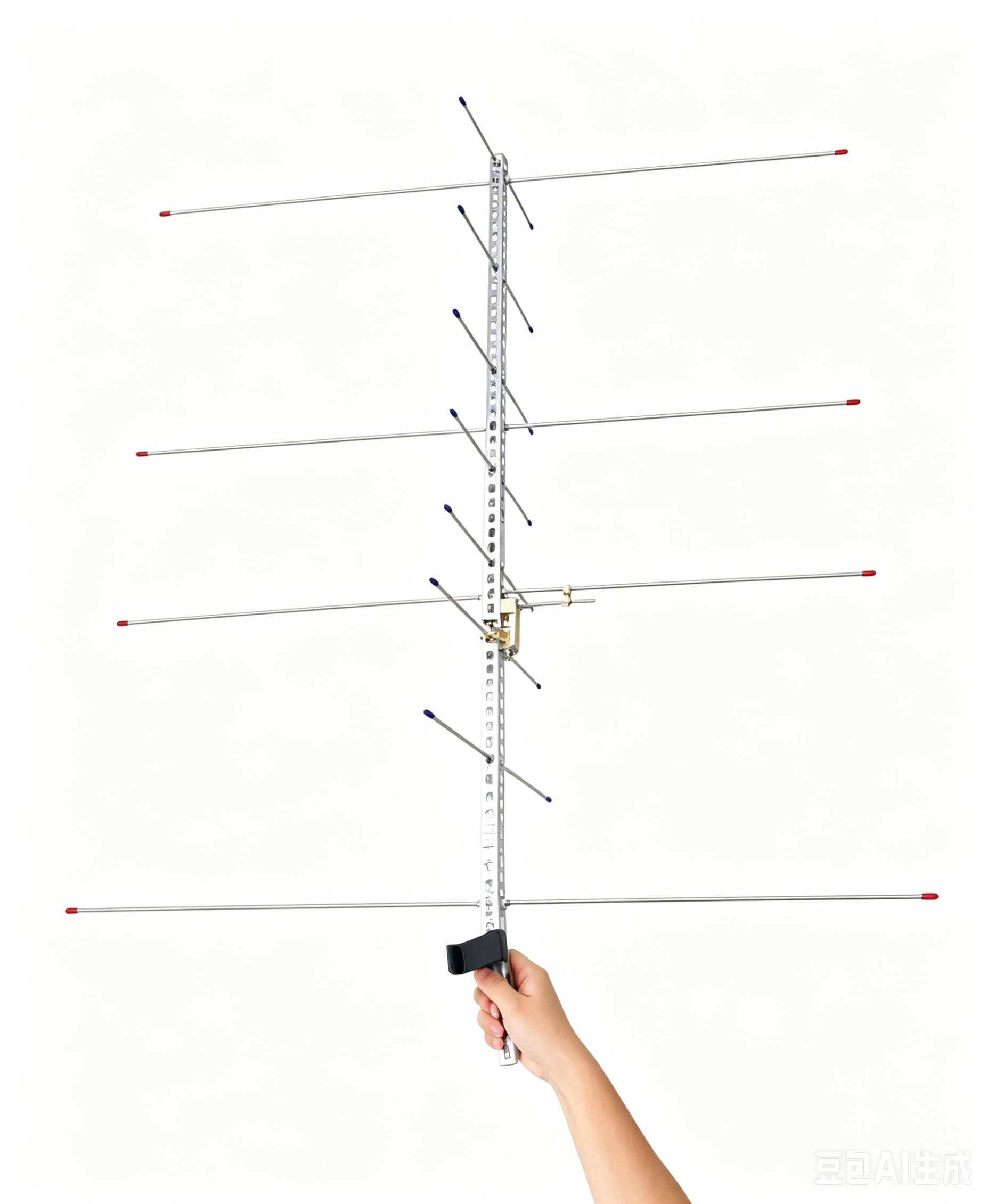

La GH-U7V4-P est une antenne Yagi bibande VHF/UHF à structure croisée, spécialement conçue pour la communication satellite amateur et le trafic terrestre VHF/UHF en portable. Elle associe sur un même boom (traverse) évidé de 120 cm :

• 4 éléments en bande VHF (145 MHz) : 1 réflecteur + 1 élément piloté + 2 directeurs, en polarisation verticale
• 7 éléments en bande UHF (435 MHz) : 1 réflecteur + 1 élément piloté + 5 directeurs, en polarisation verticale, disposés perpendiculairement aux éléments VHF (structure en croix)

Grâce à son système de double adaptation Gamma match, elle couvre avec précision les segments 144-148 MHz (bande 2 m) et 430-440 MHz (bande 70 cm), avec un ROS (rapport d'ondes stationnaires) mesuré ≤ 1,5 sur l'ensemble de ces plages.

Sa conception à montage rapide (toutes les vis se serrent à la main, sans outil) et son poids plume de 390 g (hors support téléphone) en font l'antenne idéale pour le trafic satellite portable, les activations SOTA/POTA ou les communications d'urgence en extérieur.

Spécifications techniques

Fonctionnalités et avantages

• Structure croisée bibande : les éléments VHF et UHF sont montés perpendiculairement sur le même boom, permettant un fonctionnement simultané sur les deux bandes sans interférence mutuelle.
• Double Gamma match ajustable : chaque bande dispose de sa propre adaptation Gamma avec cavalier coulissant. En déplaçant le cavalier vers le centre du boom, la fréquence de résonance augmente ; en l'éloignant, elle diminue. Ceci permet d'optimiser le ROS sur la fréquence exacte de travail à l'aide d'un analyseur d'antenne (NanoVNA, RigExpert…).
• Boom évidé ultra-léger : la traverse adopte une conception creuse qui réduit le poids à seulement 390 g tout en conservant une rigidité mécanique suffisante pour une utilisation portable.
• Montage/démontage sans outil : toutes les fixations utilisent des vis à serrage manuel (thumbscrews). Le montage sur le terrain prend moins de 5 minutes. Les repères gravés sur le boom garantissent un positionnement précis de chaque élément.
• Support de téléphone intégré : permet de fixer un smartphone directement sur le boom pour suivre les satellites en temps réel avec une application de tracking (Look4Sat, ISS Detector, Gpredict…).
• Connecteur SO-239 standard : compatible avec tous les transceivers VHF/UHF équipés d'un connecteur PL-259 (Yaesu, Icom, Kenwood, Baofeng, TYT…). Impédance 50 Ω.

Applications

• Trafic satellite amateur FM : SO-50, ISS (ARISS), TEVEL, AO-91, PO-101…
• Communication radioamateur VHF/UHF en portable, SOTA, POTA
• Réception de signaux faibles (DX VHF/UHF)
• Communications d'urgence en extérieur
• Réception APRS et telemetrie satellite

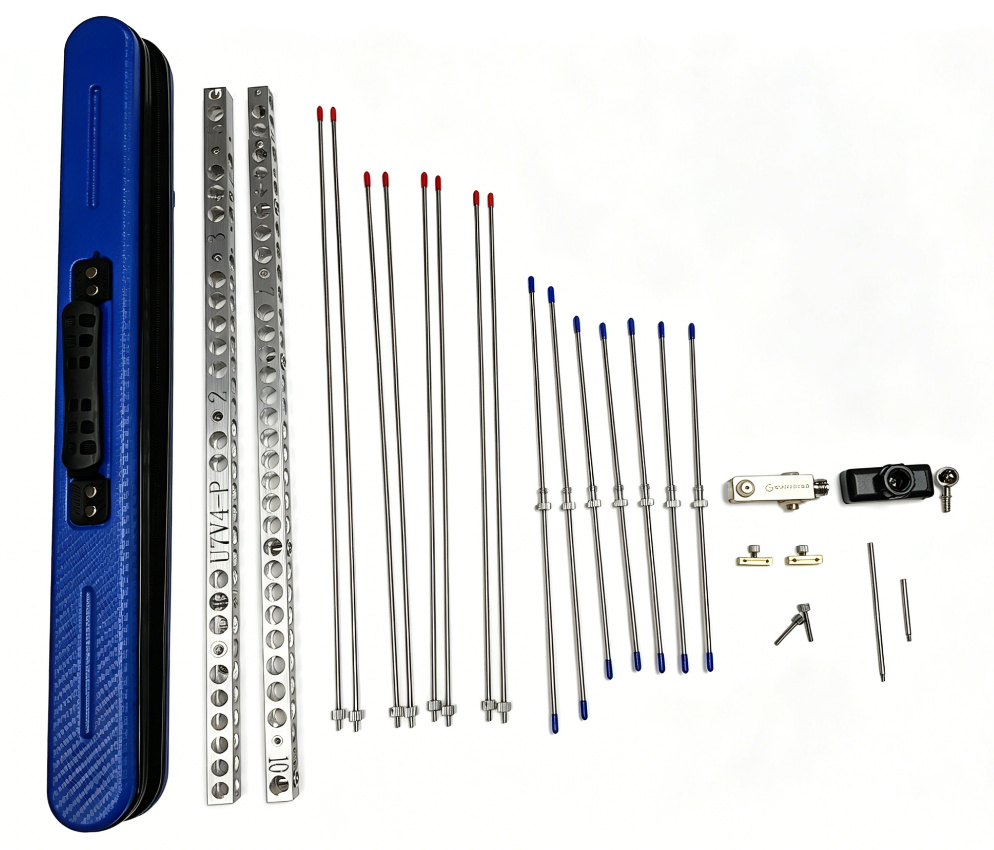

Contenu de l'emballage

• 1 × Boom (traverse) évidé
• 4 × Éléments VHF (brins longs)
• 7 × Éléments UHF (brins courts)
• 1 × Embase SO-239 avec câblage interne
• 1 × Tige de Gamma match VHF (110 mm)
• 1 × Tige de Gamma match UHF (50 mm)
• 4 × Vis de fixation à serrage manuel
• 1 × Support de téléphone portable

Guide de montage rapide

1. Éléments VHF : repérez les emplacements marqués « V » sur le boom. Insérez chaque élément VHF (les plus longs) dans son emplacement, serrez les vis à la main. Vérifiez la perpendicularité de chaque élément.
2. Éléments UHF : même procédure avec les repères « U ». Les éléments UHF (les plus courts) se montent perpendiculairement aux éléments VHF, formant la structure en croix.
3. Gamma match : fixez les tiges parallèlement à l'élément piloté de chaque bande, puis positionnez les cavaliers selon les repères sur le boom.
4. Embase SO-239 : fixez-la sur le point de raccordement du boom avec les vis à serrage manuel.
5. Raccordement : connectez un câble coaxial 50 Ω avec PL-259 à l'embase SO-239, puis raccordez l'autre extrémité à votre transceiver.

Conseils de réglage

• Ajustement du Gamma match : rapprochez le cavalier du centre du boom pour augmenter la fréquence, éloignez-le pour la diminuer. Ceci s'applique aux deux bandes (VHF et UHF).
• Pour le satellite : réglez le ROS minimal autour de 145,900 MHz (VHF) et 435,500 MHz (UHF).
• Vérification avant émission : contrôlez le ROS avec un tosmètre ou un analyseur d'antenne (NanoVNA). Le ROS doit être ≤ 1,5 sur votre fréquence de travail.
• Orientation satellite : pointez l'extrémité des directeurs (brins courts) vers le satellite. Le réflecteur (brin le plus long de chaque bande) doit être derrière vous.

FAQ - Questions fréquentes

Cette antenne est-elle compatible avec mon talkie-walkie (Baofeng, TYT, Quansheng…) ?

Oui, à condition que votre appareil dispose d'un connecteur SMA ou BNC adaptable vers PL-259, et qu'il couvre les bandes 145 MHz et/ou 435 MHz. Utilisez un adaptateur SMA femelle vers PL-259 mâle et un court câble coaxial RG-316. La plupart des talkies-walkies bibande sont compatibles.

Peut-on utiliser cette antenne pour contacter l'ISS ?

Oui, c'est l'un de ses usages principaux. Avec le gain de 11 dBi en UHF de cette antenne, même un talkie-walkie de 5 W permet de recevoir l'ISS confortablement et d'émettre avec une puissance apparente rayonnée d'environ 60 W en direction du satellite.

Quelle est la différence entre polarisation linéaire et circulaire pour le satellite ?

Cette antenne est en polarisation linéaire. Les satellites amateurs utilisent souvent une polarisation circulaire. La perte théorique due à ce désaccord est d'environ 3 dB, ce qui reste acceptable pour les satellites FM (SO-50, ISS). Pour les satellites en mode linéaire (SSB/CW), la polarisation linéaire est parfaitement adaptée.

Faut-il un analyseur d'antenne pour le réglage ?

Non, l'antenne est pré-calibrée avec des repères sur le boom. Vous pouvez l'utiliser directement. Cependant, un analyseur d'antenne (NanoVNA, Rigexpert ou équivalent) permet d'optimiser finement la position des cavaliers du Gamma match pour obtenir le meilleur ROS possible sur votre fréquence exacte de travail.

Quelle longueur de câble coaxial utiliser ?

Pour le trafic satellite portable (antenne tenue à la main), un câble court de 50 cm à 1 m en RG-58 ou RG-316 est recommandé. Plus le câble est long, plus les pertes sont importantes, surtout en UHF (435 MHz). Un câble de 5 m en RG-58 introduit environ 1,5 dB de perte en UHF soit ~30 % de la puissance perdue dans le câble.
