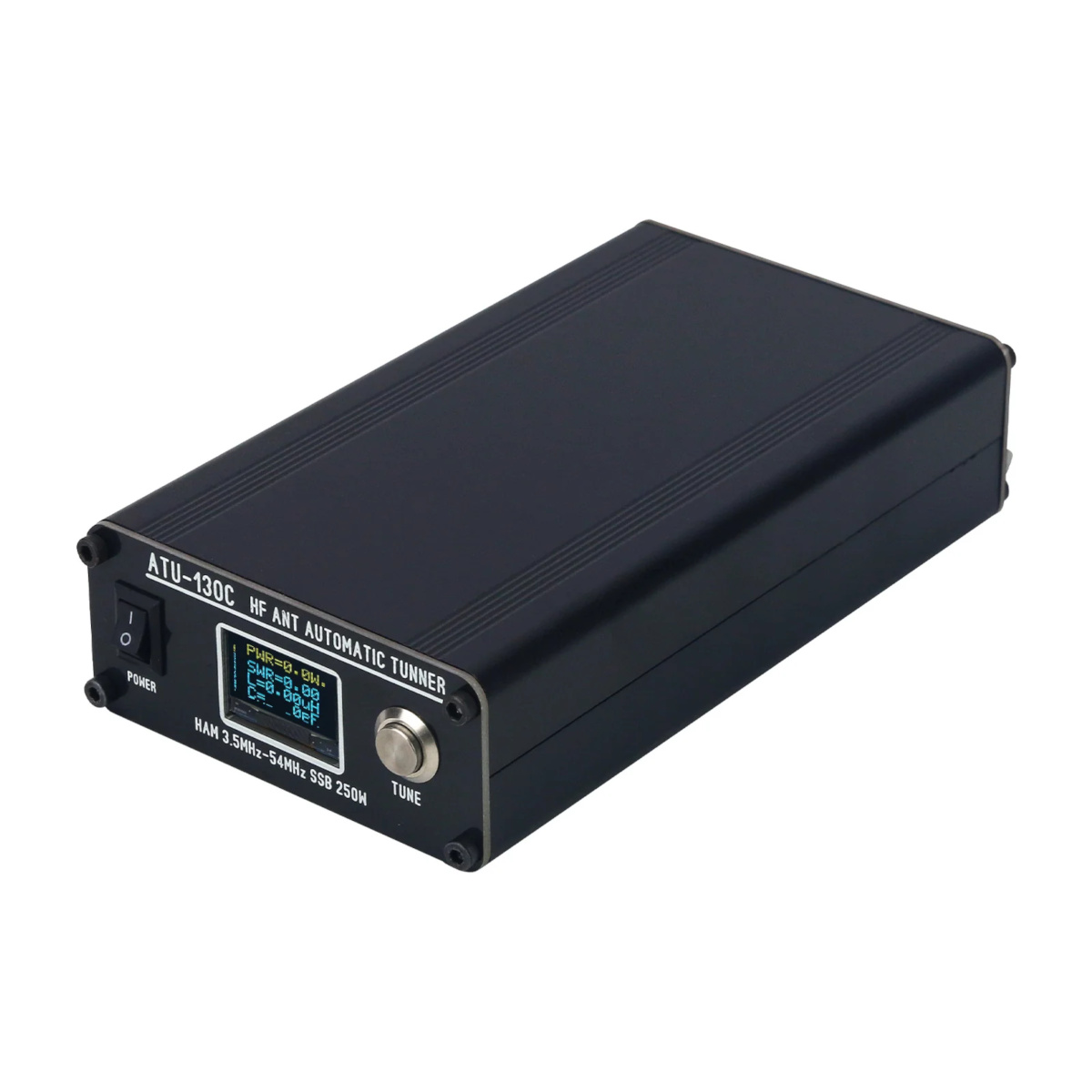

HamGeek ATU-130C Tuner automatique HF 3.5–54 MHz 250W (PEP)

• Plage de fréquences : 3,5 MHz – 54 MHz
• Puissance maximale recommandée :
  ≤ 250W en SSB
  ≤ 150W en CW, FM, RTTY
  ≤ 80W en FT8
• Puissance minimale pour déclencher l’accord : 8W
• Plage de tension d’alimentation : 10–15V DC
• Consommation électrique :
• Typique : 200–300mA
• Max : 500mA
• Fonctionnement automatique : Réaccord si ROS varie et dépasse 1,3
• Mode TUNE : déclenchement manuel / réinitialisation / inversion LC en mode test
• Mise à la terre requise avant utilisation
• Dimensions :
• Poids : 0,6 kg

Note importante : En utilisation en mode numérique FT8/FT4 la puissance maximum doit être ≤80W et lors du tuning la puissance de l'émetteur doit être au minimum (10W max), sous peine de griller le tuner et qui ne sera pas pris en compte dans le cadre de la garantie.

Mode d'emploi :

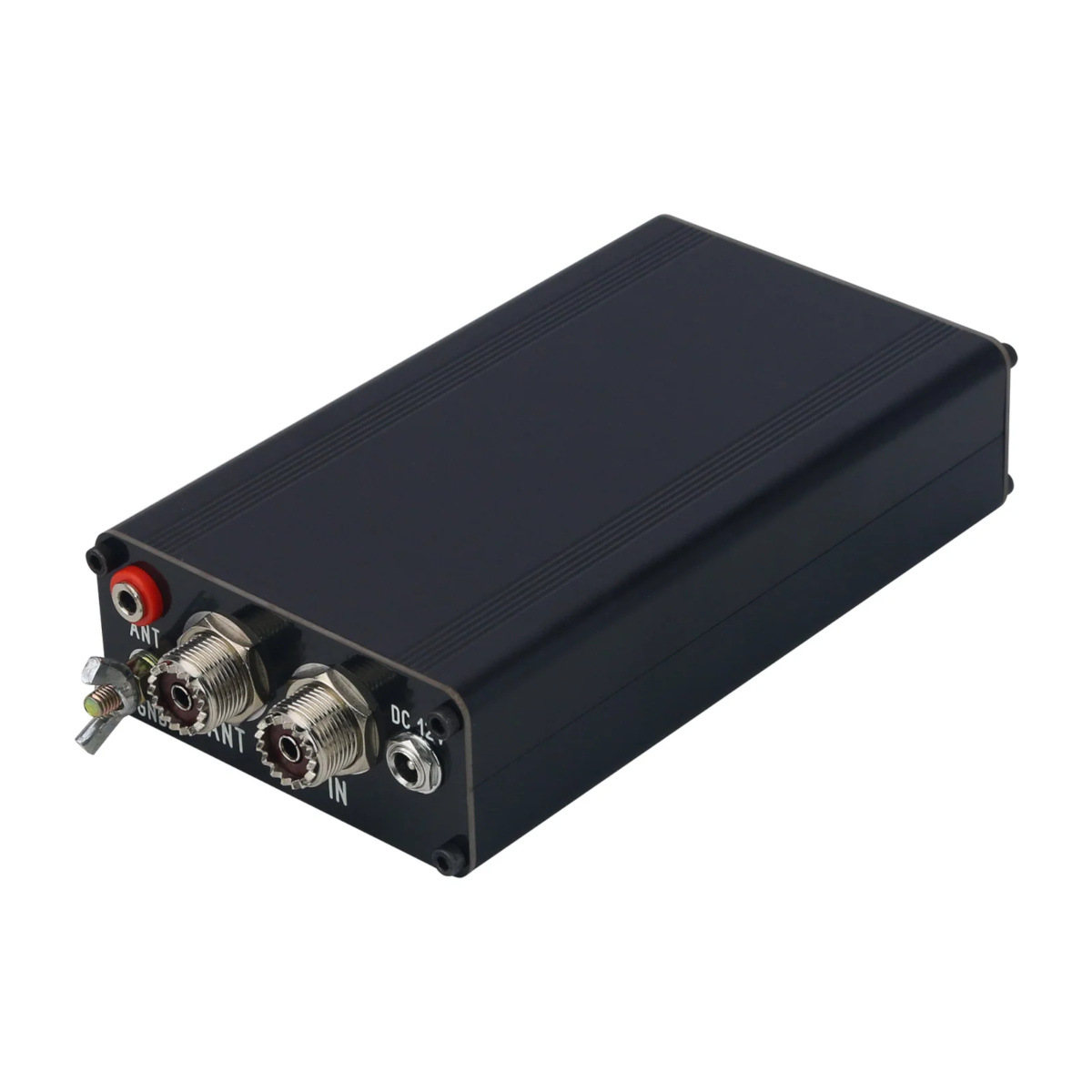

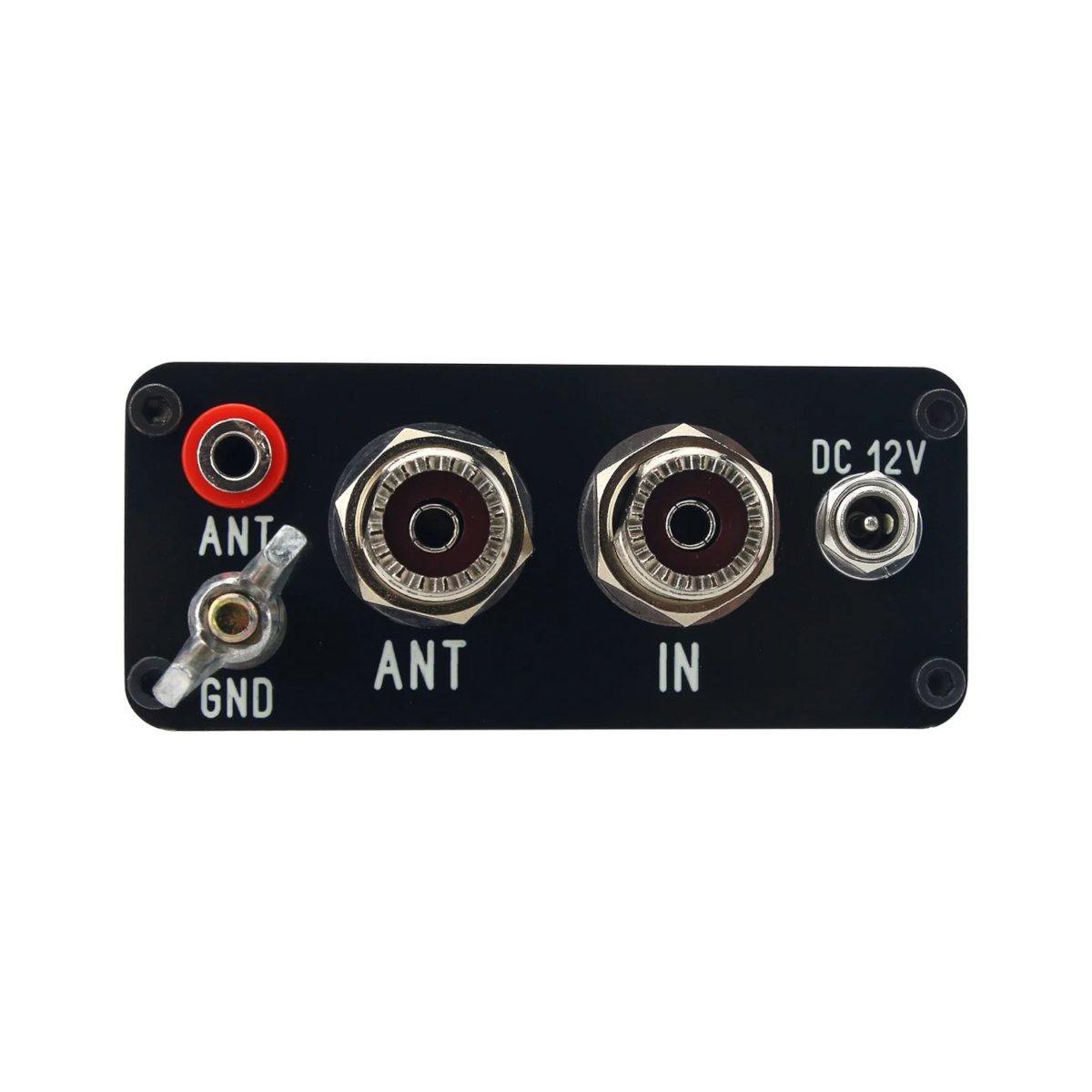

Avant utilisation, le tuner d'antenne doit être correctement mis à la terre. Connectez l'entrée RF du syntoniseur à la sortie RF de la radio HF à l'aide d'un câble RF (non inclus).

Connectez la sortie RF du tuner (il est recommandé d'installer l'antenne à une hauteur de 3 à 6 mètres au-dessus du sol et d'utiliser un fil de 7 à 22 mètres de long avec une section d'au moins 4 mm².

Pour les installations à des altitudes plus élevées, il est conseillé de prendre des mesures de protection contre la foudre, telles que l'installation de paratonnerres).

- Branchez l'alimentation électrique du tuner (12-15V), généralement partagée avec la radio HF.
- Allumez la radio HF et le tuner. L'appareil effectuera un auto-test et affichera son état.
- Réglez la radio HF sur la fréquence souhaitée. Réglez le mode de fonctionnement sur AM, FM, CW, FT8, RTTY ou tout autre mode fournissant un signal porteur continu.

Appuyez sur la touche d'émission ou CW de la radio pour lancer la transmission à une puissance de 8-15 W maximum. À ce stade, le tuner HamGeek commencera à se régler automatiquement.

Lorsque le rapport d'ondes stationnaires (ROS) descend en dessous de 1,5, le tuner arrête automatiquement le réglage. Vous devez alors arrêter la transmission. À ce stade, sur la fréquence actuelle, vous devez commuter la radio HF sur le mode de fonctionnement souhaité, après quoi elle pourra émettre à haute puissance.

Lors du changement de bande de fréquences, le processus de réglage doit être répété.

Si le syntoniseur ne parvient pas à obtenir un ROS inférieur à 1,5, appuyez sur le bouton TUNE pour le réinitialiser et répétez le processus d'accord de l'antenne. Si l'accord échoue toujours, l'impédance du système d'alimentation de l'antenne peut dépasser la plage du tuner, ou la mise à la terre doit être vérifiée.

Si le syntoniseur ne lance pas le réglage, vérifiez les points suivants :
- Toutes les connexions des câbles sont bien fixées.
- Le tuner est réglé sur le mode automatique.
- La radio est réglée sur un mode qui fournit une porteuse continue, pas en mode SSB (BLU).
- La puissance d'émission est suffisante pour déclencher le réglage (elle doit être supérieure à 8W mais ne doit pas dépasser 20 W).
