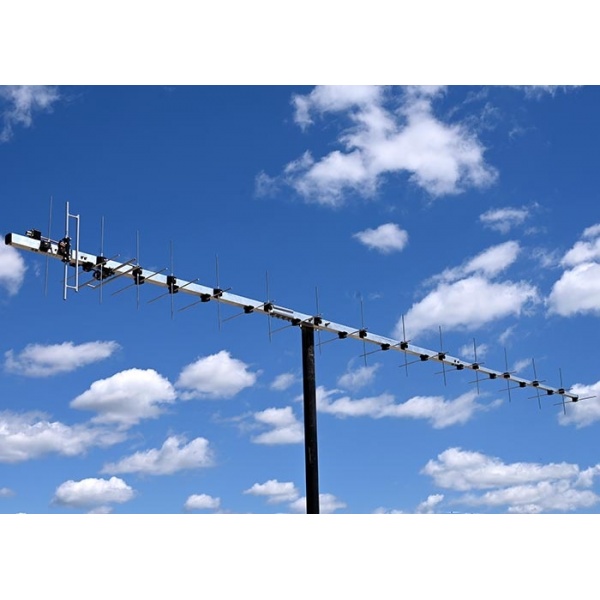

430-440 MHz CROSS 15 +15 éléments 16.7dBi Antenne 70cmCROSS30W (AA) Agrandir l'image
430-440 MHz CROSS 15 +15 éléments 16.7dBi Antenne 70cmCROSS30W (AA)
Précédent
Suivant

Antennas Amplifiers

AA-1735-70cmCROSS30W-2365

Neuf

Serbie

430-440 MHz CROSS 15 +15 éléments 16.7dBi Antenne 70cmCROSS30W (AA)

rating Aucun avis pour le moment

30Elements (15+15) 70cm CROSS Antenna 70cmCROSS30W, gamme complète de fréquences 430 - 440 MHz 70cm avec 15+15 Elements pour EME et LEO Satellites. Utilisée dans le cadre du "Big Leo Pack" avec le kit RHCP.

Satellites LEO - Satellites en orbite basse pour la radio amateur.

Les satellites LEO ont une orbite circulaire (ou elliptique) à une hauteur de 250-2000 km de la surface de la Terre. La durée maximale pendant laquelle un satellite se trouve au-dessus de l'horizon local pour un observateur sur la Terre est de 20 minutes.

Ce temps est utilisé pour transférer des données, des images et des photographies à des stations terrestres sélectionnées et placées à des endroits stratégiques.

Un certain nombre de satellites OSCAR en orbite basse (LEO) utilisent la modulation de fréquence (FM). Ils sont aussi communément appelés "FM LEO" ou "FM Birds". Ces satellites agissent comme des répéteurs FM pour radioamateurs qui peuvent communiquer en utilisant du matériel de radioamateur couramment disponible.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

287,00 € HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

Antenne CROSS 70cm 70cmCROSS30W pour les satellites LEO faisant partie du "Big Leo Pack".

70cm CROSS Antenna 70cm30CROSS

Cette antenne CROSS 70cm 70cmCROSS30W à 30 éléments couvre toute la bande 70cm de 430 à 440MHz avec un faible TOS.

Elle peut être utilisée pour tous les modes radio comme CW, SSB, FM, Q65, et toutes sortes de communications comme EME, DX-ing, Contesting, Repeater work, et LEO satellite.

Cette antenne 70cm CROSS 70cmCROSS30W est utilisée comme partie du "Big Leo Pack" avec le kit RHCP ajouté.

Pour toute utilisation monter l'antenne sur un tube horizontal ou vertical en fibre de verre de 40mm de diamètre avec une paroi d'au moins 8mm ou une tige de 40mm en fibre de verre.

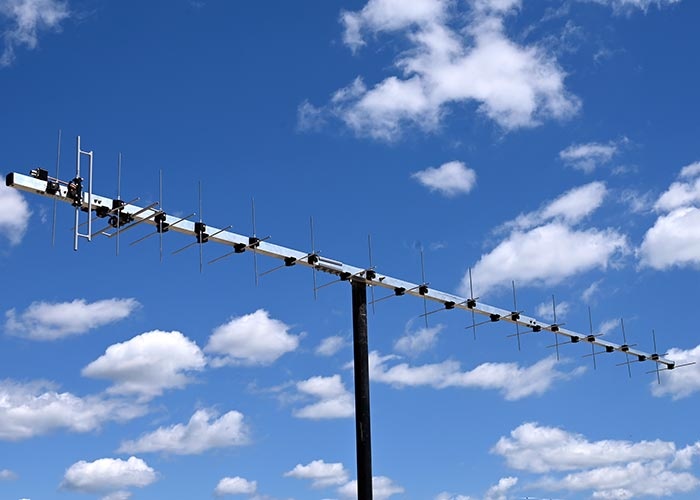

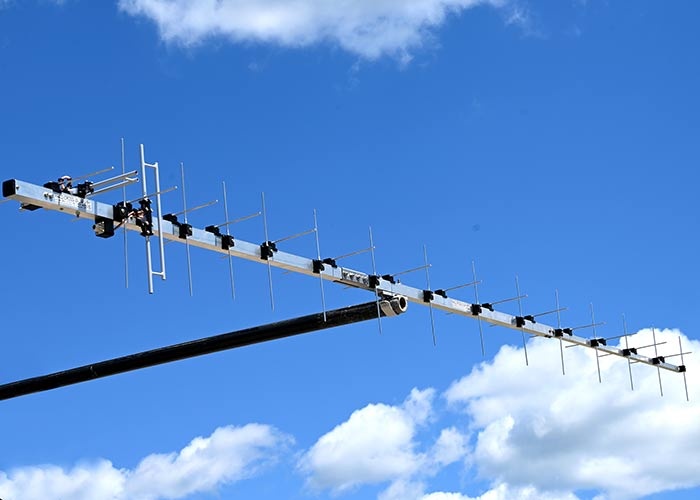

70cm CROSS Antenna 70cm30CROSS Horizontal Mount

Spécifications électriques :

  • Gamme de fréquence : 430 - 440 MHz
  • Gain avant en espace libre : 16.7 dBi
  • Rapport avant-arrière : 27 dB
  • -3 dB Largeur de faisceau horizontal : 27.8°.
  • Largeur de faisceau verticale à -3 dB : 29,3°.
  • Polarisation : Horizontale et verticale. RHCP et LHCP avec déphasage
    Distance entre les dipôles : 173 mm
  • Degrés : 90
  • Isolation entre les antennes : Plus de 28dB
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : < 1.2
  • Puissance d'entrée maximale : 2 x 850W
  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
  • Connecteurs : 2 x "N

Diagramme de rayonnement azimutal

70cm CROSS Antenna 70cm30CROSS Azimuth Radiation Pattern

Spécifications mécaniques :

  • Nombre d'éléments : 30 (15 + 15)
  • Diamètre des éléments : tige d'aluminium de 4 mm
  • Diamètre du dipôle : 8 mm Tube en cuivre dur recouvert de plastique
  • Élément le plus long : 340 mm
  • Position de montage de l'élément : Antenne CROSS - 2 côtés
  • Balun et connecteur : Inclus
  • Longueur de la perche : 3,5 m
  • Taille de la perche : Bôme conique 30×30, 20×20 mm
  • Rayon de braquage : 2 m
  • Nombre de pièces de la rampe : 3
  • Support de hauban : Non, flèche solide
  • Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
  • Pince de fixation : Goliath
  • Vitesse du vent de survie : 150 km/h
  • Charge au vent : 0.13 m2
  • Poids net : 4,3 kg
  • Poids brut : 6 kg
  • Longueur de transport : 119 cm

Ajout d'une pièce arrière en aluminium pour faciliter le serrage du câble.

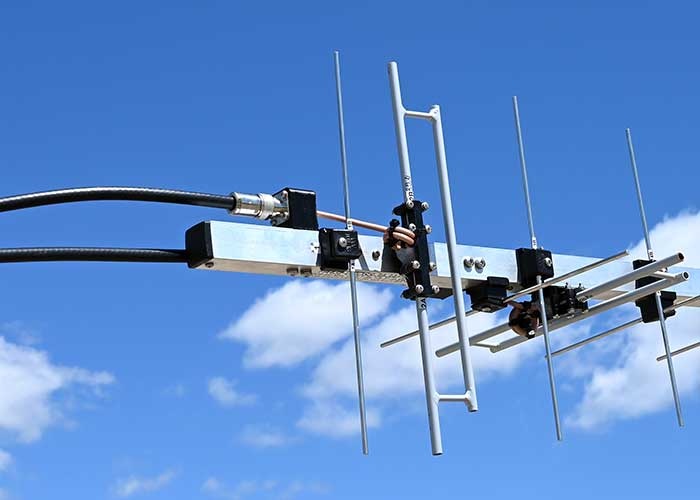

70cm CROSS Antenna 70cm30CROSS Two Dipoles View

Big Leo Pack Antennes pour satellites LEO 2m14CROSS et 70cmCROSS30W. "Big Leo Pack" avec kit RHCP ajouté.

Big Leo Pack Antennas for LEO Satellites 2m14CROSS 70cm30CROSS

L'ancien nom de l'antenne était PA432-CROSS-30-3.5AP.
