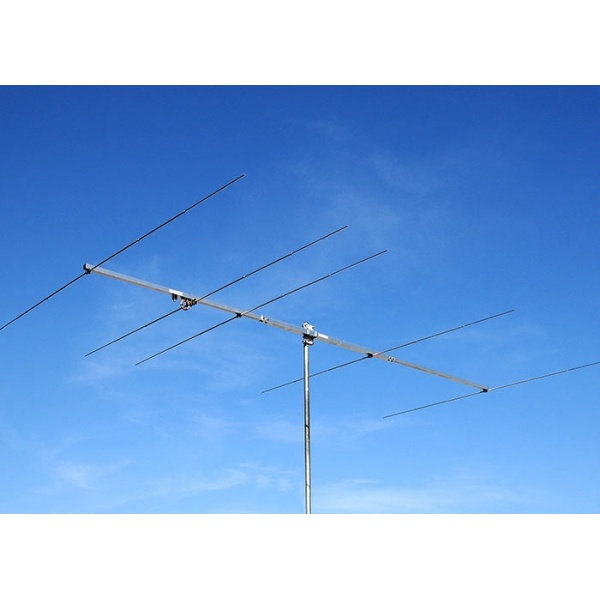

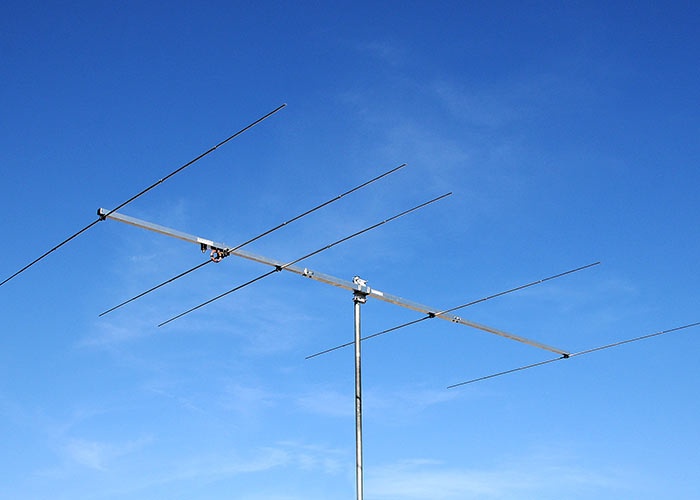

50 MHz 5 éléments 10.3dBi antenne directive 6m5DXA (AA) Agrandir l'image
50 MHz 5 éléments 10.3dBi antenne directive 6m5DXA (AA)
Antennas Amplifiers

AA-0135-6m5DXA-2337

Neuf

Serbie

50 MHz 5 éléments 10.3dBi antenne directive 6m5DXA (AA)

rating Aucun avis pour le moment

Excellente antenne 6m 5 éléments 6m5DX pour le DX sur la bande "magique" 50 MHz avec 5 éléments conçus pour une utilisation stationnaire ou portable.

5 éléments sur une bande de 6 mètres est la plus longue antenne robuste qui peut être utilisée sans support de hauban, c'est donc la plus grande antenne 50MHz qui peut être assemblée - désassemblée rapidement.

Le bras de l'antenne est effilé pour réduire la zone de vent, améliorer la stabilité mécanique et réduire les vibrations. Résistance au vent de 160 km/h maximum.

Que signifie 6m5DXA ?

6m - Antenne bande magique 50MHz
5 - Eléments
DX - Destinée à être utilisée dans la partie DX de la bande 50-50.5MHz avec un excellent ROS
A -
Transportable en avion, longueur de moins de 1.2m

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

251,57 € HT

279,52 €

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Fiche technique

Antenne Yagi 6m DX et portable 6m5DXA :

6m 5elements Antenna 6m5DXB for DXing or contesting

Spécifications électriques

  • Gamme de fréquence : 50 - 50.5 MHz
  • Espace libre Gain avant : 10.3dBi
  • Rapport avant-arrière : 27dB
  • 3 dB Largeur de faisceau horizontal : 53.4°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohm
  • TOS sur toute la bande : < 1,2
  • Puissance d'entrée maximale : 1000 W
  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
  • Connecteur : "N"

Spécifications mécaniques de l'antenne

  • Nombre d'éléments : 5
  • Diamètre des éléments : Eléments coniques. Tube central 12mm, extensions 10 et 8mm
  • Diamètre du dipôle : Dipole conique. Tube central 12mm, extensions 10 et 8mm
  • Elément le plus long : 3,1 mètres
  • Position de montage de l'élément : Sous le boom
  • Balun et connecteur : Inclus
  • Longueur de la perche : 4,3 mètres
  • Taille de la perche : Flèche conique. 40 x 40 mm, 30 x 30 mm
  • Rayon de braquage : 2,6 mètres
  • Nombre de pièces de la rampe : 3
  • Support de haubanage : Pas nécessaire. Flèche solide.
  • Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
  • Acier inoxydable M8
  • Vitesse du vent de survie : 160 km/h
  • Charge du vent : 0,22m2
  • Poids net : 5,6 kg
  • Poids brut : 7,2 kg
  • Longueur de transport : 1,49 mètre

Distance d'empilage (stacking) :

Verticale pour deux antennes : 5.5 m pour Gain : 13.1 dBi (+2.8 dB)
Horizontale pour deux antennes : 6.1 m pour Gain : 13.1 dBi (+2.8 dB)

Diagramme de rayonnement azimutal :

6m 5elements Antenna 6m5DXB Azimuth Radiation Pattern

Vue du balun, du dipôle et du connecteur 6m5DXA

6m 5elements Antenna 6m5DXB Label and Balun View

L'ancien nom de l'antenne était PA50-5-4.3B.
