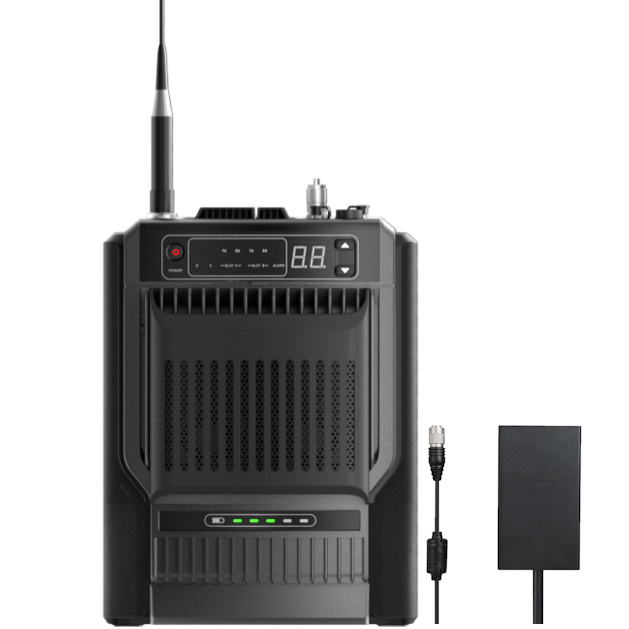

Pack Relais Hytera HR655 portatif FM & DMR VHF 25W + batterie + alimentation + cable

Gamme de fréquences

VHF 136-174 MHz

Capacité des canaux : 1024

Capacité des zones : 1

Canaux par zone : 64

Espacement des canaux

Analogique : 12,5kHz/20kHz/25kHz

Numérique : 12,5 kHz

Tension de fonctionnement : C.C. : 14,4 V ±15%

Consommation de courant (DC)

En veille : <0,35A

Transmission : <6A

Batterie : 12,5 Ah (incluse)

Durée de vie de la batterie (cycle d'utilisation 50-50)

Version haute puissance 25W : 4 heures

Version faible puissance 10W : 9 heures

Stabilité de la fréquence : ±0,5 ppm

Impédance de l'antenne : 50 Ω

Dimensions H x L x P : 201 mm x 211 mm x 80,6 mm (avec ventilateur)

Poids : 2,0 kg

Mode répéteur monosite, mode IP multisite

Protocole numérique : ETSI-TS102 361-1,-2,-3

Récepteur

Sensibilité

Analogique : 0,18µV (12dB SINAD)

Analogique : 0,16µV (12dB SINAD) (typique)

Numérique : 0,18µV / BER 5%.

Sélectivité du canal adjacent

TIA-603 : 65dB @12.5kHz / 75dB @20/25kHz

ETSI : 60 dB @12.5kHz / 70dB @20/25kHz

Intermodulation

TIA-603 : 75 dB

ETSI : 70 dB

Rejet de la réponse aux bruits parasites

TIA-603 : 80 dB

ETSI : 80 dB

Blocage

90 dB

Hum et bruit

40 dB à 12,5 kHz

43 dB à 20 kHz

45 dB à 25 kHz

Émissions parasites conduites

@≤1GHz : ≤ -57 dBm

@>1GHz : ≤ -47 dBm

Distorsion audio nominale : <3%

Réponse audio : +1 à -3 dB

Émetteur

Puissance de sortie RF

Puissance 25W

Modulation FM

11K0F3E @12.5kHz

14K0F3E @20kHz

16K0F3E @25kHz

Modulation numérique 4FSK

12,5kHz données uniquement : 7K60FXD

12,5kHz données et voix : 7K60FXW

Émission par conduction/rayonnement

fonctionnement : -36dBm @<1GHz ; -30dBm @>1GHz

en veille : -57dBm @<1GHz, -47dBm @>1GHz

Limitation de la modulation

±2,5kHz @12,5kHz ; ±4,0kHz @20kHz ; ±5,0kHz @25kHz

Bourdonnement et bruit FM

40 dB à 12,5 kHz ; 43 dB à 20 kHz ; 45 dB à 25 kHz

Puissance du canal adjacent

60 dB à 12,5 kHz ; 70 dB à 20/25 kHz

Distorsion audio : <3%

Type de vocodeur numérique DMR : AMBE+2™

Environnement

Température de fonctionnement : De -30°C à +60°C

Température de stockage : De -40°C à +85°C

ESD

IEC 61000-4-2 (niveau 4)

±8 kV (contact)

±15 kV (air)

Protection contre les agressions (IEC60529)

IP54 selon la norme MIL-STD-810G

Service de localisation

GNSS

GPS, GPS+BDS

TTFF (time to first fix) démarrage à froid : < 1 minute

TTFF (time to first fix) démarrage à chaud : < 10 secondes

Précision horizontale : < 5 mètres

Sensibilité RX

Valeur de 95% à la valeur nominale > -130 dBm (force du signal visible par 5 satellites)
