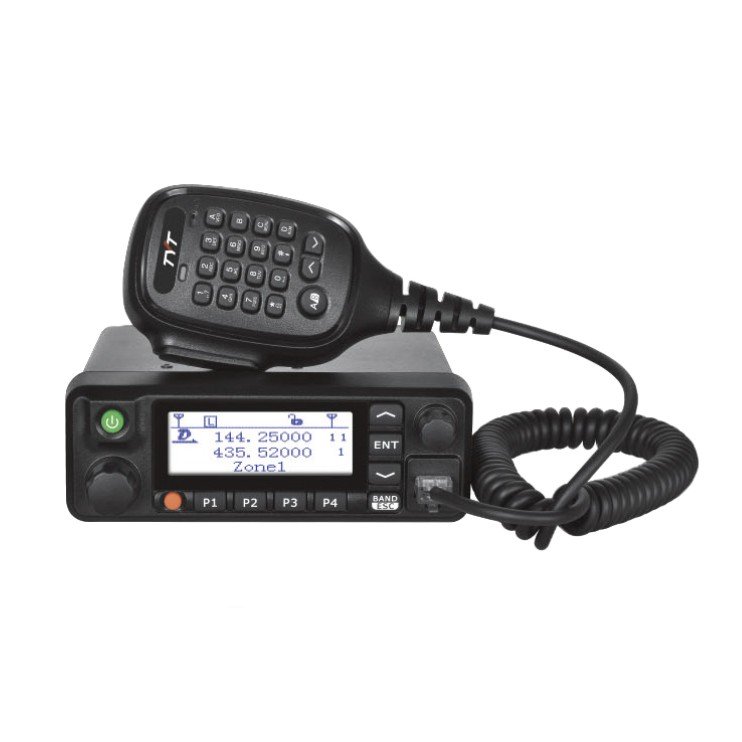

Mobile Bi-bande DMR FM TYT MD-9600 : Nouvelle version V4 TYT Mobile VHF UHF TYT-MD9600-UHF-505 Agrandir l'image

TYT

Neuf

Chine

Mobile Bi-bande DMR FM TYT MD-9600 version V4 (STM32)

rating Lire les 7 avis
Note moyenne : 5/5 Nombre d'avis : 7

Mobile numérique DMR et analogique FM TYT MD-9600 V4 avec GPS en option et nouveau PLL : Couvre de 136 à 174 Mhz en VHF (50 W max.) et en UHF de 400 à 480Mhz (40 W max.), version disponible avec GPS (en option).

Pas de fréquences 6.25/12.5/25khz, tone 1750Hz, CTCSS, DTMF, 1000 canaux, 16 zones, Tier2, TDMA (2 TimeSlot), compatible Mototrbo.

La connectique antenne sur le mobile est SO-239 (UHF femelle).

Livré complet avec : 1 TYT MD-9600 V4, Bi-bande VHF-UHF, DMR & FM, 1 microphone, 1 étrier support de montage, 1 câble alimentation DC, visses et fusible, manuel en anglais + câble USB de programmation TYT inclut. Version GPS en option à choisir ci-dessous.

Ce poste est vendu non-programmé, ni en fréquences et sans codeplug. La programmation est à réaliser par l'utilisateur. Passion Radio n'assure plus le support pour la programmation en DMR radioamateur compte tenu d'un trop grand nombre de réseaux DMR en France (4 au total) et incompatibles les uns avec les autres. C'est la responsabilité des administrateurs des réseaux DMR RA en France de mettre à disposition des codeplugs prêt à l'emploi pour les utilisateurs de leurs réseaux.

Plus de détails

299,00 € TTC

249,17 €

HT

En stock

   7 pièces disponibles. Expédié de France en 24-72h.

  • Avec GPS
  • Sans GPS

Télécharger

Drivers câble USB TYT DMR

Pour Windows 10, 8, 7, Vista, XP et matériel DMR TYT. 1.16M

CPS 1.23 MD-9600 V1 V2 V3

Logiciel éditeur officiel de codeplug TYT v1.23 pour MD-9600 V1, V2 et V3 uniquement 1.81M

Logiciel MAJ Firmware

2.56M

Codeplug OPEN-DMR pour MD-9600

Codeplug OPEN DMR FRANCE avec 200 canaux pour le TYT MD-9600. 63.36k

Manuel OPEN-DMR MD-9600 (FR)

Manuel d'utilisation en français du TYT MD-9600 pour le réseau DMR Brandmeister avec le codeplug OPEN-DMR. 607.98k

CPS 1.27 MD-9600 V4

Logiciel éditeur officiel de codeplug TYT v1.27 pour MD-9600 V4 uniquement 11.6M

Firmware 16.24 MD-9600 V4

Logiciel mise à jour firmware 3.07 et firmware 16.24 uniquement compatible avec la version MD-9600 V4 6.85M

Firmware 6.24 MD-9600 V1 V2 V3

Logiciel mise à jour firmware 3.07 et firmware 6.24 uniquement compatible avec la version MD-9600 V1 V2 V3 6.85M

Manuel MD9600 (FR)

Manuel utilisateur en français du MD-9600 TYT traduit par Thierry ON2CQ. 921.45k

Firmware 26.45 MD-9600 V4

Firmware 26.45 de mai 2021, uniquement compatible avec la nouvelle version V4 du MD-9600 avec PLL 2571. 6.77M

Fiche technique

Fonctionnalités TYT MD-9600 V4

  • Gamme de fréquence RX et TX paramétrable de : 136 à 174Mhz VHF et de 400 à 480 Mhz UHF
  • Puissance de sortie max. en VHF : 50W, réglable 25/15/6W
  • Puissance de sortie max. en UHF : 40W, réglable 15/10/5W
  • Bi-bande VHF et UHF
  • Analogique FM et numérique DMR
  • 1750Hz Tone
  • Réglage CTCSS / DCS
  • VOX
  • Shift pour relais
  • GPS en option
  • Nouvelle version du PLL
  • Microprocesseur STM32
  • Verrouillage du clavier
  • Affichage de la tension
  • DTMF 2 tons et 5 tons
  • Fonction alarme, scan, talkaround, Timer Time-out, mise hors tension automatique
  • Réglage du pas VFO: 5 / 6,25 / 10 / 12,5 / 20/ 25 / 50kHz

Garantie 2 ans et normes CE.

Comment reconnaitre la version V4 ?

Si le numéro de série commence après 2006T00001 ou 2006U00001, il s'agit de le version V4 du MD9600.

Spécifications techniques

 MD-9600
General
Frequency RangeVHF:136-174MHz et
UHF:400-480MHz
Channel1000 Channels
PLL Channel spacing6.25/25/12.5KHZ
Voltage ratingDC 13.8v
Operating temperature-30℃~+60℃
Storage temperature-30℃~+85℃
Dimension143*50*175mm
Microprocessor MCUSTM32
Emetteur
RF Power OutputL:25W H:50W(VHF)
L:25W H:45W(UHF)
FM hum and noise-40dB @ 12.5KHZ
-45dB @ 25 KHZ
Modulation limited+/[email protected]
+/[email protected]
Conducted/radiated emission-36dBm<1GHz
-30dBm>1GHz<4GHz
Adjacent channel power-60dB @ 12.5KHZ
-65B @ 25 KHZ
Audio response+1dB~-3dB
Audio distortio 3%
FM modulation12.5KHZ:11 K0F3E
25KHZ:16 K0F3E
4FSK digital modulation12.5KHZ(data only):7K60FD
12.5KHZ(data+audio):7K60FXE
Digital protocolETSITS102361-1,-2,-3
Digital Vocoder typeAMBE++
Digital agreementDMR
 Récepteur
Frequency stability (-20℃+60℃,+25℃)+/-1.0ppm
Digital sensibility0.3 uV/-117.4dBm(BER 5%)
0.7 uV/-110dBm(BER 1%)
Analog sensibility0.35uV/-116dBm(20dB SINAD)
0.22 uV/-120dBm(20dB SINAD)
Rated audio5w
Adjacent channel selectivityTIA603C: 60dB @ 12.5KHZ
ETSI:  60dB @ 12.5KHZ
IntermodulationTIA603C: 65dB
ETSI:  65dB
Co-channel Rejection12dB @ 12.5KHZ
Spurious rejectionTIA603C: 70dB
ETSI:  70dB
Audio distortion @rated audio≤3%
FM hum and noise-40dB @ 12.5KHZ
-45dB @ 25 KHZ
Audio response+1dB~-3dB
Spurious emission<[email protected]<1 GHZ
>[email protected]>1 GHZ
Block84dB



Firmware et logiciel CPS TYT

Télécharger le logiciel de programmation et les firmwares dans l'onglet "Télécharger".

Rappel : L'utilisation en émission du poste mobile TYT MD9600 est soumise à licence et aux respects par l'utilisateur des fréquences et de la législation en vigueur dans le pays d'utilisation.

Ce poste est vendu non-programmé, ni en fréquences et sans codeplug. La programmation est à réaliser par l'utilisateur.

Passion Radio n'assure plus le support pour la programmation en DMR radioamateur compte tenu d'un trop grand nombre de réseaux DMR en France (4 au total) et incompatibles les uns avec les autres.

C'est la responsabilité des administrateurs des réseaux DMR en France de mettre à disposition des codeplugs prêt à l'emploi pour les utilisateurs de leurs réseaux.

Matériel complémentaire ou similaire

Avis

Cliquez ici pour donner votre avis

rating 5
Mobile DMR & FM Dualband TYT MD-9600 : New version

An excellent device, it meets all the requirements of a radio amateur.

rating 5
Bon rapport qualité-prix

Après remplacement par Passion-Radio d'un exemplaire défectueux (merci à eux pour leur sérieux et réactivité), ce transceiver FM-DMR (version GPS) s'avère globalement performant, notamment en sensibilité et sélectivité. Penser à laisser la première fois le TRx (à l'arrêt) raccordé à une source 12 V pendant environ 24 heures. Cela permettra à la batterie RTC de se recharger, notamment consécutivement à un stockage prolongé, et assurer ainsi la conservation des informations sauvegardées dans la mémoire RAM.

rating 5
Very good for OPENGD77

With original firmware, I wont use it anymore, with OPENGD77 a new dimension is opened. Very impressive und usable for ham radio operation. Very sensitive receiver.

rating 5
TYT MD-9600
Fait le job. RAS
rating 5
MD 9600
IL N'Y A PAS MIEUX ..... POUR L'INSTANT :-)
rating 5
md 9600
très bon poste pour ceux qui se pose la question le problème haut parleur qui claquais avant a été résolu facile a programmer et très simple en utilisation je recommande
rating 5
Très bon poste, complet
J'ai pris ce poste pour sa fonction DMR, et j'ai pu faire des tests en PMR, ça fonctionne vraiment très bien, il a un qualité d'écoute et de modulation excellente. Le seul défaut, c'est sa notice très succincte et en English.

Questions

Question

Do you know if the MD-9600 version 4 is compatible with Open GD software, which makes it more versatile and functional?

Répondre

The Open GD77 firmware can be used on the MD-9600, however we do not guarantee 100% compatibility.

https://www.youtube.com/watch?v=apR33-b7B8Q
https://www.youtube.com/watch?v=Tj5UTItSG2Y

Ruben le 03/10/2022 20:16:35
