ThinkNode M7 Passerelle Meshtastic LoRa 868 MHz ESP32-S3 PoE Ethernet Elecrow

Résumé

Le ThinkNode M7 d'Elecrow est une passerelle LoRa d'intérieur prête à l'emploi, spécialement conçue pour le réseau maillé Meshtastic. Idéal pour les radioamateurs, les passionnés de communications d'urgence et les technophiles, ce boîtier compact permet d'interconnecter un réseau radio local hors-réseau à Internet via Ethernet ou Wi-Fi tout en profitant d'une alimentation simplifiée par câble réseau PoE.

Points forts

• Double connectivité d'alimentation : Fonctionne en USB-C standard (5V) ou directement via le port Ethernet grâce au support PoE IEEE 802.3af (37V-57V), parfait pour une installation discrète dans les combles ou sur un mur sans prise à proximité.
• Architecture puissante ESP32-S3 & LR1110 : Équipé d'un microcontrôleur dual-core cadencé à 240 MHz épaulé par 8 Mo de PSRAM et 4 Mo de Flash, garantissant une fluidité maximale lors du traitement des paquets de routage mesh et des flux MQTT.
• Excellente portée radio : Sensibilité LoRa remarquable jusqu'à -139 dBm (@SF12) couplée à une puissance d'émission de +22 dBm et une antenne 4 dBi dédiée pour couvrir 8 à 10 km en extérieur.
• Prêt à l'emploi (Plug & Play) : Firmware Meshtastic officiel préinstallé en usine pour un appairage immédiat en Bluetooth via l'application smartphone (iOS/Android) ou via interface Web.
• Fixation rapide et sécurisée : Fourni avec son socle de montage mural quart-de-tour permettant de clipser et verrouiller le boîtier proprement sur n'importe quelle surface.

Caractéristiques techniques

• Modèle : ThinkNode M7 (Meshtastic Edition)
• Fabricant : Elecrow
• Processeur principal : ESP32-S3 Xtensa® 32-bit LX7 dual-core jusqu'à 240 MHz
• Mémoire : 512 Ko SRAM, 8 Mo PSRAM, 4 Mo Flash, 384 Ko ROM
• Puce RF LoRa : Semtech LR1110
• Bande de fréquences LoRa : EU868 MHz / US915 MHz (version préconfigurée 868 MHz pour l'Europe)
• Puissance TX LoRa : Jusqu'à +22 dBm
• Sensibilité LoRa : -125 dBm (@125kHz, SF7), -139 dBm (@125kHz, SF12)
• Portée théorique : 8 à 10 km en vue directe
• Wi-Fi : 802.11 b/g/n (2.4 GHz)
• Bluetooth : Mode double Bluetooth-BR/EDR + Bluetooth Low Energy (BLE 5.0)
• Connectique réseau : Port Ethernet RJ45 10/100 Mbps (WAN/LAN) compatible PoE
• Alimentation : USB Type-C 5V / 1A ou PoE IEEE 802.3af (DC 37V-57V)

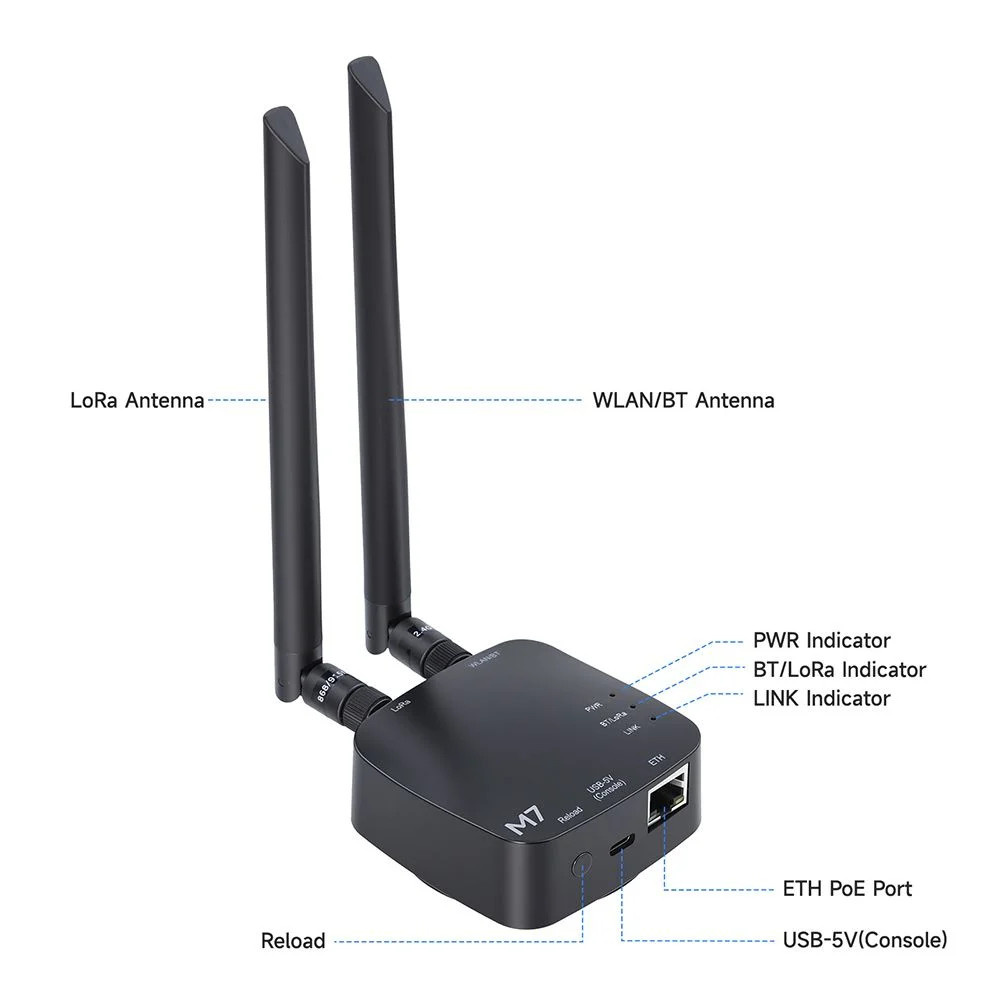

• Connecteurs d'antenne : 2x RP-SMA Femelle (1x LoRa + 1x Wi-Fi/BLE)
• Antennes incluses : Antenne LoRa externe 4 dBi, Antenne WLAN/BT externe 4 dBi
• Indicateurs LED : Alimentation (PWR), Signal LoRa, Statut Bluetooth
• Dimensions du boîtier : 75 x 75 x 30 mm (hors antennes) / 74 x 74 x 33 mm avec socle
• Poids net : 80 g (boîtier nu) / 108 g (avec accessoires)
• Température de fonctionnement : -20°C à +70°C
• Environnement de développement : Compatible Meshtastic App, ESP-IDF, Arduino IDE, MicroPython

Compatibilité

• Écosystème Meshtastic : Compatible avec tous les nœuds Meshtastic (T-Beam, T-Echo, Heltec V3, Station G2, etc.) sur la bande 868 MHz.
• Réseaux IP & Passerelle : Connexion routeurs et switchs Ethernet RJ45 standards, switchs/injecteurs PoE (norme IEEE 802.3af).
• Systèmes d'exploitation applicatifs : Application Meshtastic pour Android, iOS, client Web Meshtastic (HTTP/Web Bluetooth/Serial).
• Connecteurs RF : Prises RP-SMA femelle (pour câbles ou antennes RP-SMA mâle).
