Câble passe-fenêtre SO-239 Diamond MGC50 Diamond Antenna Accessoires DIAMOND-MGC50-144

Agrandir l'image

Afficher toutes les images

Fabricant : Diamond Antenna

Référence : DIAMOND-MGC50-144

État : Neuf

Pays d'origine :

Japon

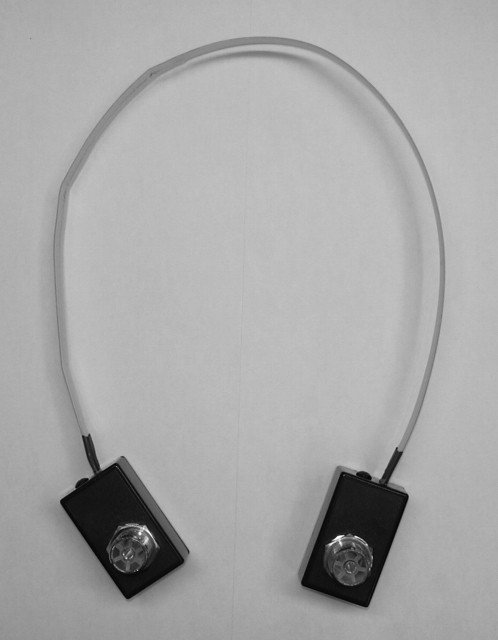

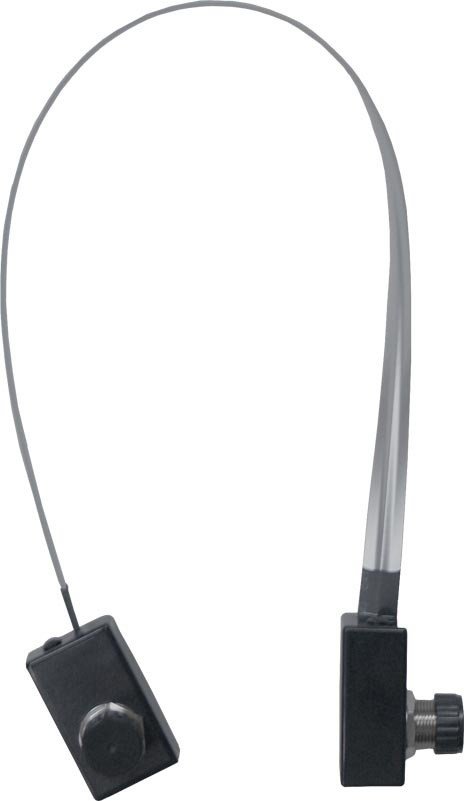

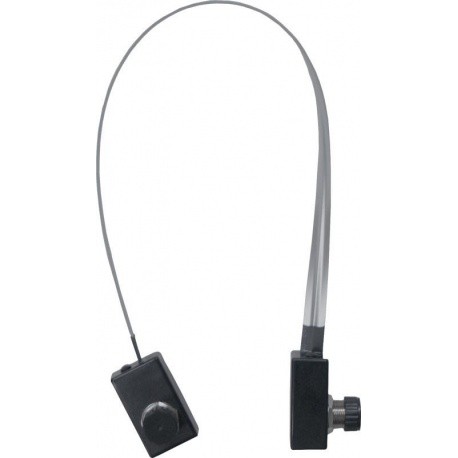

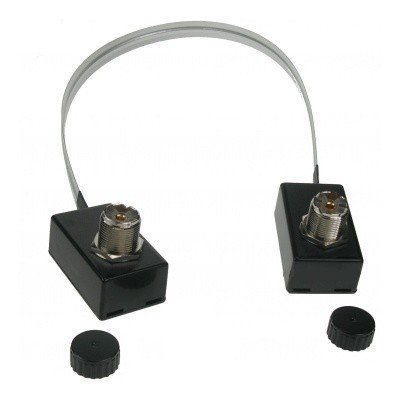

Câble passe-fenêtre SO-239 Diamond MGC50

Lire les 5 avis

Note moyenne : 5/5 Nombre d'avis : 5

Imprimer

Le Diamond MGC50 est un passe-câble SO-239 (UHF femelle) pour fenêtre. Il permet de faire passer un câble coaxial, à travers une fenetre et sans aucun bricolage nécessaire pour le montage.

Longueur: 50cm (entre les connecteurs)
Poids: 102g
Fréquence de fonctionnement : 0 à 1500MHz

Plus de détails

Télécharger

Manuel MGC-50 Diamond (EN)

Manuel d'utilisateur et documentation en anglais Diamond Antenna MGC-50 992.88k

Fiche technique

Caractéristiques techniques

Puissance Max.attribuée : HF à 50MHz: 150W (SSB), 50W (FM / CW), 144MHz: 40W (FM), 430MHz: 30W (FM), 1200MHz : 10W (FM) ROS: HF à 500 MHz: Moins de 1.2, 500 à 1000 MHz: Moins de 1,3, jusqu'à 1000MHz: Moins de 2.0 (1200MHz : Moins de 1,7)
Impédance : 50 ohms
Perte d'insertion : 144MHz: Moins de 0,3 dB, 430MHz: Moins de 0,6 dB, 1200MHz: Moins de 1.6dB / Connecteur: SO-239

Les clients ont aussi achetés
Nos suggestions

9,90 € TTC
Référence: CABLE-COAXIAL-UHF-M-1M-876
Rallonge cable coaxial faible perte UHF Male (PL-259) KSR195
Rallonge cable coaxial UHF Male - UHF Male avec cable coaxial 50 ohms à faible perte KSR195 pour une utilisation de 0 à 6 Ghz. Longueurs disponibles : 50cm, 1, 2, 3, 5 ou 10, 15 et 20 mètresConnecteur
9,90 € TTC
7,50 € TTC
Référence: CORDON-RG58-UHF-M-30CM-1114
Rallonge Cable cordon coaxial RG58 avec UHF Male (PL-259)
Câble cordon coaxial avec connecteur UHF Male - UHF Male (PL-259) aveccâble coaxial RG58 MIL-C-17 50 ohms pour une utilisation en fréquence de 0 à 1000Mhz. Disponible en différentes longueurs : 30cm,
7,50 € TTC
40,90 € TTC
Référence: MESSI-JUMPER-UF7-5UM-UM-1446
Rallonge coaxial M&P 7mm avec connecteur PL Male ULTRAFLEX7
Câble rallonge coaxial Messi & Paoloni prêt à l'emploi avec connecteur UHF male (PL male), d'un diamètre de 7mm avec câble M&P ULTRAFLEX 7, très flexible et offrant d'excellentes performances
40,90 € TTC
40,90 €
6,50 € TTC
Référence: ADAPT-UHF-F-UHF-F-294
Adaptateur UHF Femelle UHF Femelle
Adaptateur RF pour connecteur UHF Femelle vers UHF Femelle (PL-259). Impédance 50 ohms.
6,50 € TTC

Avis

Cliquez ici pour donner votre avis

F5LFE

19/11/2023

Passe fenêtre

Très pratique, installé sur une porte fen^tre dernière génération, ça passe sans problème. Je l\'utilise en décamétrique ainsi qu\'en VHF.
Je recommande ce produit.

Jacques Duménil

06/11/2023

Jacques Diménil

tres bon article

F-80823

26/01/2023

Intelligent

Le produit qu'il me fallait pour faire passer mes câbles HF / UHF/VHF sans faire de travaux de perçage. ( Attention toutefois si vous posséder un. raille pour la descente de vos volet roulant ) Pour les fenêtre de type coulissante ces juste parfait.

3.5

F-80823

26/12/2022

Pratique

il faut faire attention au sertissage des petits boîtier noir, car avec la contrainte mécanique des fiches qui ce branche dessus elle ont tendance à se déboîter. À plusieurs reprises, j'ai été obligé de remboité les clips. A voir dans le temps si cela persiste , et au pire un coup de colle qui va bien et hop ...... Pour l'aspect purement technique, en revanche rien à signaler, c'est absolument remarquable d'avoir inventé un système pareil qui est très pratique lorsque l'on a pas la possibilité de percer.

Bernard _ F5SVP

20/09/2019

Câble passe-fenêtre SO-239 Diamond

Très bonne alternative pour éviter les perçages. Très satisfait de l'utilisation de ce système.
