> Antennes Radio>HF 0-30 Mhz>Verticale HF>Antenne Grazioli MV7 verticale 7 bandes HF 40–10m + 6m 3kW
Nouveau

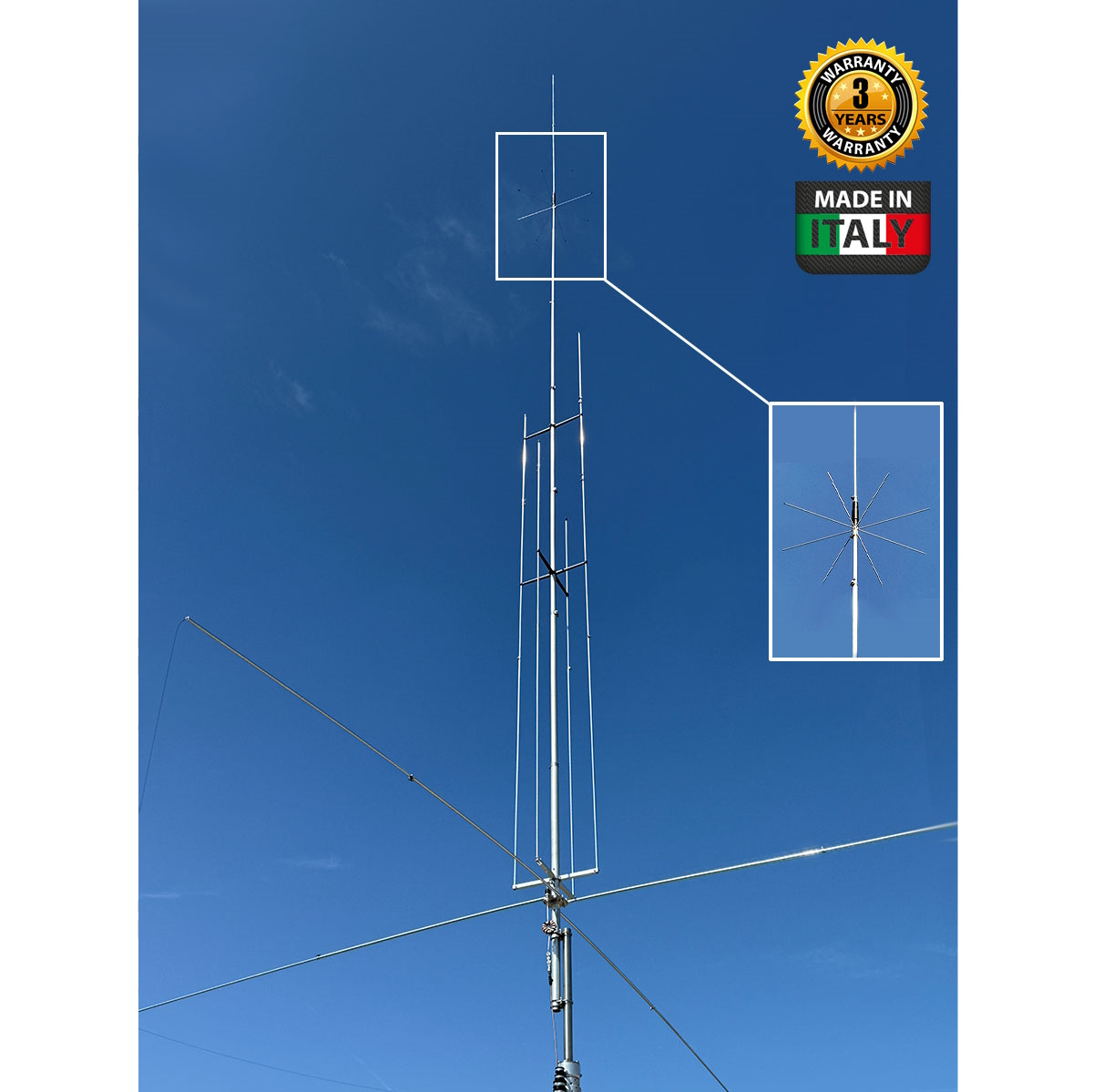

Antenne Grazioli MV7 verticale 7 bandes HF 40–10m + 6m 3kW Agrandir l'image
Antenne Grazioli MV7 verticale 7 bandes HF 40–10m + 6m 3kW
GRAZIOLI ANTENNE

GRAZIOLI-MV7-3082

Neuf

Italie

Informations de sécurité +

Antenne Grazioli MV7 verticale 7 bandes HF 40–10m + 6m 3kW

rating Aucun avis pour le moment

Antenne verticale multibande Grazioli MV7 en aluminium, 7 bandes HF + 6 m (40/20/17/15/12/10/6 m).

Conçue pour station de base compacte et performante : 1/4λ, contre-poids breveté DBFC pour le 40 m, forte résistance au vent et puissance jusqu’à 3 kW (1,5 kW SSB en 40 m).

  • 7 bandes préréglées : 40, 20, 17, 15, 12, 10 et 6 m
  • Architecture 1/4 λ avec stubs parallèles (rendement élevé, pas de transfo d’impédance)
  • Système DBFC : 40 m sans longs radiaux filaires encombrants
  • Choke CMC à réaliser fourni (tore FT240-43 FAIR-RITE) pour un bruit réduit
  • Mécanique premium : tubes AW6063-T66, visserie inox AISI-304/316, connecteur SO-239/PTFE, pin or

Livré avec : éléments d’antenne et radiales, quincaillerie/étriers de mât, tore FAIR-RITE FT240-43, manuel d’assemblage.

Info livraison : Cette antenne est considérée comme un colis de grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 150cm.

Plus de détails

675,00 € HT

En rupture de stock, disponible sous 3-4 semaines

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Fiche technique

  • Gammes couvertes : HF 40/20/17/15/12/10m + VHF 6m (préréglée)
  • Type : verticale Ground-Plane 1/4 λ à stubs parallèles ; contre-poids DBFC pour 40 m (sans radiaux filaires)
  • Impédance : 50 Ω non équilibré — Alimentation directe, DC-Ground
  • Polarisation / diagramme : verticale, omnidirectionnel — Gain 0 dBd (≈ 2,15 dBi)
  • ROS : ≤ 1,5:1 à la résonance ; largeur de bande (ROS ≤ 2:1) : 40/20/17/15/12/10 m full band, 6 m > 1,5 MHz
  • Puissance admissible : 1 500 W SSB en 40 m, 3 kW sur les autres bandes
  • Connecteur : UHF femelle (SO-239), isolant PTFE, pin central plaqué or
  • Matériaux : aluminium AW6063-T66 (tubes étirés/temprés), fibre de verre, laiton, PTFE ; visserie inox AISI-304/316
  • Hauteur totale : 8,97 m
  • Longueur du brin : 8,4 m — Longueur radiaux : 2,7 m — Surface au vent : 0,42 m²
  • Résistance au vent : 130 km/h (contreventée)
  • Poids net : 8,5 kg
  • Fixation mât : Ø 40–54 mm (étriers fournis) — Colis : 14 × 14 × 145 cm, 9,95 kg
  • Accessoire fourni : tore FAIR-RITE FT240-43 pour réaliser un choke (instructions constructeur)

La Grazioli MV7 est une évolution de la MV6, dont elle reprend la mécanique robuste, avec une innovation majeure : une aiguille centrale double bande (40 + 20 m).

Cette solution utilise une bobine avec un capuchon capacitif permettant de découpler la partie basse des 20m et d’assurer une charge inductive adaptée pour le 40m.

Au-dessus de la bobine, un élément rayonnant d’environ 2,2 m composé de deux tubes télescopiques réglables assure le calibrage précis de toute la bande 40 m tout en réduisant la résistance au vent.

Système DBFC (Dual Band Folded Counterpoise)

Plan de masse innovant et breveté, spécifique à la MV7.

Un câble inox AISI316 (19 torons, Ø 1 mm) est fixé à l’extrémité d’un radial aluminium Ø 10 mm.

La différence de diamètre crée une forte impédance : le câble ne laisse passer que la bande basse (40m).

Les autres bandes (20m et plus) fonctionnent comme sur la MV6.

La combinaison câble + radial forme un contrepoids ≈ 1/4 d’onde sur 40 m, replié sur 2 radiaux pour limiter l’encombrement et supprimer le besoin de longs radiaux filaires.

Résistance au vent

En cas d’installation en zone très ventée, il est conseillé d’utiliser des câbles non conducteurs avec la sellette fournie pour sécuriser l’antenne.

Choke fourni

La MV7 est livrée avec un tore FAIR-RITE FT240-43 (Made in USA) permettant de construire un choke efficace contre les courants de mode commun sur 1,8–30 MHz.

Matériel complémentaire à prévoir par l’utilisateur :

2 connecteurs PL-259 (ou 1 PL-259 + 1 SO-239 avec boîte plastique),

≈ 1,2 m de coaxial de qualité (RG58 pour ≤ 300 W @30 MHz ou RG142BU Téflon pour ≤ 1500 W @30 MHz).

Attention : câbles FOAM proscris (le diélectrique spongieux se dégrade au bobinage).

Connecteur UHF spécifique Grazioli

Pas un SO-239 standard, mais un connecteur maison 50 Ω réel, utilisable jusqu’à 500 MHz.

Supporte 5 kW CW continu @30 MHz et >3 kW @50 MHz.

Corps en laiton nickelé CW614N, pin plaqué or 24K avec isolant 4 ailettes (meilleur centrage/contact).

Isolant en PTFE (-100° à +260°), protégé par un capot élastomère contre l’humidité.

Support d’ancrage

Inox AISI304, épaisseur 2,5 mm.

Fixé au tube d’antenne par collier à pince, offrant un verrouillage mécanique très robuste.

Fixation mât par boulons en U AISI304 (V-Bolt M6) et écrous de colonne pour un serrage aisé.
