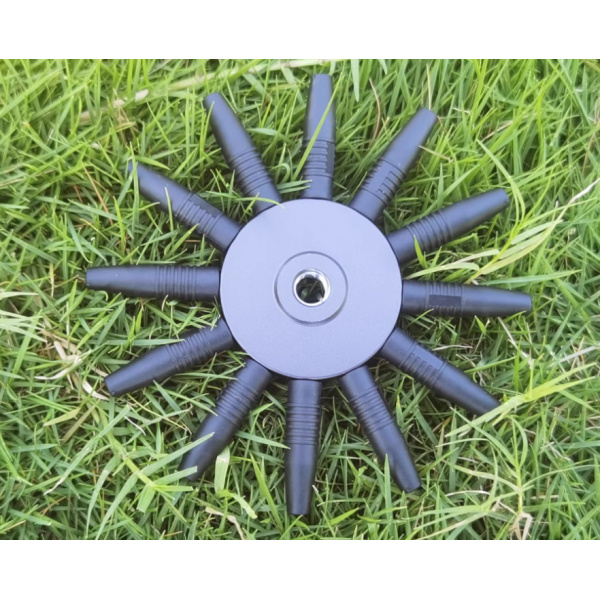

JNCRADIO Disque de Masse pour Antenne Portable MC-750 / JPC-12 M10 Chelegance

Résumé

Le disque de masse JNCRADIO de Chelegance est l'accessoire indispensable pour les opérateurs radioamateurs nomades utilisant des antennes verticales type MC-750 ou JPC-12. Ce hub central permet de déployer un plan de sol radial efficace et propre en quelques secondes, garantissant des performances DX supérieures par rapport à une simple connexion au piquet de terre. C'est un choix technique judicieux pour stabiliser votre impédance et maximiser votre signal en portable.

Points forts

• Déploiement Rapide : Grâce aux connecteurs bananes 4mm, l'installation et le retrait des radians se font instantanément sans vissage fastidieux.
• Compatibilité Étendue : Conçu spécifiquement pour la MC-750, il s'adapte aussi parfaitement aux antennes JPC-12 et autres systèmes utilisant un filetage M10.
• Performance Accrue : En multipliant les points de contact pour les radians (jusqu'à 12), il crée un plan de sol dense qui abaisse l'angle de tir et réduit les pertes.
• Ultra-Portable : Avec seulement 40g et 5cm de diamètre, il se glisse dans n'importe quelle poche de sac à dos radio.
• Personnalisable : Livré avec les fiches bananes, il vous laisse la liberté de créer vos propres radians (longueur et type de fil) adaptés à vos bandes de fréquences préférées.

Caractéristiques techniques

• Type de produit : Disque de connexion de masse (Grounding Plate)

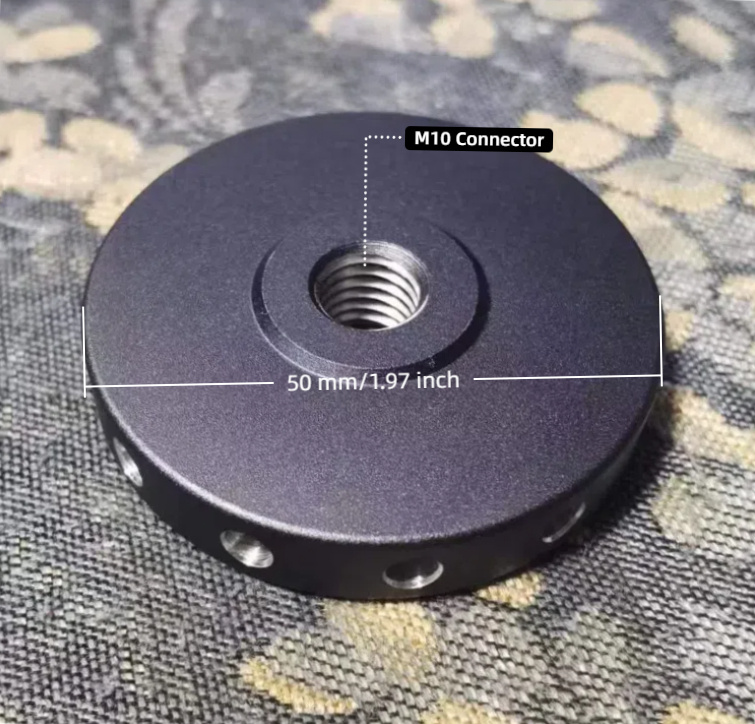

• Diamètre du disque : 50 mm (1.97 pouces)
• Épaisseur : 11 mm (0.43 pouces)
• Poids : 40 g (0.09 lb)
• Filetage de montage : M10 x 1.5 (standard métrique)

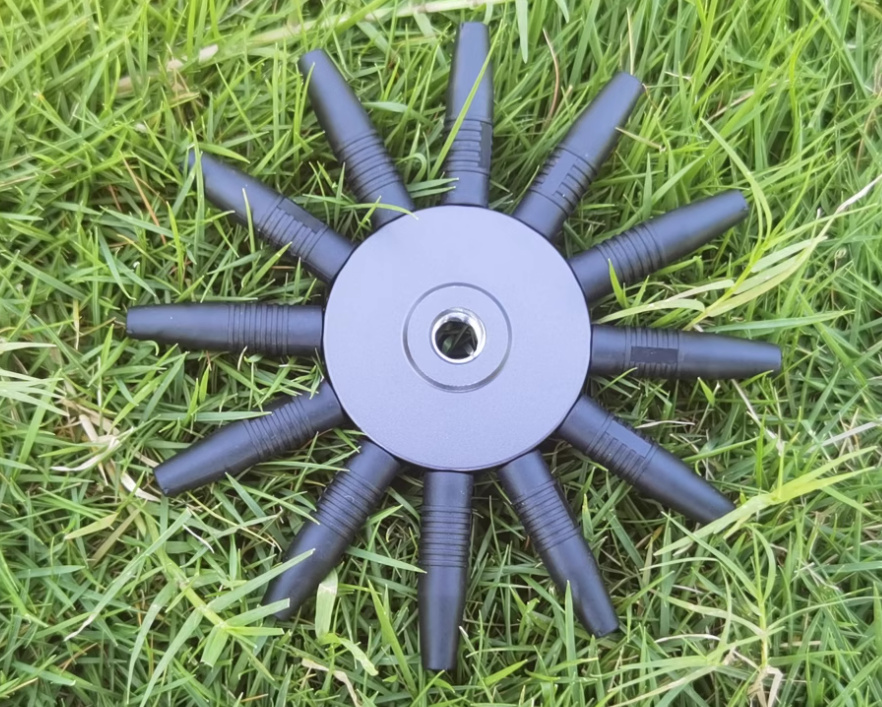

• Connectique radians : 12 x Emplacements pour fiches bananes femelles 4mm
• Matériau : Alliage conducteur et isolant haute résistance

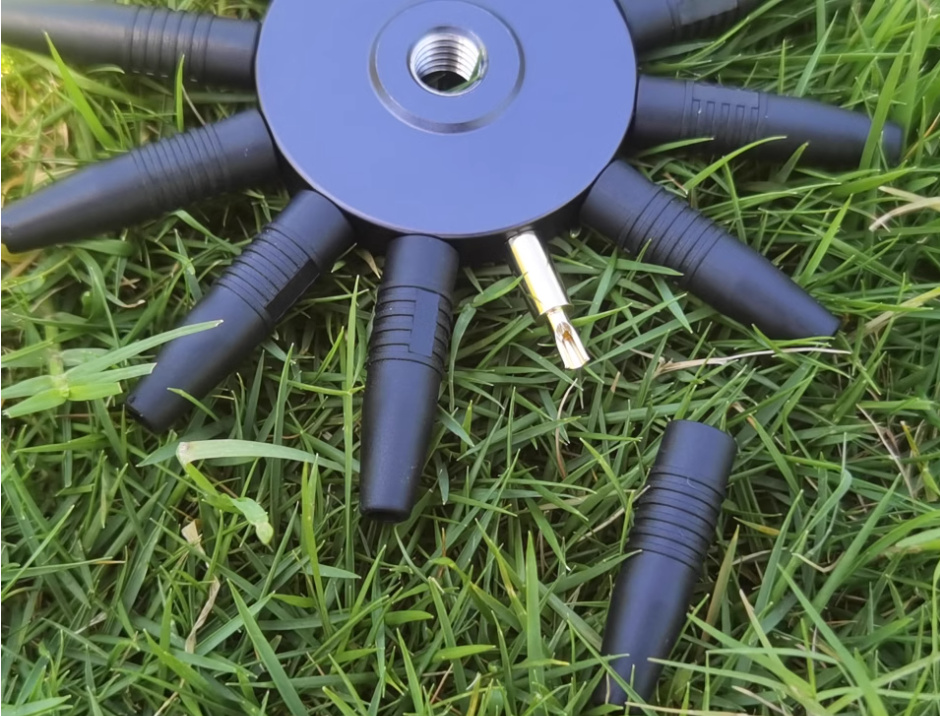

• Accessoires inclus : 12 fiches bananes mâles 4mm (à souder sur vos fils)

Compatibilité

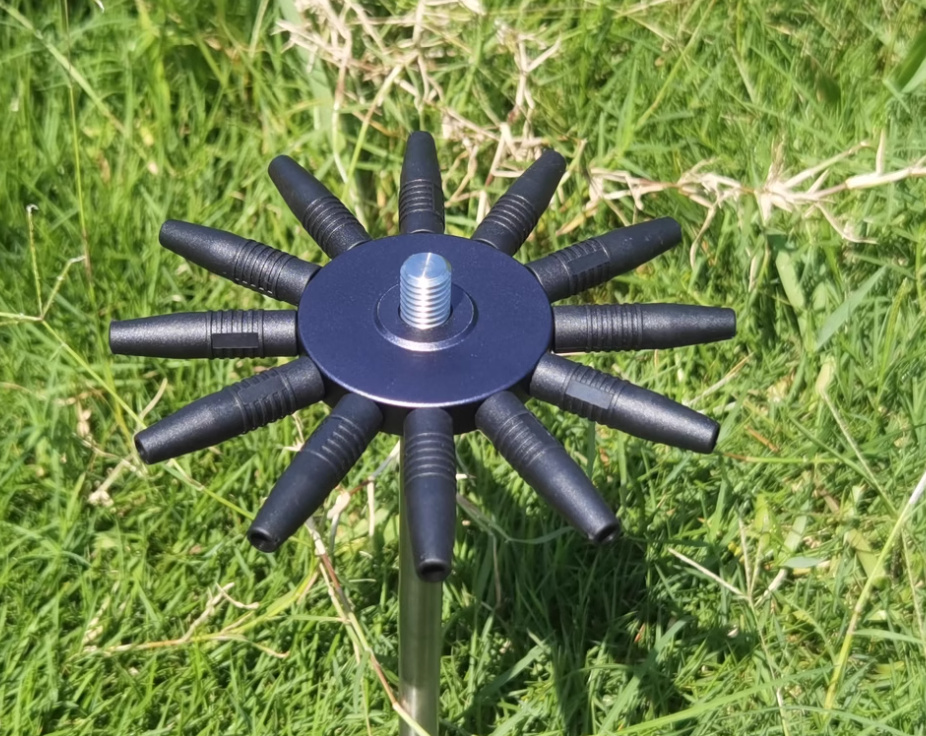

• Antenne Chelegance MC-750 : Compatibilité native directe avec le piquet (Spike) d'origine.
• Antenne JPC-12 (PAC-12) : Compatible avec le filetage M10, MAIS nécessite l'utilisation du piquet de terre de la MC-750 (le piquet d'origine de la JPC-12 est souvent trop court pour accueillir l'épaisseur du disque).
• Autres antennes : Tout système d'antenne vertical utilisant une embase avec filetage M10 x 1.5.
• Fils pour radians : Recommandation de fil souple RV 0.75mm² (non fourni) pour la fabrication des radians.
• Note importante : Non compatible avec la nappe de radians jaune fournie d'origine avec la MC-750 (conçue pour une connexion par cosse et non banane).

FAQ

Pourquoi choisir le JNCRADIO Grounding Plate ?

• Organisation propre : Fini les fils emmêlés ou les connexions de fortune avec des pinces crocodiles sur le piquet de terre.
• Rapidité d'installation : Le système 'Plug & Play' des fiches bananes fait gagner un temps précieux lors des activations SOTA ou POTA.
• Qualité Chelegance : Une fabrication robuste adaptée aux contraintes du terrain, issue de l'expérience reconnue de JNCRADIO.
• Optimisation du signal : C'est l'un des moyens les plus économiques pour améliorer réellement les performances de votre station portable.
