Tête LNB Othernet Bullseye ultra-stable pour Oscar 100 & satellite bande KU

Imprimer

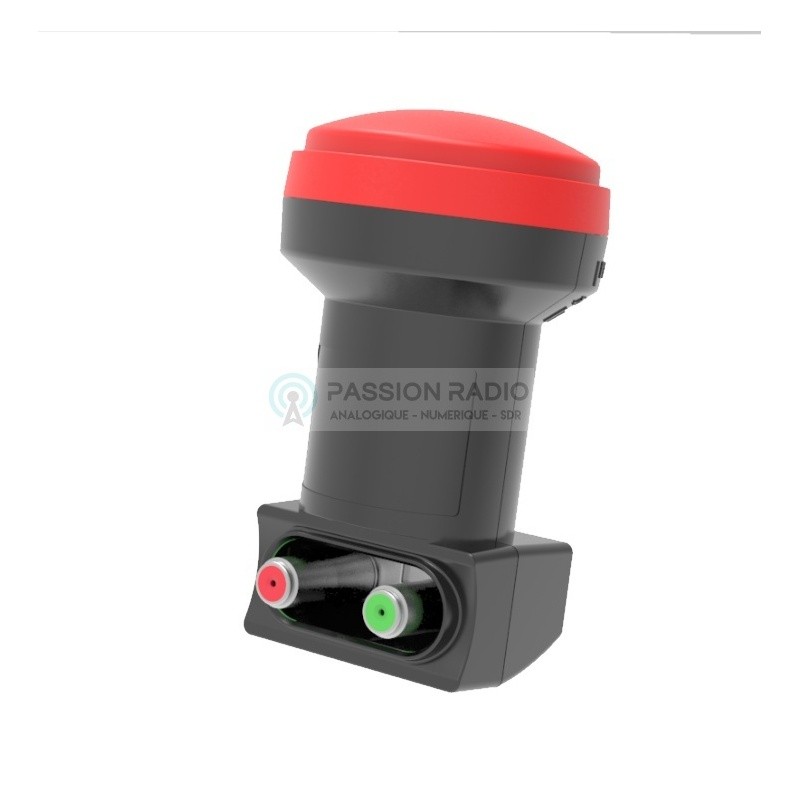

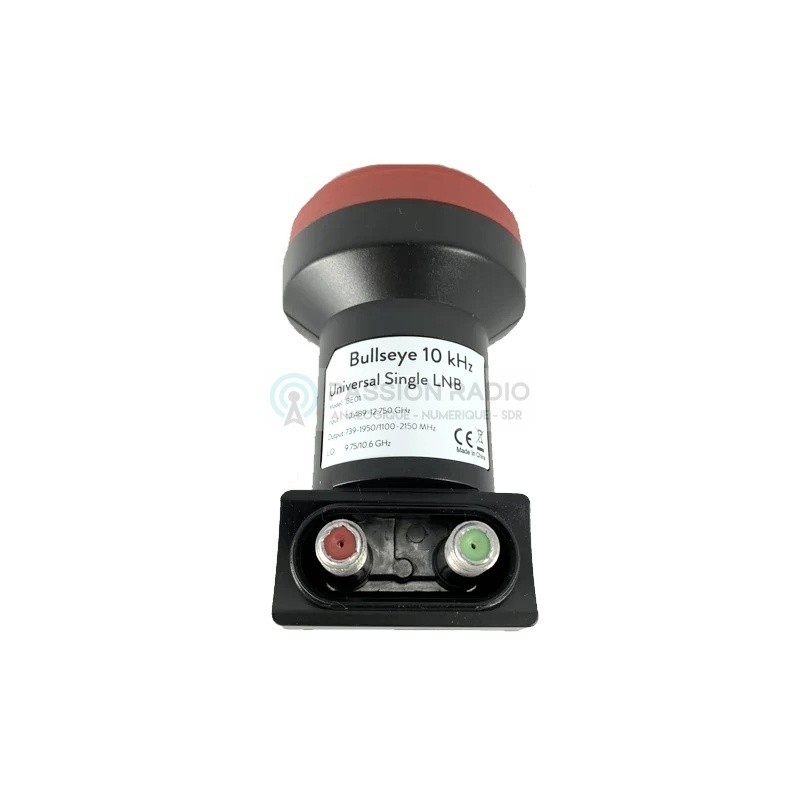

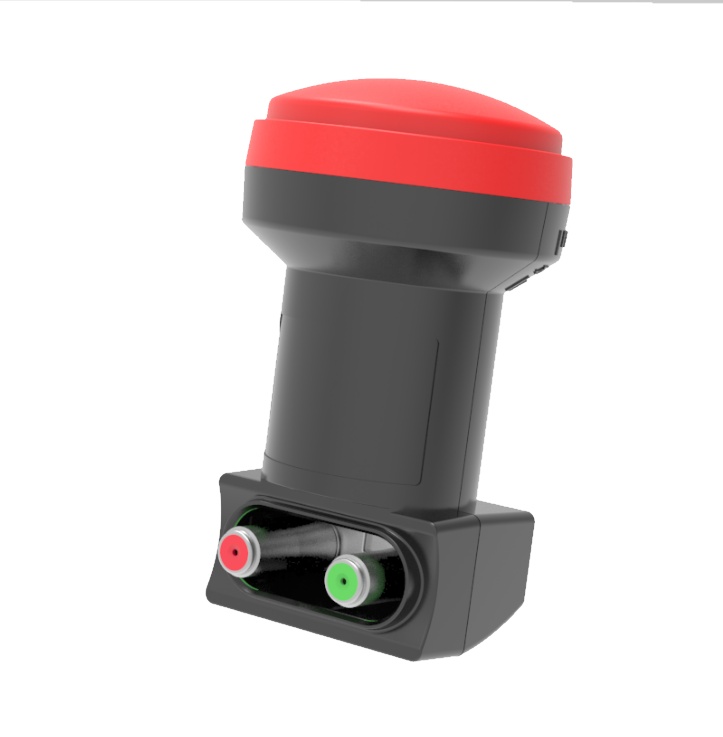

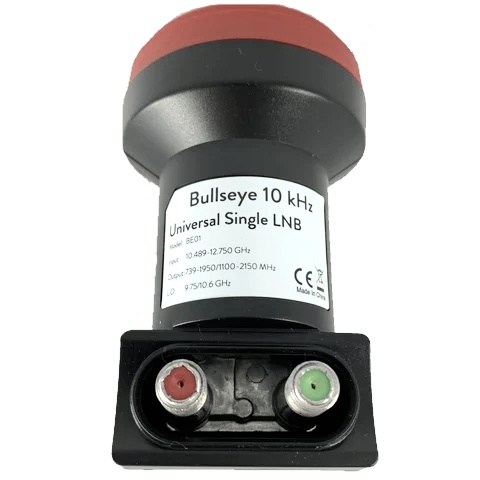

La tête LNB Bullseye d'Othernet est un down-converter pour la réception du satellite radioamateur Oscar 100 et en bande Ku. La Bullseye est l'une des têtes LNB la plus stable et précise disponible à ce jour. Elle ne requiert pas d'être modifiée pour recevoir le transpondeur QO-100 étroit ou large.

En utilisation extérieure normale, le décalage en fréquence est inférieur à 10kHz grâce à son TCXO 2ppm* (voir ci-dessousà et la référence 25Mhz intégré.

Une 2ème sortie F (rouge) est disponible pour bénéficier du signal de référence 25 Mhz afin de piloter un autre appareil ou pour vérifier la stabilité.

Chaque tête est calibrée en usine à 1kHz avec un analyseur de spectre verrouillé par GPS.

Livré avec: 1 tête LNB TCXO Bullseye Othernet.

Plus de détails

En savoir plus

Spécification Bullseye LNB PLL 10khz

Référence : Bullseye 10 kHz BE01
Type LNB : PLL
PLL : 2 PPM TCXO* 25Mhz
Sortie 1 (verte) : 739Mhz pour QO-100 sur le connecteur F femelle primaire (vert)
Sortie 2 (rouge) : 25 MHz sur le connecteur F femelle secondaire (rouge)
Fréquence d'entrée : 10489 - 12750 MHz
Fréquence OL 9750/10600 MHz
Stabilité en fréquence OL à 23°C : +/- 10 kHz / ou +/-30 kHz
Gain LNB : 50 - 66 dB
Fréquence de sortie: 739 - 1950 MHz (bande basse) et 1100 - 2150 (bande haute)
Perte de retour : 8dB (739 - 1950 MHz) et 10dB (1100 - 2150 MHz)
Facteur de bruit: 0,5dB
Tension alimentation pour polarisation verticale : 11,5 à 14V
Tension alimentation pour polarisation horizontale : 16 à 19V
Diamètre support LNB : 40mm
Diamètre capot rouge : 64mm
Normes CE, Rohs et FCC
Garantie 2 ans

* Le TCXO a un décalage initial de 2 ppm, mais d'autres variables influent sur le décalage total que vous pouvez obtenir. Il y a la stabilité liée à la variation de température qui peut ajouter 2 ppm supplémentaires et le TCXO qui ajoute 1 ppm de décalage supplémentaire par an. Pour les applications qui requiert une ultra stabilité et précisions dans le temps, nous recommandons d'utiliser plutôt un GPSDO.
