BIAS-T pour QO-100 ou LNA 30MHz à 4GHz F1OPA

Imprimer

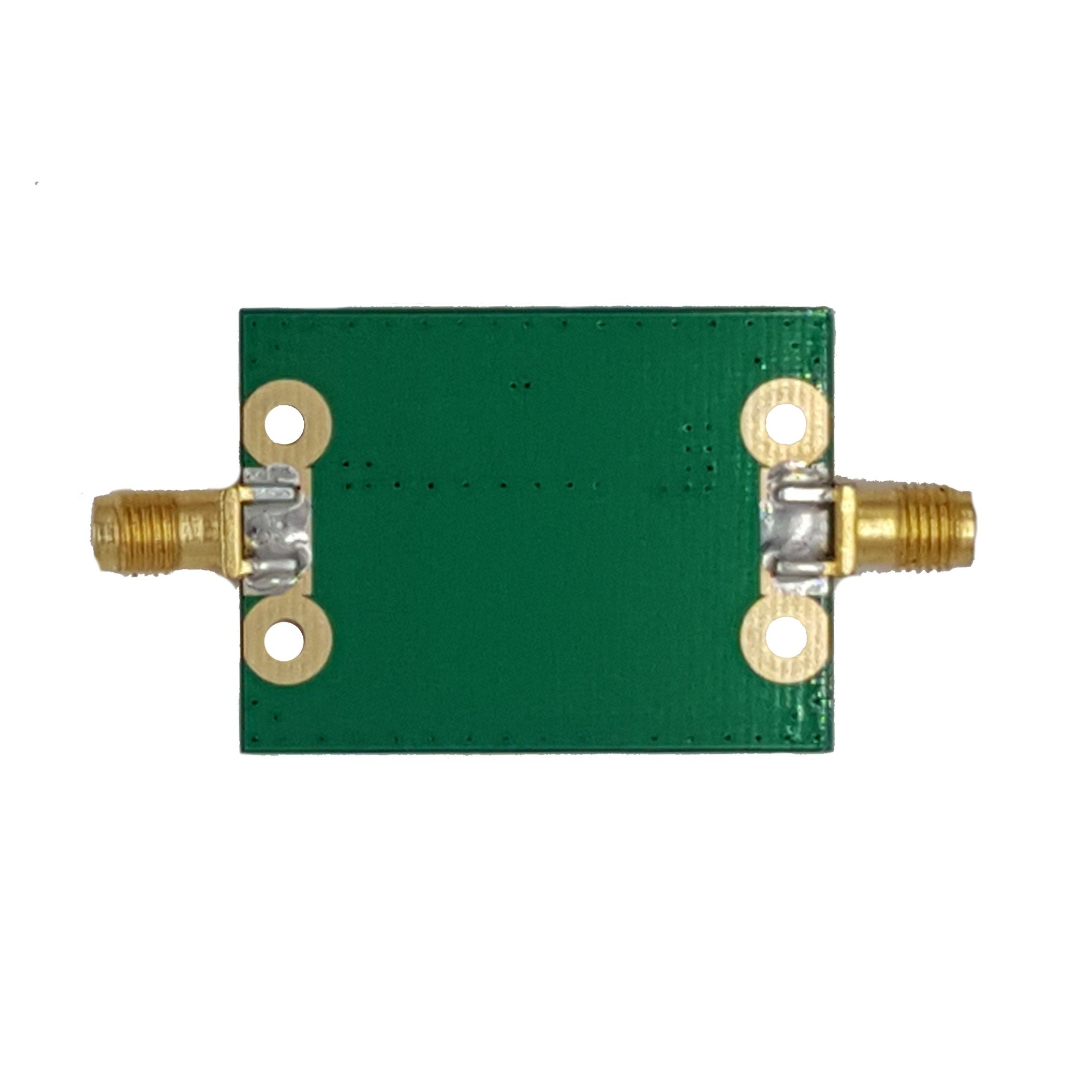

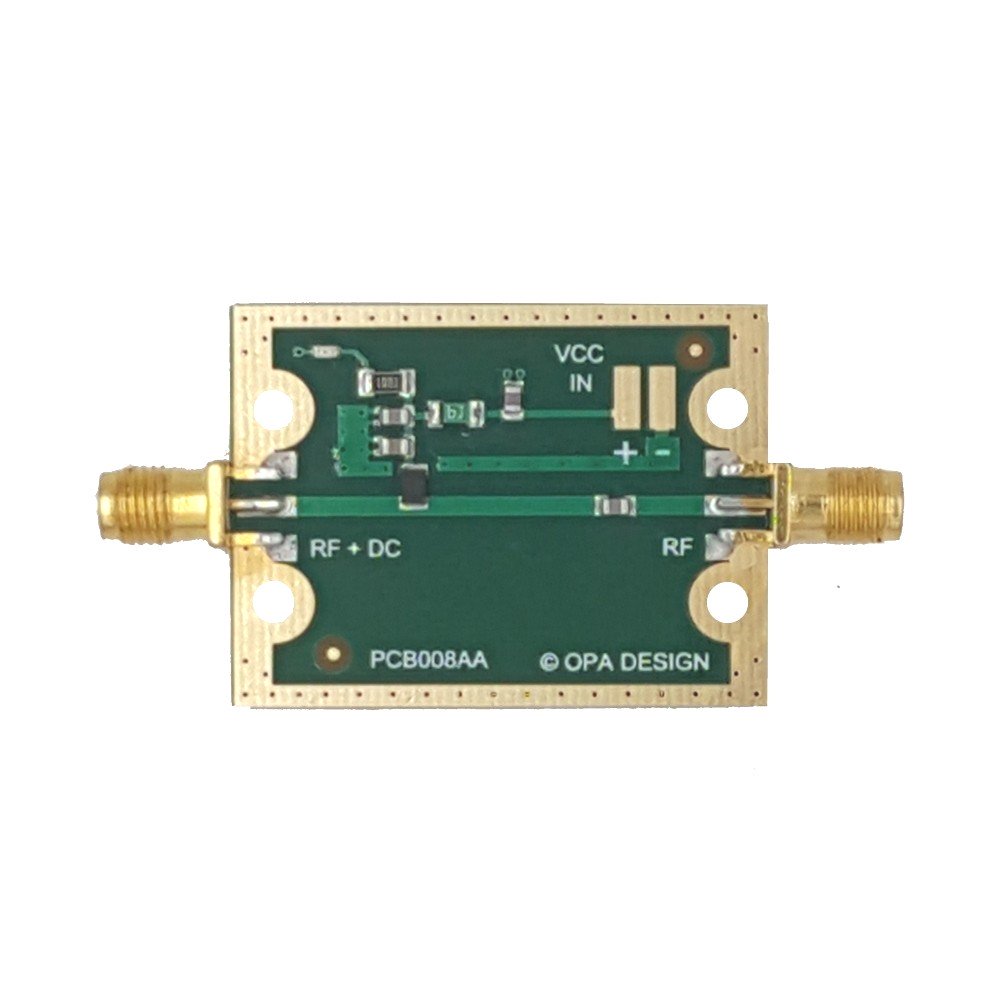

Cette carte BIAS-T à base de BT4G permet d'alimenter un LNA ou une tête LNB PLL 10Ghz pour recevoir le satellite QO-100/Es'Hail2.

Le BT4G couvre les bandes de fréquence de 30 MHz à 4 GHz. Les fils d'alimentations +/- sont à souder sur la carte PAD.

Ce Bias-T est équipé d’un fusible réarmable (PTC) et d’un voyant LED pour indiquer le passage du courant.

Livré avec : 1 Bias-T PCB008AA OPA Design. Assemblé et testé en France.

Plus de détails

Télécharger

Doc Bias-T BT4G OPA

Spécification BIAS-T BT4G OPA DESIGN 169.33k

Fiche technique

Spécification Bias-T BT4G OPA

Gamme de fréquence: 30 MHz - 4000 MHz
Puissance RF maximum : +33dBm (2W~)
Impédance : 50 Ohms
Tension alimentation max: 22V / 350mA
Fusible réarmable

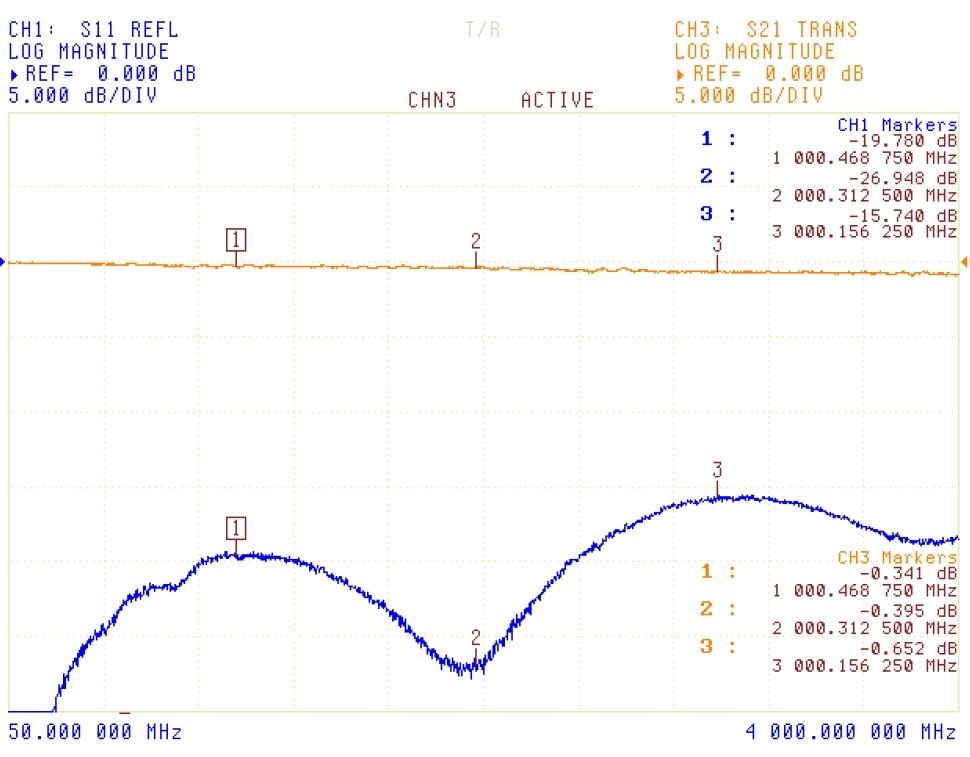

Perte d'insertion: 0.4dB @ 2000 MHz
Température de fonctionnement : -20°C to +65°C

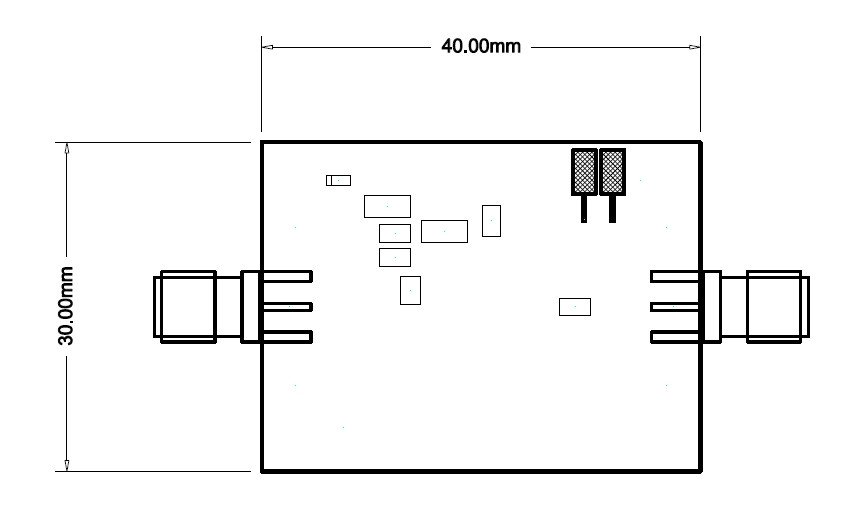

Dimension: 4 x 3 x 0.6 cm
Conception radioamateur: F1OPA
