Nos bureaux seront fermés du 4 au 15 aout 2025

> Radio logicielle SDR>Accessoires SDR>Préampli LNA large bande 50-2500Mhz F1OPA
Prix réduit !

-3%

Préampli LNA large bande 50-2500Mhz F1OPA OPA Design Accessoires SDR F1OPA-WIDEBAND-LNA3-805 Agrandir l'image
Préampli LNA large bande 50-2500Mhz F1OPA OPA Design Accessoires SDR F1OPA-WIDEBAND-LNA3-805
OPA Design

F1OPA-WIDEBAND-LNA3-805

Neuf

France

Exclusivité Passion Radio

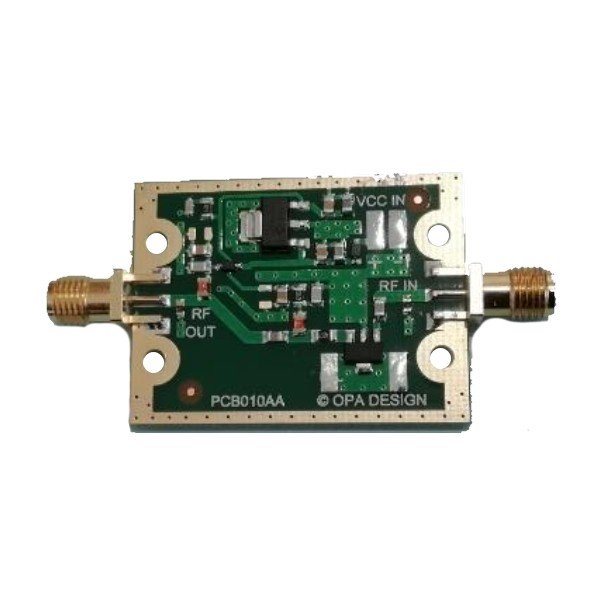

Préampli LNA large bande 50-2500Mhz F1OPA

rating Lire les 9 avis
Note moyenne : 5/5 Nombre d'avis : 9

Préampli LNA large-bande à base de PGA-103+ pour améliorer les performances en réception de 50 Mhz à 1500 Mhz, avec un gain maximum de 20-24dB et un facteur de bruit de 0.4dB.

Ce LNA VHF-UHF offre un très bon compromis entre faible bruit, gain et large bande de fréquence et peut fonctionner en émission comme amplificateur de 50 à 2500Mhz.

Avec protection ESD contre les décharges électrostatiques, indicateur LED de mise sous tension. Alimentation par Bias-Tee ou externe (8-14V).

Livré avec : 1 LNA WIDEBAND OPA-Design.

Plus de détails

36,67 € HT

37,80 €

En stock

   6 pièces disponibles. Expédié de France en 24-72h.

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Télécharger

Fiche technique LNA OPA

Fiche technique du filtre large-bande VHF UHF OPA DESIGN 425.96k

Fiche technique

Spécifications LNA Large-bande OPA Design

Fréquence d'utilisation en RX : 50 Mhz à 1500 Mhz
Gain RX : 20-24 dB VHF-UHF
Gain @ 144MHz : 24.4dB
Gain @ 432 MHz : 20.8dB
Gain @ 1296MHz : 13.2dB
Gain @ 2400MHz : 8.1dB
Fréquence d'utilisation en TX : 50 Mhz à 2500 Mhz
Puissance entrée max : +13dBm - 20mW
Puissance sortie max. : +20dBm max - 100mW
Impédance : 50 ohms
Facteur de bruit : ~0.4 dB
Alimentation DC : 8 à 14V
Consommation : 70 mA
Dimensions : 40 x 30 (hors connecteur SMA)
Conception radioamateur : F1OPA
Garantie 2 ans*

Boitier 3D compatible par bubux sur : https://www.thingiverse.com/thing:5235270

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

  • Les clients ont aussi achetés

    • Cable coaxial faible perte avec 2X SMA Male Passion Radio SMA CABLE-COAXIAL-SMA-M-1M-302
      8,90 €

      Référence: CABLE-COAXIAL-SMA-M-1M-302

      Rallonge Cable coaxial KSR195 faible perte avec 2X SMA Male

      Cable SMA Male vers SMA Male avec cable coaxial 50 ohms à faible perte KSR195 pour une utilisation de 0 à 6Ghz. Longueurs disponibles : 0,5m (50cm), 1, 3 ou 5 mètresConnecteur 1 : SMA MaleConnecteur 2

      8,90 €
      Exclusivité Passion Radio
    • Pigtail SMA Male - SMA Male 15/50/100cm Passion Radio SMA PIGTAIL-SMA-M-SMA-M-81
      5,00 €

      Référence: PIGTAIL-SMA-M-SMA-M-81

      Pigtail SMA Male - SMA Male 15/30/50/100cm RG316

      Adaptateur pigtail SMA Male vers SMA Male, pour connecter par exemple une carte converter Ham it up, au transceiver SDR HackRF One ou encore le récepteur large-bande SDRPlay, et tout appareil équipé

      5,00 €
    • BIAS-T pour QO-100 ou LNA 30MHz à 4GHz F1OPA
      16,98 € 17,50 € HT -3%HT En stock

      -3%

      Référence: QO100-OPA-BIAS-T1-760

      BIAS-T pour QO-100 ou LNA 30MHz à 4GHz F1OPA

      Cette carte BIAS-T à base de BT4G, avec connecteur SMA femelle, permet d'alimenter un LNA ou une tête LNB PLL 10Ghz pour recevoir le satellite QO-100/Es'Hail2. Le BT4G couvre les bandes de fréquence

      16,98 €

      17,50 €

      Exclusivité Passion Radio Prix en baisse
    • Demi Boitier aluminium pour carte PCB OPA Design
      19,30 € 19,90 € HT -3%HT En stock

      -3%

      Référence: OPA-BOITIER-941

      Demi Boitier aluminium pour carte PCB OPA Design

      Ce demi-boitier fraisé en aluminium blanchi est spécialement conçu pour la protection RF des cartes PCB de chez OPA Design : LNA VHF-UHF, Bias-T, amplificateur 2.4Ghz, filtres SAW 868Mhz, ADS-B,

      19,30 €

      19,90 €

      Exclusivité Passion Radio Prix en baisse

  • Nos suggestions

    • Pigtail SMA Male - SMA Male 15/50/100cm Passion Radio SMA PIGTAIL-SMA-M-SMA-M-81
      5,00 €

      Référence: PIGTAIL-SMA-M-SMA-M-81

      Pigtail SMA Male - SMA Male 15/30/50/100cm RG316

      Adaptateur pigtail SMA Male vers SMA Male, pour connecter par exemple une carte converter Ham it up, au transceiver SDR HackRF One ou encore le récepteur large-bande SDRPlay, et tout appareil équipé

      5,00 €
    • Préampli LNA HF SDR 500 kHz - 30 MHz LNA4HF
      34,44 € 35,50 € HT -3%HT En stock

      -3%

      Référence: OPA-LNAHF-HFLNA-284

      Préampli LNA pour HF SDR 500 kHz à 30 MHz de F1OPA

      Le LNA HF de F1OPA est un pré-amplificateur et un filtre passe-bas (LNA), très performant (+18dB à +20dB), avec connecteurs SMA Femelle, pour fréquences ondes courtes HF de 500 kHz à 30 MHz, avec

      34,44 €

      35,50 €

      Exclusivité Passion Radio Prix en baisse
    • Préampli LNA VHF UHF SDR Accessoires SDR LNA4ALL-285
      44,90 €

      Référence: LNA4ALL-285

      Préampli LNA4ALL LNA VHF UHF avec PGA-103+ pour application RF et SDR

      Le LNA4ALL est un pré-amplificateur et un filtre passe-bas (LNA), à base de PGA103 et avec connecteurs SMA Femelle, pour applications RF sur les fréquences VHF et UHF couvrant toutes les bandes de

      44,90 €
    • Adaptateur SMA Male SMA Male Passion Radio SMA ADAPT-SMA-M-SMA-M-291
      3,95 €

      Référence: ADAPT-SMA-M-SMA-M-291

      Adaptateur SMA Male SMA Male

      Cet adaptateur RF permet est équipé d'un connecteur SMA Male des 2 cotés. Il permet de connecter par exemple 2 câbles ou connecteurs en SMA femelle.

      3,95 €

Avis

Cliquez ici pour donner votre avis

rating 5
Vraiment surprit
Ampli très éfficace j'adore, j'ai ajouté un fil usb pour son alimentation externe Bias-T et sa fonctionne a merveille, merci pour votre service .
rating 5
Efficace
LNA très efficace, mon signal est amplifié de 18dBm sur les 400MHz, et sans bruit supplémentaire.
Ceci dit, il vous faut investir dans une très bonne antenne et un très bon coax, ce LNA n\'est pas magique sans un bon matos
je Valide!
rating 5
Pas encore testé
Pas encore testé, mais une belle réalisation. J\'ai fait imprimer le boîtier en 3D par un ami
rating 5
Un petit deuxième pour la route !

J'ai été obligé de changer le précédent qui n'a tenu que quelques semaines, bonnes raisons inconnues, et que Passion-Radio a eu la gentillesse de me renvoyer. C'e très bon, préamplis, totalement avare en QRM, amplifie des signaux extrêmement faible en UHF, VHF pour le retranscrire sur mon récepteur avec fidélité

rating 5
Préampli

Très bien réalisé, très bonne qualité.
Fonctionne en VHF et bande aviation !
Très faible bruit.

rating 5
Très performant !

Un très bon préampli pour UHF/VHF mais pas que ..... ; très puissant il arrive à couvrir de façon surprenante le 40 mètres . Je me surprend très souvent également a être obligé de supprimé tout les mode de préamplification en réception de mon récepteur tellement le gain et concidérablement élever.

rating 5
Parfaitement adapter

Un petit préampli UHF/VHF très éfficace , et surtout il n'amplifie pas les QRM. Ont peut remarquer que la qualité générale de cette minuscule carte cms et parfaite avec une qualité des soudure et de conception qui fait vraiment plaisir à voir. Pour sont alimentation j'ai préféré lui fournir une tension de 9V max avec un adaptateur USB débrochable connecter sur chargeur de type iPhone ( comme le préampli de la MLA-30+ ). N'oubliez pas de rajouter avec celle ci le petit boitier aluminium qui sert notamment de conducteur thermique pour le refroidissement des petit cms.....

rating 5
Préampli LNA large bande 50-2500Mhz F1OPA

Très bon préampli, bonne qualité, faible bruit.
Essayer en VHF et bande aviation.

rating 5
Préampli LNA large bande 50-2500Mhz F1OPA

Très bon préampli, bien réalisé, faible bruit. Essayé en VHF et bande aviation (108-136 MHz).

Questions

Question

Je voudrais savoir comment faire pour l'alimentation externe. Que faut-il prévoir, je voudrais amplifier le signal de mon antenne vers la radio. Merci d'avance pour votre aide précieuse.

Réponse

Sur ce matériel l'alimentation peut se faire de 8 à 14V, en soudant le fil positif (+) sur la carte PCB sur VCC, et souder le fil négatif (-) sur IN.

Ou bien, il est possible d'alimenter ce LNA via le câble coaxial et un BIAS-T.

Par contre on ne peut utiliser qu'un seul principe d'alimentation à la fois.

Michel sur 16/04/2023 20:57:16
