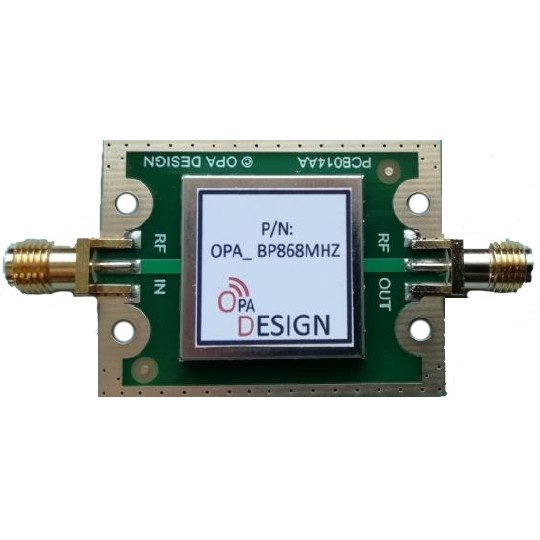

Filtre SAW passe-bande 868 Mhz LoRa SigFox OPA Design ISM 433-868 Mhz FILTRE-SAW2-868-F1OPA-830

Agrandir l'image

Afficher toutes les images

Fabricant : OPA Design

Référence : FILTRE-SAW2-868-F1OPA-830

État : Neuf

Pays d'origine :

France

Exclusivité Passion Radio

Filtre SAW passe-bande 868 Mhz pour LoRa Lorawan Helium Sigfox

Aucun avis pour le moment

Imprimer

Ce filtre pour le 868 MHz passe-bande permet d'améliorer la sélectivité de la réception et de supprimer les signaux parasites en dehors de la bande 868MHz et notamment de rejeter la bande GSM 900 MHz.

En émission ce filtre permet de supprimer les fréquences harmoniques, avec une puissance maximum de +18dBm.

Perte d'insertion : 2.8dB

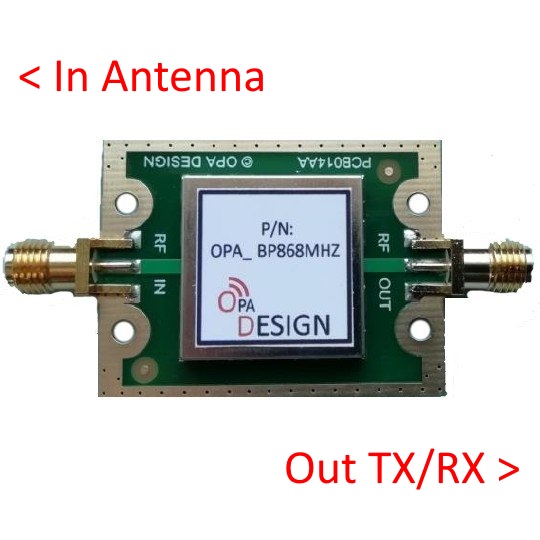

Connecteur RF IN : SMA femelle (vers l'antenne)
Connecteur RF OUT : SMA femelle (vers l'émetteur/récepteur)

Type d'utilisation fréquence sans licence 868MHz : Sigfox, LoRa / LoRaWAN, Hotspot Helium et toute application radio sur la bande ISM 868.

Livré avec : 1 filtre SAW F1OPA passe-bande 868 MHz.

Option : Antenne HNT accordée 868 MHz 4.4dBi

Boitier impression 3D compatible par bubux sur : https://www.thingiverse.com/thing:5235270

Plus de détails

Télécharger

Fiche technique SAW 868 MHz

295.47k

Fiche technique

Fréquence centrale : 869 MHz
Couverture en fréquence : 868 à 870 Mhz
Bande passante : 2 Mhz
Perte d'insertion : 2,8dB
Puissance RF d'entrée max. : +18 dBm (63 mW max.)
Atténuation à 862 Mhz : -48dB
Alimentation maximum : 6 volts
Connecteur : SMA femelle
Impédance : 50 Ohms
Dimensions : 40 x 30 mm

Utilisation pour hotspot Helium

Selon les câbles utilisés pour l'antenne et le hotspot, des adaptateurs peuvent être nécessaire pour le connecter.

Les câbles et adaptateur RF pour Helium sont disponibles ici : https://www.passion-radio.fr/connectiques-hnt/197

La connectique sur le filtre 868MHz est en SMA femelle et à ne pas confondre avec la connectique RP-SMA (SMA inversée) utilisée sur certains hotspots helium. RP-SMA et SMA ne sont pas compatibles entre-eux.

Le filtre est à placer idéalement au plus prêt de l'antenne et n'est pas conçu pour une utilisation en extérieur, il doit dans ce cas être protégé dans un boitier étanche pour une utilisation extérieure.
