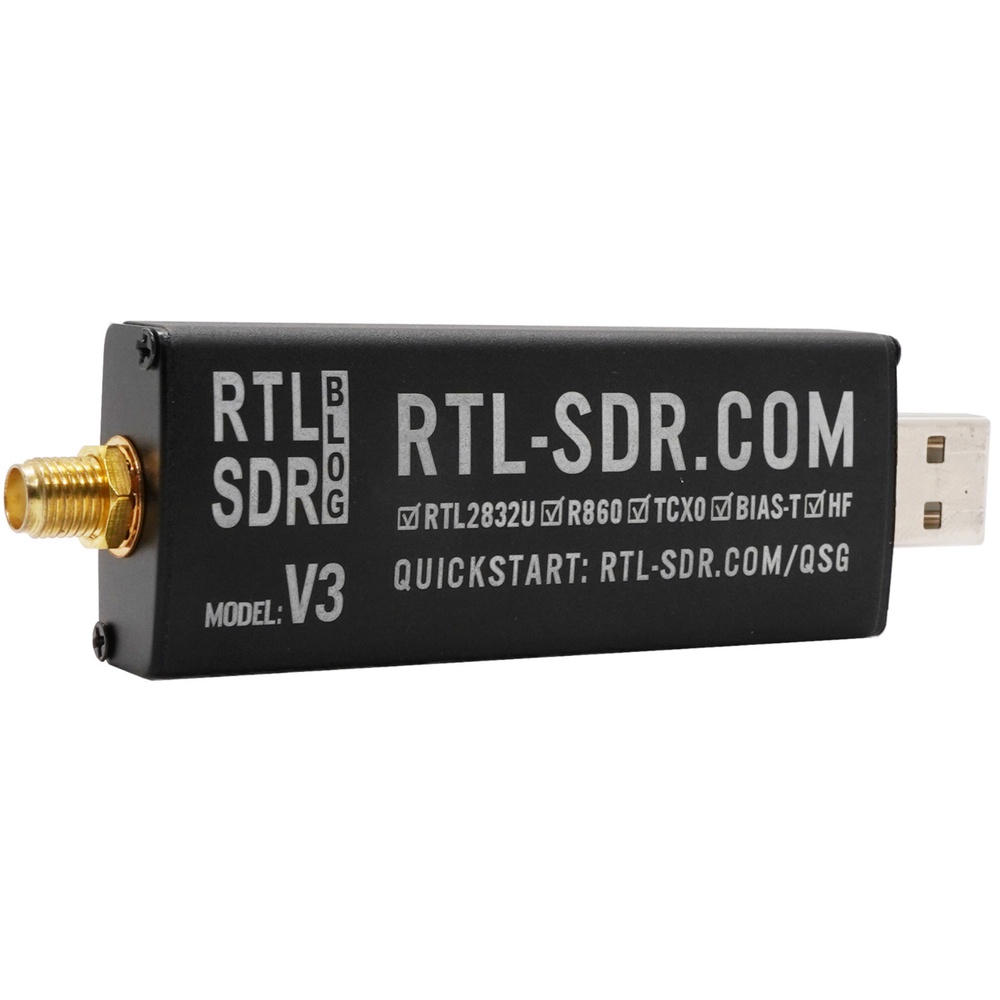

Dongle RTL-SDR V3 TCXO + SMA + Bias-T

Cette clé USB est la version optimisée V3 de RTL-SDR.com, avec le tuner R820T2 pour la réception de 24 à 1766 MHz.

Les caractéristiques du dongle RTL-SDR v3 :

- TCXO à 1 PPM (meilleur stabilité et précision en fréquences)
- Connecteur d''antenne SMA femelle
- Chipset Realtek RTL2832U + Tuner R820T2
- Alimentation Bias-T 4.5V via SMA, permet d'alimenter un LNA ou une antenne active par câble coaxial
- Boîtier en aluminium avec refroidissement passif
- Expérimental : Le mode HF de 500 kHz à 24 MHz via l'échantillonnage direct

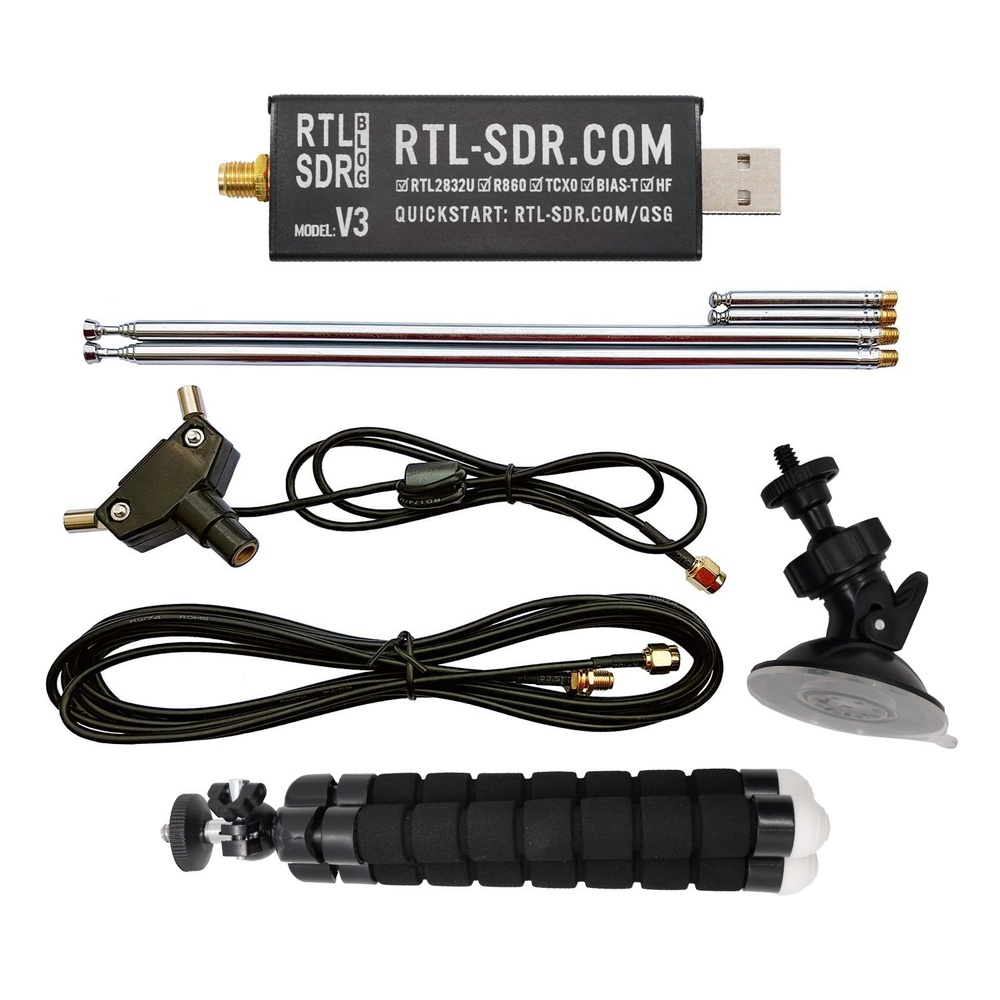

Kit antenne (option) : 1 support antenne dipole avec 60cm de câble, 2 antennes télescopiques (23 cm à 1m), 2 antennes télescopiques (5 à 13 cm), une rallonge RG174 de 3 mètres, une trépied flexible et une ventouse.

Livré avec : 1 clé RTL-SDR V3 (sans antenne, ni CD), avec kit antenne en option.

Ajouter toutes les bandes HF avec le converter SDR Ham It Up pour tout écouter de 0.5 à 50Mhz

Autre modèle de clé SDR similaire : Nooelec NESDR SMART

Plus de détails

36,90 € TTC

En stock

  • Avec antenne
  • Sans antenne

Télécharger

Drivers Zadig 2.5 Windows

Drivers RTL-SDR pour Windows 7, 8, 10 4.91M

Drivers Zadig 2.2 pour XP

Drivers RTL-SDR pour Windows XP uniquement 5.07M

Guide RTL-SDR.com V3 (EN)

Manuel de configuration du dongle RTL-SDR V3 (en anglais) 964.76k

.DLL ExtIO RTL2832

Fichier DLL à placer à la racine du logiciel SDR - Version décembre 2016 121.98k

Logiciel HDSDR Win

Pour Windows 2000/XP/Vista/7/8/8.1/10 - Janvier 2017 1.67M

Fiche technique

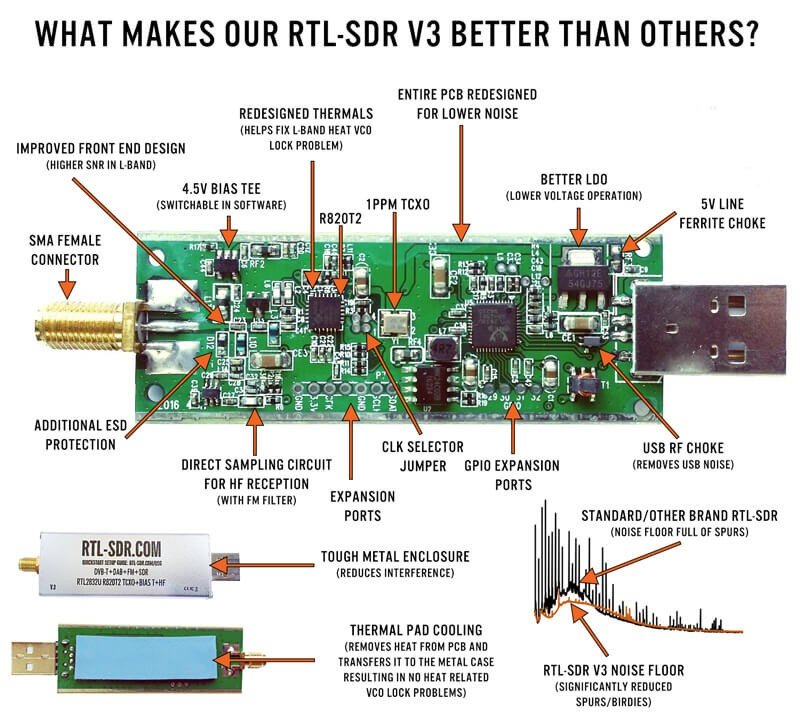

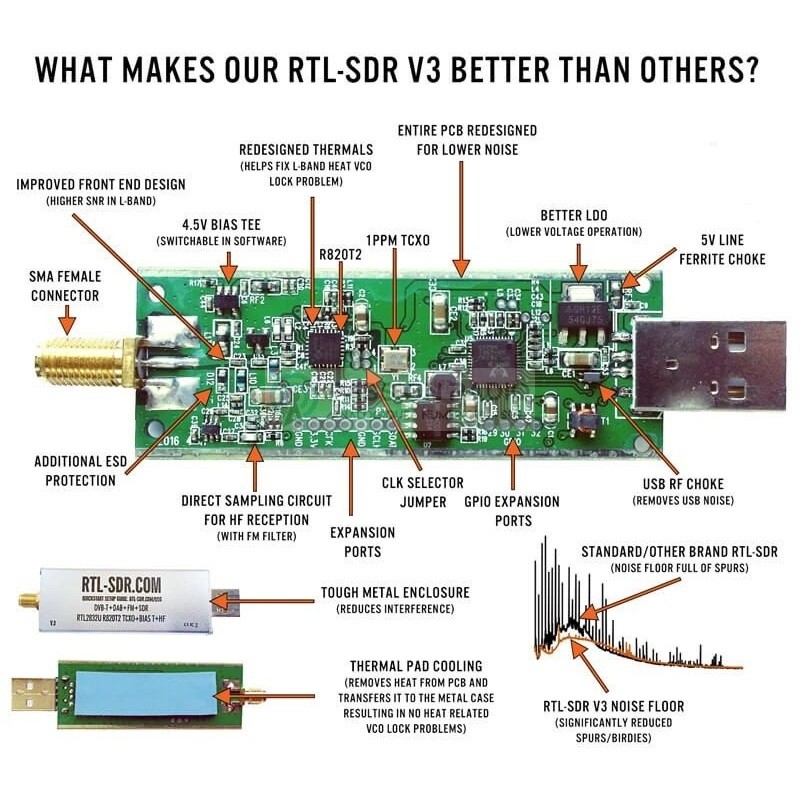

Caractéristiques clé RTL-SDR.com V3

- TCXO 1 PPM (oscillateur à compensation de température)
- Connecteur d''antenne SMA femelle, au lieu de la connectique MCX habituelle
- Chipset Realtek RTL2832U + Tuner R820T2, plus sensible que l'ancienne version R820T
- 100% compatible avec tous les logiciels SDR
- Amélioration de la tolérance des composants
- Alimentation Bias-T 4.5V via SMA (voir le guide d'utilisation V3), cela permet d'alimenter un LNA ou une antenne active via le câble coaxial
- Boîtier en aluminium avec refroidissement passif via un tampon thermique
- Expérimental : Le mode HF Direct Sampling pour l'écoute de signaux très forts de 500 kHz à 24 MHz via l'échantillonnage direct

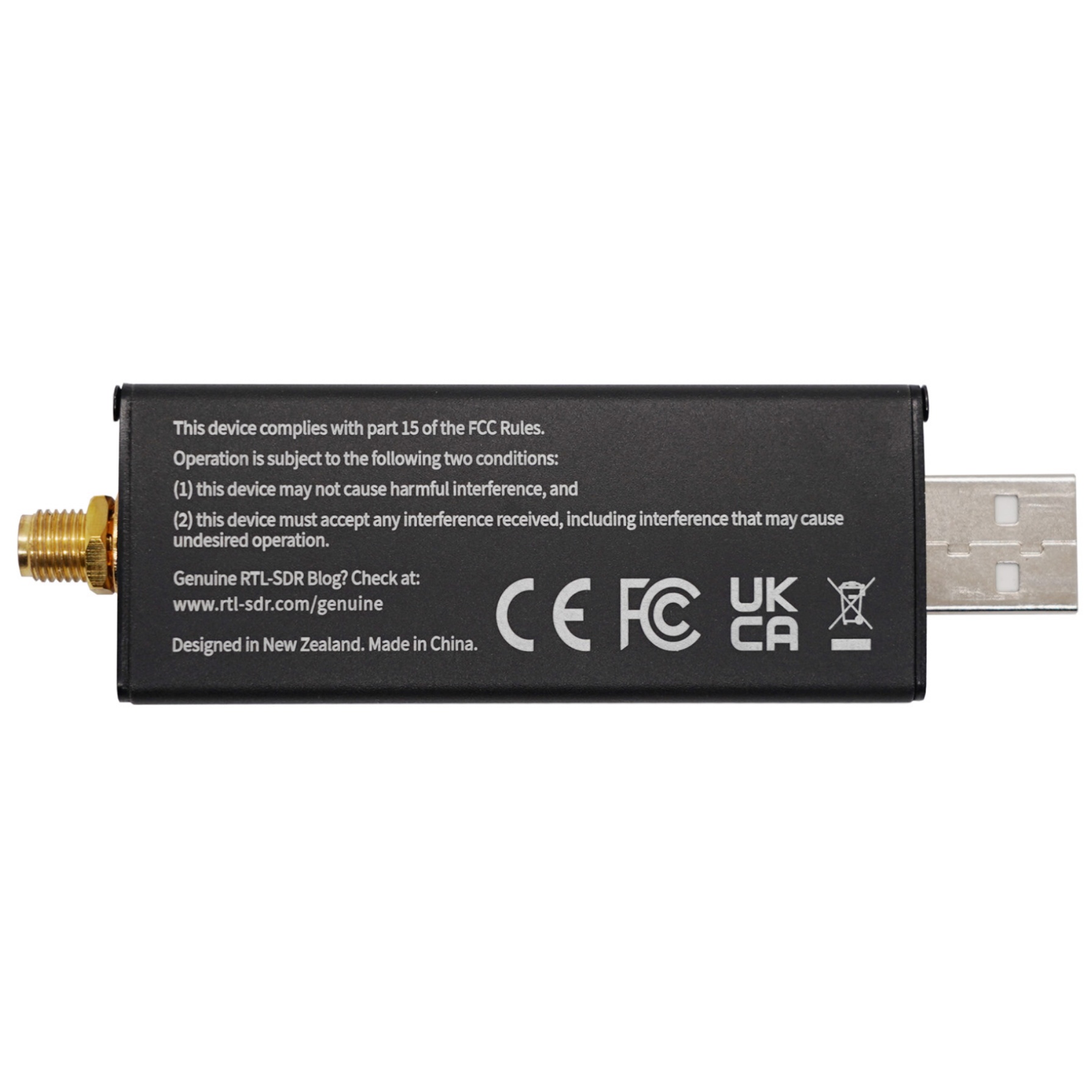

- Normes CE, Rohs et garantie 2 ans par Passion Radio

Choix de l'antenne pour la réception SDR

Pour tirer le meilleur de cette clé RTL-SDR.com en mode scanner, il est nécessaire d'adapter l'antenne aux fréquences à écouter (VHF/UHF) et de la placer à l'extérieur, sur le rebord d'une fenêtre à minima et idéalement le plus en hauteur et dégagée possible sur un mat et un toit de maison ou voiture.

Retrouvez notre gamme d'antennes large-bande et discone, ainsi que les supports de montage disponibles.

Configuration et guide RTL-SDR V3

La clé USB RTL-SDR V3 s'installe et s'utilise de la même manière que pour toutes les clés RTL2832, en installant les drivers avec le logiciel Zadig puis en installant le logiciel SDR de votre choix.

La version V3 apporte 3 nouvelles fonctions supplémentaires : HF Direct Sampling Mode, Bias-T et horloge réglable par logiciel, voir le guide ci-dessus à télécharger (en anglais).

Accessoires

Questions



BG le 04/04/2021
Question :

J’aimerai savoir si la connectique de la clé SDR est bien compatible avec l’antenne extérieure 1090 MHz ADS-B AirNav avec SMA ?


De même, y a-t-il un vrai gain en terme de performance en ajoutant le préampli LNA large bande 50-4000Mhz RTL-SDR ?

Réponse :

La connectique de la clé est en SMA femelle et la connectique de l'antenne est en SMA male, les 2 seront bien compatibles.


L'usage d'un LNA permettra d'augmenter la force et le nombre de signaux et message ADS-B reçus mais aussi des parasites et interférences.


Nous recommandons dans ce cas d'utiliser, en plus, un filtre SAW 1090 Mhz comme celui-ci : https://www.passion-radio.fr/adsb/adsb-saw-804.html


Il faudra dans ce cas ajouter des adaptateurs SMA male - SMA Male : https://www.passion-radio.fr/sma/sma-sma1-291.html

cedric le 14/01/2021
Question :

Avec quelle puissance peut on rentrer dans la clef SDR ? J'ai une sortie 5W (37dbm) sur mon émetteur et je veux analyser les signaux.


Je me doute qu'il faut passer par un atténuateur, avez vous des atténuateurs ?

Réponse :

La puissance d'entrée maximum sur cette clé SDR est de 10 dBm soit 10mW. Il faudrait dans votre cas un atténuateur de -6db.


Nous proposons des atténuateurs RF mais pour une puissance maximum d'entrée de 2W uniquement.

Henri le 12/09/2020
Question :

La fonction Bias T intégrée est suffisante pour alimenter un LNA, mais l'est-elle aussi pour un LNB pour réception satellite ?

Réponse :

La tension de sortie du Bias-Tee est de 4.5V maximum ce qui sera insuffisant pour alimenter une tête LNB qui requiert une tension minimum pour la polarisation verticale de : 11,5 à 14V et en polarisation horizontale de 16 à 19V.
