Nooelec LaNA ampli LNA 20MHz - 4GHz + boitier + alim USB DC Bias-T

Imprimer

LaNA de Nooelec est un amplificateur LNA à large bande de 20 Mhz à 4 Ghz à haut gain pour les applications SDR, à faible consommation d'énergie et offrant une meilleure linéarité que le LNA SPF5189Z.

Le LaNa dispose de 3 options d'alimentation différentes, mais vous ne devez utiliser qu'une seule alimentation à la fois !

L'alimentation recommandée est par Bias-Tee via le connecteur SMA pour les récepteurs SDR avec alimentation intégrée de 3V à 5V CC et 50 à 80 mA minimum. Les dommages résultant de surtensions ne sont pas couverts par la garantie de 2 ans.

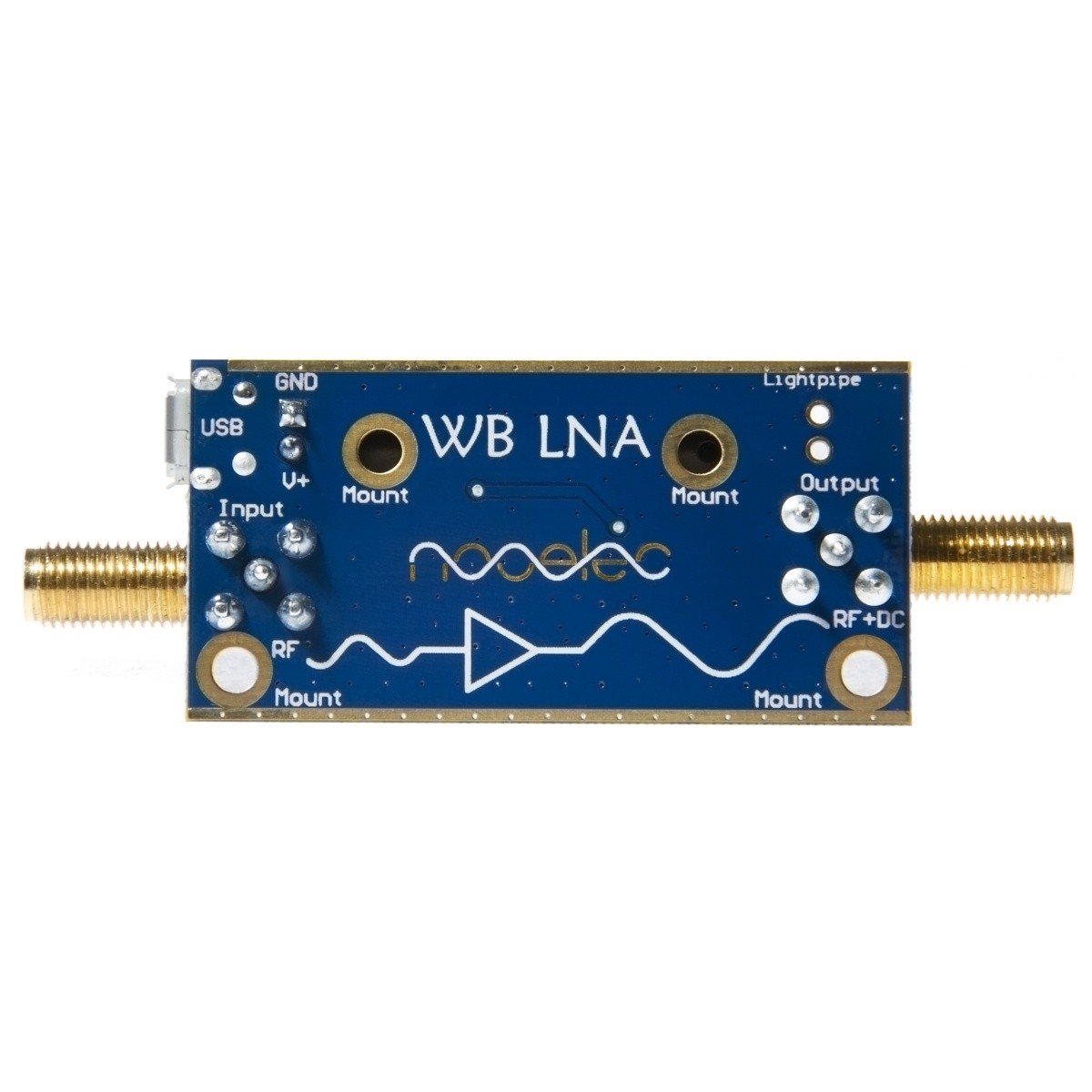

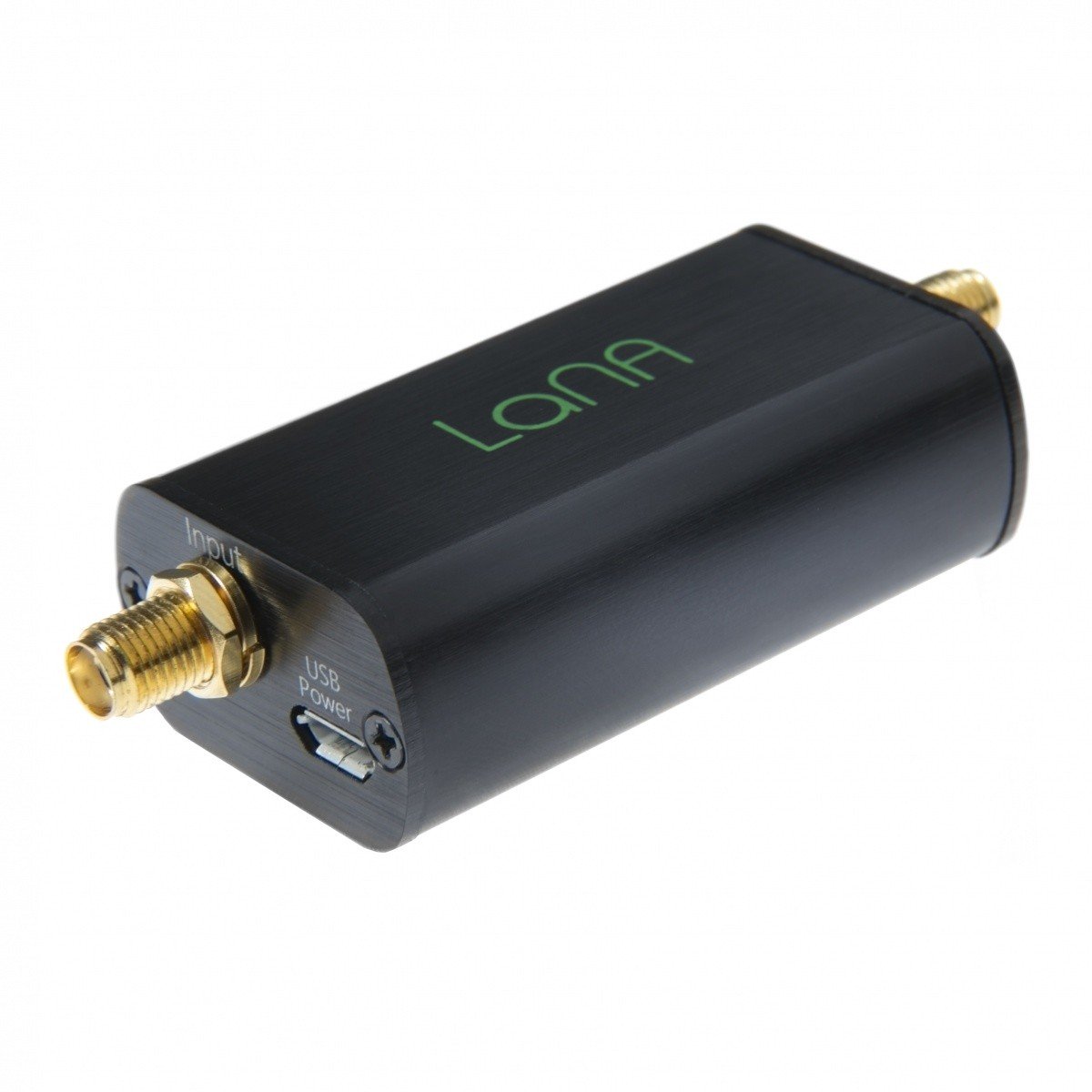

Le LNA LaNa peut également être alimenté depuis le connecteur micro-USB ou directement depuis la carte PCB.

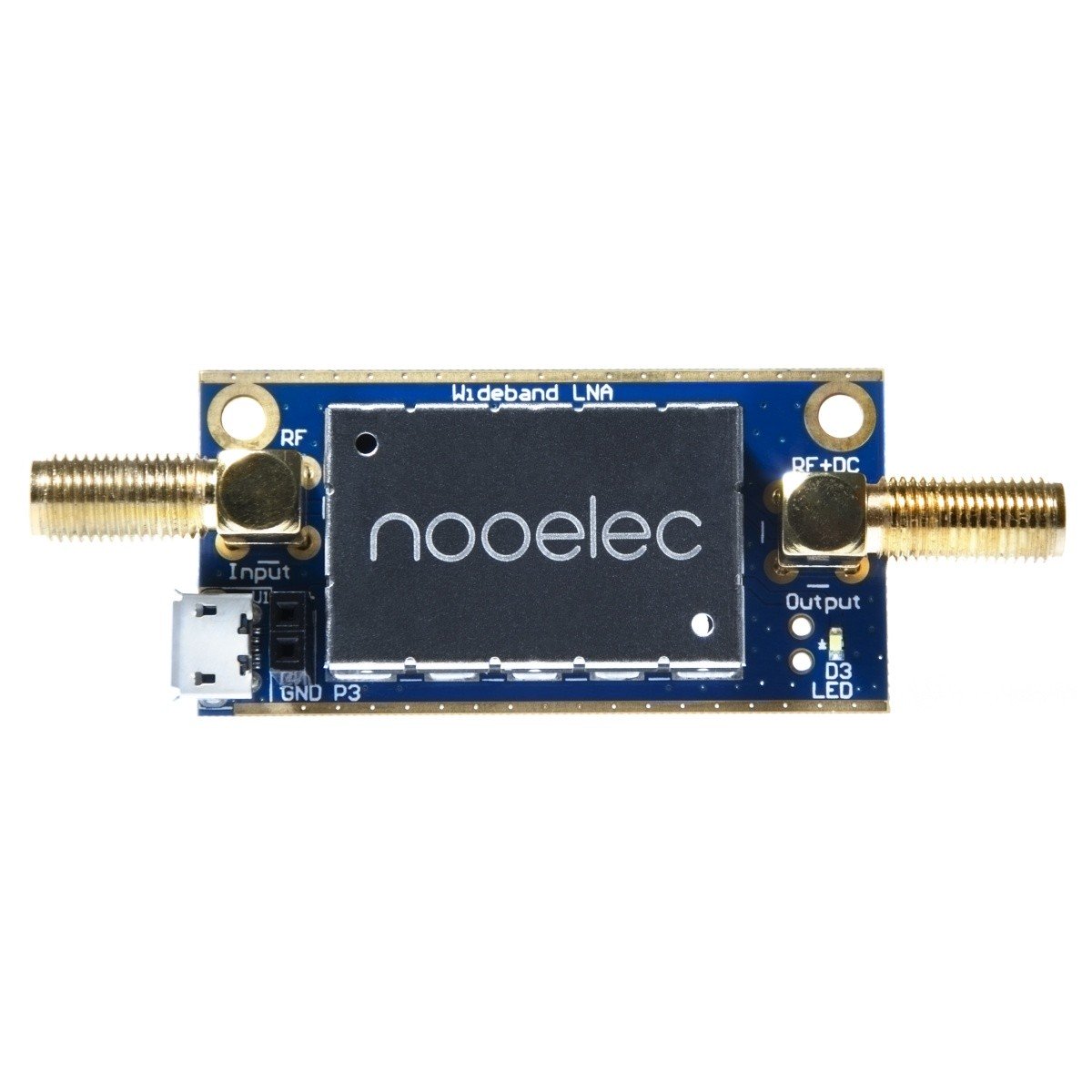

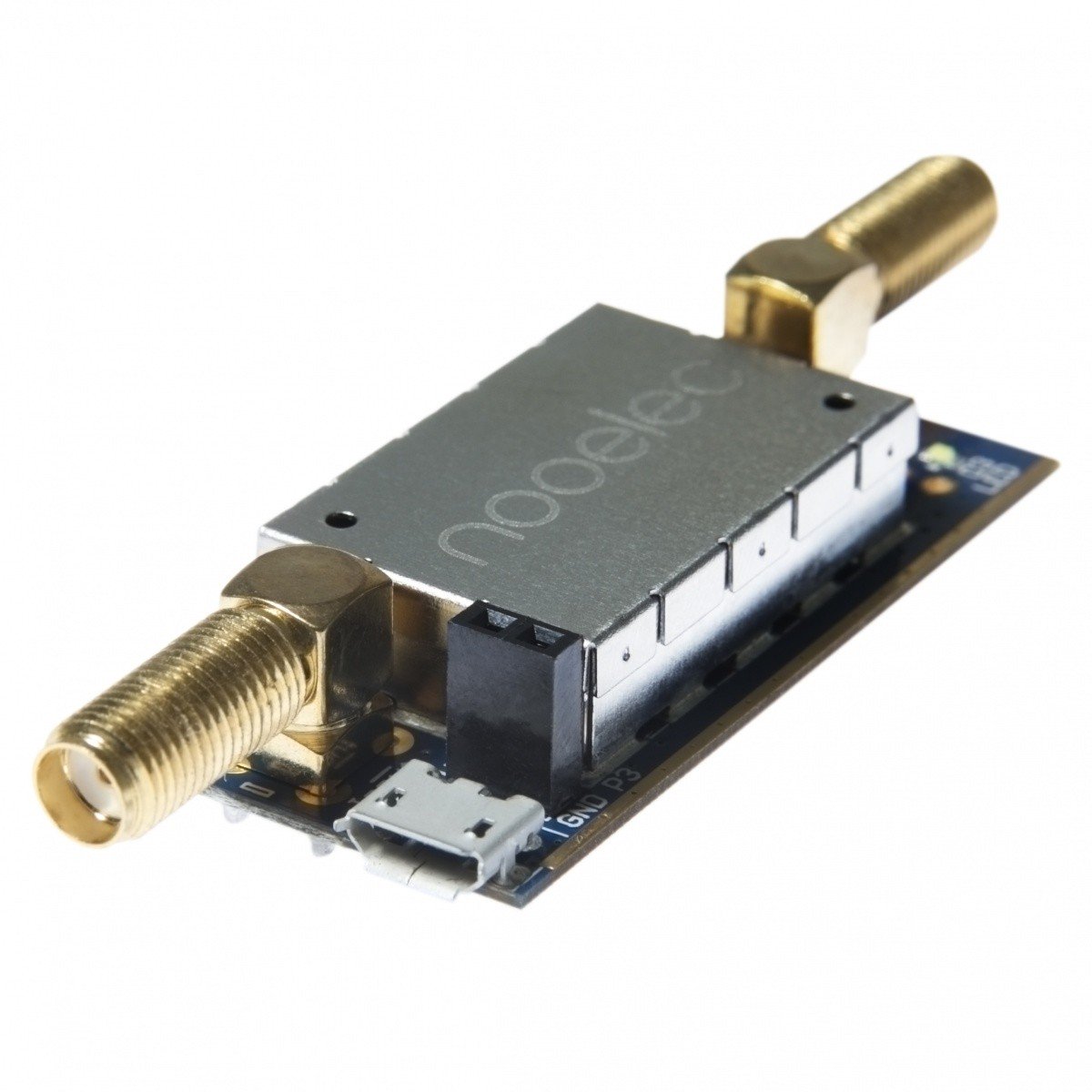

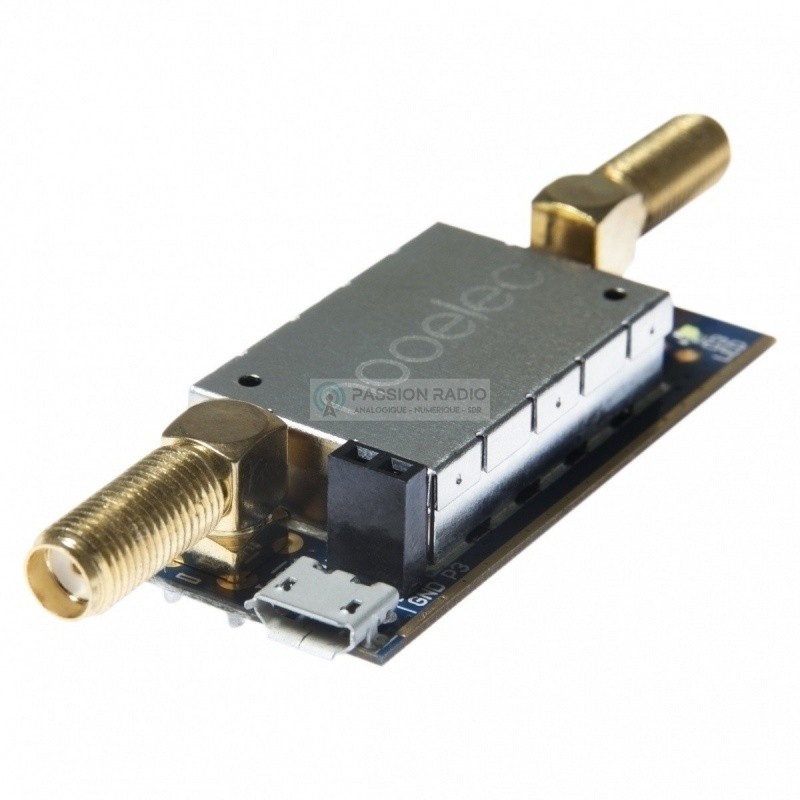

Le LaNA dispose d'un blindage EMI interne pour protéger les circuits contre les interférences et d'une protection contre les décharges électrostatiques.

Livré avec : 1 LaNa Nooelec garantie d'origine.

Plus de détails

Télécharger

Datasheet LaNa Nooelec

939.17k

Fiche technique

Spécifications LNA Nooelec LaNA

Fréquence : 20 MHz à 4 Ghz
Gain maximum : +20 dB à 1000 MHz
Facteur de bruit : ~0.9 dB
Alimentation : 3.3 - 5V via Bias-T
Consommation : 50-80 mA
Entrée antenne (Input : vers l'antenne) : SMA femelle
Sortie antenne (Output : vers le récepteur ou SDR) : SMA femelle

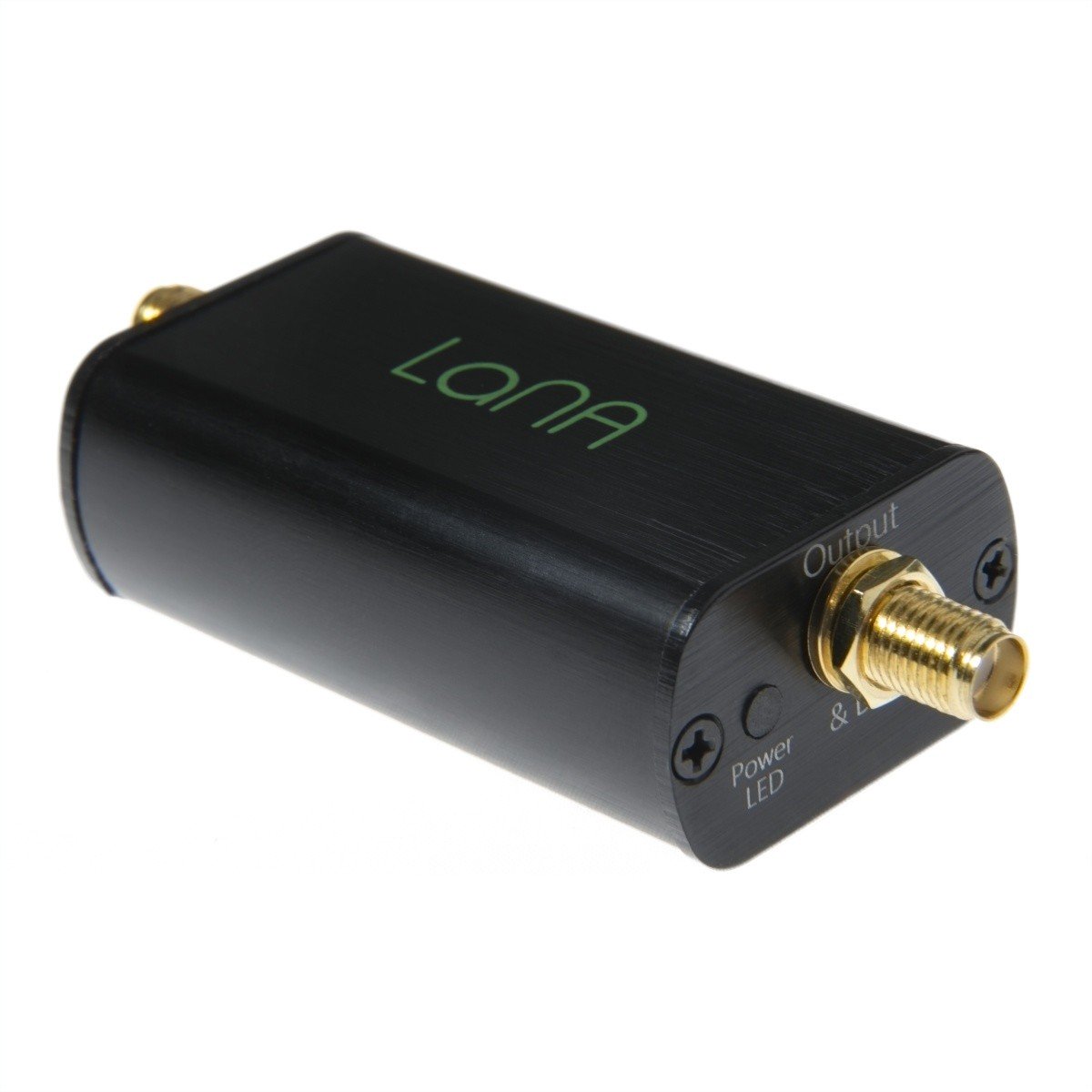

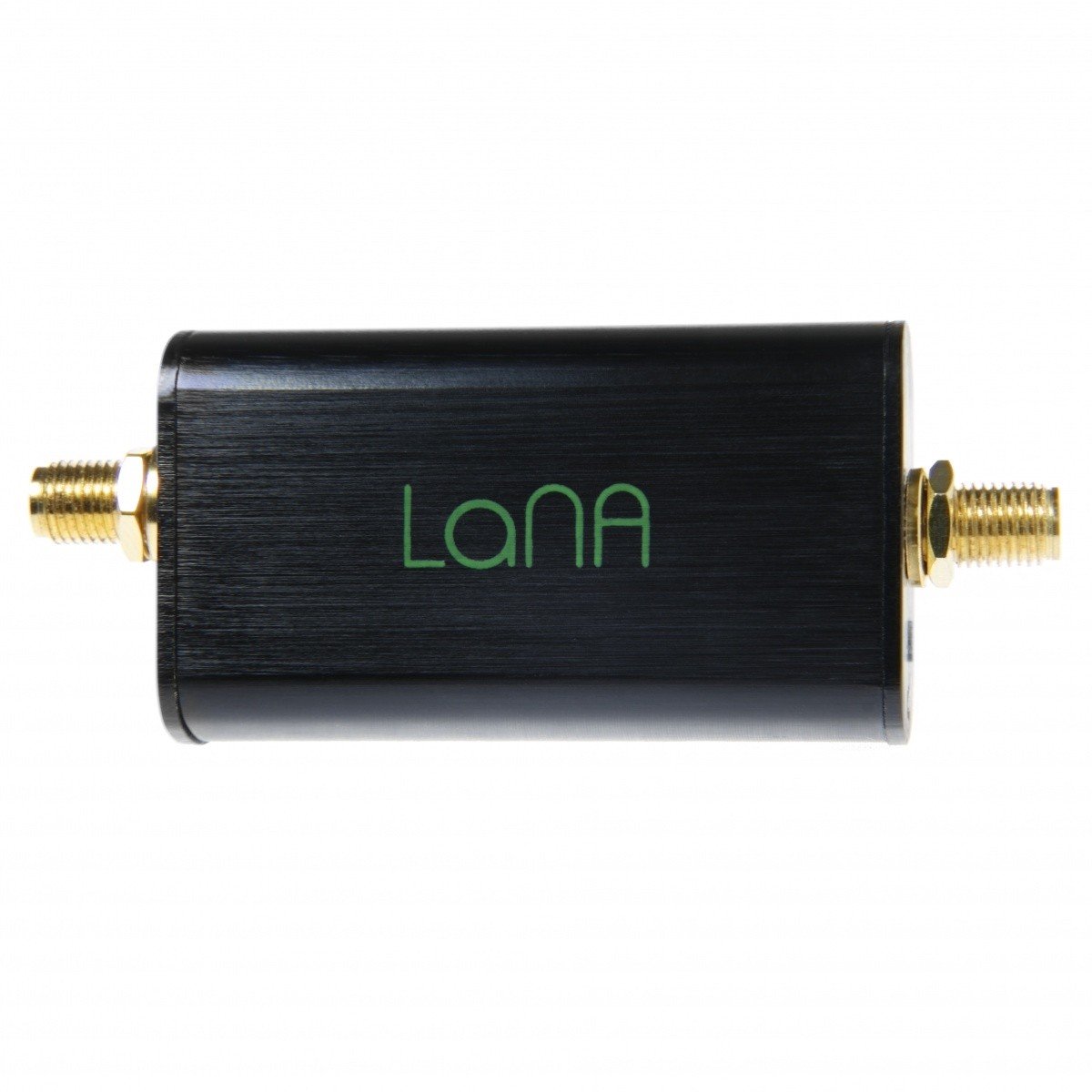

Boîtier : Aluminium
Poids : 52g
Dimensions : 80 x 30 x 20 mm
Garantie 2 ans*

* La garantie ne couvre pas les dommages pouvant résulter d'une erreur de montage, d'une émission (TX), d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques ou inversion de polarité.
