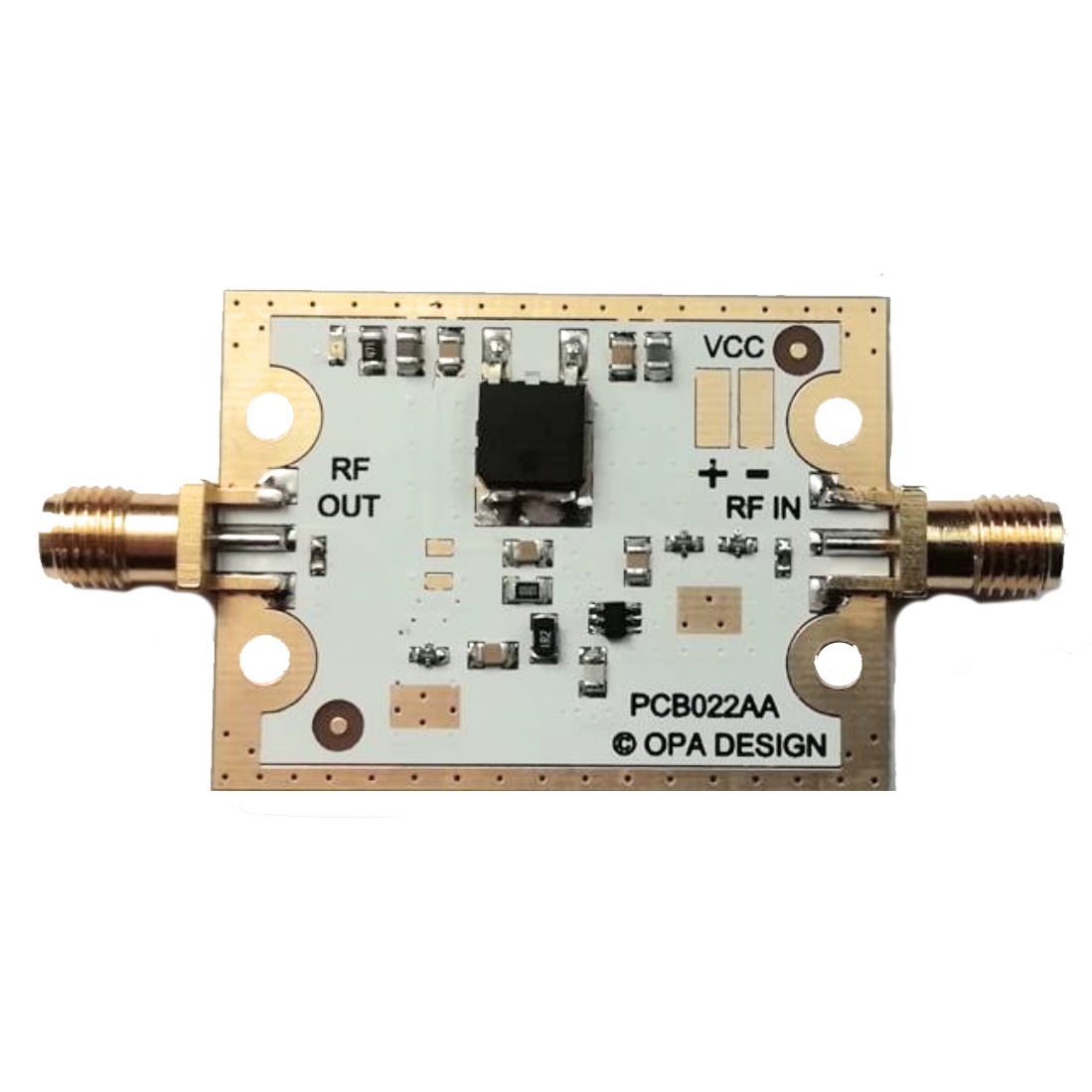

LNA4HF : Préampli / Filtre passe-bas SDR

Préampli LNA pour HF SDR

Le LNA4HF est un pré-amplificateur et un filtre passe-bas (LNA), très performance (+18 à +20dB), avec connecteurs SMA Femelle, pour fréquences HF couvrant toutes les bandes de 150 kHz à 30 MHz.

Il permet d'améliorer très nettement les performances de réception, en ondes courtes et sur les bandes HF radioamateur, d'une clé TNT RTL-SDR ou du HackRF One.

L'alimentation est à réaliser soi-même soit via une alimentation 6V/9V en connectant/soudant simplement 2 câbles d'alimentation ou bien en 5V avec une modification sur la carte.

Il est aussi possible d'enlever le filtre passe-pas pour utiliser le préampli jusqu'à 2Ghz avec modification de la carte.

A voir également la version LNA4ALL pour les bandes de 28Mhz à 2Ghz.

Disponibilité : En rupture de stock, disponible 5-7 jours

LNA4HF

Exclusivité web

34,50 €

Ajout panier

Les clients de ce produit ont également acheté :

En savoir plus

Spécifications du LNA4HF

Alimentation : 6-9V DC d'origine ou 5V (avec modification à réaliser soi-même)
Consommation : 18mA
Gamme de fréquences : 150kHz - 30MHz

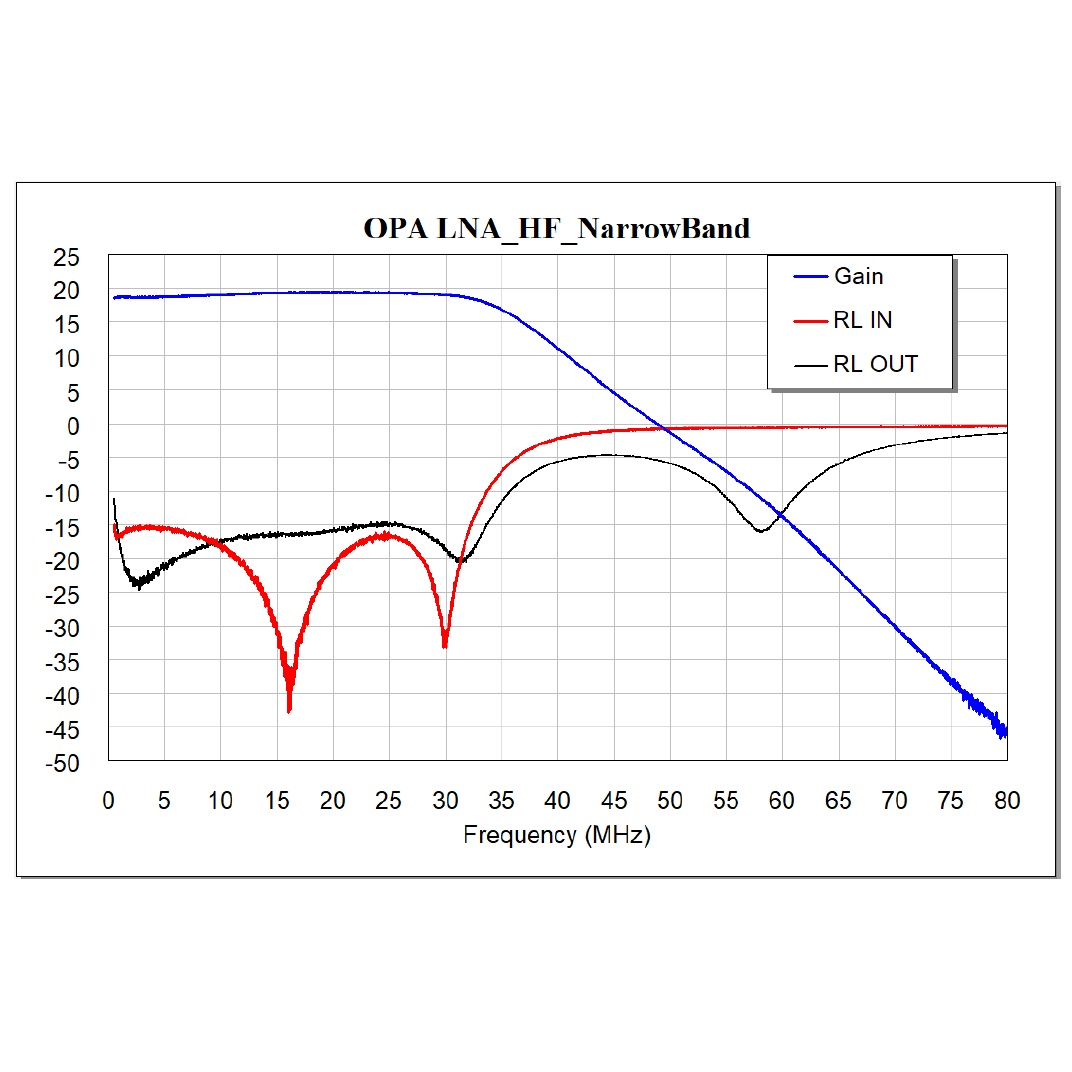

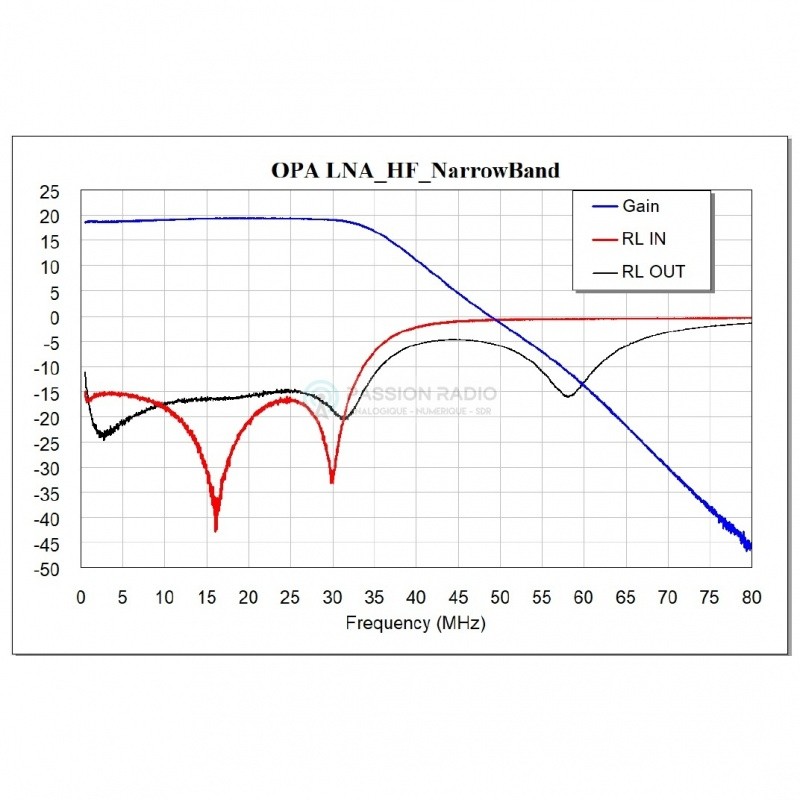

Gain en réception : +18 à 20dB
NF: 1 à 2 dB
Impédance : 50 ohms
Connecteur antenne : SMA Femelle
Dimension: 25x25 mm

L'entrée et la sortie de l'antenne sont accordées sur 50 ohms, et il n'y a pas de dégradation significative avec des câbles TV 75 ohms.

TRES IMPORTANT

Ce préamplificateur est très puissant et à utiliser avec précaution, ne jamais l'utiliser près de signaux puissants, ni émettre un signal radio à proximité, (radio FM, station radioamateur, talkie-walkie, pmr446, etc.) sous peine de "griller" immédiatement votre récepteur SDR !

Ce LNA est également très sensible aux décharges électrostatiques qui peuvent le détériorer.

Comment protéger le LNA des décharges électrostatiques ?

Les décharges électro-statiques peuvent endommager le LNA si celui-ci n'est pas protégé ou utilisé correctement.

1 - Ne laisser jamais branché le LNA en permanence ou le placer en permanence derrière une antenne sur le mat
2 - Débrancher l'antenne et de s'assurer de la bonne mise à la masse du LNA et de l'antenne, avant de rebrancher l'antenne, décharger l'électricité statique du câble
3 - Il est également possible de rajouter une protection supplémentaire par diode BAV99 à souder (gratter d'abord l'emplacement) sur l'entrée de l'antenne comme indiqué en vert sur la photo suivante :

Ainsi en cas de foudre c'est la diode qui sera endommagé mais pas le reste de la carte LNA.

Aucun LNA ne sera repris ni échangé pour cause de mauvaise utilisation.
