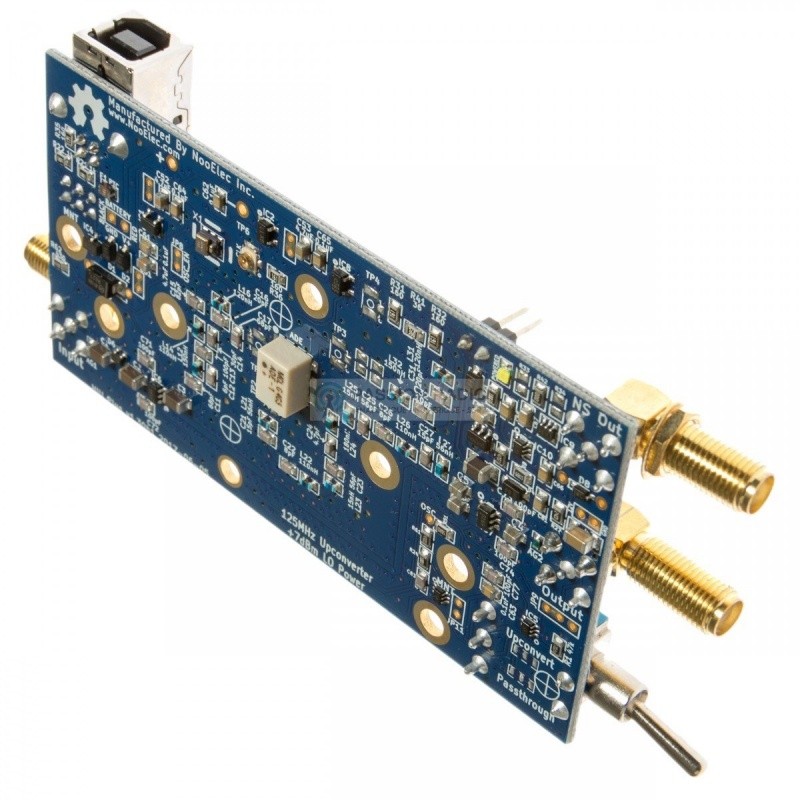

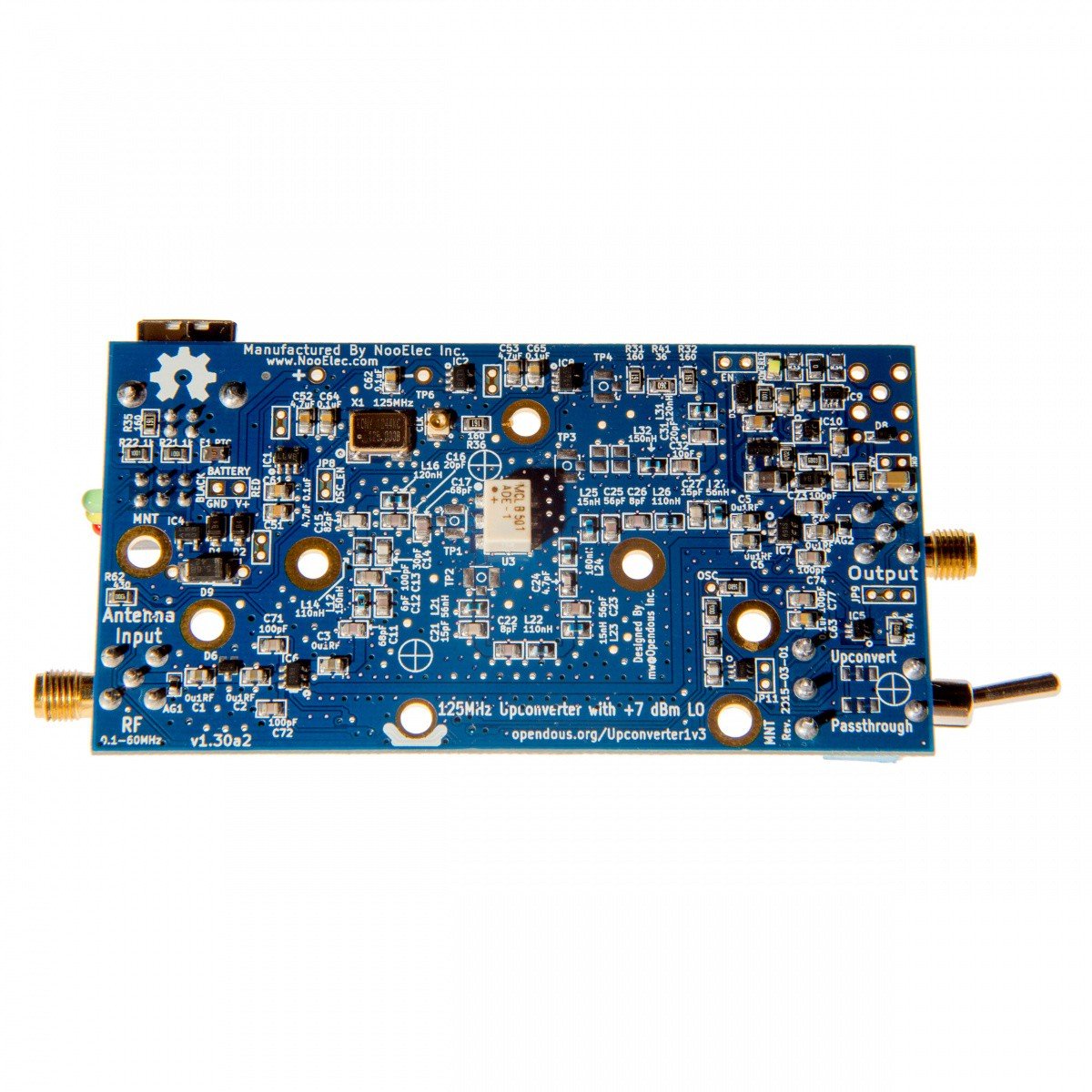

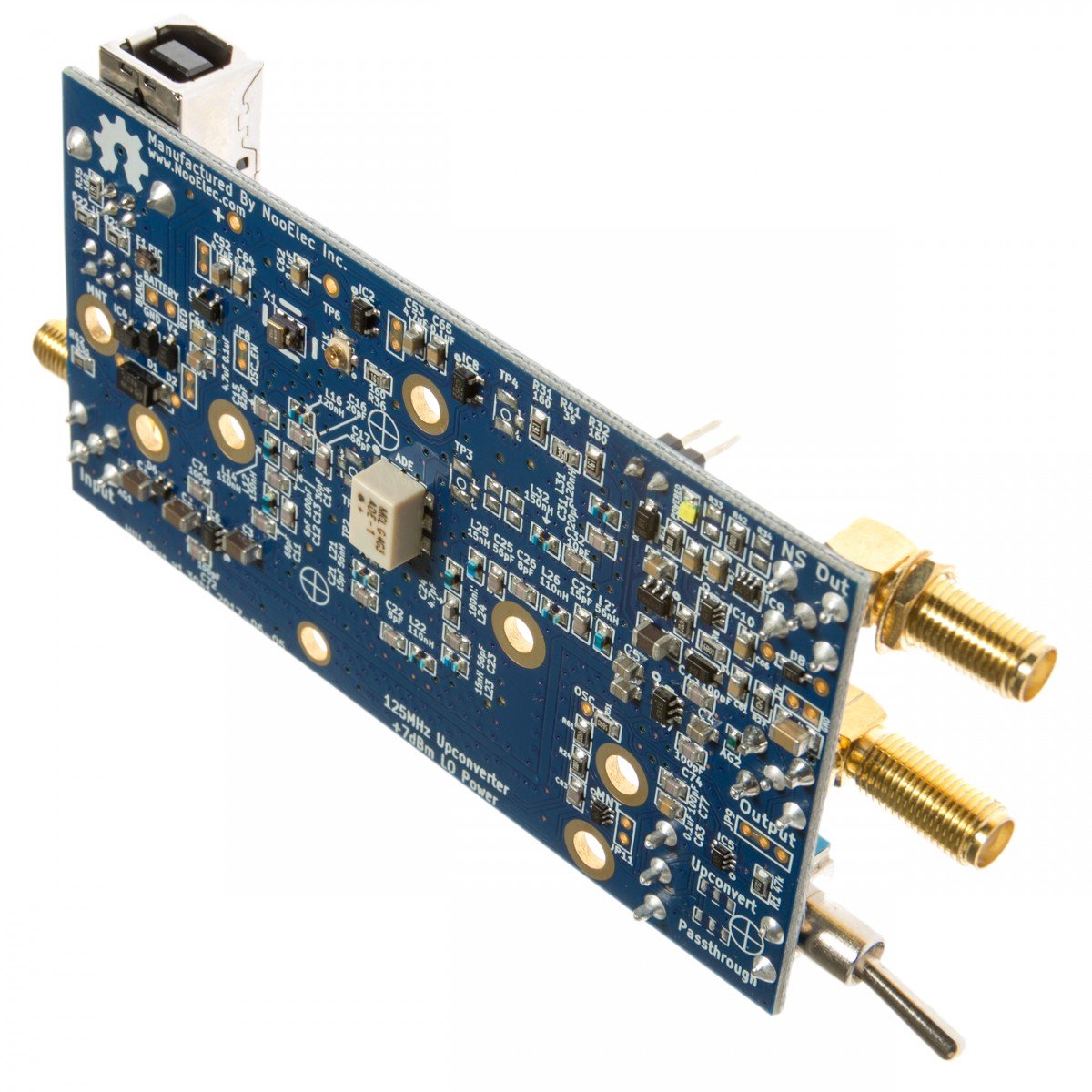

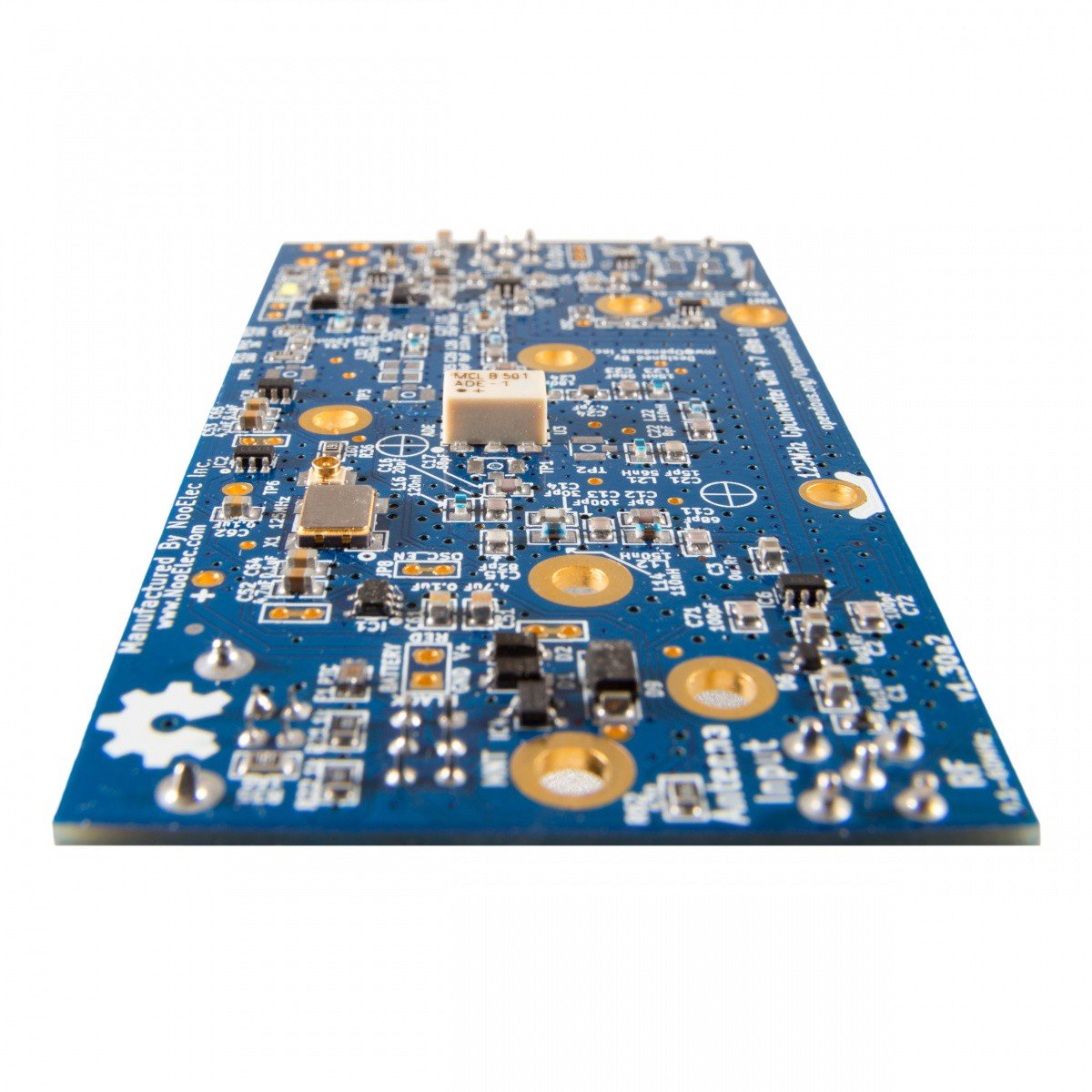

Ham it Up v1.3 & v1.3+ Converter HF 0.5-50Mhz Nooelec

rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

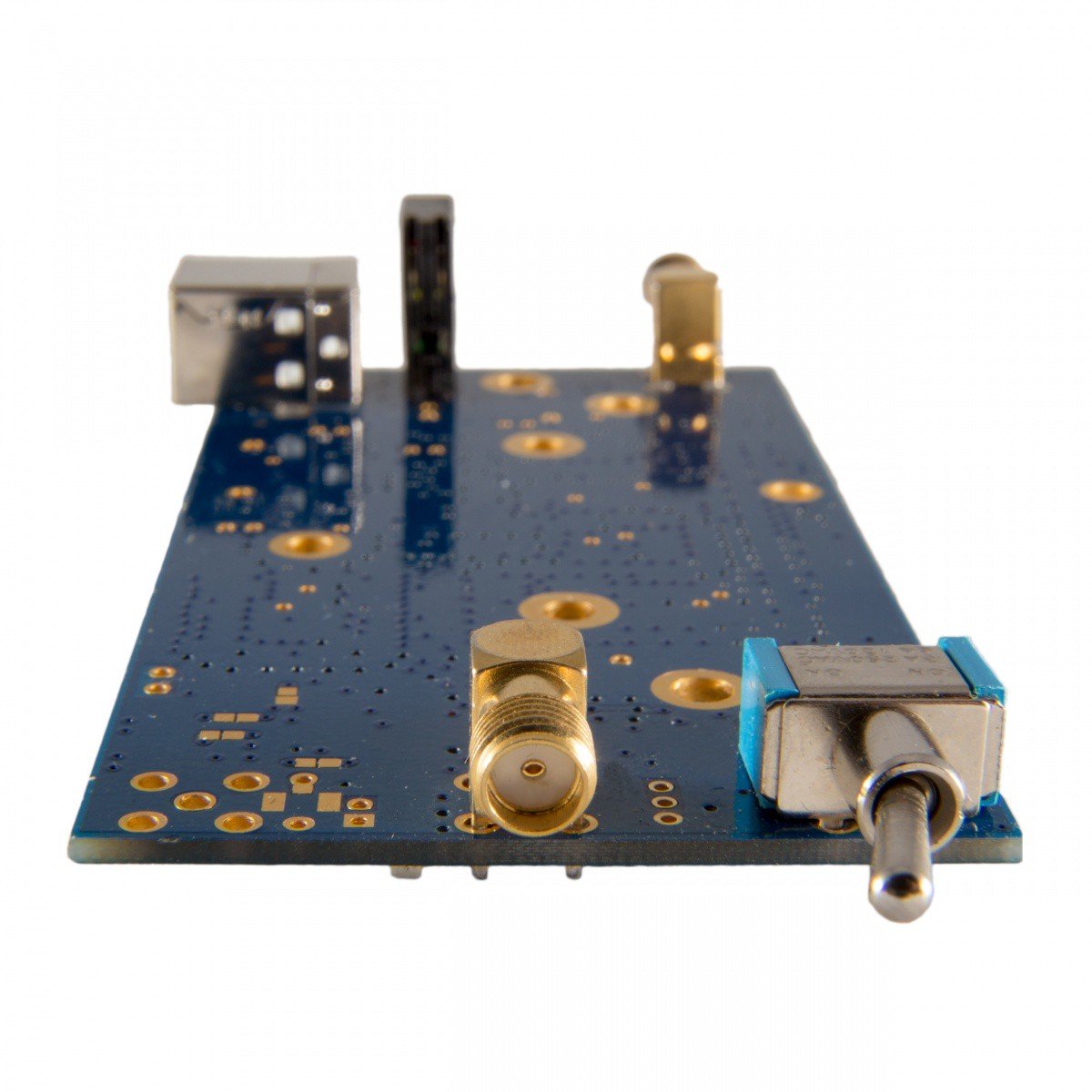

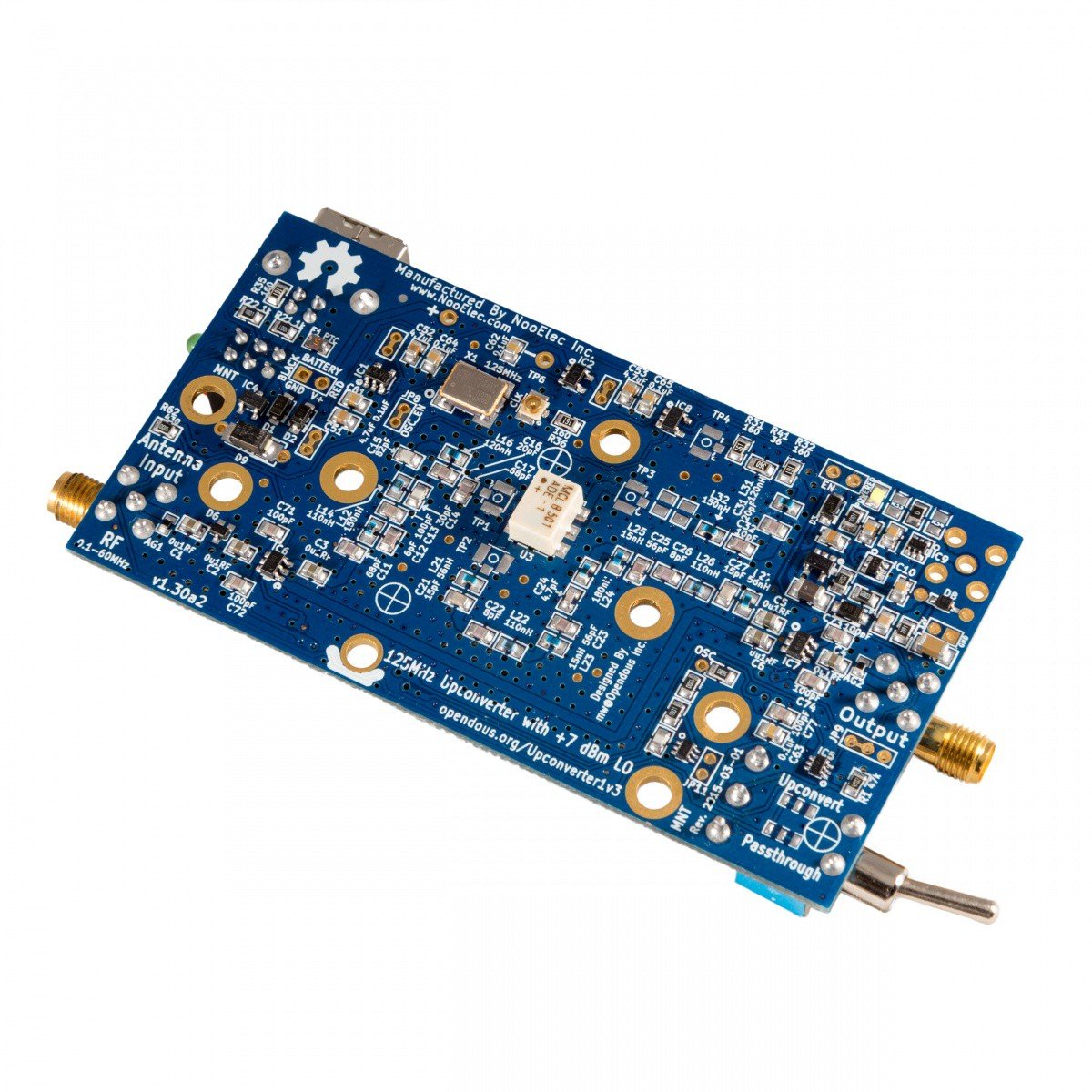

Le Ham It Up v1.3 de Nooelec est un up-converter HF, équipé du filtre 125Mhz soudé sur la carte PCB et permet d'écouter toutes les bandes MF/HF de 0,5 à 50 Mhz, dans tous les modes de modulation, à partir d'une clé RTL-SDR RTL2832U avec tuner R820T/R820T2 ou E4000, ou tout récepteur VHF ou SDR couvrant la bande 125Mhz à 175Mhz.

La carte Ham it up est compatible avec le HackRF One et peut être utilisée en émission avec une puissance d'entrée de 5mW maximum.

En option : Nouvelle version Ham it up 1.3+ PLUS avec TCXO. La version PLUS couvre de 300khz à 65Mhz et intègre un circuit source de bruit entièrement assemblé, ce qui permet de l'utiliser pour tous projets RF, d'étalonnage et de réglage de filtres, amplificateurs et atténuateurs via la sortie SMA supplémentaire Noise Source (NS output).

NOTE : Le boitier Ham It Up v1.3 est compatible avec la version 1.3 et et 1.3+ (Plus), câble d'alimentation non inclus (en option).

Guide d'utilisation et d'installation sur le blog : Ham it Up Nooelec avec un clé RTL-SDR (en français).

Plus de détails

69,00 € TTC

57,50 €

HT

En stock

   10 pièces disponibles. Expédié de France en 24-72h.

  • Avec TCXO 0.5PPM
  • Sans TCXO

Fiche technique

Spécifications Nooelec Ham It Up v1.3

SMA femelle pour l'entrée et la sortie
Protection antenne RF
Utilise exclusivement des composants de haute qualité dans le circuit du signal RF
Régulation d'alimentation RF (TPS79333)
Fusible PTC sur entrée d'alimentation USB pour protéger votre convertisseur de courts-circuits
Oscillateur 25ppm stable inclus
Niveau d'entrée maximale de +1 dBm avec LO à +7 dBm (environ 5mW maximum)
Circuit haute qualité PCB à 2 couches avec finition ENIG 2 trous de fixation pour vis standard pour PC

Changement entre la version 1.2 et 1.3

Entrée, sortie et filtres LO reconfigurés pour une nette amélioration de la sensibilité et sélectivité
Nouveau régulateur linéaire de puissance, ultra faible bruit (LP5907), avec tension de moins de 10 μVRMS
Fonctionnement sur batterie/piles disponible en option

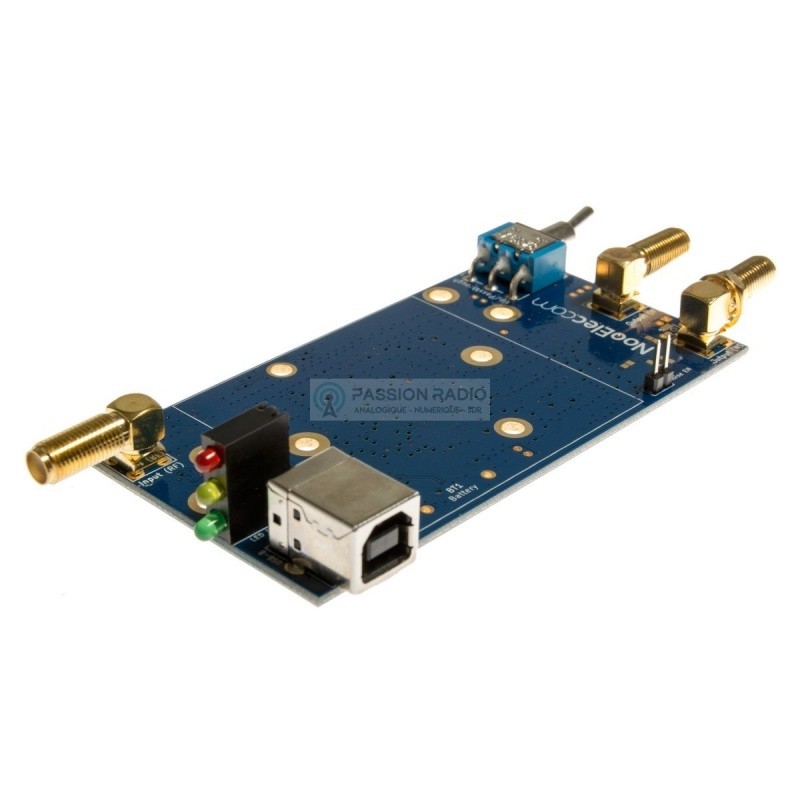

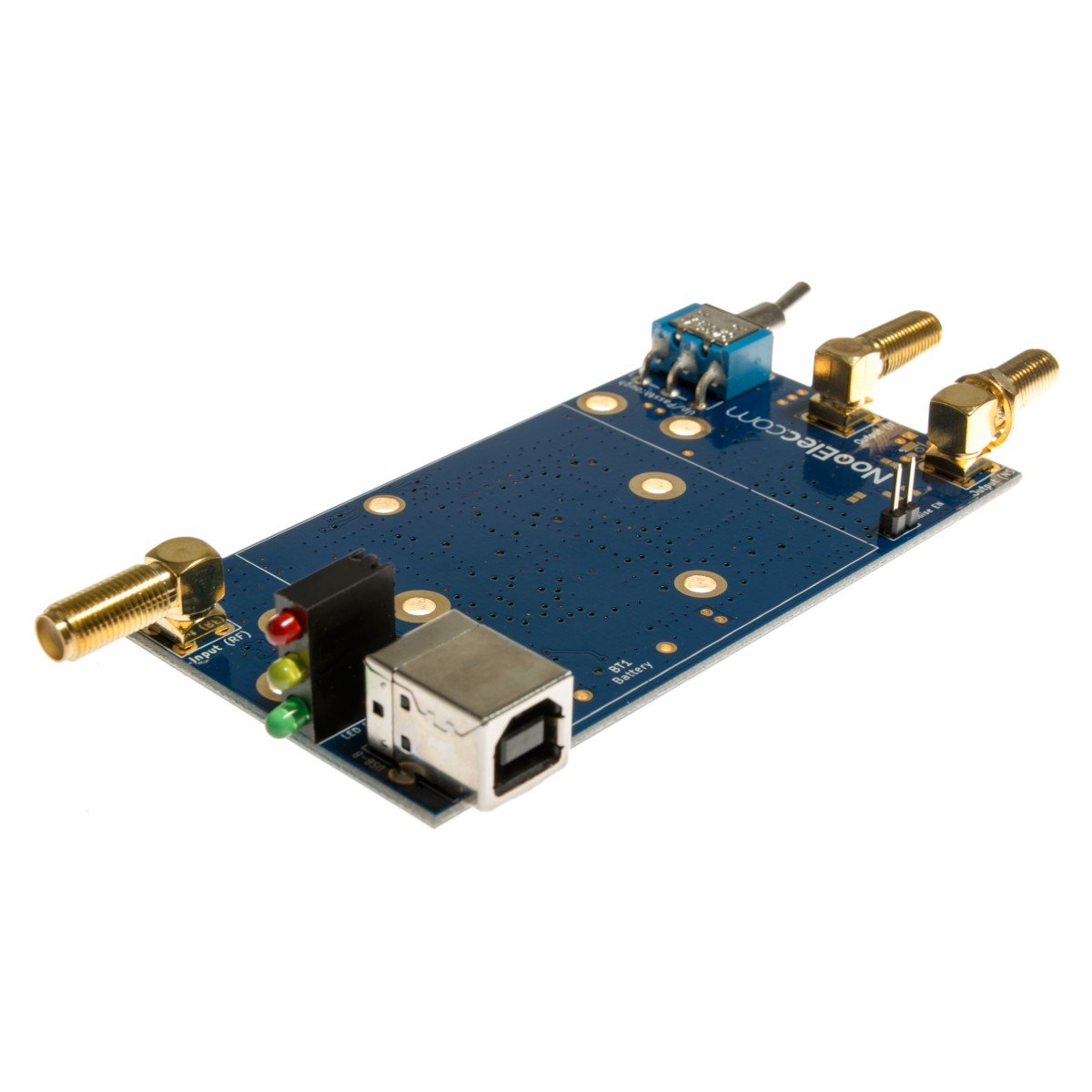

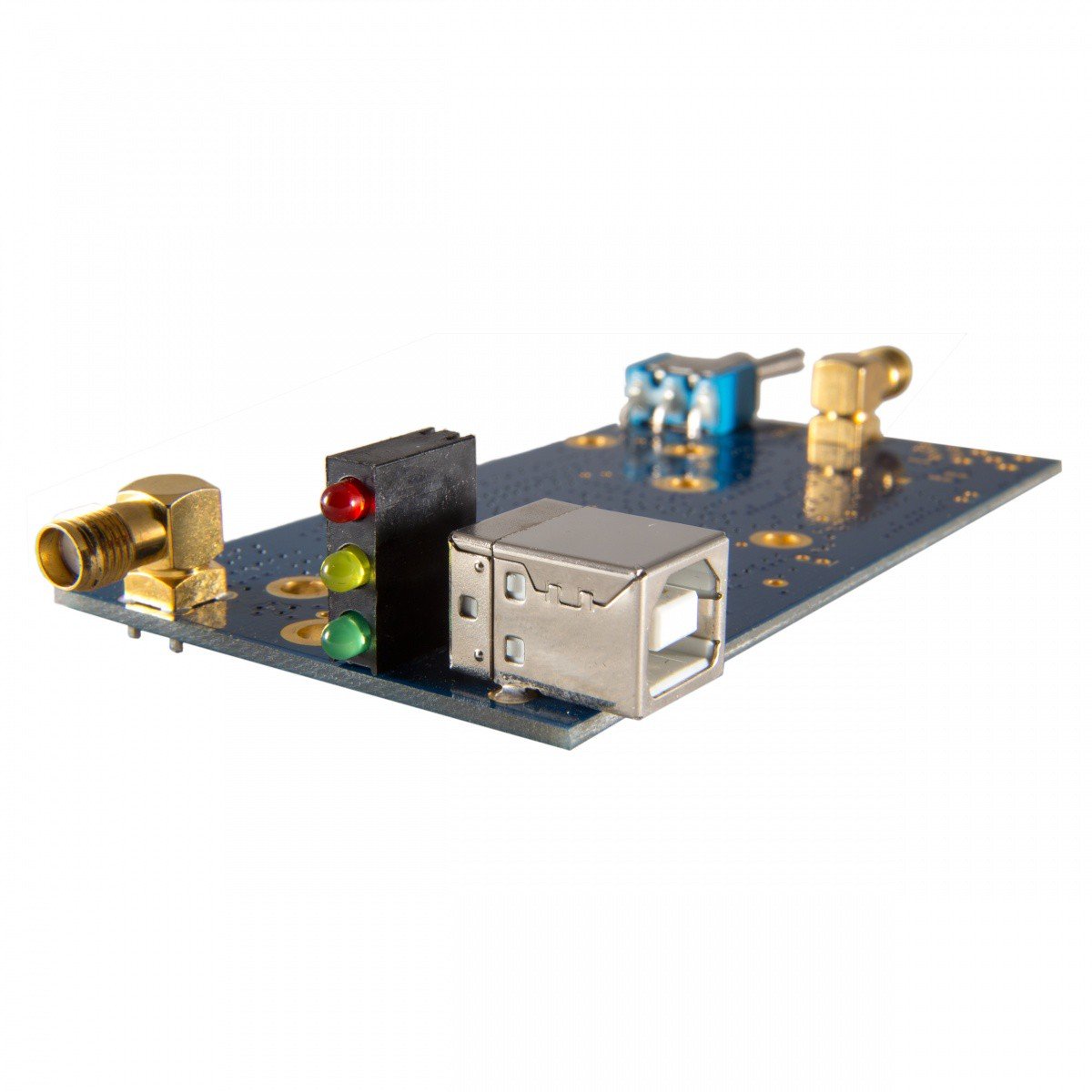

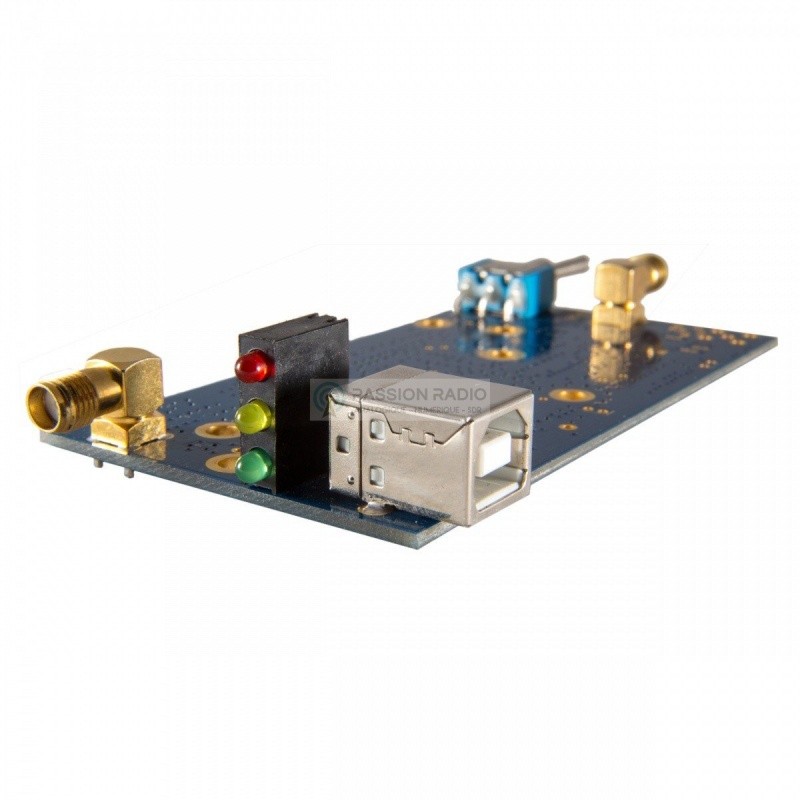

Nouveaux indicateurs LED en façade, plus visible (vert = mode de conversion activé ; jaune = alimentation USB ; rouge = tension USB basse)
IPX et CCSP disponible pour l'injection d'horloge en option (à partir d'une source d'horloge externe)
Trous de fixation supplémentaires pour faciliter les installations personnalisées
Connecteurs SMA robustes à angle droit pour améliorer les tolérances d'espacement et assurer la compatibilité physique avec nos boîtiers en aluminium usinées (boîtiers vendus séparément)

BONUS : Le fabricant a laissé un espace libre sur la carte PCB, pour ajouter un circuit de source de bruit. Détails du circuit de source de bruit disponible dans la documentation du projet.

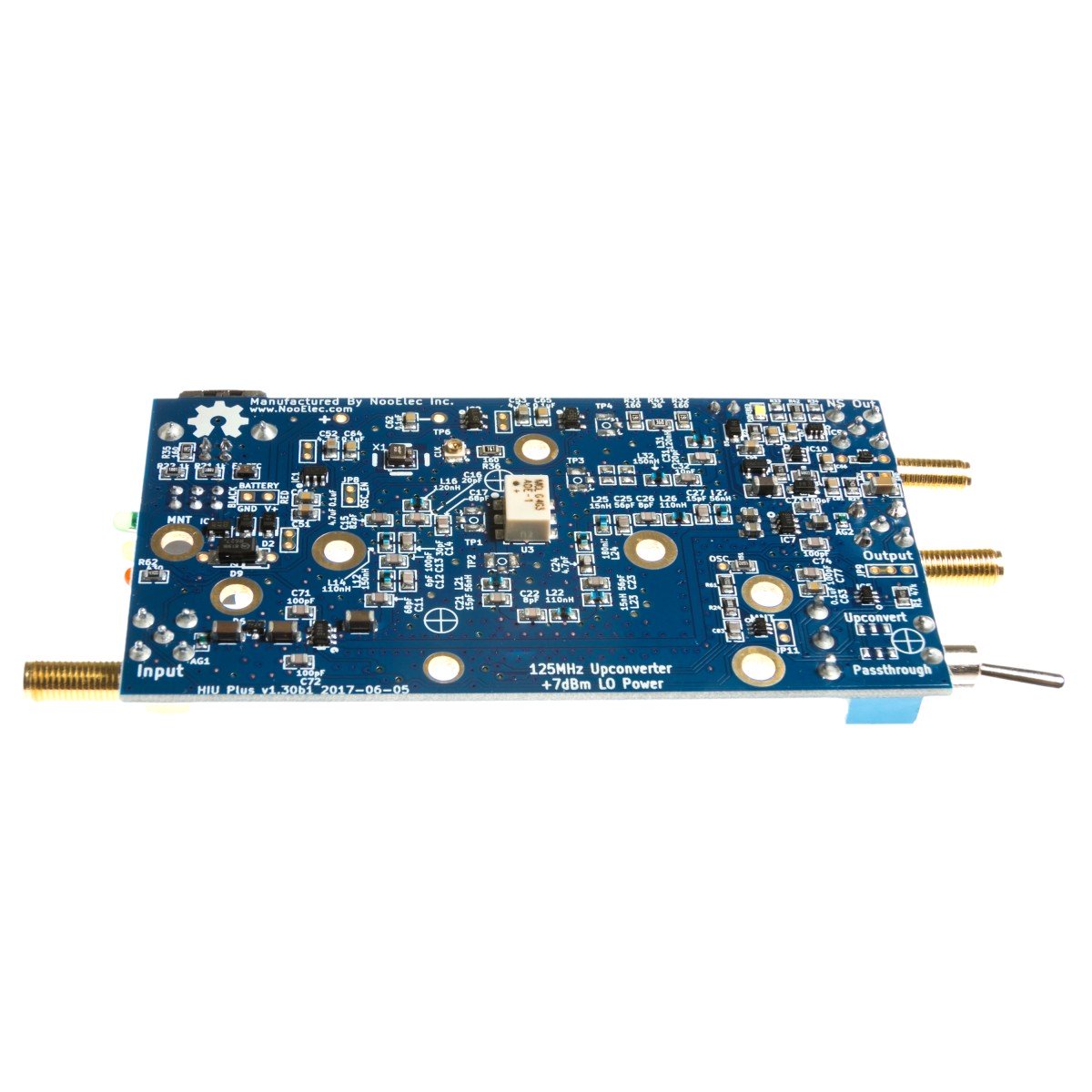

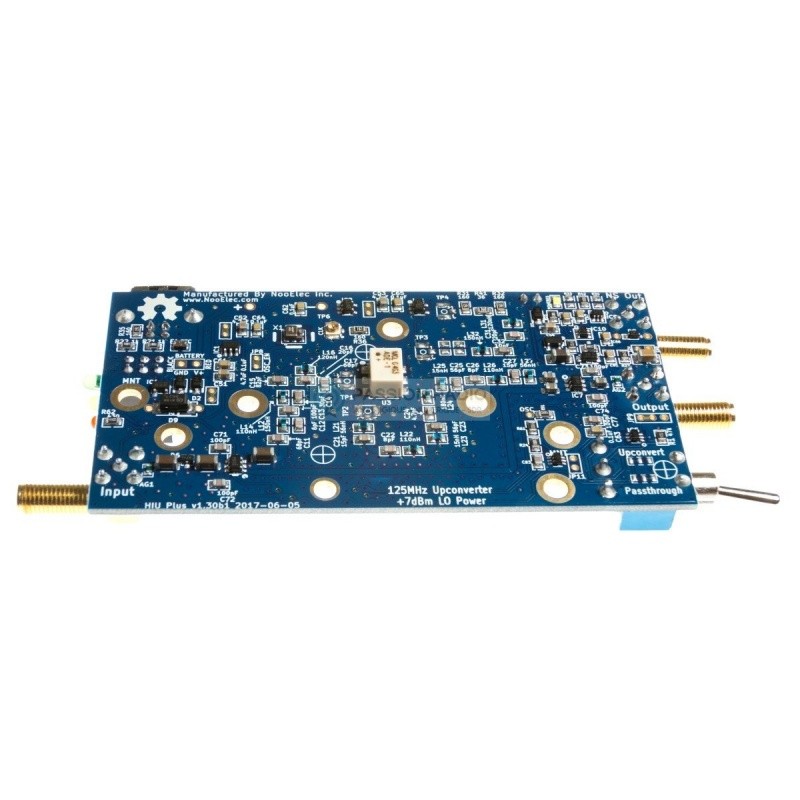

Principaux changements Ham It Up v1.3 vs. v1.3 + (Plus)

Filtre 125Mhz TCXO (0.5PPM), fabriqué sur mesure au Japon exclusivement pour NooElec, est inclus et pré-installé, fournissant un réglage plus précis et plus stable dans n'importe quel environnement.
Condensateurs céramiques à très faible distorsion, fabriqués sur mesure exclusivement pour NooElec, permettent d'étendre la couverture du Ham It Up Plus jusqu'à 300Hz.
Circuit de source de bruit séparé et entièrement assemblé, à utiliser pour les projets RF d'étalonnage et réglage de filtres, amplificateurs et atténuateurs.
Connecteur SMA supplémentaire pour le circuit de source de bruit.
