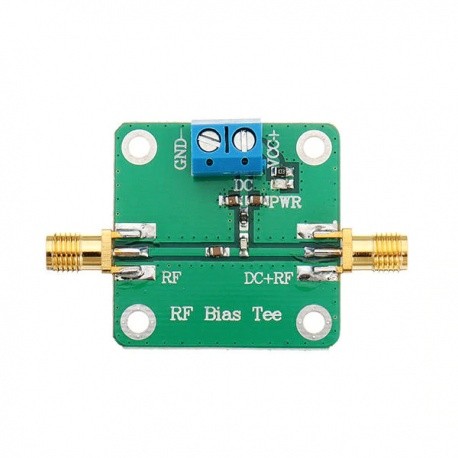

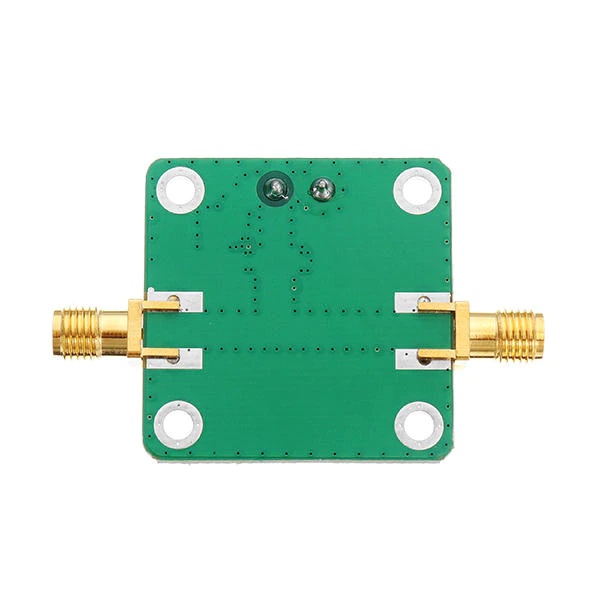

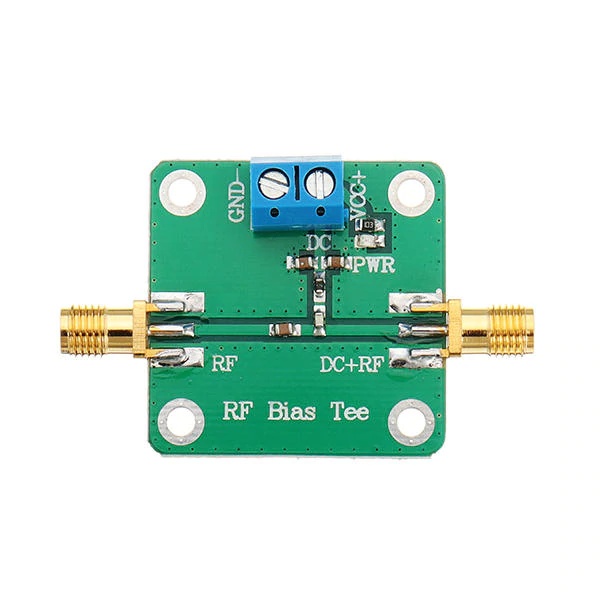

Module RF alimentation BIAS-Tee pour tête LNB QO100 et LNA

rating Lire les 4 avis
Note moyenne : 5/5 Nombre d'avis : 4

Ce module BIAS-TEE permet d'alimenter un accessoire RF tel qu'un préampli LNA ou une tête satellite LNB PLL 10Ghz pour recevoir QO100.

L'alimentation se fait via une alimentation externe en courant continu (30V max.) en connectant les files d'alimentation + et - sur le bornier à vis (VCC+ et GND-).

Livré avec : 1 Bias-Tee RF Konnect.

Plus de détails

8,50 € HT

En rupture de stock, disponible sous 1 mois

Me prévenir quand en stock

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Fiche technique

Gamme de fréquence : 10 MHz - 6000 MHz
Impédance : 50 Ohms
Tension alimentation max: 30V / 500mA (courant continu)
Perte d'insertion: 0.3dB @512MHz et 0.45dB @1575Mhz
Température de fonctionnement : -20°C à +65°C
Dimension: 33 x 33 cm (sans les connecteurs)

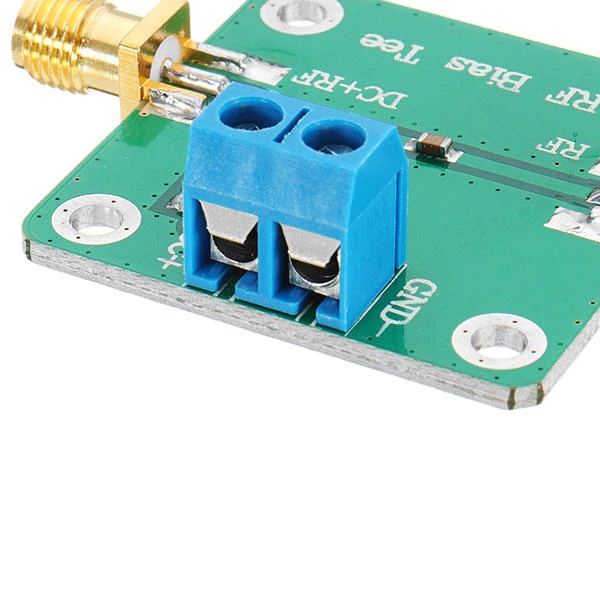

Câblage de l'alimentation sur le bornier :

VCC + : Alimentation (+ fil rouge)
GND - : Masse commune, alimentation (- fil noir)

RF : SMA femelle (ce port ne fait passer que le signal RF et est protégé)
RF + DC : SMA femelle avec signal RF et alimentation biais-tee (ce port fait passer le signal et l'alimentation du bias-t)
