Antenne POTY TX 2.4 Ghz et RX 10 Ghz pour QO100 Satellite & QO-100 QO100-ANT-POTY-762 Agrandir l'image

Neuf

Exclusivité Passion Radio

Antenne POTY TX 2.4 Ghz et RX 10 Ghz pour QO100

rating Lire les 2 avis
Note moyenne : 5/5 Nombre d'avis : 2

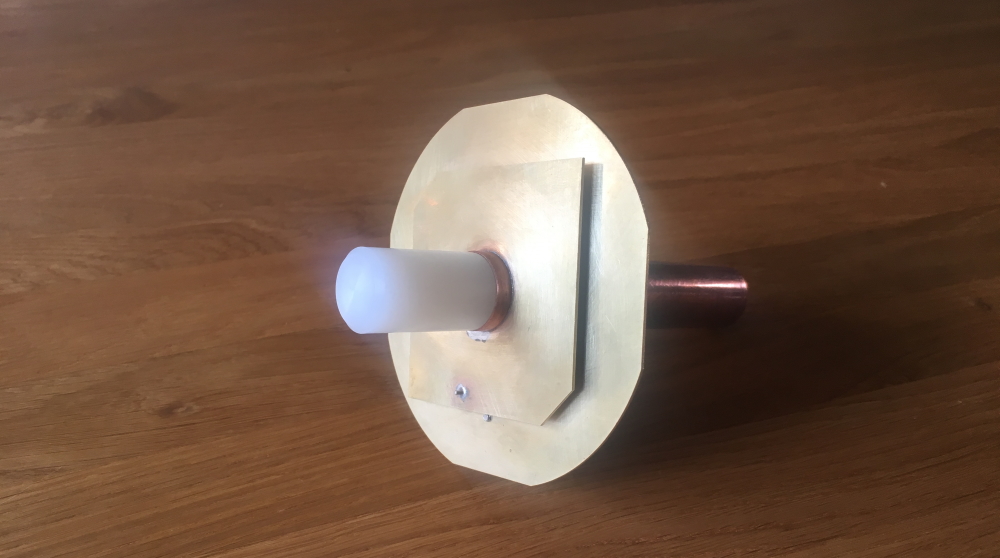

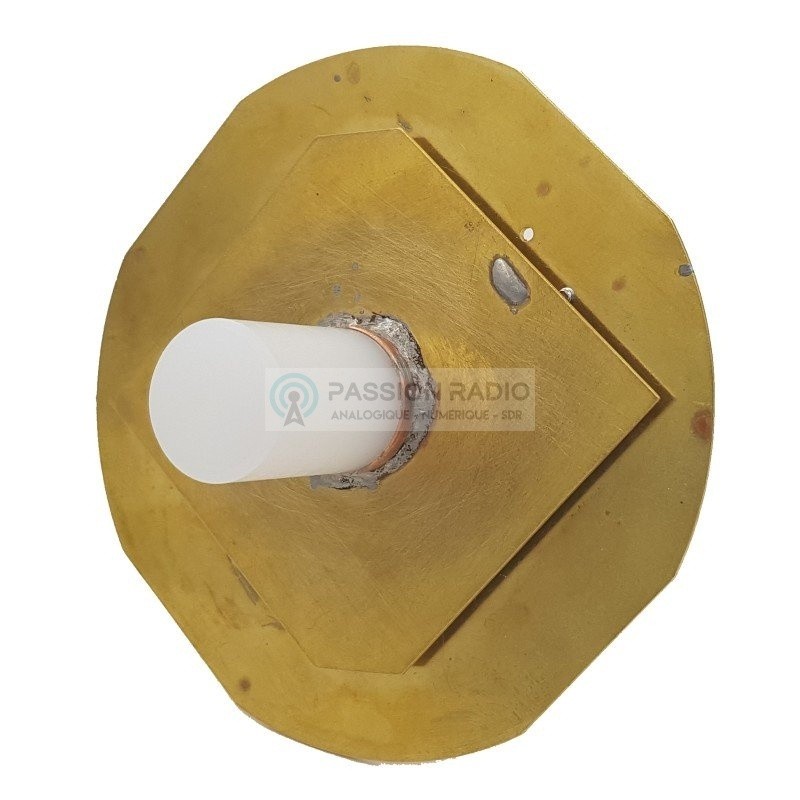

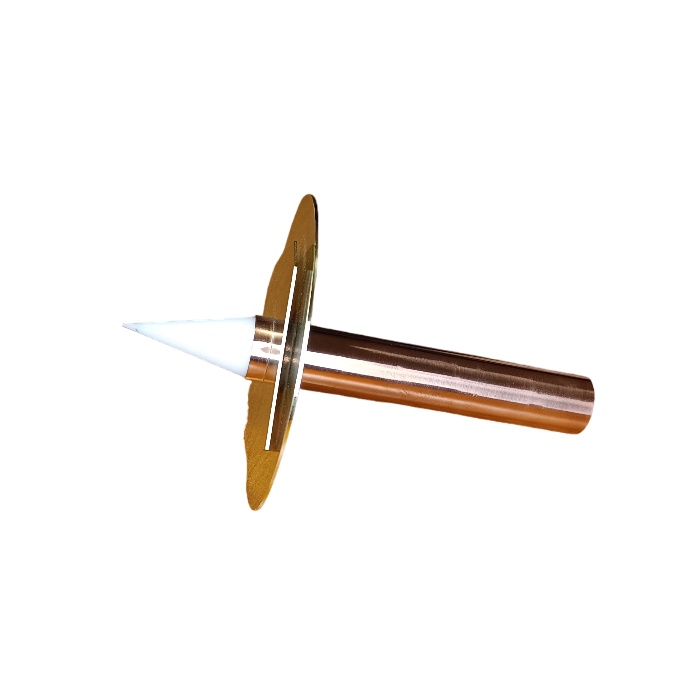

L'antenne POTY (Patch Of The Year - Patch de l'année) est une antenne patch bi-bande 2.4/10 Ghz, polarisée circulaire gauche TX 2400 MHz et antenne cornet linéaire RX 10500 MHz avec lentille diélectrique (nouvelle version cylindrique pour parabole offset f/D 0.6) et satellite QO-100 / Es'hail2.

Maintenant disponible en 2 versions : En kit à assembler (cf. documentation ci-dessous) ou en version déjà montée et testée.

Conception radioamateur : G0MJW, PA3FYM et M0EYT
Fabrication radioamateur : PE1CKK

Disponible en option : Bague de réduction 40/22mm pour montage sur le bras de support LNB, ainsi qu'une lentille Haute-Performance.

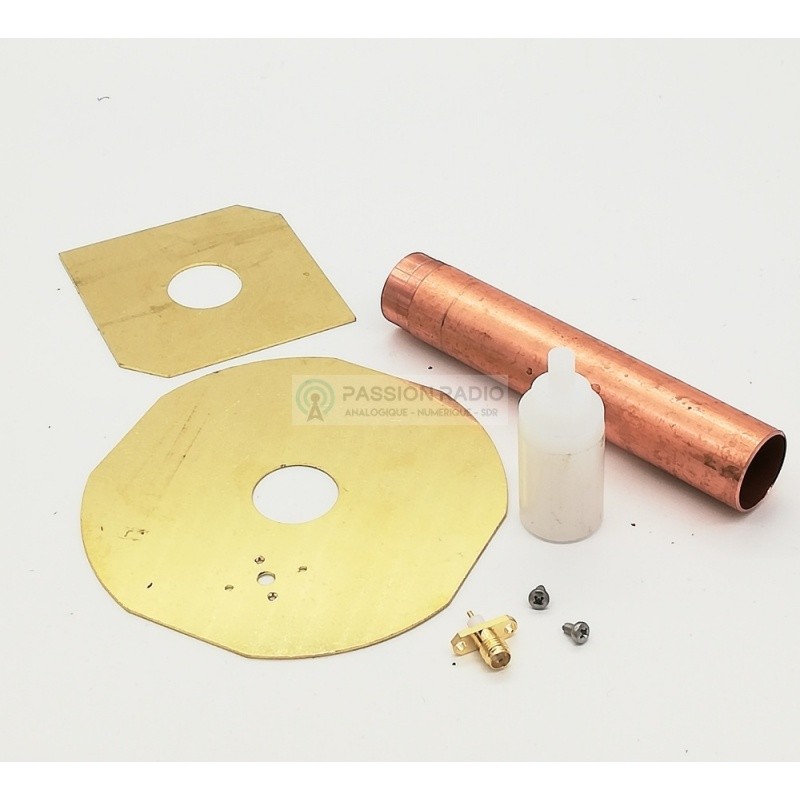

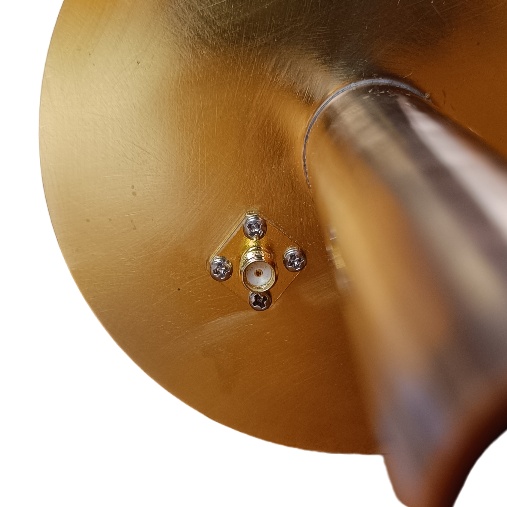

Livré avec : 1 lentille diélectrique (nouvelle version cylindrique), 1 plaque de correction, 1 réflecteur, 1 connecteur socle SMA femelle, 2 vis M2.5 et 1 guide d'onde. Livré sans tête LNB PLL (en option).

Plus de détails

41,90 € TTC

En stock

   26 pièces disponibles. Expédié de France en 24-48h.

  • En kit à monter
  • Montée et testée

En savoir plus

Montage de l'antenne POTY

Montage du LNB sur l'antenne POTY

Le moyen le plus simple et rapide de monter l'antenne POTY sur la tête LNB consiste à percer un trou de 22 mm dans le capuchon en plastique situé devant le LNB et à pousser le guide d'onde POTY à l'intérieur.

perçage tete lnb poty 2.4Ghz 10Ghz

Il faut enfoncer la POTY jusqu'à ce qu'elle rencontre le cornet en métal à l'intérieur du LNB.

Pour une bonne insertion du guide d'onde dans la tête, nous recommandons selon le modèle de tête LNB, de souder un réducteur (ou raccord) 22/16mm en cuivre, au bout du tube de la POTY pour venir se caler dans le fond du guide d'onde.

Avec du mastic silicone, la tête LNB sera fixe et étanche au niveau du capuchon.

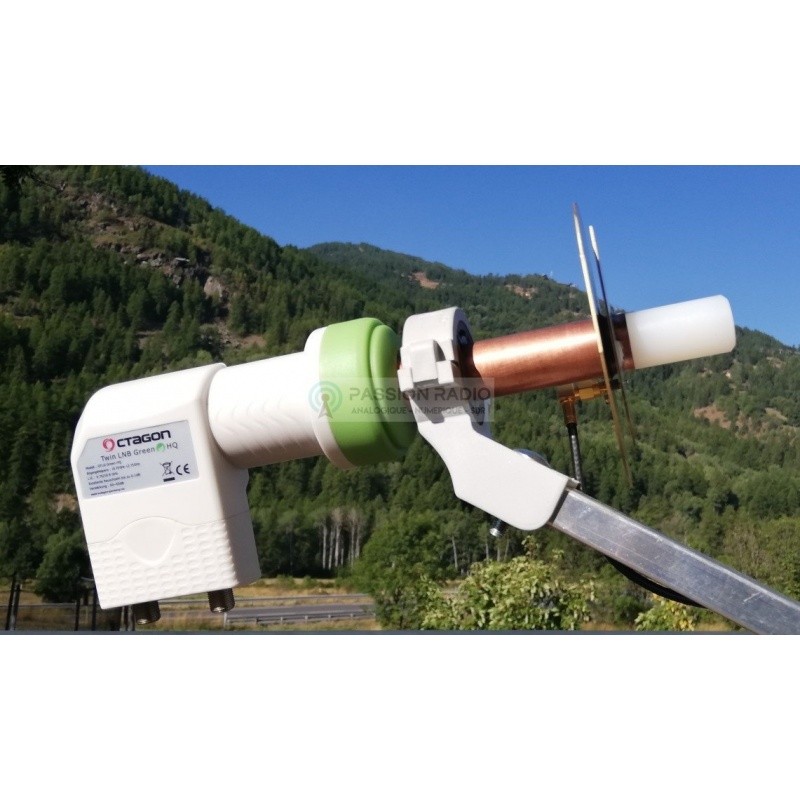

Le montage sur le support de la parabole est à faire juste avant le patch réflecteur, via le tube de la POTY et pas via le LNB. Une bague de réduction 40/23mm est recommandée pour le bon maintien de la POTY par le bras du LNB.

montage poty lnb 22mm

Utilisation connectique N

Il est possible de remplacer le connecteur SMA fourni, par un connecteur de type fiche N.

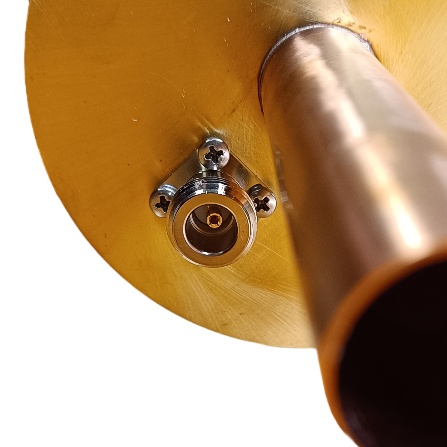

Il y a 2 trous supplémentaires sur la plaque de réflecteur pour placer un connecteur type N femelle avec embase plate comme ci-dessous (le modèle de connecteur N que nous avons actuellement en boutique ne convient pas au motage sur l'antenne patch) :

Le connecteur se fixe avec les vis M2.5. L'isolation du connecteur doit être raccourcie à 4 mm :

Montage de la lentille

Il peut arriver que l'insertion de la lentille dans le tube soit difficile car certaines lentilles peuvent avoir un diamètre légèrement supérieur ou bien le tube peut avoir une tolérance sur le coté inférieur.

Il est recommandé dans ce cas de placer la lentille au congélateur pendant 1 heure pour faciliter l'insertion.

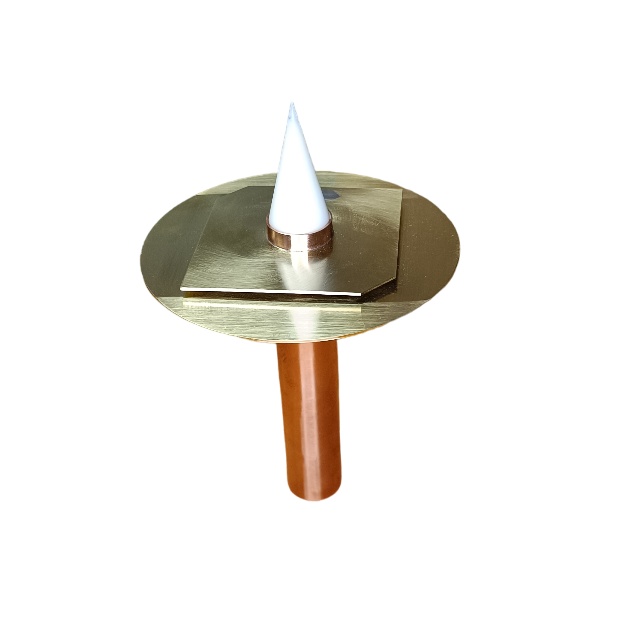

Lentille nouvelle version

Une nouvelle version de la lentille est disponible pour de meilleurs performance sur une antenne parabole de 60cm.

Vidéo Poty antenna + transverter dxpatrol de F4EGG

Questions



Soyez le premier à poser une question sur ce produit !


Question sur le produit

* Champs obligatoires
Envoyer

Avis

Cliquez ici pour donner votre avis

rating
High Quality
Manufactured to a high quality. Even though I have a good workshop with lathe, milling machine , pillar drill etc. I could have made my own. However considering each machine would need setting up and total time required. It wasn't worth it. Its all done for you and fits together perfectly with no errors. Very quick to assemble and Great Value for money.
rating
Test de la POTY
J'ai passé cette antenne à l’analyseur d'antenne N1201SA
qui monte a 2.7ghz - j'ai assemblé l'antenne en respectant bien la notice d'assemblage. Résultat sur 2.4ghz ROS de 1.8 ce qui est bon elle allume une parabole de 120cms - Je recommande personnellement la POTY je recommande sans publicité l'analyseur N1201SA et il y a sur YouTube un tuto en Français bien explicatif - je vais monter une antenne hélice et cet appareil et indispensable pour voir ou on est et régler l'aérien sur le 2.4 Ghz. 73

Télécharger

Doc antenne POTY (EN)

Télécharger (1.81M)

Documentation antenne patch 2.4 Ghz et 10Ghz pour QO-100

Manuel motntage POTY

Télécharger (180.42k)

Instruction de montage en français

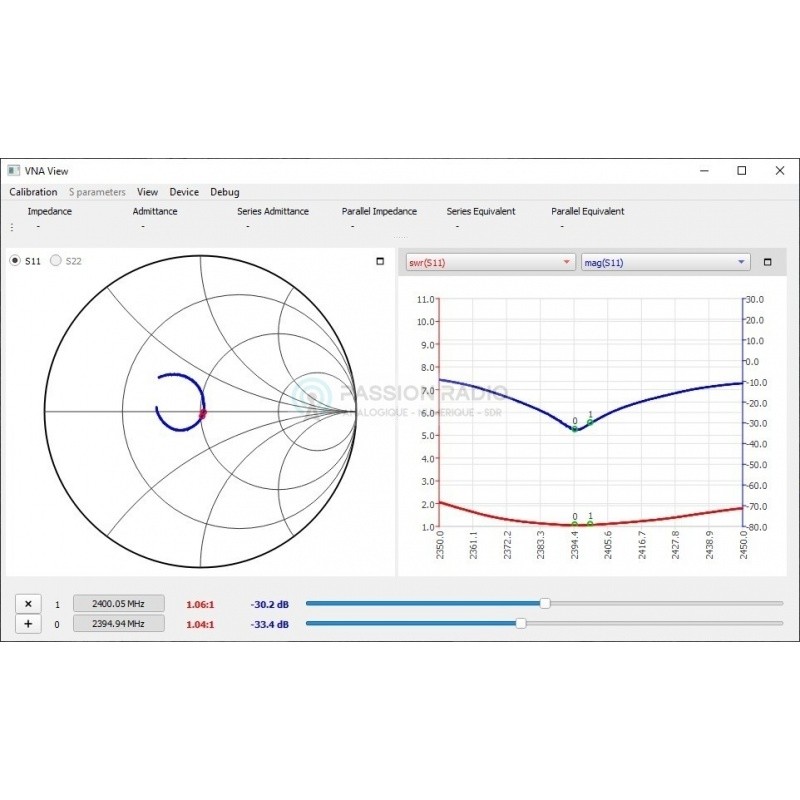

Mesure VNA antenne POTY

Télécharger (15.57k)

Mesure au VNA de l'antenne POTY voix montant 2.4Ghz par F4ASS

Diagramme POTY

Télécharger (345.67k)

Rayonnement, angle d'ouverture de l'antenne POTY.

Instructions montage POTY (FR)

Télécharger (1.55M)

Manuel de montage de l'antenne POTY pour le satellite Oscar 100 (QO-100) par F4EGG.
