Upconverter 2.4 GHz 10W QO-100 entrée 28/50/144/432 MHz VOX TCXO Agrandir l'image
Upconverter 2.4 GHz 10W QO-100 entrée 28/50/144/432 MHz VOX TCXO

QO100-AMPLI23CM-H10004-2723

Neuf

Amplificateur 2.4 GHz 10W QO-100 compatible Adalm Pluto

rating Aucun avis pour le moment

Amplificateur 13cm 2.4GHz pour QO-100 compatible avec l'utilisation d'un Adalm Pluto pour être opérationnel sur le satellite QO-100 en SDR avec une puissance maximum de 10W max. sur la bande 13cm de 2.4 GHz.

Avec TCXO intégré, puissance d'entrée de 10mW à 5W maximum, VOX PTT, pas de commutation PTT nécessaire. Il s'alimente de 10 à 24V avec une tension typique de 13,8V à 20V.

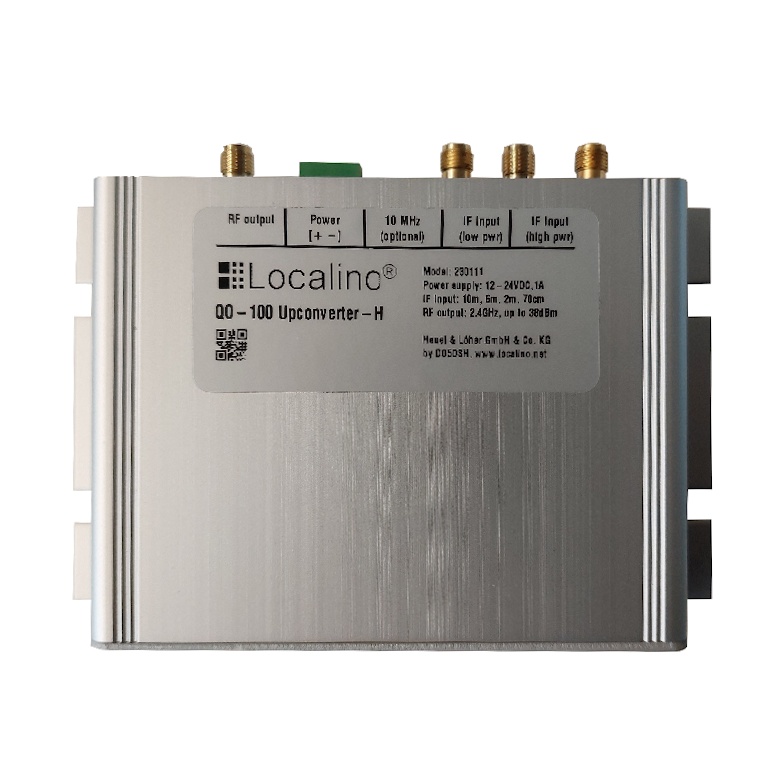

Livré avec : Ampli 2.4GHz Localino, livré en version modifiée amplificateur seul 13cm, montée et testée.

Plus de détails

399,00 € TTC

332,50 €

HT

En rupture, disponible sous 3-4 semaines

Télécharger

Fiche technique

  • Fréquence de sortie TX : 2400 MHz (13cm)
  • Fréquence d'entrée TX : 2400 MHz (13cm)
  • Puissance entrée TX : 7-10mW minimum
  • Puissance de sortie TX : 10W maximum @ 24V
  • Piloté par TCXO interne ou prise externe pour référence 10MHz
  • Avec filtre passe-bande 2.4 Ghz intégré
  • Indication par LED (Tension, verrouillage PLL, transmission de puissance)
  • Alimentation : 10-24V CC
  • Consommation : De 60mA (en veille) à 900mA (en TX 10W @ 20V)
  • Circuit de protection contre les pics de puissance indésirables, sur une courte durée
  • Connecteurs : SMA femelle
  • Prise référence externe 10 MHz
  • Dimensions : 100 x 80 mm
  • Design par : DO5DSH
  • Garantie 1 an sauf PA*

Rappel : Ce matériel requiert une licence radioamateur pour être utilisé. Il ne sera ni repris, ni remboursé d'amplificateur avec le PA grillé.

* La garantie ne couvre pas le PA ni la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou un problème sur la ligne coaxiale.
