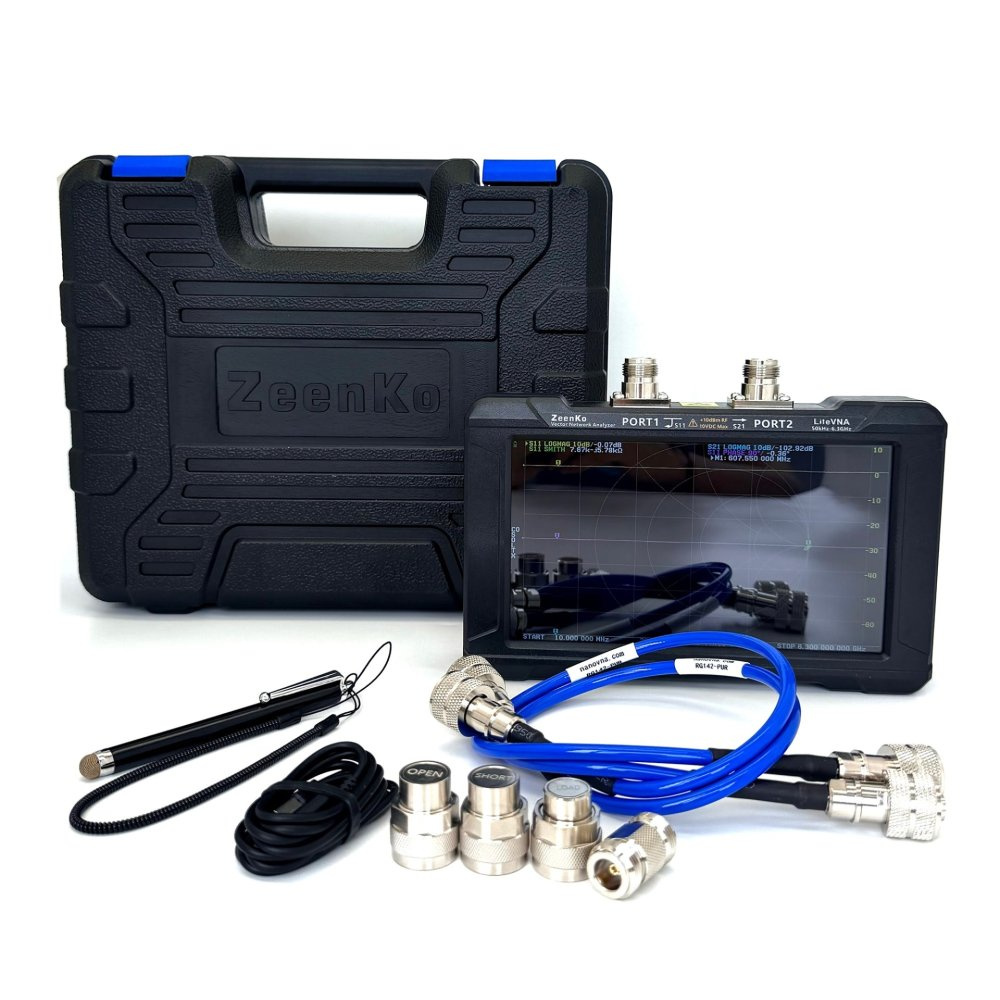

LiteVNA 67 Analyseur de réseau vectoriel portable VNA 50 kHz à 6,3 GHz écran 7" malette

• Type : analyseur de réseau vectoriel portable VNA.
• Plage de fréquences : 50 kHz à 6,3 GHz.
• Nombre de ports RF : 2.
• Connecteurs RF : Type N.
• Mesures : S11 en réflexion et S21 en transmission.
• Plage dynamique S21 : supérieure à 100 dB de 50 kHz à 3 GHz.
• Plage dynamique S21 : supérieure à 80 dB de 3 GHz à 6,3 GHz.
• Niveau de bruit de fond : inférieur à -50 dB de 50 kHz à 3 GHz.
• Niveau de bruit de fond : inférieur à -40 dB de 3 GHz à 6,3 GHz.
• Performance S11 / Return Loss : supérieure à 50 dB de 50 kHz à 3 GHz.
• Performance S11 / Return Loss : supérieure à 40 dB de 3 GHz à 6,3 GHz.
• Stabilité de fréquence : meilleure que 0,5 ppm.
• Niveau RF maximal admissible à l'entrée : +10 dBm.
• Tension continue maximale admissible sur l'entrée RF : 10 V DC.
• Atténuateur de source : intégré.
• Points de balayage directement sur l'appareil : de 21 à 1001 points.
• Points de balayage via USB : jusqu'à 65535 points.
• Écran : tactile capacitif 7 pouces.
• Batterie : batterie rechargeable intégrée de 7800 mAh.
• Interface : USB-C.
• Stockage : emplacement pour carte microSD.
• Poids : environ 1,7 kg.

Mesures S11 : antennes et circuits RF

Le port S11 permet d'analyser la réflexion du signal sur le dispositif connecté. Cette mesure est particulièrement utile pour le réglage des antennes et des réseaux d'adaptation d'impédance.

• Mesure du ROS / SWR / VSWR.
• Mesure du Return Loss.
• Mesure du coefficient de réflexion.
• Mesure de l'impédance complexe.
• Affichage de la résistance.
• Affichage de la réactance.
• Recherche de la fréquence de résonance d'une antenne.
• Mise au point de réseaux d'adaptation d'impédance.
• Analyse de l'adaptation d'une antenne sur une large plage de fréquences.

Mesures S21 : filtres, câbles et circuits RF

La mesure S21 permet de déterminer comment un signal traverse un dispositif RF. Elle est notamment utilisée pour caractériser des filtres, câbles coaxiaux, atténuateurs ou autres composants passifs.

• Mesure des pertes d'insertion.
• Mesure de la transmission entre les deux ports.
• Analyse de la réponse en fréquence d'un filtre.
• Mesure de la bande passante.
• Mesure de la réjection d'un filtre.
• Analyse de la réponse en amplitude.
• Analyse de la réponse en phase.
• Mesure des pertes dans un câble coaxial.
• Caractérisation de composants RF passifs.

Affichages disponibles

Les résultats peuvent être visualisés sous différentes représentations selon le type de mesure réalisée.

• LOGMAG : magnitude logarithmique.
• PHASE : phase du signal.
• DELAY : délai de groupe.
• SMITH : diagramme de Smith.
• SWR : rapport d'ondes stationnaires.
• POLAR : représentation polaire.
• LINEAR : magnitude linéaire.
• REAL : partie réelle.
• IMAG : partie imaginaire.
• RESISTANCE : résistance.
• REACTANCE : réactance.

Analyse dans le domaine temporel : TDR et DTF

Le LiteVNA 67 peut exploiter les mesures effectuées dans le domaine fréquentiel afin d'obtenir une représentation dans le domaine temporel grâce à une transformation IFFT.

Cette fonction permet notamment d'effectuer des analyses de type TDR - Time Domain Reflectometry et DTF - Distance To Fault.

• Recherche de défauts sur un câble coaxial.
• Localisation approximative d'une discontinuité d'impédance.
• Détection d'un connecteur défectueux.
• Détection d'une mauvaise adaptation sur une ligne.
• Estimation de la distance jusqu'à un défaut.
• Réglage du facteur de vélocité du câble pour convertir le temps de propagation en distance.

Atténuateur de source intégré

Le LiteVNA 67 dispose d'un atténuateur de source intégré. Cette fonction permet de contrôler et de réduire le niveau du signal injecté dans le dispositif testé.

Elle peut notamment être utile lors de la caractérisation de certains circuits actifs tels que des amplificateurs ou des mélangeurs, pour éviter de leur appliquer un niveau RF trop élevé.

Attention : l'atténuateur de source agit sur le signal généré par le LiteVNA. Il ne protège pas l'entrée de mesure contre une puissance RF excessive provenant du dispositif testé.

Le niveau maximal admissible à l'entrée du LiteVNA 67 est de +10 dBm. L'appareil ne doit donc jamais être connecté directement à la sortie RF d'un émetteur ou d'un amplificateur de puissance sans utiliser une atténuation et une protection appropriées.

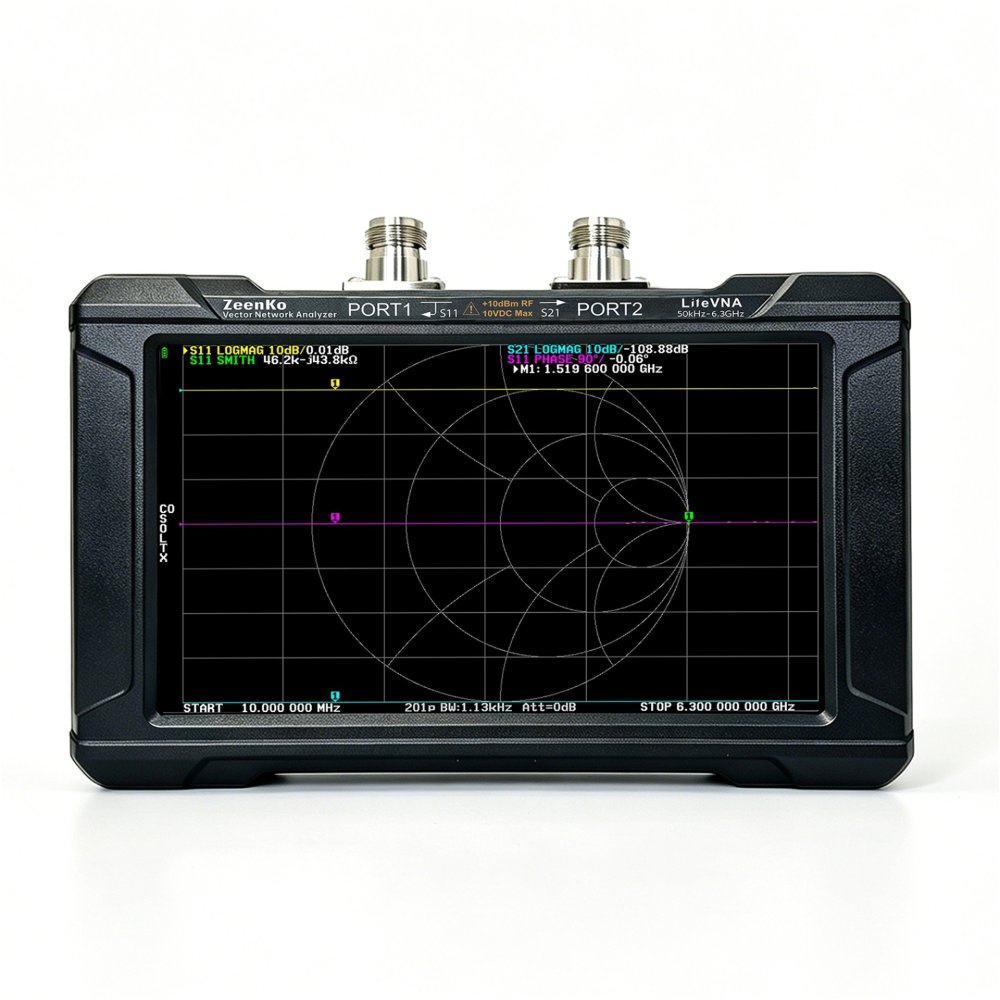

Grand écran tactile capacitif 7 pouces

Le grand écran tactile de 7 pouces constitue l'une des principales évolutions du LiteVNA 67 par rapport aux modèles LiteVNA plus compacts.

Il facilite la lecture des courbes, des marqueurs et des diagrammes de Smith directement sur l'appareil, sans nécessiter systématiquement la connexion à un ordinateur.

Ce format est particulièrement intéressant pour une utilisation sur établi, en laboratoire, lors de la maintenance d'installations radio ou pour les réglages d'antennes sur le terrain.

Connecteurs RF Type N

Les deux ports RF du LiteVNA 67 utilisent des connecteurs Type N.

Par rapport aux connecteurs SMA des LiteVNA 62 et LiteVNA 64, les connecteurs N offrent une connectique plus robuste et particulièrement adaptée à une utilisation régulière avec des câbles de mesure et équipements RF.

Des adaptateurs peuvent être utilisés pour effectuer des mesures sur des équipements disposant de connecteurs SMA, BNC, UHF / PL, TNC ou d'autres formats RF.

Connexion USB-C avec ordinateur et Android

Le LiteVNA 67 peut fonctionner de manière autonome grâce à son écran tactile, mais il peut également être relié à un ordinateur ou à un appareil Android par son interface USB-C.

L'utilisation d'un logiciel compatible NanoVNA / LiteVNA permet d'enregistrer et d'exploiter plus facilement les mesures, de travailler sur de longues séquences de balayage et d'effectuer des analyses complémentaires.

• Connexion à un PC via USB-C.
• Connexion possible avec un appareil Android compatible.
• Enregistrement des mesures.
• Post-traitement des courbes.
• Utilisation jusqu'à 65535 points de balayage via USB.

Stockage sur carte microSD

Le LiteVNA 67 dispose également d'un emplacement pour carte microSD permettant notamment d'enregistrer des données et des captures d'écran directement depuis l'appareil.

Applications radioamateurs

Avec une couverture allant de 50 kHz à 6,3 GHz, le LiteVNA 67 couvre la quasi-totalité des bandes couramment utilisées par les radioamateurs ainsi que de nombreuses bandes ISM.

• Réglage d'antennes HF.
• Mesures sur la bande 50 MHz.
• Mesures VHF 144 MHz.
• Mesures UHF 430 MHz.
• Mesures sur 1,2 GHz.
• Mesures sur 2,4 GHz.
• Expérimentations radio jusqu'à 5,8 GHz.
• Contrôle de ROS d'antennes.
• Recherche des fréquences de résonance.
• Mesure de lignes coaxiales.
• Contrôle de filtres RF.
• Développement de préamplificateurs et circuits RF, en respectant les niveaux admissibles du VNA.

Applications IoT, LoRa, WiFi et RF

La couverture jusqu'à 6,3 GHz permet également d'utiliser le LiteVNA 67 pour de nombreuses applications liées aux systèmes IoT et aux communications sans fil.

• Mesures d'antennes LoRa et LoRaWAN.
• Mesures sur les bandes ISM 433 MHz.
• Mesures sur les bandes 868 MHz.
• Mesures sur les bandes 915 MHz.
• Mesures d'antennes WiFi 2,4 GHz.
• Mesures sur les systèmes RF 5 GHz et 5,8 GHz.
• Caractérisation de filtres et réseaux d'adaptation RF.

Comparatif gamme LiteVNA

Firmware, logiciels et documentation LiteVNA

Les firmwares, logiciels et documents techniques pour le LiteVNA 67 sont regroupés dans le dossier de téléchargement LiteVNA. Il contient notamment les fichiers de mise à jour du firmware, le manuel utilisateur ainsi que plusieurs logiciels compatibles pour Windows, Linux et macOS.

Accéder au dossier de téléchargement LiteVNA

• Firmware LiteVNA 67 : fichier liteVNA67-260713.bin, version datée du 13 juillet 2026. Télécharger / afficher le firmware LiteVNA 67.
• Carte de la structure des menus : document PDF LiteVNA Menu Structure Map 1.2 présentant l'arborescence des menus de l'appareil. Consulter la carte des menus.
• NanoVNA-App pour Windows : archive NanoVNA-App-v1.1.218.7z, permettant de piloter et d'exploiter les mesures du VNA depuis un ordinateur. Télécharger NanoVNA-App v1.1.218.
• VNA-QT pour Windows : archive vna_qt_windows-18G.7z. Télécharger VNA-QT.
• NanoVNASaver pour Windows 64 bits : Télécharger NanoVNASaver Windows x64.
• NanoVNASaver pour Windows 32 bits : Télécharger NanoVNASaver Windows x86.
• NanoVNASaver pour Linux : Télécharger NanoVNASaver Linux.
• NanoVNASaver pour macOS : Télécharger NanoVNASaver macOS.

Important : avant toute mise à jour, vérifiez que le fichier de firmware correspond exactement à votre modèle (LiteVNA 62, 64 ou 67). Il est recommandé de consulter la documentation et les instructions de mise à jour avant de charger un nouveau firmware dans l'appareil.

Support communautaire LiteVNA

Les utilisateurs du LiteVNA peuvent également rejoindre le groupe LiteVNA sur Groups.io. Ce groupe permet d'échanger avec d'autres utilisateurs autour de l'utilisation des analyseurs LiteVNA, des mesures RF, de la calibration, des firmwares et des logiciels compatibles.

Il constitue une ressource complémentaire utile pour rechercher des retours d'expérience, consulter les discussions existantes et poser des questions techniques sur les différents modèles LiteVNA.
