Analyseur RigExpert AA-55 ZOOM Bluetooth 60 kHz à 55 MHz

rating Aucun avis pour le moment

Le RigExpert AA-55 ZOOM Bluetooth est conçu pour mesurer le ROS (rapport d'ondes stationnaires), l'affaiblissement de retour, l'affaiblissement du câble, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la gamme de 60 kHz à 55 MHz.

Une fonction ZOOM intégrée rend les mesures graphiques particulièrement efficaces.

  • Gamme de fréquences : 0,06 à 55 MHz
  • Entrée de fréquence : Résolution de 1 kHz
  • Mesure pour les systèmes de 25, 50, 75, 100, 150, 200, 300, 450 et 600 - Ohm
  • Plage de mesure du TOS : 1 à 100 en mode numérique, 1 à 10 en mode graphique
  • Affichage du TOS : indicateur numérique ou analogique
  • Gamme R et X : 0...10000, -10000...10000 en mode numérique,
  • 0...1000, -1000...1000 en mode graphique.

Exemples d'utilisation : Vérification rapide d'une antenne, accorder une antenne à la résonance, comparaison des caractéristiques d'une antenne avant et après un événement particulier (pluie, ouragan, etc.), réalisation de stubs coaxiaux ou mesure de leurs paramètres, test de câble et localisation de défauts, mesure de la perte de câble et de l'impédance caractéristique, et mesure de la capacité ou de l'inductance de charges réactives.

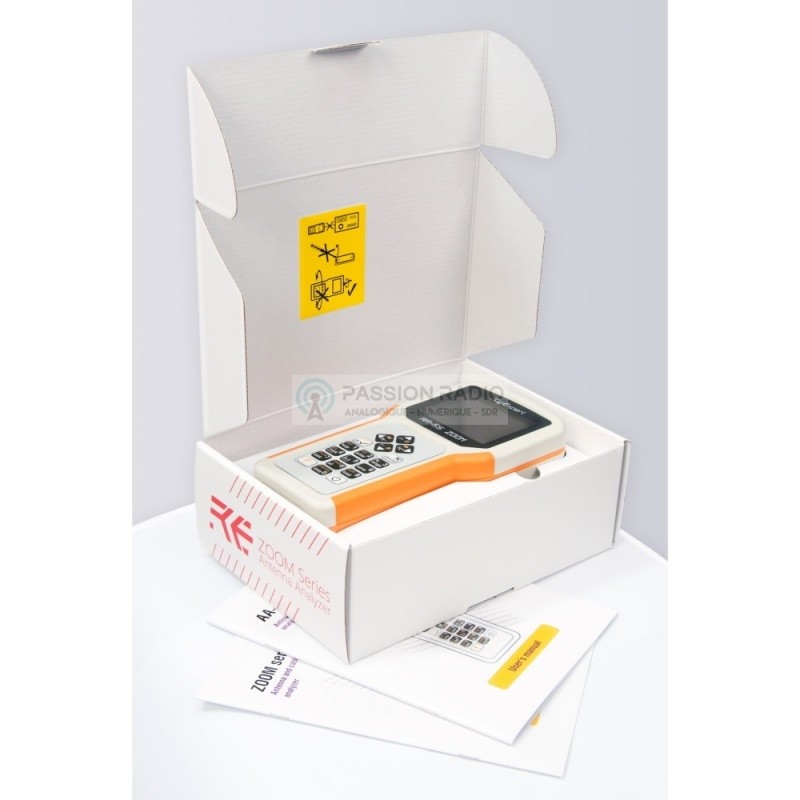

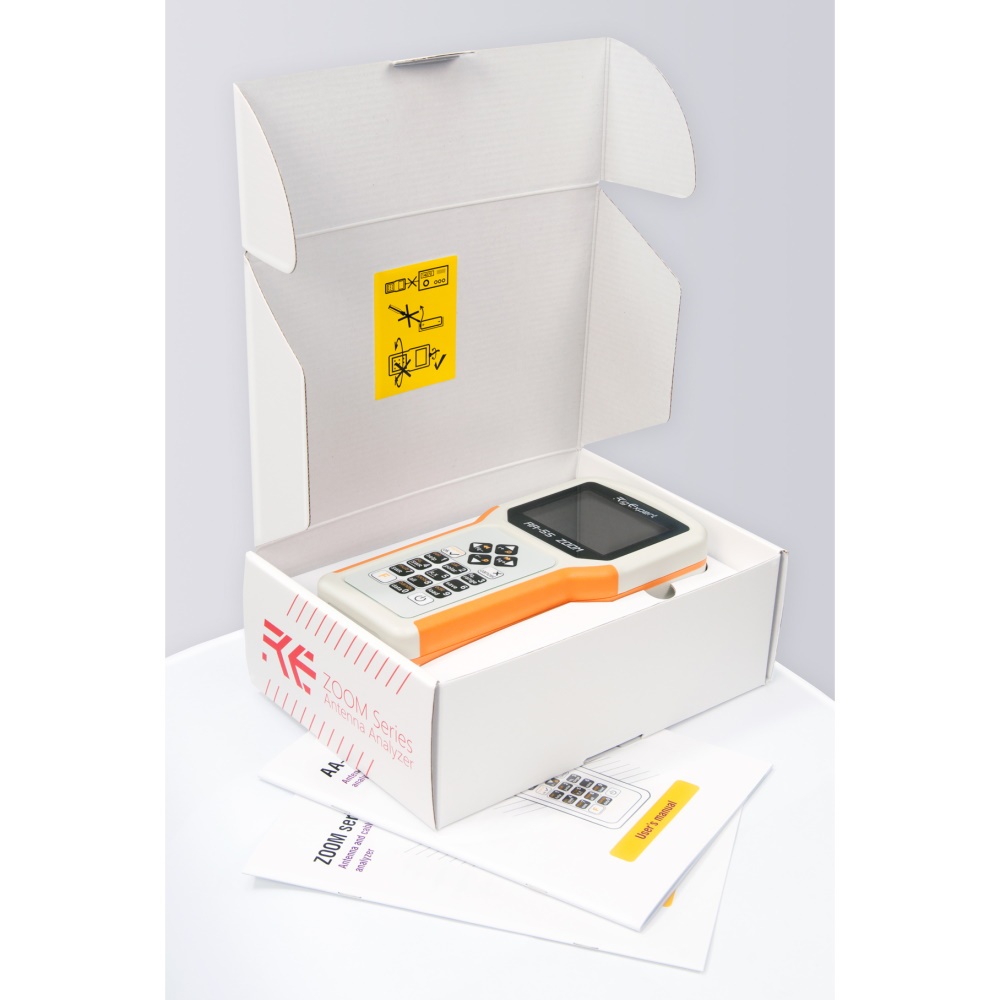

Livré avec : 1 Rig Expert AA-55 ZOOM Bluetooth, 1 étui souple, 1 câble USB, 1 manuel d'utilisation, 1 lot de piles alcalines.

Plus de détails

341,05 € HT

359,00 €

En stock

   1 pièce disponible, expédié de France en 24-72h.

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Télécharger

Fiche technique

Modes d'affichage :
- TOS à une ou plusieurs fréquences
- TOS, perte de retour, R, X, Z, L, C et angle de phase à une seule fréquence.
- Graphique TOS, 100 points
- Diagramme R, X, 100 points

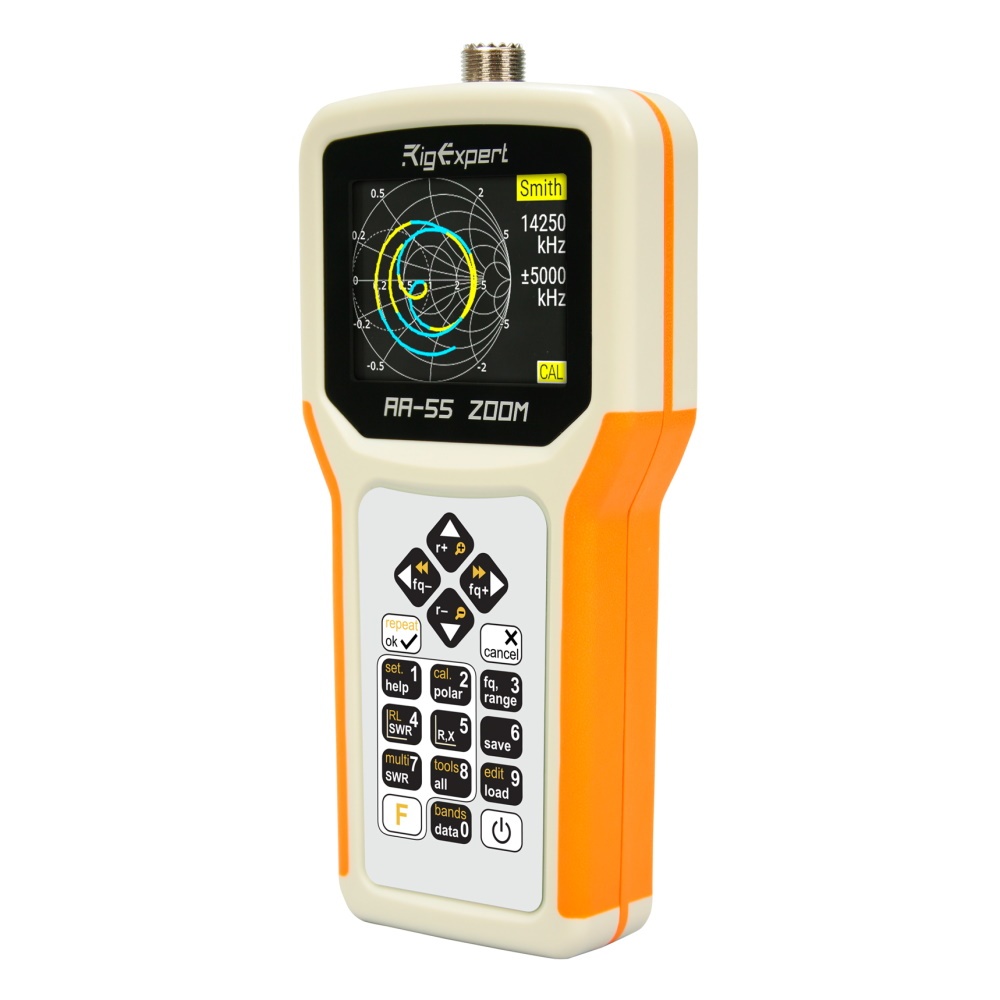

- Diagramme de Smith, 100 points
- Tableau des pertes de retour, 100 points
- Outils de câble (perte et impédance caractéristique)

Calibrage optionnel à charge courte ouverte.
Mémoire  :
- 10 emplacements pour enregistrer les résultats de mesure

Sortie RF :
- Type de connecteur : UHF Femelle (SO-239)
- Forme du signal de sortie : carré, 0,06 à 55 MHz
- Puissance de sortie : +13 dBm (à une charge de 50 Ohms)

Alimentation :
- 2 piles alcalines de 1,5 V, type AA ou 2 piles Ni-MH de 1,2 V, type AA*.
- Max. 4 heures de mesure continue, max. 2 jours en mode veille lorsque des piles complètement chargées sont utilisées.

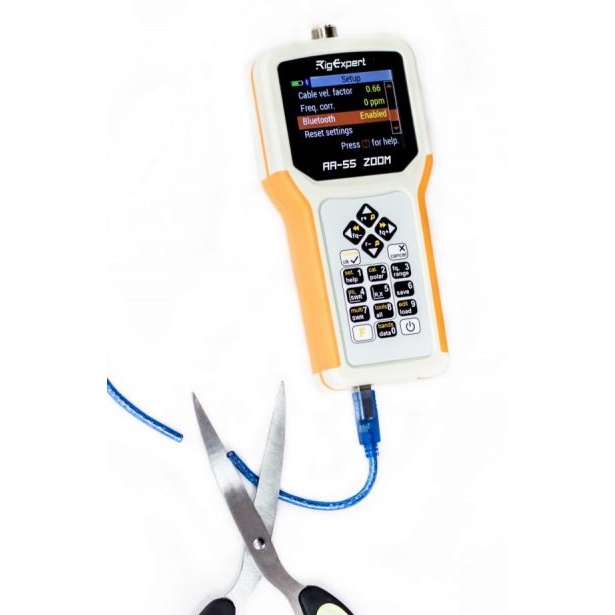

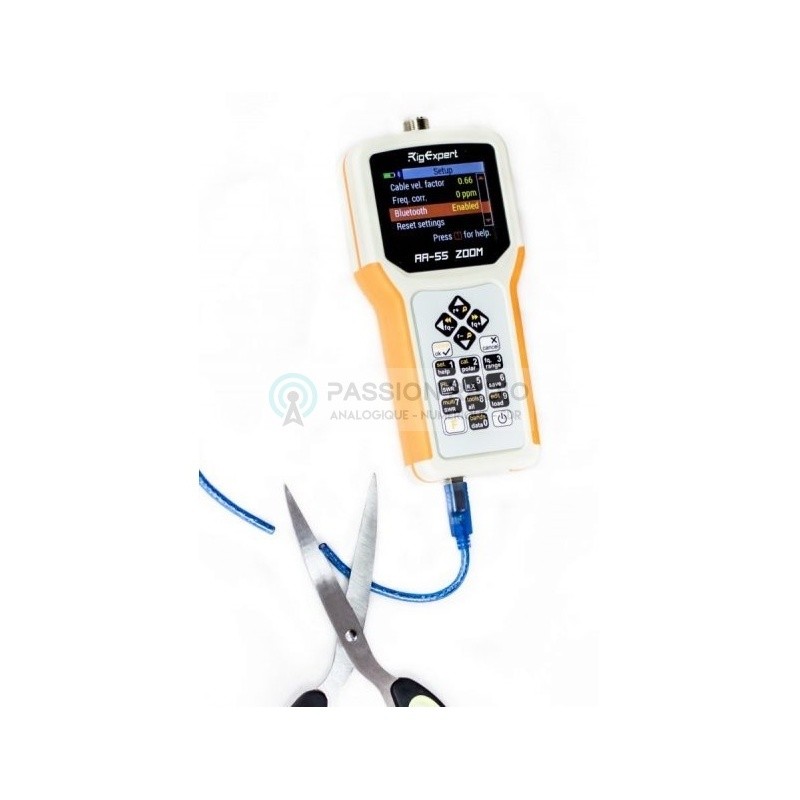

- Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec prise USB, il est alimenté par ces sources.

Interface :
- Écran TFT couleur 320×240
- Touches 6×3 sur le clavier étanche
- Menus et écrans d'aide multilingues
- Connexion USB à un ordinateur personnel

Spécification Bluetooth v.2.0, Classe B. Compatible avec Android OS ver. 4.0 et plus.
Dimensions : 103 mm x 207 mm x 37 mm
Température de fonctionnement : 0 à 40°C
Poids : 310 g sans batteries
Garantie : 2 ans
Normes CE

Le RigExpert AA-55 ZOOM Bluetooth est fabriqué en Ukraine.

*Les piles ne sont pas fournies avec l'analyseur.

Fonctionnement

Le diagramme de structure de la solution Rig Expert AA55 ZOOM Bluetooth :

how-it-works

Le "cerveau" de l'analyseur est un microcontrôleur RISC 32 bits STM. Il contrôle une puce PLL Si5351 fonctionnant à 500 MHz et générant deux signaux sinusoïdaux. Les deux signaux sont filtrés par un filtre passe-bas et passent ensuite par des conformateurs d'impulsions, produisant deux signaux carrés avec des niveaux CMOS.
L'interface USB permet de connecter l'analyseur au PC. L'analyseur utilise une mémoire Flash interne pour stocker les résultats de mesure (10 emplacements mémoire).

Vue des détails

Schéma du pont résistif et de sa connexion au mélangeur :

Le commutateur qui est contrôlé par l'unité centrale alimente le signal du côté certain du pont vers la puce du mélangeur. Lorsque la charge est totalement active et que sa résistance est de 50 Ω, le pont est équilibré et le commutateur émet le même signal dans les deux positions. Ceci élimine le besoin de calibrer l'analyseur, et donne également une très bonne précision au voisinage de SWR=1.
