miniVNA PRO² Analyseur Bluetooth 0.1 - 230 Mhz Appareils mesure RF MINIVNA-PRO2-366 Agrandir l'image

Wimo France

MINIVNA-PRO2-366

Neuf

Allemagne

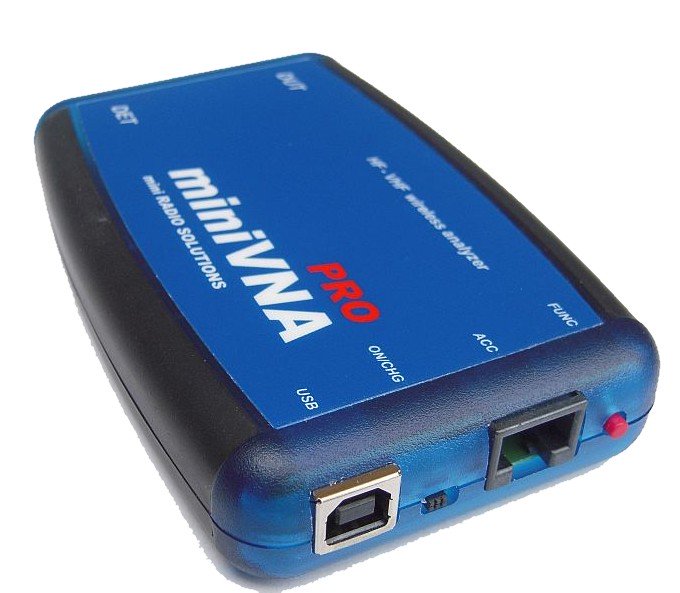

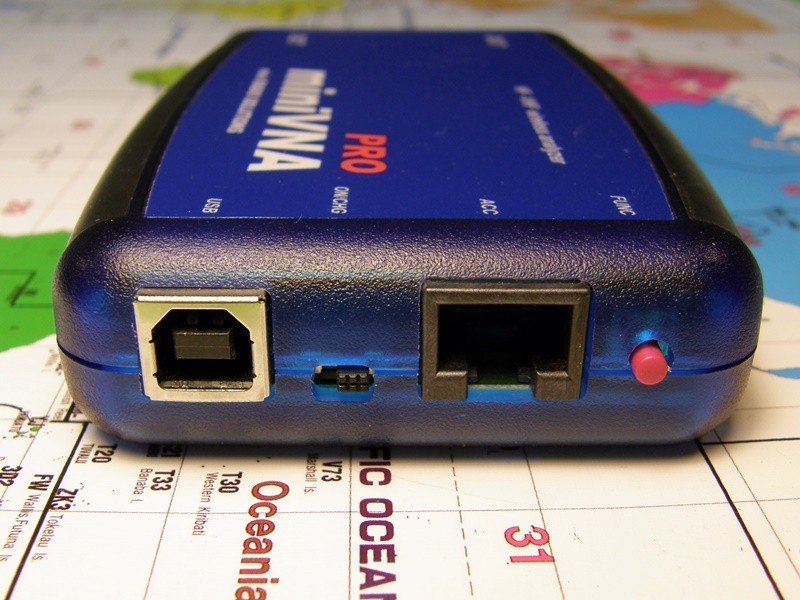

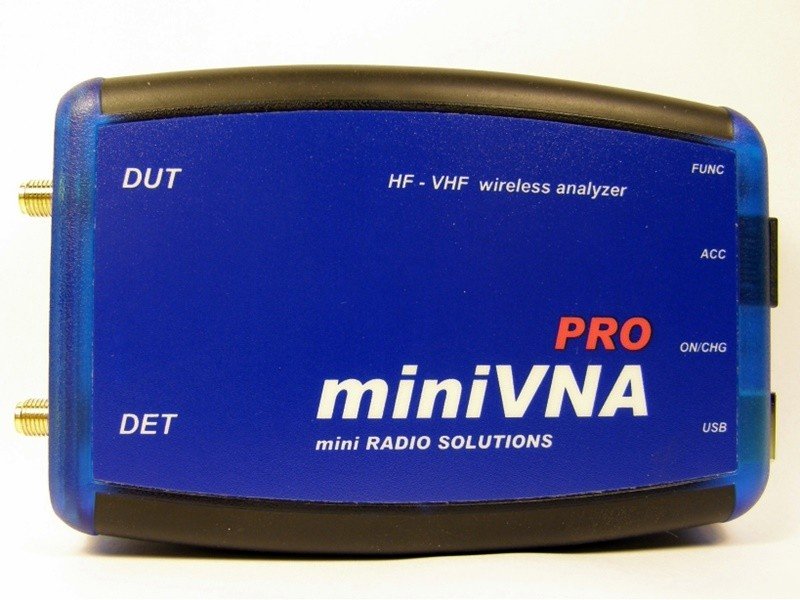

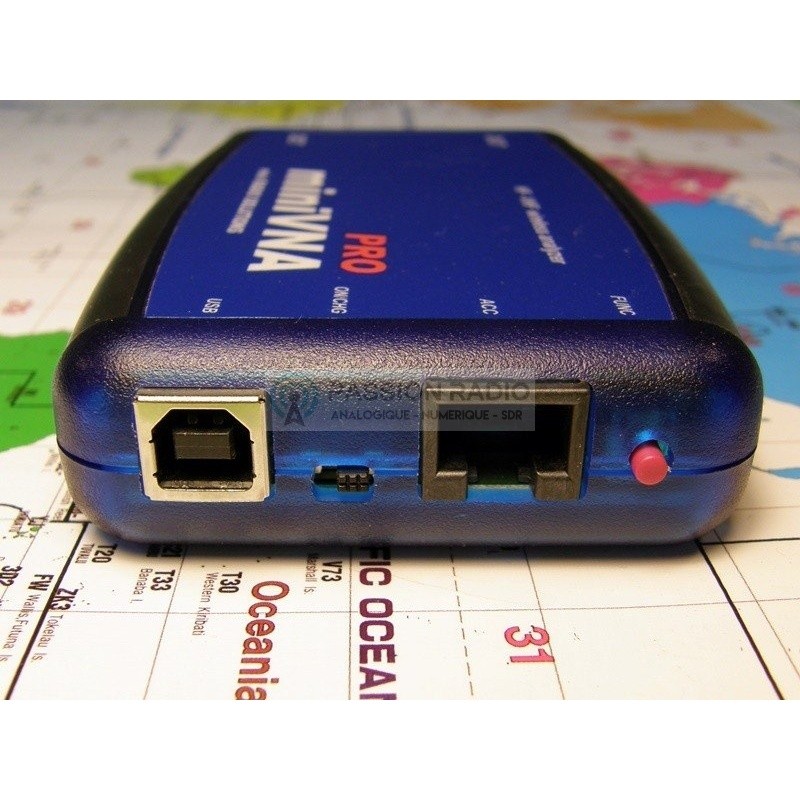

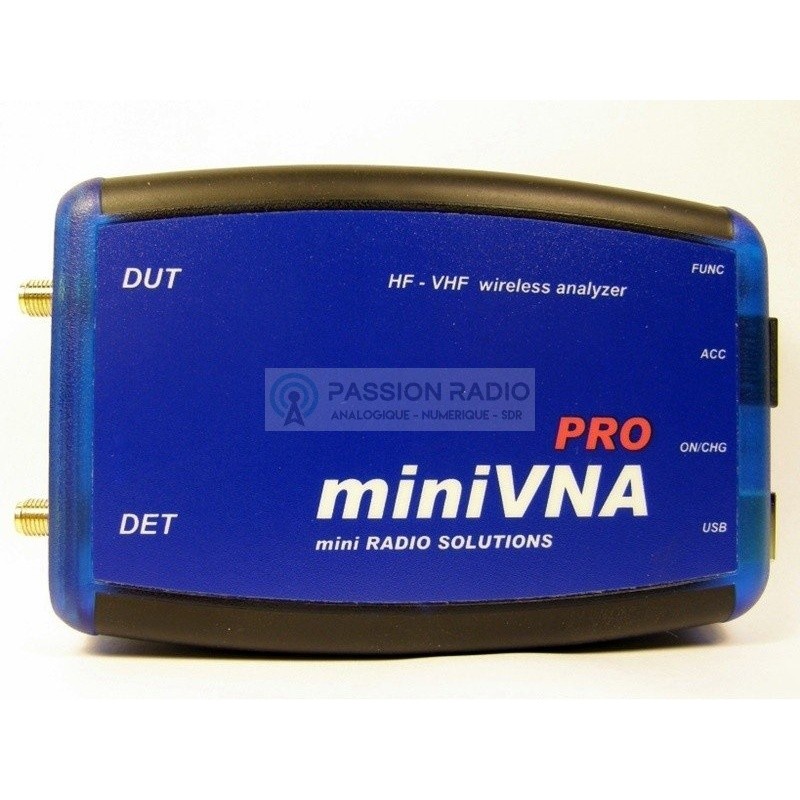

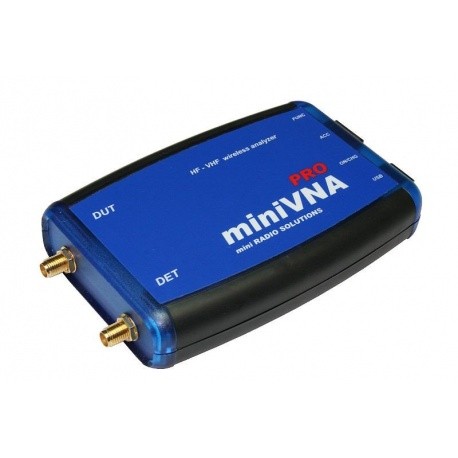

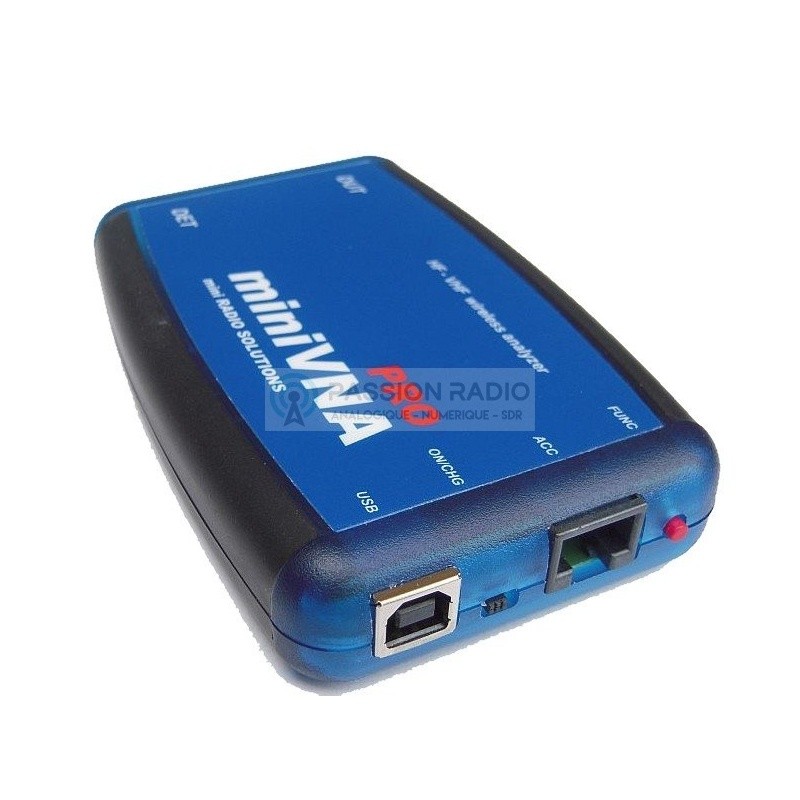

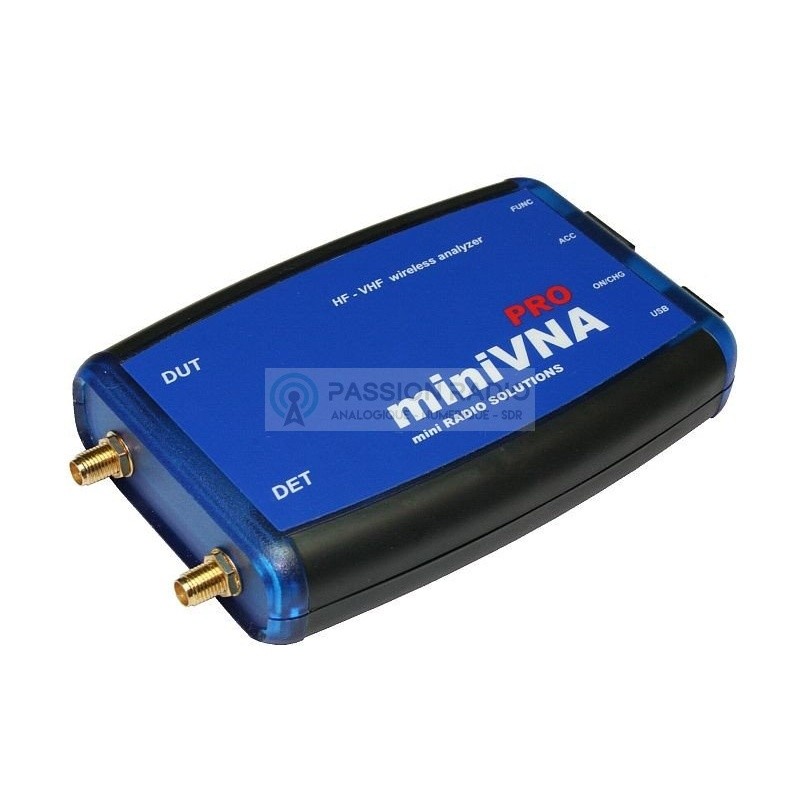

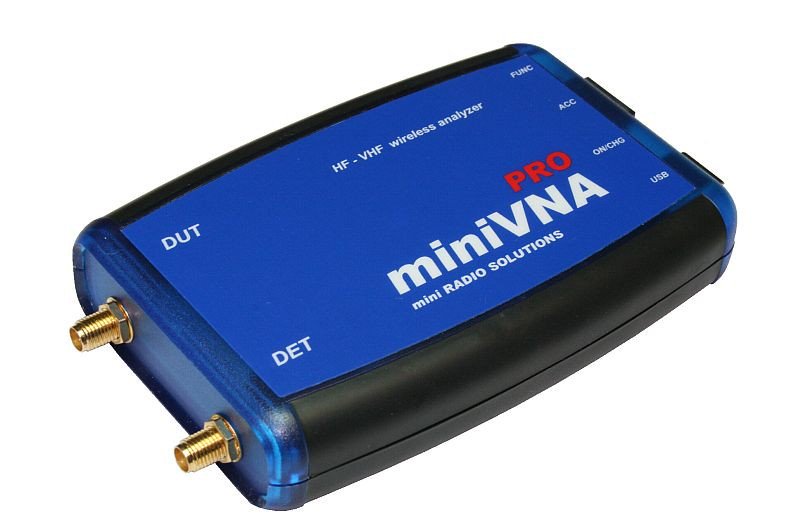

miniVNA PRO² Analyseur Bluetooth 0.1 - 230 Mhz

Le nouveau mini-VNA Pro² BT est un analyseur d'antenne et de réseau VNA portable qui couvre de 0.1 à 230Mhz, il est doté d'une batterie interne Li-ion de 1000mAh et d'une interface Bluetooth pour utiliser le mini-VNA Pro BT à l'extérieur, directement à la base de l'antenne.

Nouvelle version MiniVNA Pro2 BT depuis Juin 2018
Amélioration de la dynamique à 100 dB (au lieu de 90 dB)
Fréquence étendue à 230 MHz (au lieu de 200 MHz)
Nouveau convertisseur 24 bit
Amélioration du connectivité Bluetooth

Caractéristiques du mini-VNA Pro² BT :

  • Gamme de fréquence de 0.1 à 230 MHz
  • Gamme d'impédance Z de 1 à 1000 Ω
  • 2 sorties HF séparées pour I/Q et mesure SDR
  • Adaptateur Bluetooth (Class 1)
  • Batterie interne 1000 mAh incluse (4h d'autonomie)
  • Consommation : 220 mA @3.6V
  • Connecteurs SMA femelle
  • Logiciel pour PC Windows, Linux et MAC et application Android BlueVNA
  • Livré avec : Mini VNA Pro² BT, batterie 1000mAh, câble USB, manuel en anglais.

Plus de détails

465,00 € TTC

387,50 € HT

Disponible sur commande sous 1-2 mois

Télécharger

Manuel minivna PRO

Manuel d'utilisation du miniVNA PRO en anglais 905.41k

Fiche technique

Caractéristiques du mini-VNA Pro² BT

Gamme de fréquences de 0.1 à 230 MHz
Calibration utilisant la charge ouverte ou court-circuit pour des résultats plus précis
Gamme d'impédance Z de 1 à 1000 Ω
Deux ports VNA avec affichage S11 et S12; résultats affichés et sauvegardés

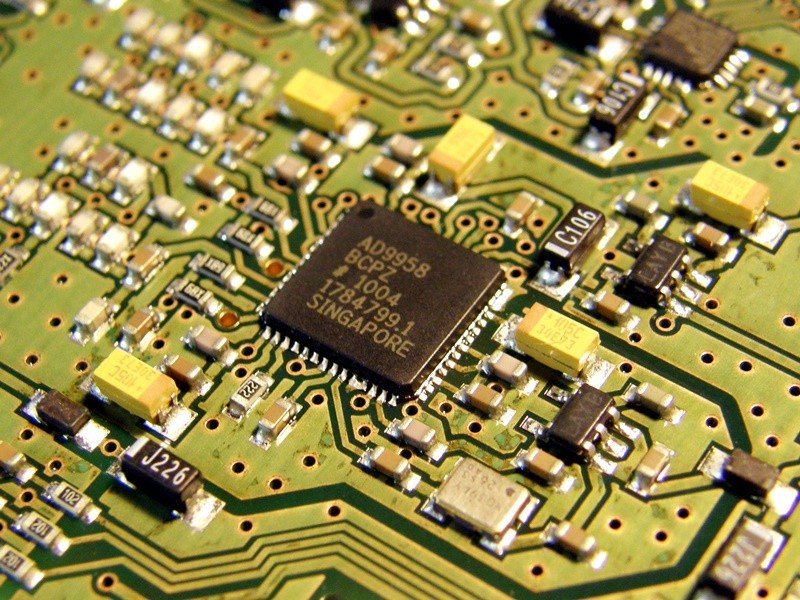

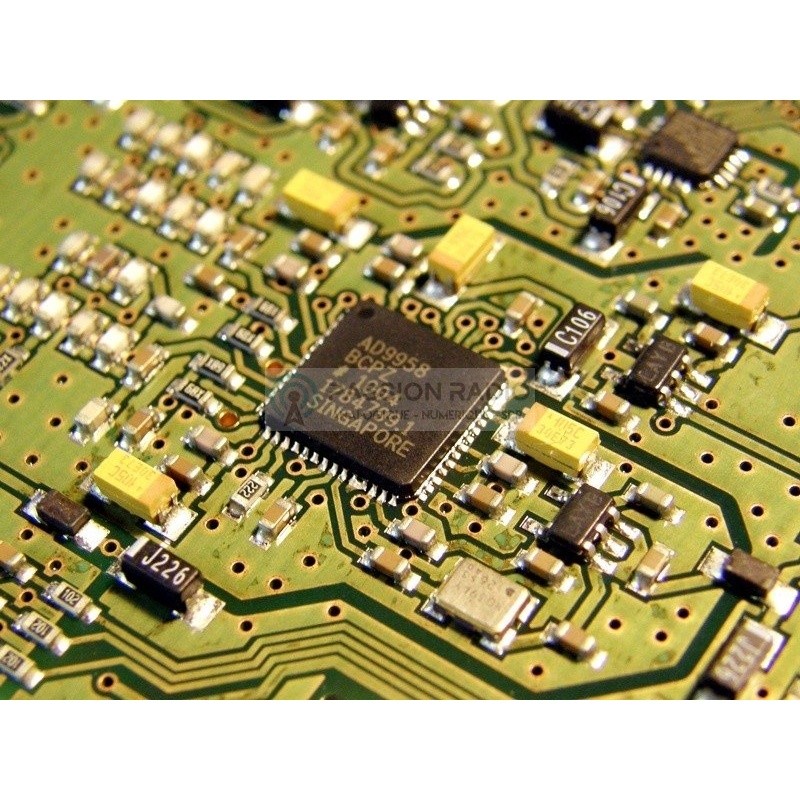

Générateur DDS I/Q avec puissance de sortie 0 dBm
2 sorties HF séparées pour I/Q pour les expériences SDR
Adaptateur Bluetooth (Class 1)

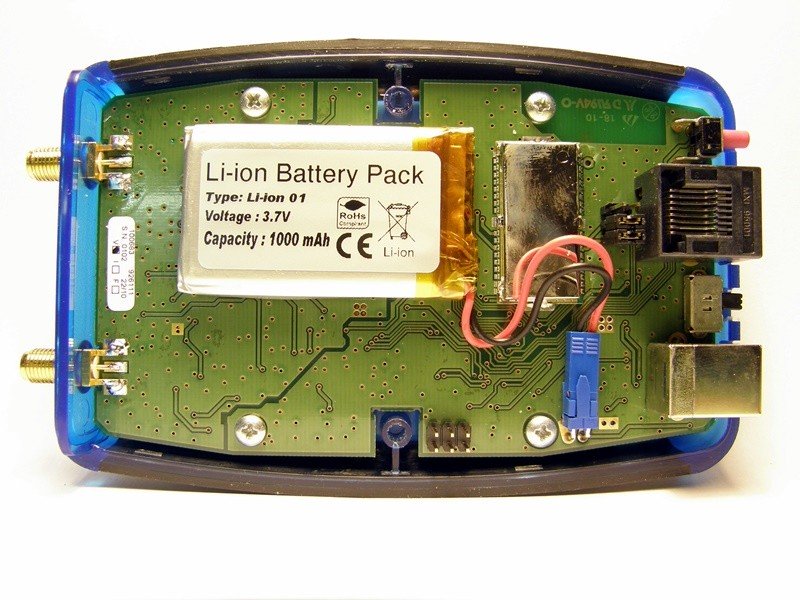

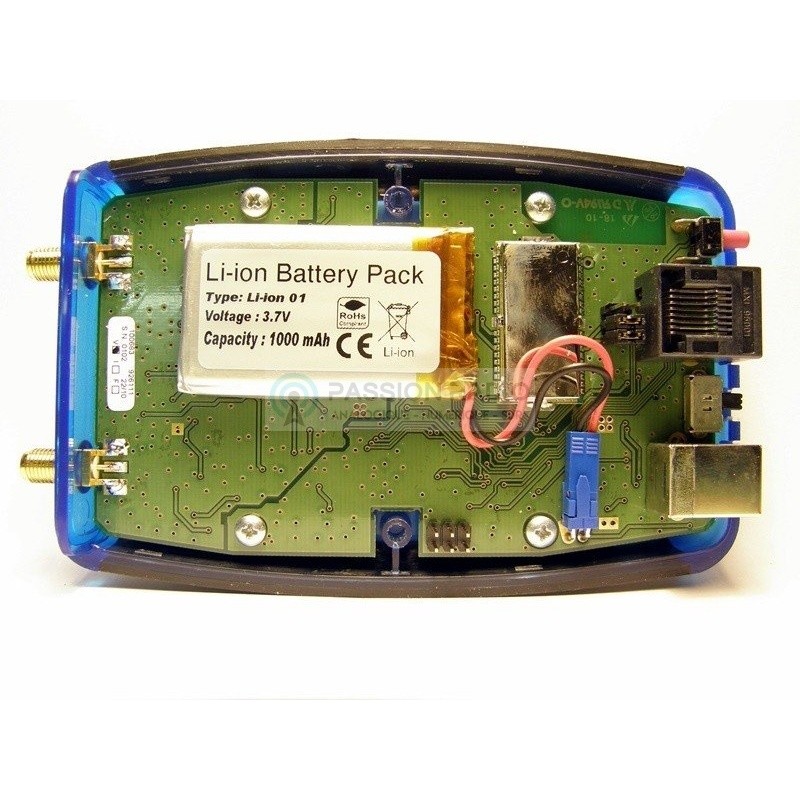

Batterie Li-ion 1000 mAh incluse (4h d'autonomie)
Chargeur de batterie inclus
Port accessoire pour de futures interfaces et extensions de fréquence
Faible consommation, 220 mA @3.6V en mode analyseur utilisant le port USB
Mode économie d'énergie

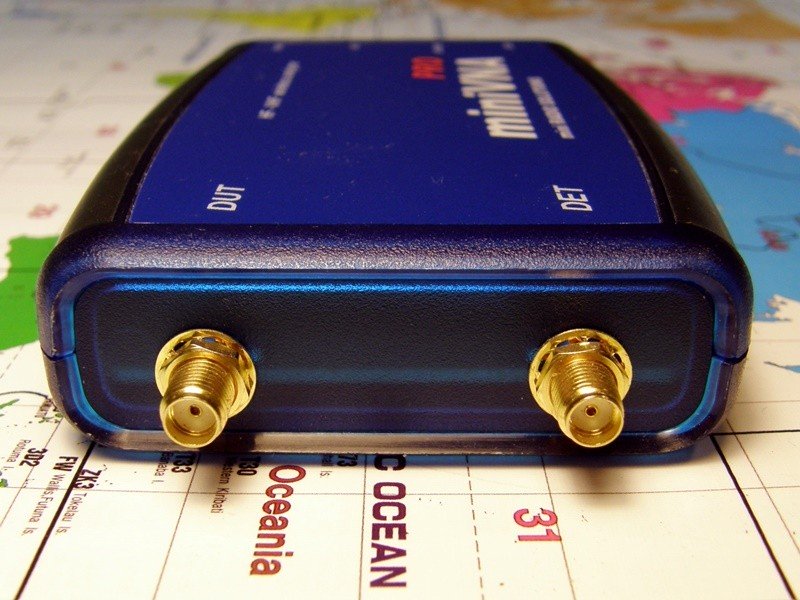

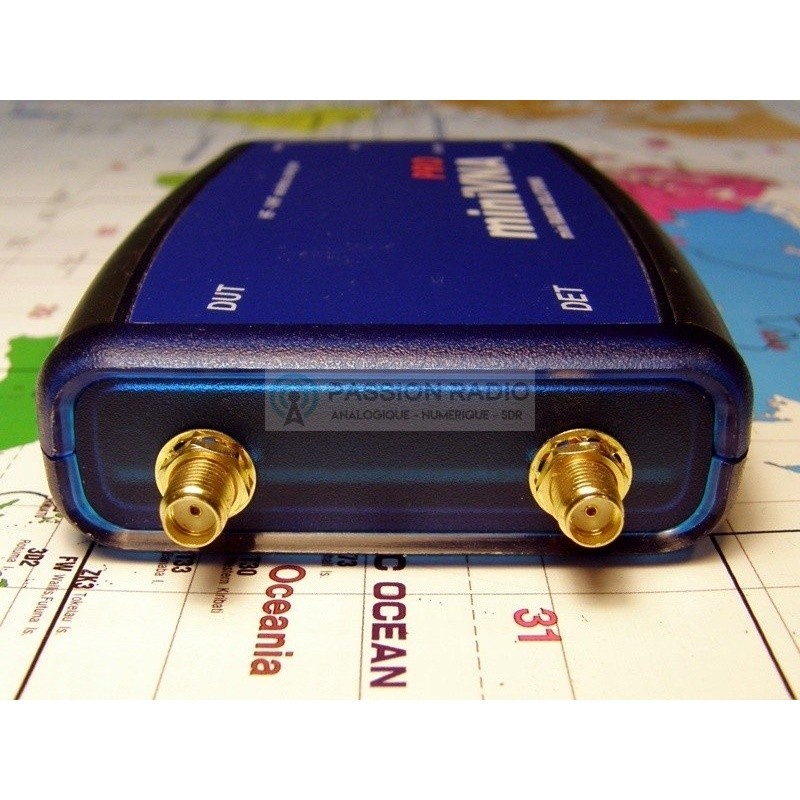

Connecteurs SMA pour un meilleur isolement
Gamme dynamique étendue: jusqu'à 100 dB pour l'émission
Mises à jour du firmware
Interface conviviale pour PC Windows, Linux et MAC
Abaque de Smith intégré dans le logiciel
Mesure des paramètres dynamiques quartz, longueur des câbles & plus
Données d'exportation dans plusieurs formats; JPEG, Excel, ZPLOT, S2P, PDF

L'application Android Blue VNA pour MINI-VNA Pro² BT est en développement permanent et à télécharger sur le Google Playstore.

Pour ordinateur, le logiciel recommandé est vna/J de DL2SBA, écrit en Java et compatible Windows, MacOS et Linux.
