NanoVNA-F Analyseur antenne VNA BH5HNU Agrandir l'image

Deepelec

NANOVNA-F-945

Neuf

Chine

NanoVNA-F Analyseur antenne VNA 50KHz à 1500MHz boitier métal - Deepelec

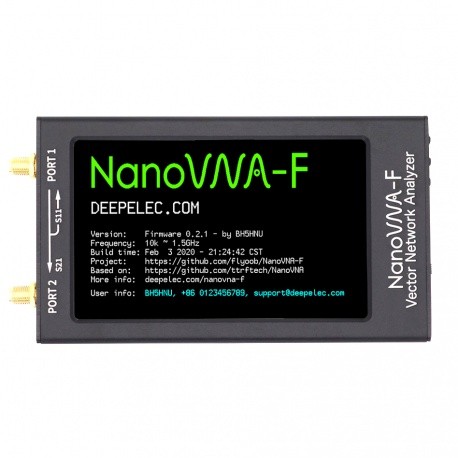

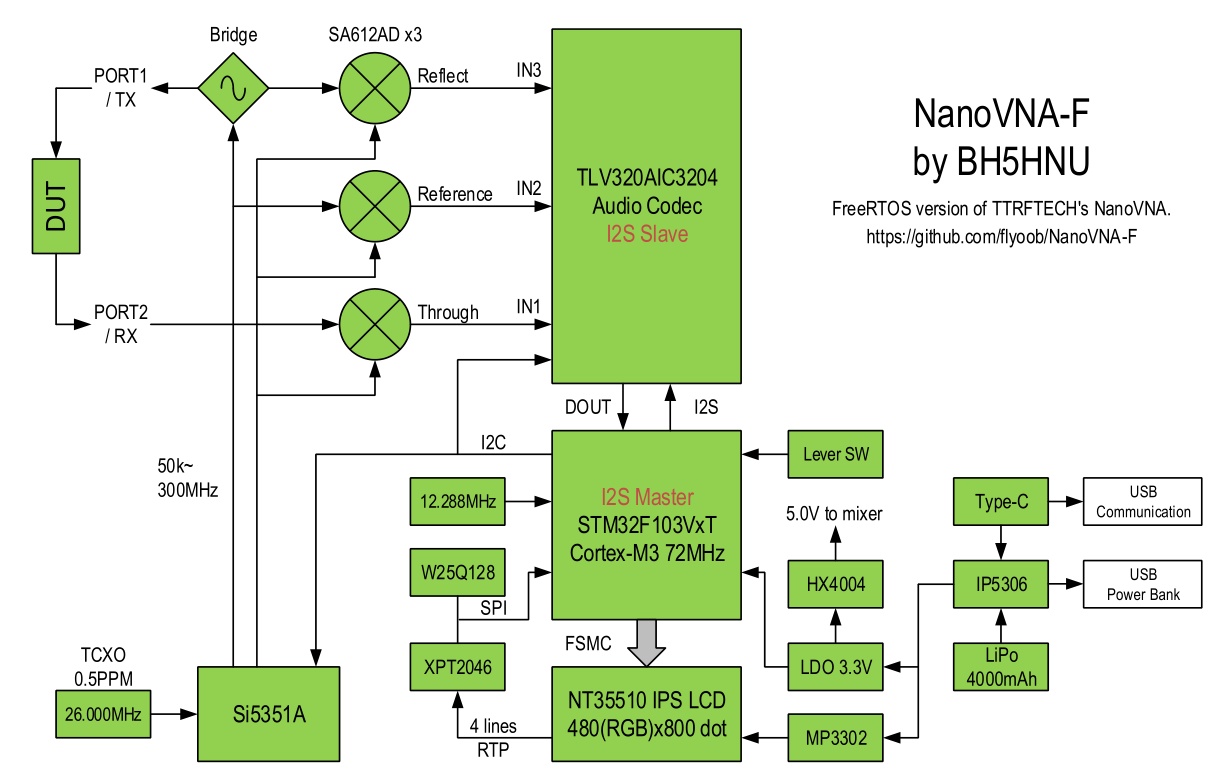

Le NanoVNA-F est la version de Deepelec et améliorée de l'analyseur d'antenne et de réseau vectoriel (VNA) open-source qui couvre les bandes HF, VHF et UHF de 50 KHz à 1500 MHz, avec boitier métal et grand écran (11cm) de 800x480 en résolution.

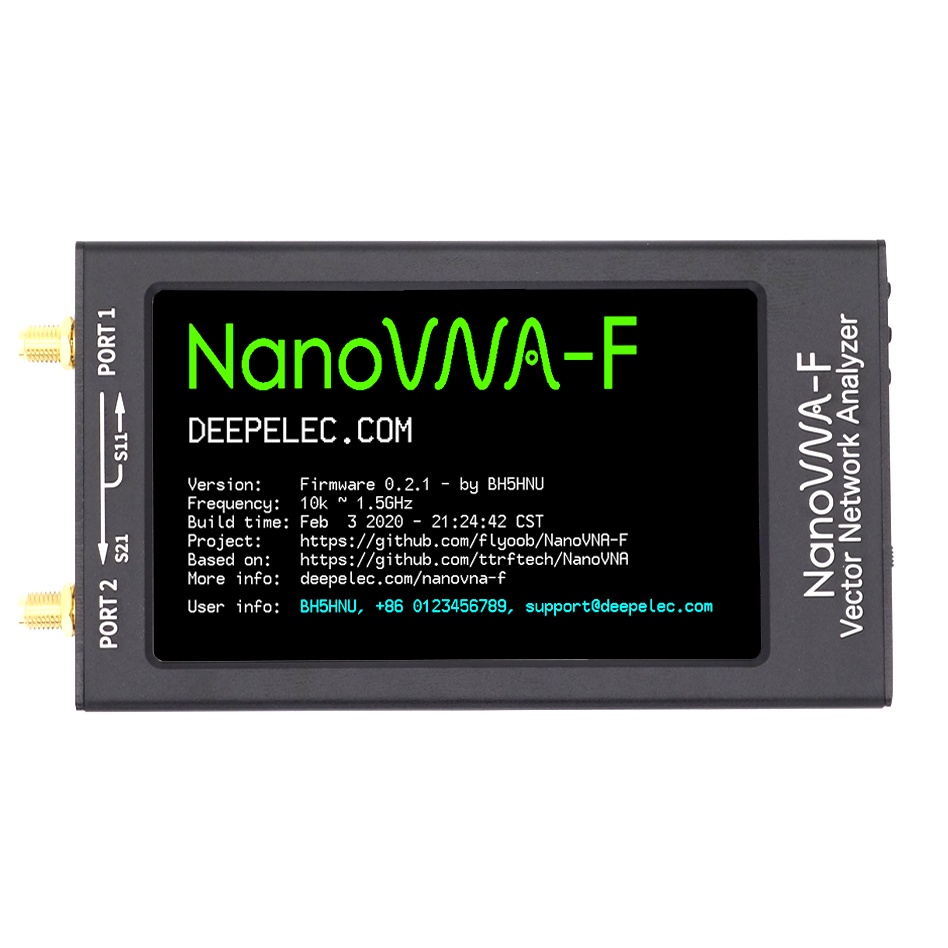

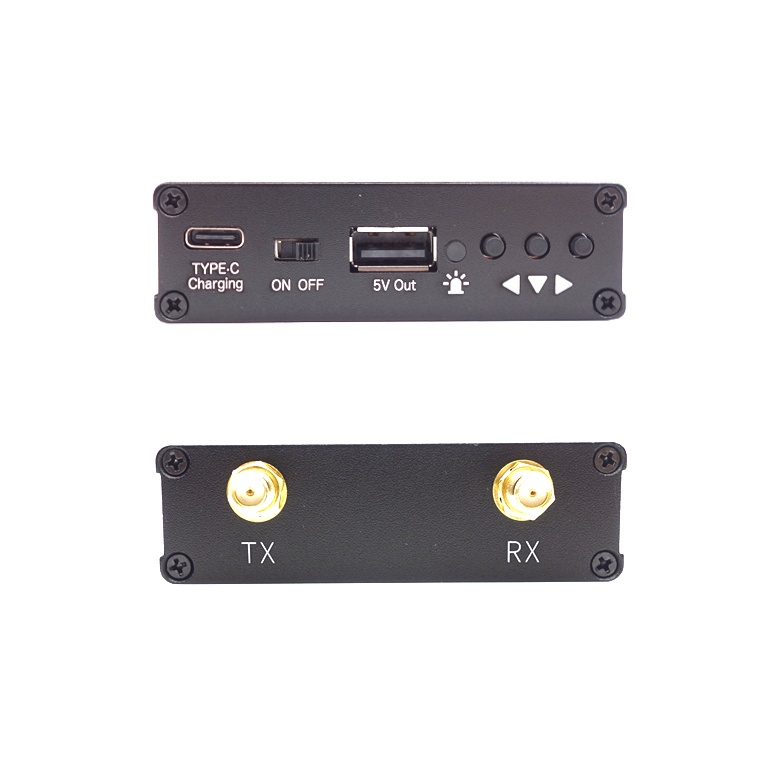

Cette nouvelle version officielle du NanoVNA F (Hardware V3.1 avec bouton) est dotée d'un écran tactile IPS TFT 4,3" (11cm) avec une résolution de 800x480, d'une batterie 5000 mAh incluse, avec boitier métal et kit de calibration SMA et câbles SMA.

Compatible Windows, Linux et Mac OS. Livré avec le firmware v0.2.1 (aout 2020).

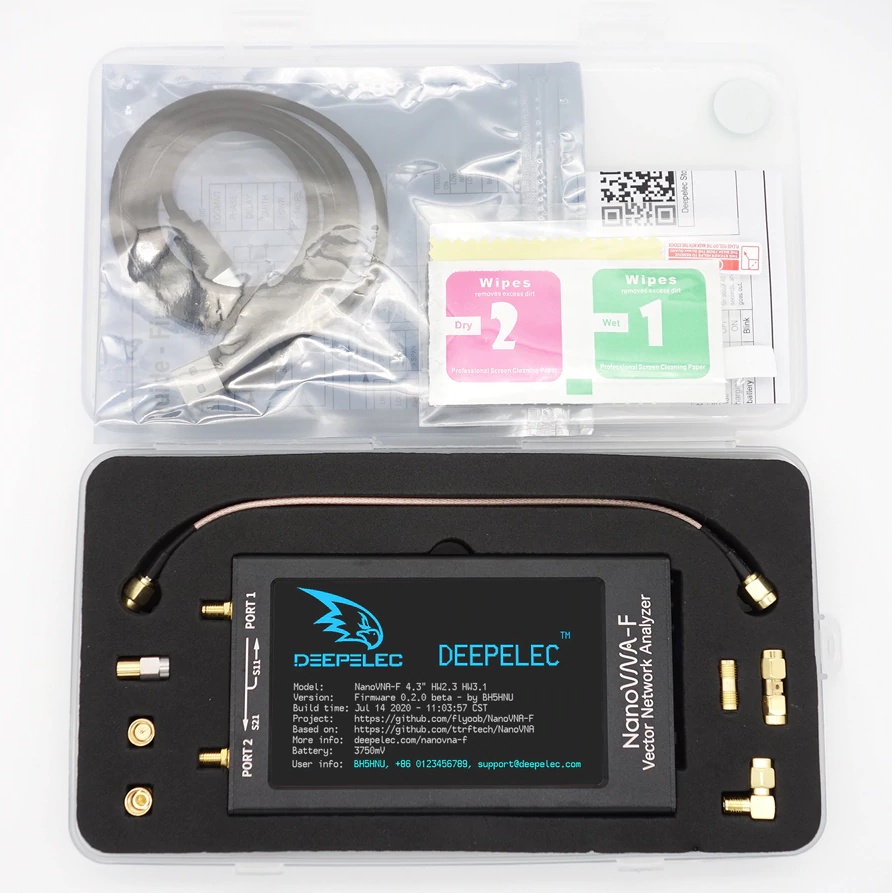

Livré avec : 1 NanoVNA-F (version Deepelec officielle de BH5HNU garantie HW 3.1), avec kit de calibrage (1 charge fictive 50Ω, 1 circuit ouvert, 1 court-circuit), 1 câble d'alimentation USB Type-C,  2 câbles SMA Male RG316 20cm, 1 adaptateur SMA Male - SMA male, 1 adaptateur SMA femelle - SMA femelle, 1 adaptateur coudé SMA male - SMA et guide de démarrage rapide en anglais. Logiciel et firmware à télécharger ci-dessous.

Plus de détails

109,00 € TTC

90,83 € HT

129,00 € TTC

Disopnible sur commande sous 2-3 semaines

Télécharger

Guide rapide NanoVNA-F (EN)

Guide de démarrage rapide de l'analyseur d'antenne NanoVNA-F, en anglais. 53.04k

Logiciel NanoVNASharp v1.0.3

Pour Windows. 162.75k

Manuel NanoVNA-F (EN)

Manuel officiel en anglais pour le NanoVNA-F par BH5HNU de deepelec 2.07M

Guide NanoVNA pour débuter (EN)

Guide 1.6 pour configurer et utiliser un NanoVNA, en anglais par Martin Svaco, 9A2JK. 3.59M

Manuel NanoVNA-F (FR)

Manuel en français du NanoVNA F par BH5HNU de Deepelec.com, V1.0. 1.86M

Fiche technique

Spécifications NanoVNA-F HW 3.1 BH5HNU

Plage de fréquence : 10KHz à 1500MHz

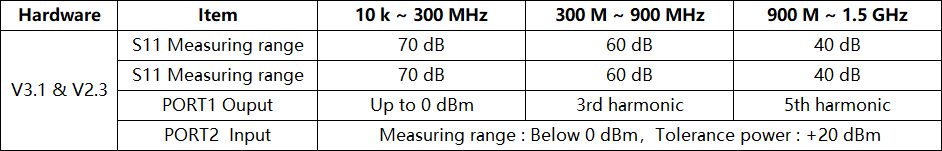

Plage de mesure : 70dB (50KHz-300MHz), 60dB (300-900MHz), 40dB (900-1500MHz)
Puissance de sortie RF: 0dbm (+/-2dbm)
Précision de fréquence: <0.5ppm
Ecran : TFT 4,3 pouces ~ 11cm - 800*480
Interface USB : USB type-C
Mesure SWR : < 1.1
Alimentation : USB 5V 200mA ou via la batterie incluse (5000mAh/3.7V)
Nombre de points d'étalonnage : 101
Nombre de points de mesure : 101

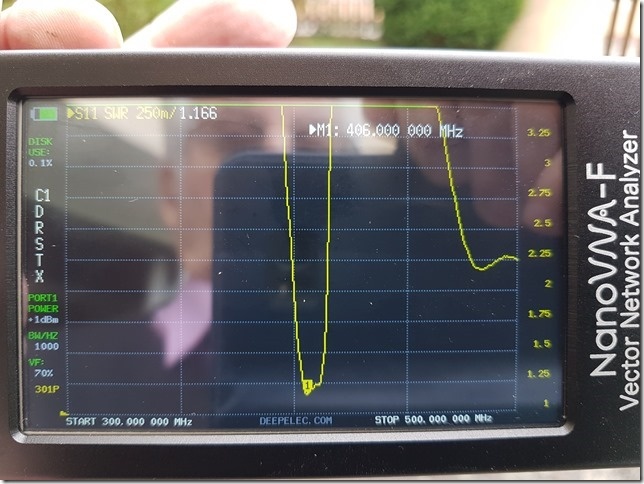

Permet de mesurer : Les paramètres S11 et S21, le rapport d'ondes stationnaires SWR d'une antenne, le diagramme de Smith et de phase
Version firmware installé : v0.2.1
Version hardware : v3.1
Conception radioamateur : BH5HNU - Deepelec
Dimensions : 14 x 7.5 x 2cm
Certifié normes CE

mesures S11

Mise à jour via firmware pour ajouter de nouvelles fonctionnalités ou corriger des bugs, disponible sur Github.

Logiciel pour Windows : NanoVNASharp, nanoVNA_mod à télécharger ci-dessous.

Logiciel pour Windows, Linux, Mac OS : Nano-Saver sur Github.

Wiki et guide d'utilisation Nanovna-F : https://groups.io/g/nanovna-f/wiki
