DeepVNA 101 Analyseur antenne VNA 10KHz à 1.5GHz - Deepelec

Agrandir l'image

Afficher toutes les images

Fabricant : Deepelec

Référence : DEEPELEC-DEEPVNA-2706

État : Neuf

Pays d'origine :

Chine

DeepVNA 101 Analyseur antenne VNA 10KHz à 1.5GHz - Deepelec

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

Le DeepVNA 101 est le dernier modèle de Deepelec dans le domaine des analyseurs d'antenne et de réseau vectoriel (VNA), avec une couverture en fréquences pour des mesures de 10 KHz à 1.5 GHz.

Ce modèle est la version optimisée du NanoVNA-F avec les améliorations suivantes :

1. Les boutons de l'utilisateur sont remplacés par un bouton rotatif, ce qui rend le contrôle plus pratique et plus souple.
2. Nouveau circuit RTC ajouté, avec des fonctions d'horloge en temps réel et de calendrier perpétuel.
3. Optimisation des performances de mesure de la perte d'insertion/filtre S21, avec une plage dynamique plus large.

Avec une batterie de 5000 mAh pour une autonomie étendue et un kit de calibration complet, le DeepVNA 101 est prêt à répondre aux exigences des professionnels et des amateurs exigeants.

Compatible avec les systèmes d'exploitation Windows, Linux, et Mac OS, il est équipé de la dernière version firmware v1.0.5, garantissant une utilisation optimale dès la première mise en main.

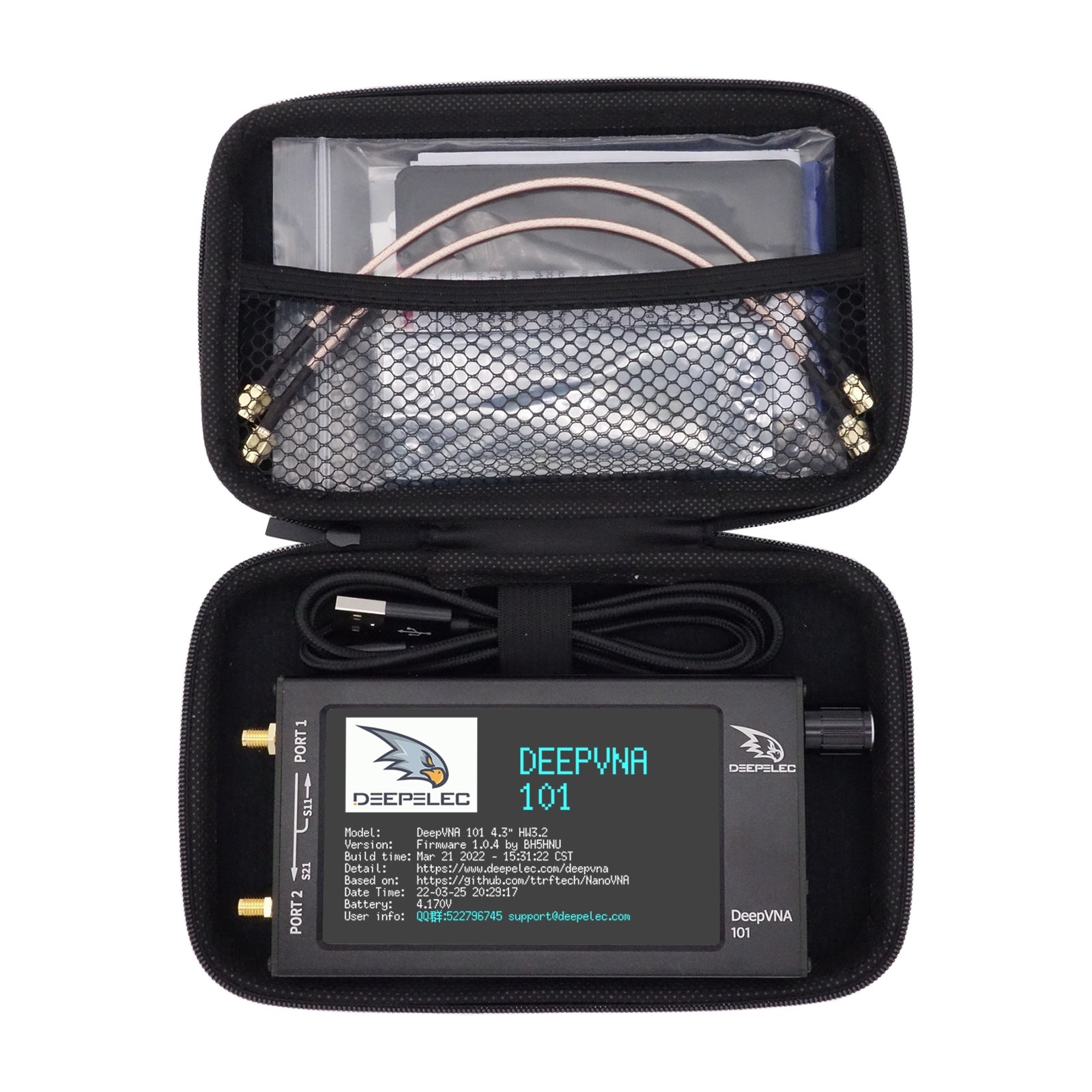

Contenu de la livraison : 1 DeepVNA 101 (version officielle Deepelec garantie), 1 kit de calibration (comprenant 1 charge fictive 50Ω, 1 circuit ouvert, 1 court-circuit), 1 câble d'alimentation USB Type-C, 2 câbles SMA Male RG316 30cm, adaptateurs SMA (male-male, femelle-femelle, male-femelle), un guide de démarrage rapide multilingue. Logiciel et mise à jour du firmware ci-dessous.

Plus de détails

Télécharger

Drivers Windows VNA Deepelec

Drivers STM32 pour Windows et le NanoVNA-F et DeepVNA. 0

Guide rapide VNA Deepelec

Guide rapide menu du firmware v1.0.5 du NanoVNA-F et DeepVNA de Deepelec. 111.18k

Firmware DeepVNA v1.0.5

930.03k

Fiche technique

Plage de fréquence : 10KHz à 1.5GHz

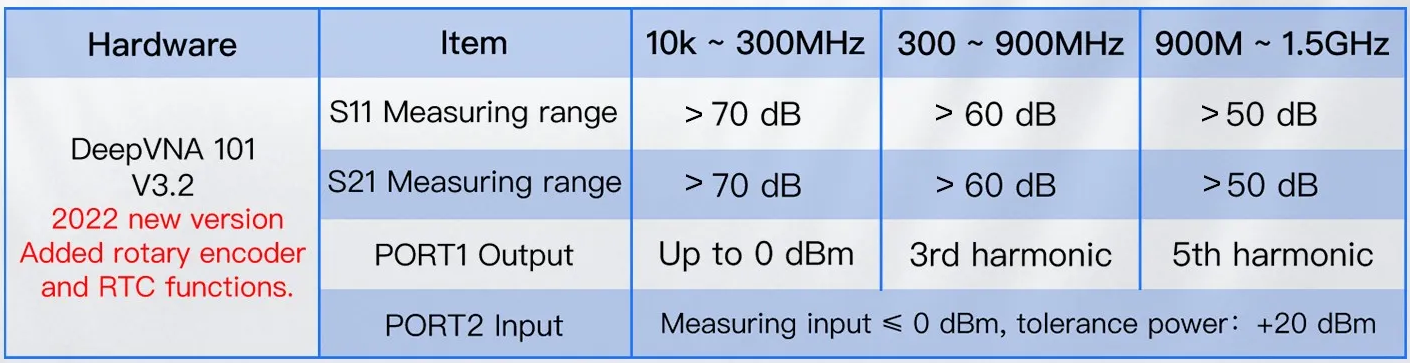

Plage de mesure : 70dB (10KHz-300MHz), 60dB (300-900MHz), 50dB (900-1.5GHz)
Précision de fréquence : <0.3ppm

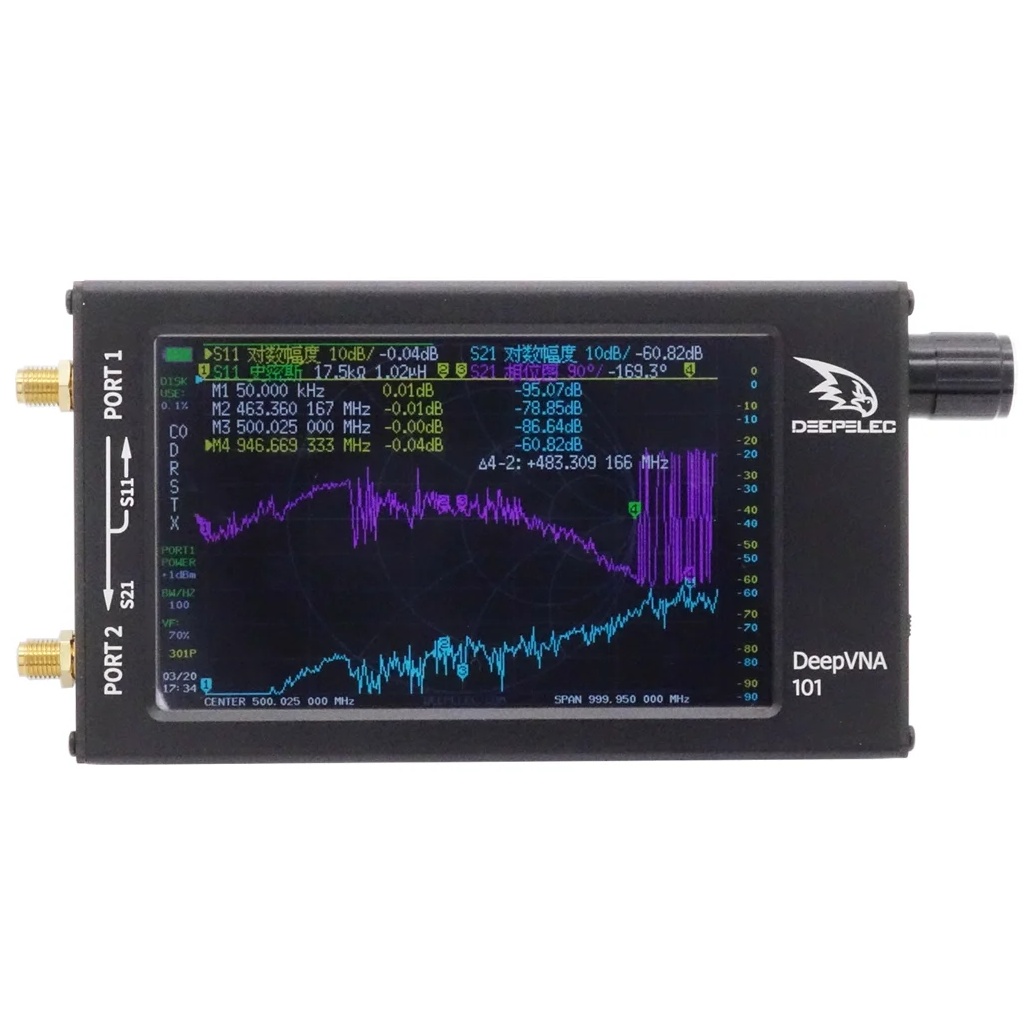

Ecran : Écran tactile couleur de 4.3 pouces - 800*600

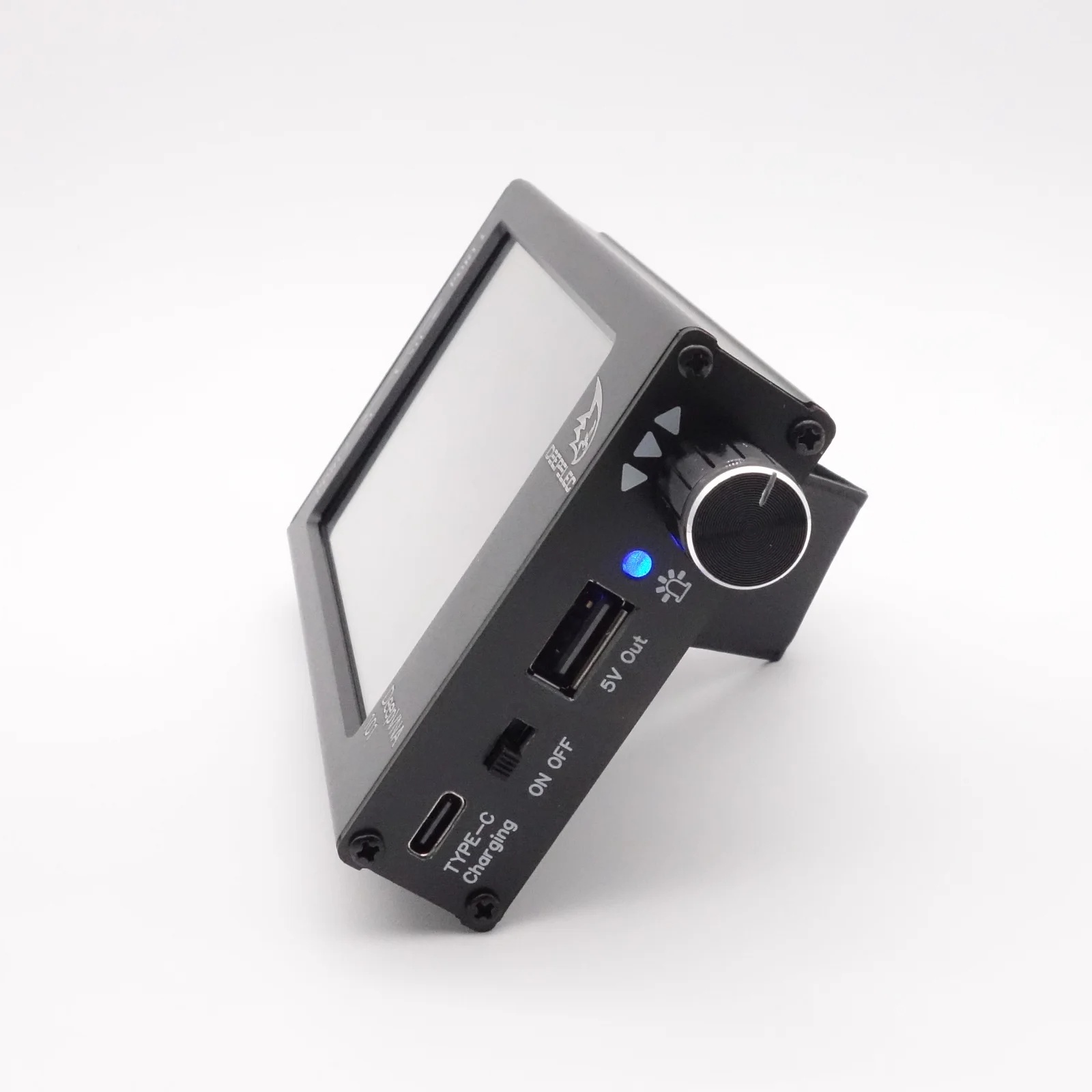

Interface USB : USB type-C pour l'alimentation et la communication
Mesure SWR : Jusqu'à 1:1.5
Alimentation : Par USB 5V 1A ou via la batterie interne (5000mAh)
Nombre de points d'étalonnage : 101, 201 ou 301 (configurable)
Nombre de points de mesure : jusqu'à 301 points
Capacité de mesure : Paramètres S11 et S21, SWR, diagramme de Smith, phase, et bien plus
Firmware installé : v1.0.5
Hardware version : v3.2
Dimensions : 15 x 8 x 2.5 cm
Version 2022
Conforme aux normes CE

Groupe de discussion pour le support : https://groups.io/g/deepelec

Les liens vers les logiciels compatibles, firmwares et drivers sont disponibles depuis la page : https://deepelec.com/support/
