Carte de test / demo RF analyseur antenne NanoVNA Appareils mesure RF NANOVNA-PCB-946 Agrandir l'image
Carte de test / demo RF analyseur antenne NanoVNA Appareils mesure RF NANOVNA-PCB-946

Deepelec

DEEPELEC-VNA-TEST-PCB-946

Neuf

Chine

Informations de sécurité +

Carte de test / demo RF analyseur antenne NanoVNA Version officielle Deepelec

rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

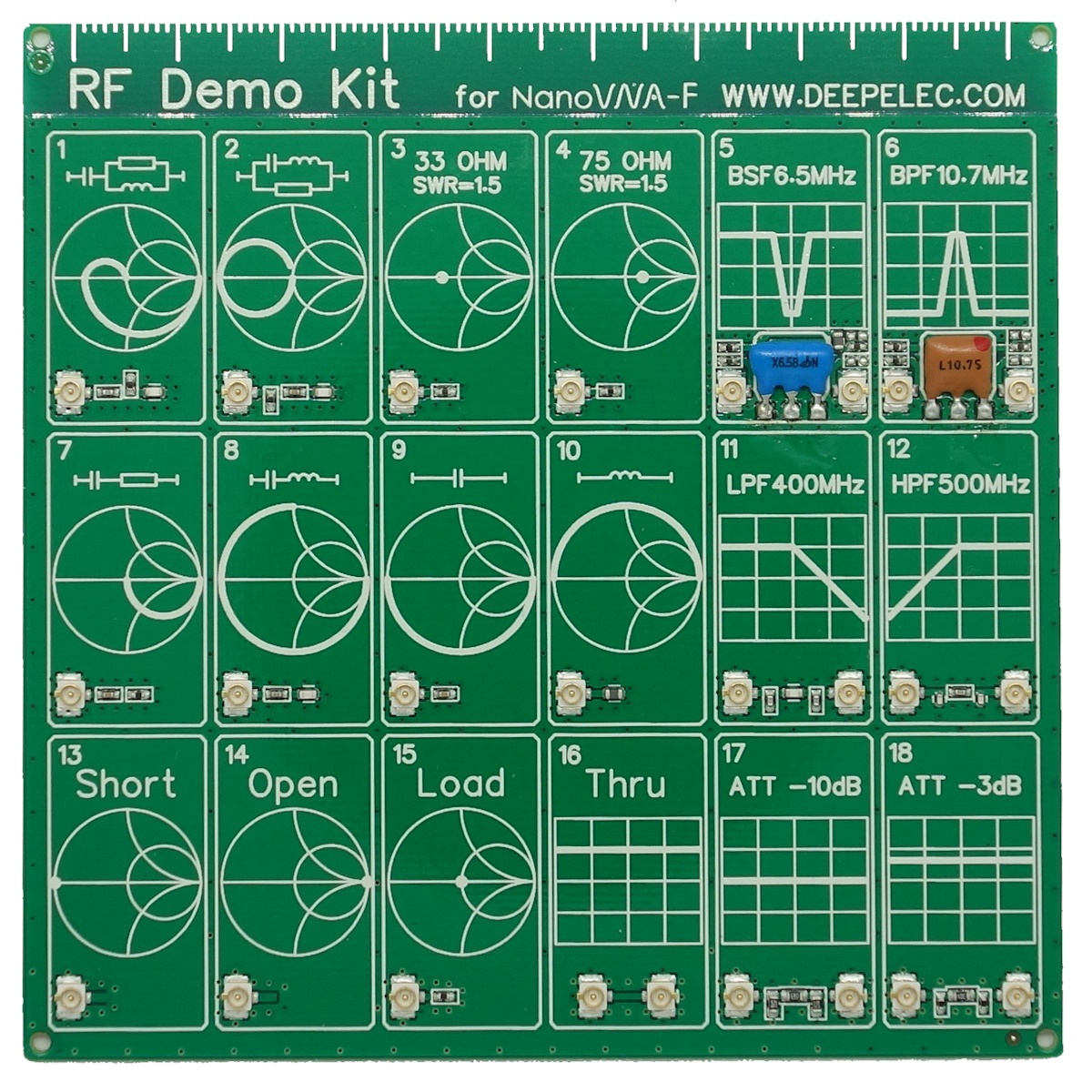

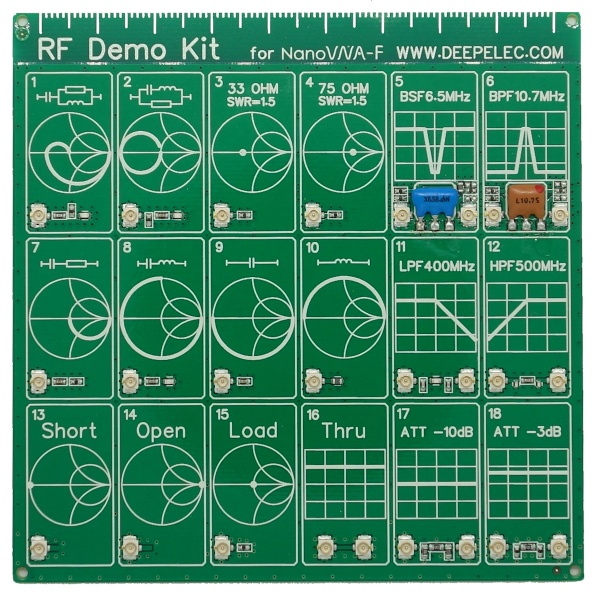

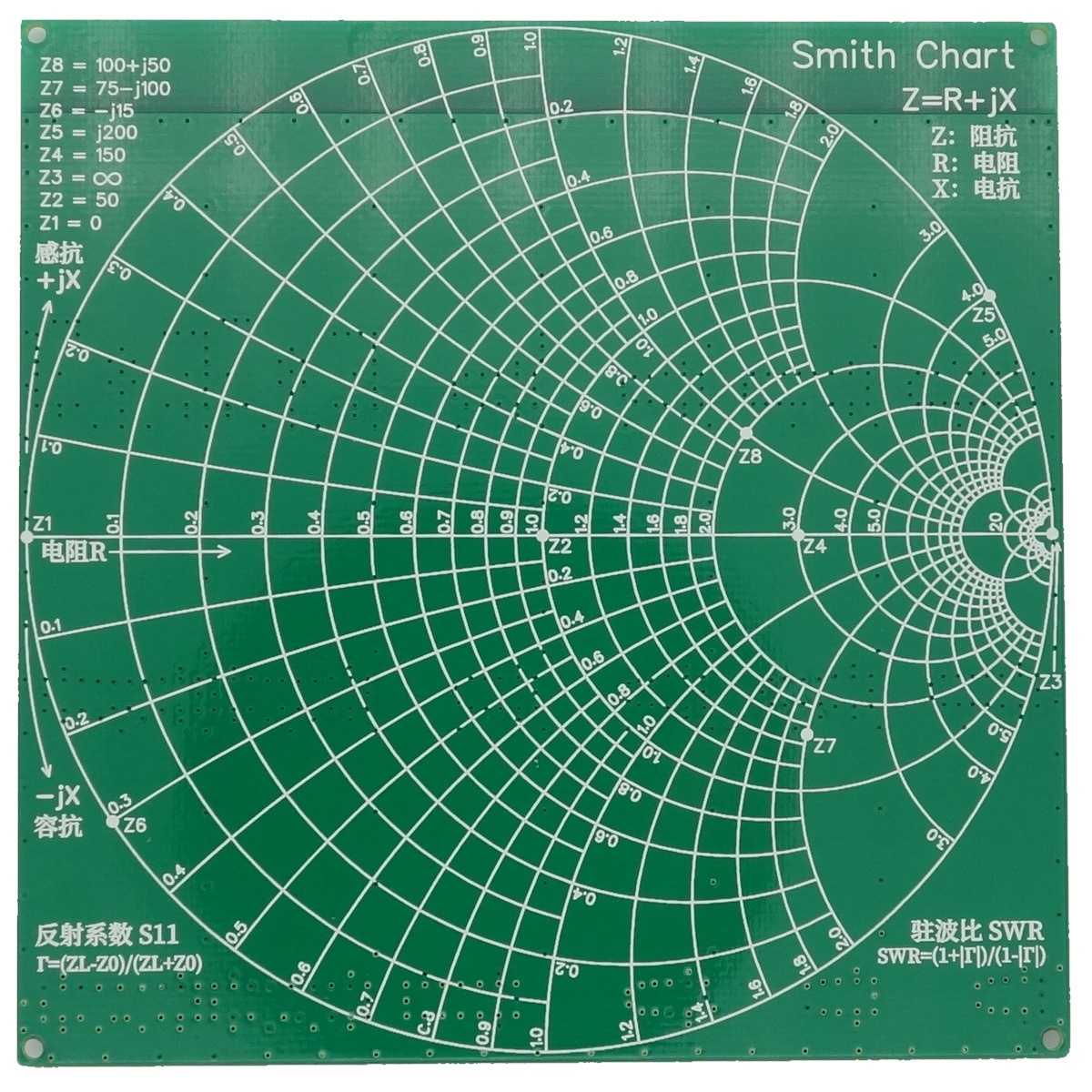

Ce kit de démo RF NanoVNA est composé d'une carte PCB qui permet de tester ou de réaliser une démonstration des 18 fonctions ou composants RF listés ci-dessous.

Cette carte de test RF est recommandée pour les tests ou démonstrations avec un analyseur d'antenne VNA et NanoVNA.

Livré avec : 1 carte de test PCB RF officielle Deepelec pour NanoVNA, 2 câbles adaptateurs de 20 cm.

Plus de détails

20,52 € HT

21,60 €

En stock

   6 pièces disponibles. Expédié de France en 24-72h.

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Télécharger

Fiche technique

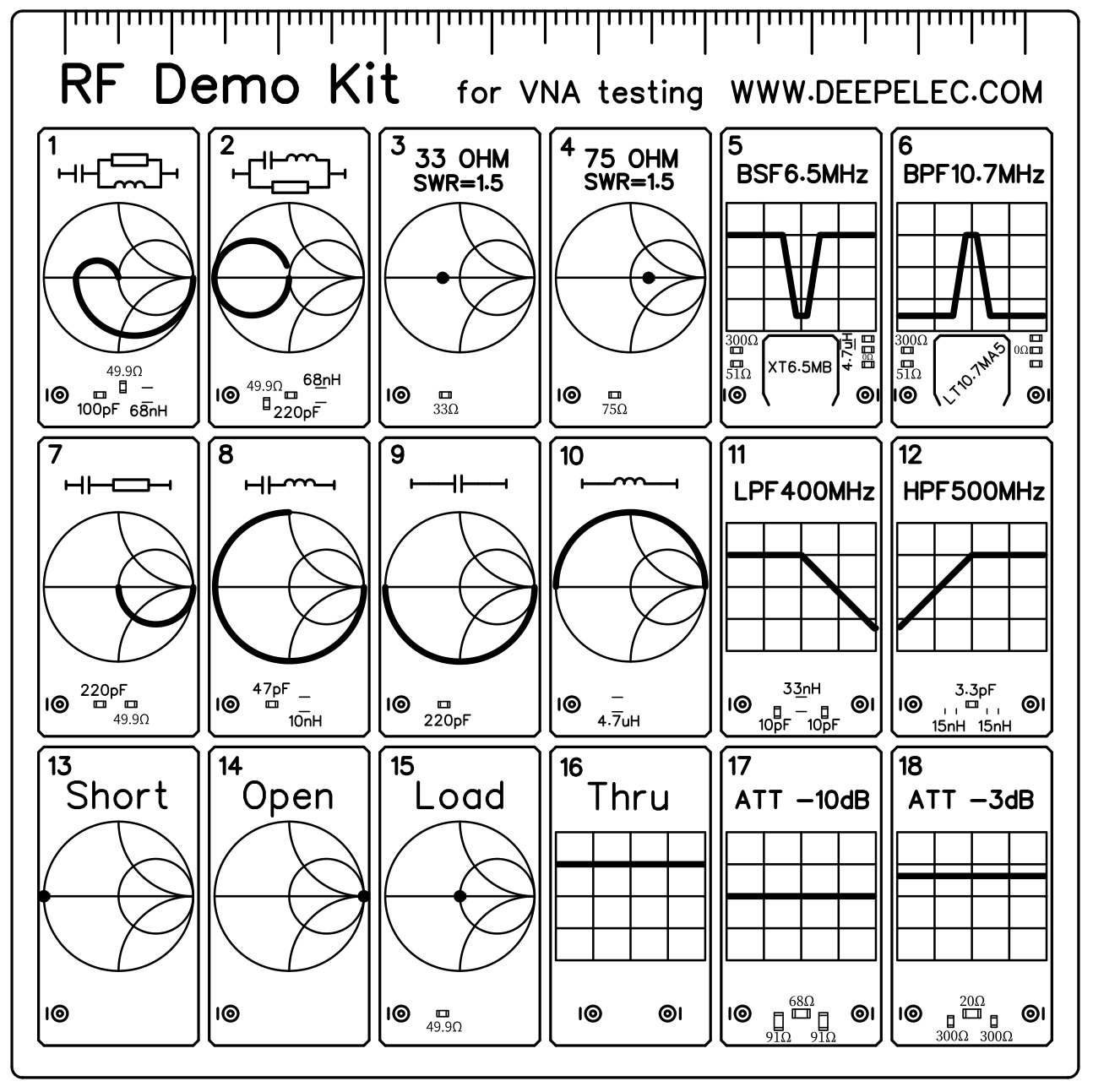

Fonctions kit demo TEST RF NanoVNA

  • Circuit RLC
  • Résistance 33 ohms (SWR : 1,5)
  • Résistance 75 ohms (SWR : 1,5)
  • Filtre coupe-bande céramique BSF (fréquence centrale 6,5 MHz)
  • Filtre céramique BPF (fréquence centrale 10,7 MHz)
  • Circuit RC
  • Circuit LC
  • Condensateur
  • Filtre passe-bas (bande passante 3dB 400 MHz)
  • Filtre passe-haut (bande passante (3dB 500 MHz)
  • Circuit d'étalonnage en court-circuit, en circuit ouvert, avec une charge fictive 50 ohms
  • Atténuation -3dB et -10dB
  • Compatible avec VNA et NanoVNA

Deux étapes doivent être effectuées avant le test :

Étape 1. Connecter les deux câbles adaptateurs 20CM SMA vers IPEX au NanoVNA.

Étape 2. Recalibrez le NanoVNA en utilisant les circuits 13 Short, 14 Open, 15 Load et 16 Thru de la carte de test puis enregistrez les paramètres dans SAVE 0.

Avis

Cliquez ici pour donner votre avis

rating 5
conforme
Conforme à la description. Sauf peut-être les mini connecteurs qui à la longue risquent de casser
