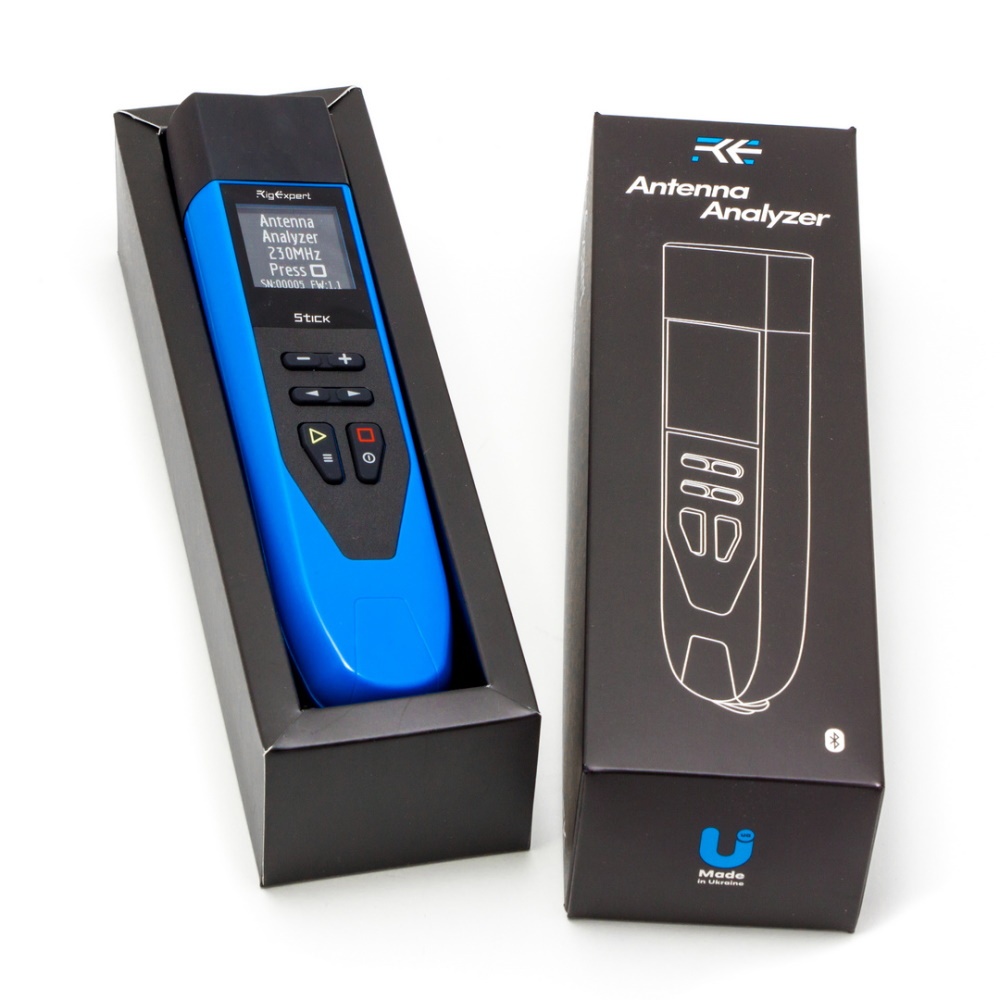

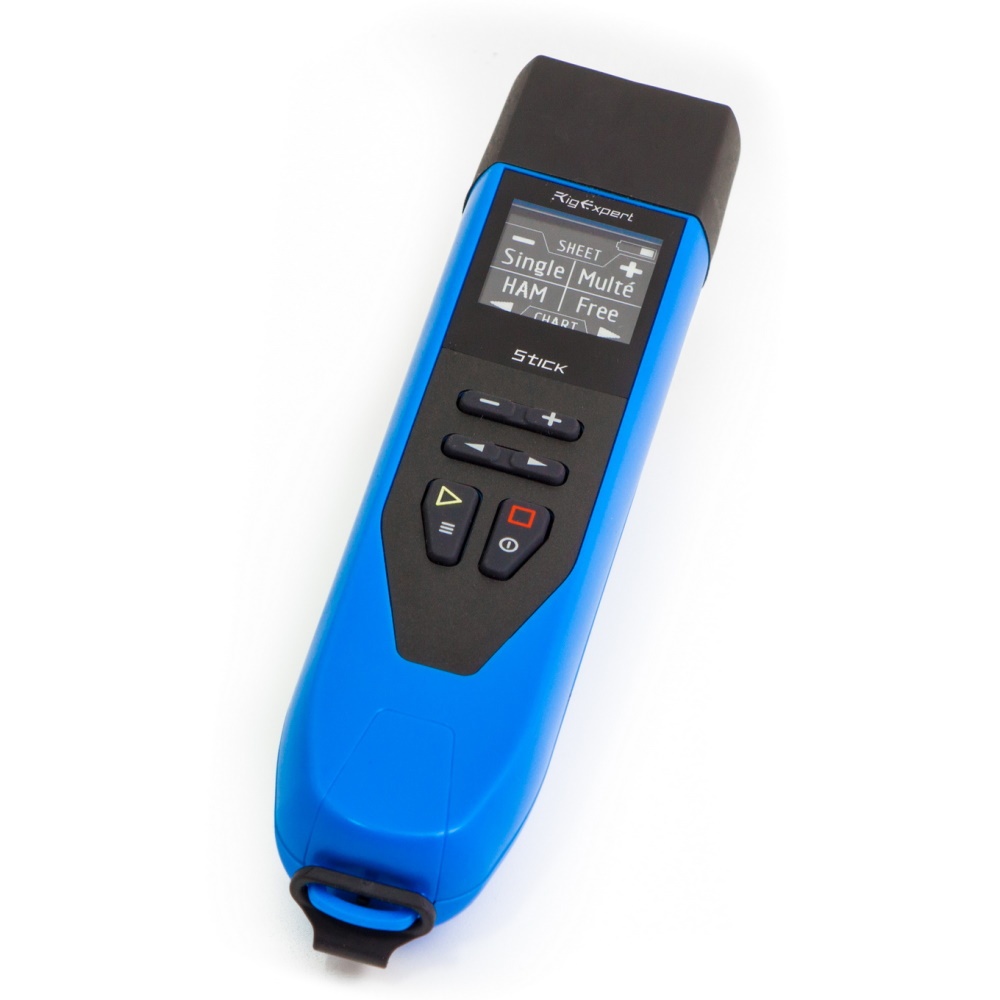

Analyseur d'antenne RigExpert Stick 230 de 0.1 à 230 Mhz

Aucun avis pour le moment

Imprimer

L'analyseur d'antenne RigExpert Stick-230 est conçu pour mesurer le ROS (rapport d'ondes stationnaires), l'affaiblissement de retour, ainsi que d'autres paramètres des systèmes de câbles et d'antennes dans la gamme de 100 kHz à 230 MHz.

Il dispose d'une autonomie de 16 heures de mesures continues sans rechargement de la batterie.

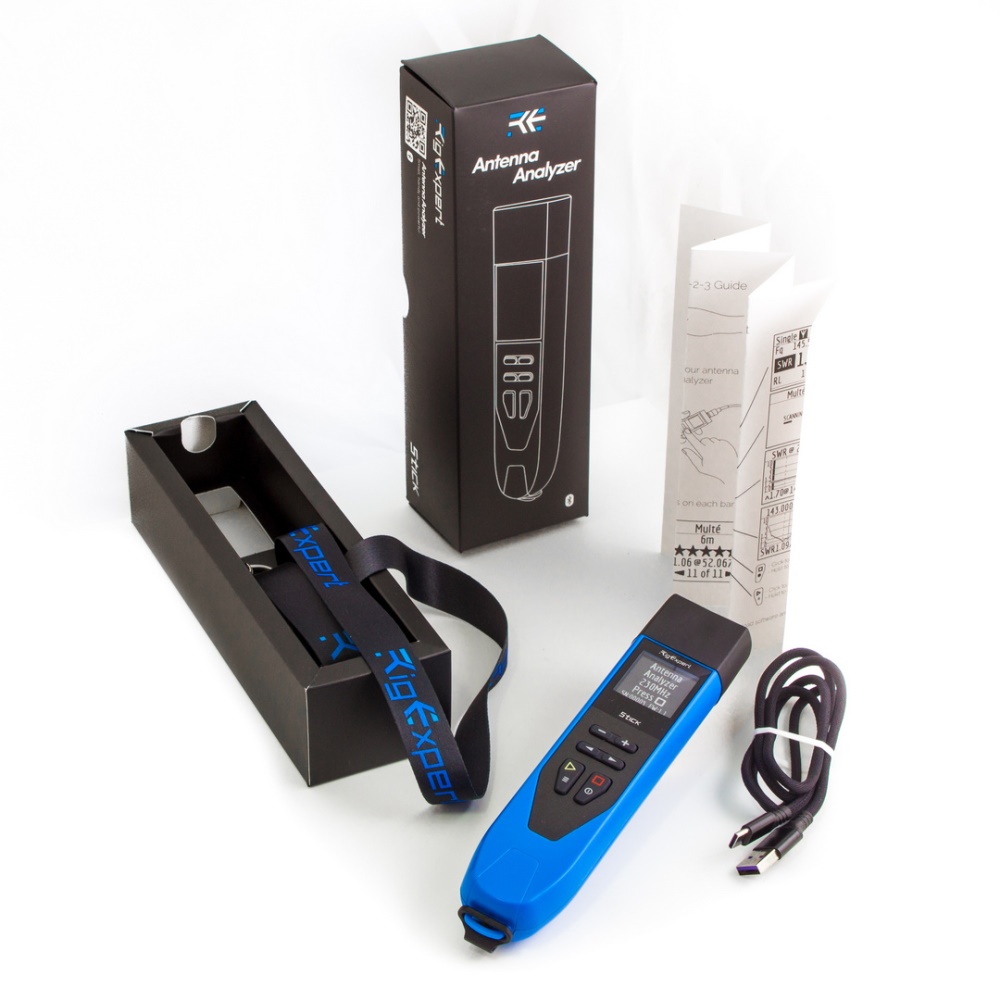

Livré avec : 1 RigExpert Stick 230, 1 batterie Li-ion de type 18650, 1 guide d'utilisation rapide, 1 lanière de cou, 1 câble USB.

Plus de détails

Télécharger

Logiciel AntScope2 Windows

44.61M

Manuel utilisation Stick 230

566.31k

Logiciel Flashtool RigExpert

20.88M

Fiche technique

Gamme de fréquences : de 0,1 à 230 MHz
Pas d'entrée de fréquence : 1 kHz
Mesures pour les systèmes de 25, 50, 75, 100, 150, 200, 300, 450 et 600 Ohm
Plage de mesure du TOS : de 1 à 100 en mode numérique, de 1 à 10 en mode graphique
Gamme R et X : 0... 10000, -10000... 10000

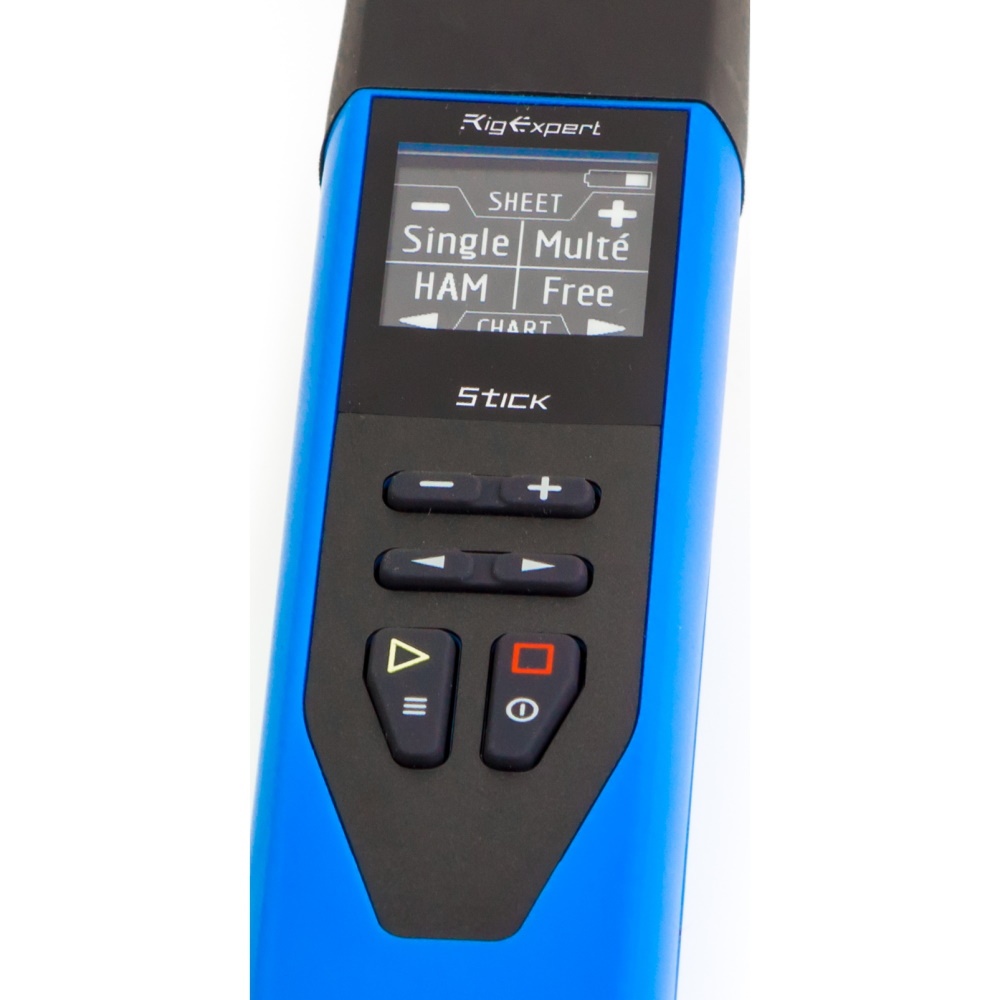

Modes de fonctionnement :
TOS, perte de retour, R, X, Z, L, C, magnitude et angle de phase à une fréquence.
Graphique TOS, 100 points.

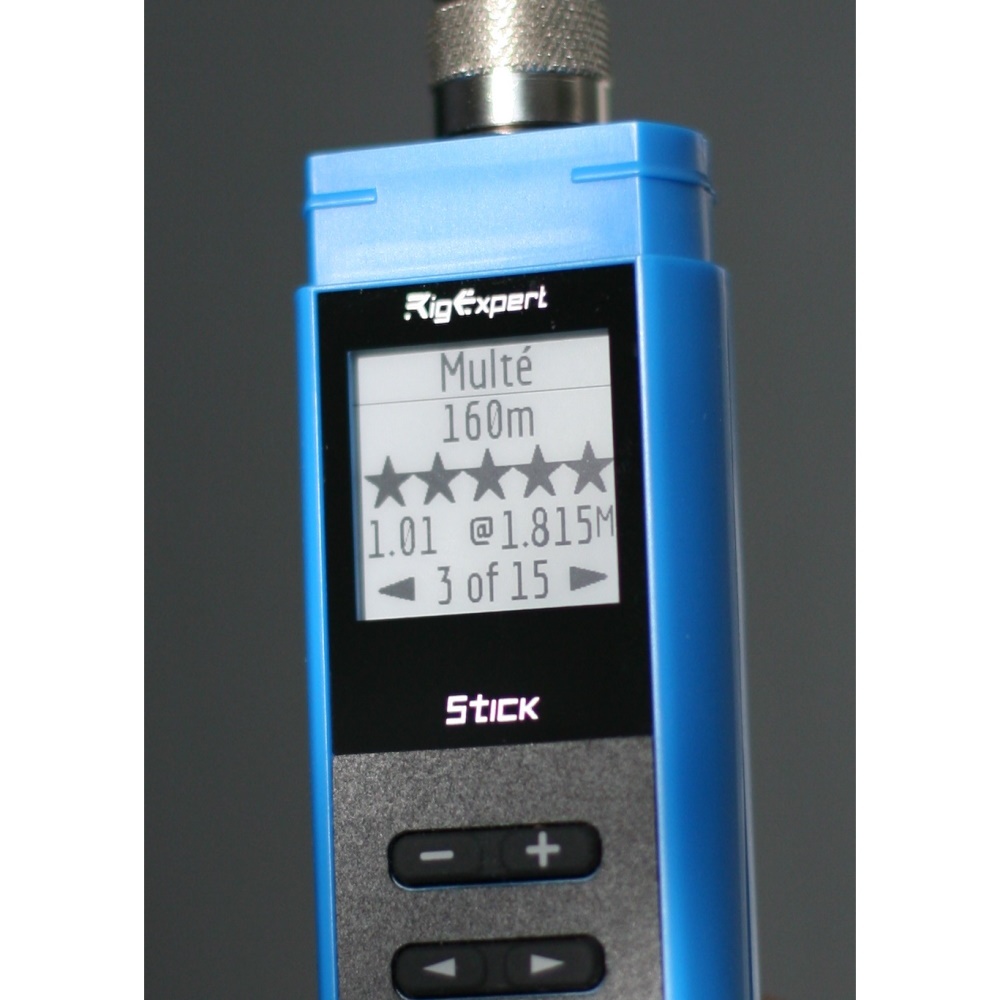

Mode Multé - pour le test rapide d'une antenne multi-bandes.

Sortie HF :
Type de connecteur : UHF Femelle (SO-239)
Forme du signal de sortie : pies, de 0,1 à 230 MHz
Puissance de sortie : -10 dBm (à une charge de 50 Ohms)

Alimentation :
Une batterie lithium-ion 3,7 V
Lorsque l'analyseur est connecté à un PC ou à un adaptateur DC avec un connecteur USB, il est alimenté par les sources suivantes.

Interface :
Ecran papier électronique monochrome d'une taille de 200 × 200
2×3 touches sur le clavier étanche
Écrans de menu et d'aide en anglais
Connexion USB à un ordinateur personnel

Bluetooth : v.4.2 BLE monomode, classe B
Dimensions : 185 mm x 40 mm x 33 mm
Température de fonctionnement : 0 à 40°C
Poids : 185 g avec batterie
Garantie : 2 ans
Normes CE

Le RigExpert Stick-230 est fabriqué en Ukraine. Les spécifications sont susceptibles d'être modifiées sans préavis par le fabricant.
