Analyseur VNA RigExpert Stick Pro 100 kHz à 600 MHz

Imprimer

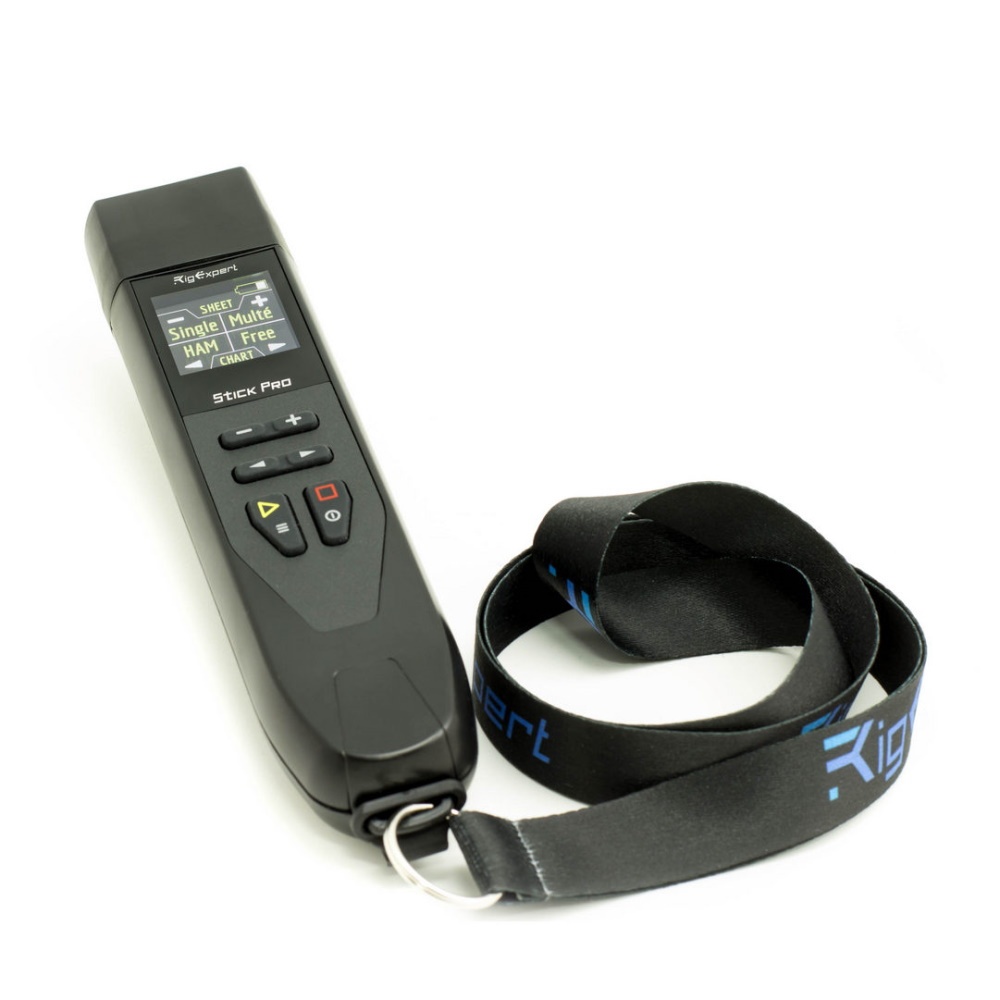

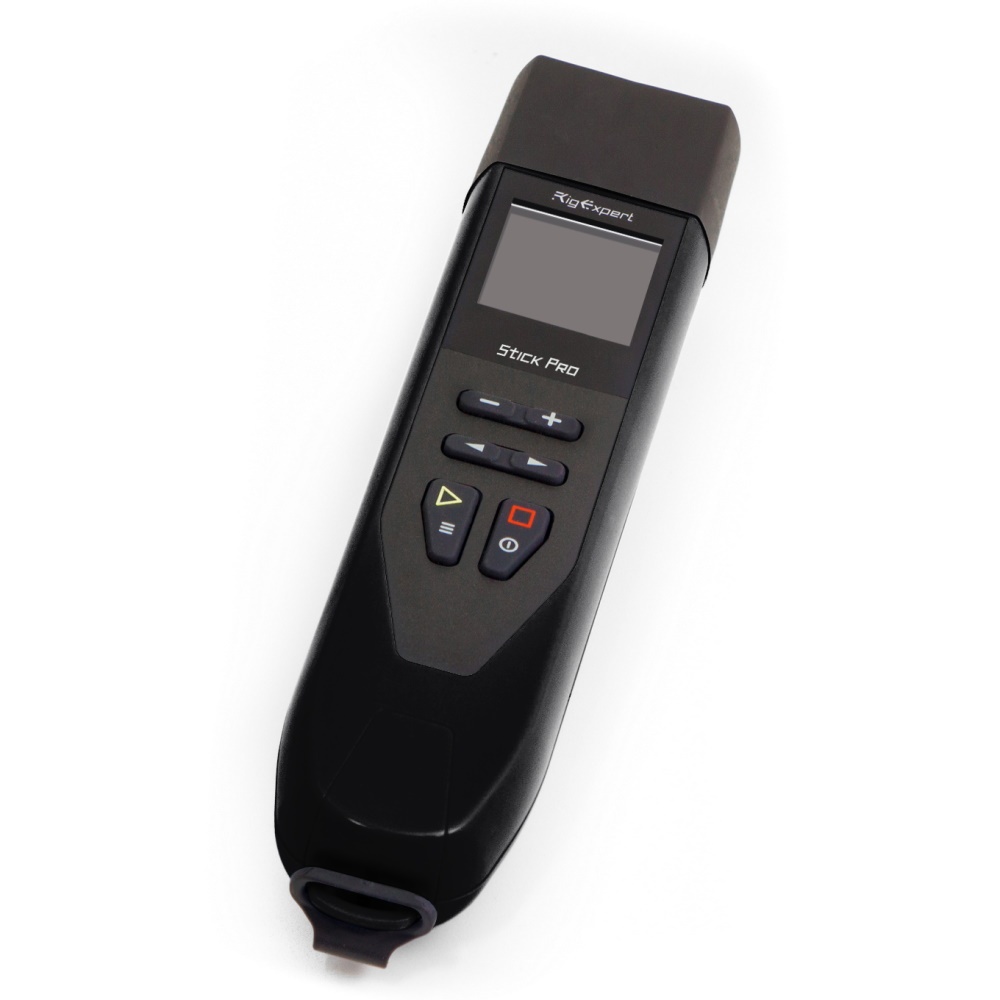

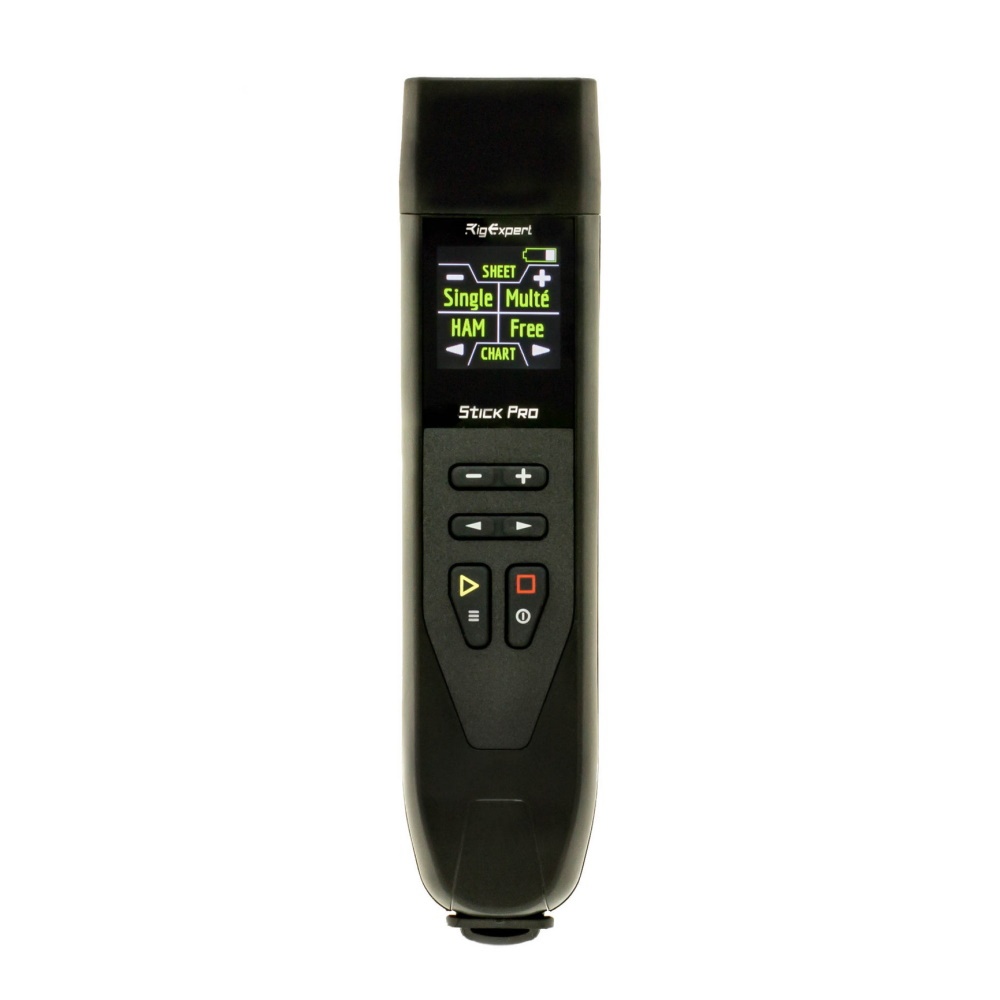

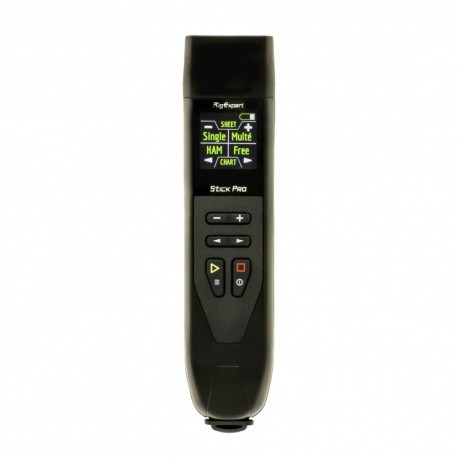

Le RigExpert Stick Pro est un analyseur vectoriel (VNA) d'antennes et de câbles. L'analyseur vous permet de mesurer divers paramètres d'antennes, de câbles, de lignes, de filtres et bien d'autres dans la gamme de fréquences allant de 100 kHz à 600 MHz.

L'analyseur Stick Pro a une taille compacte et un poids léger, ce qui est idéal pour utiliser l'analyseur à la maison et sur le terrain.

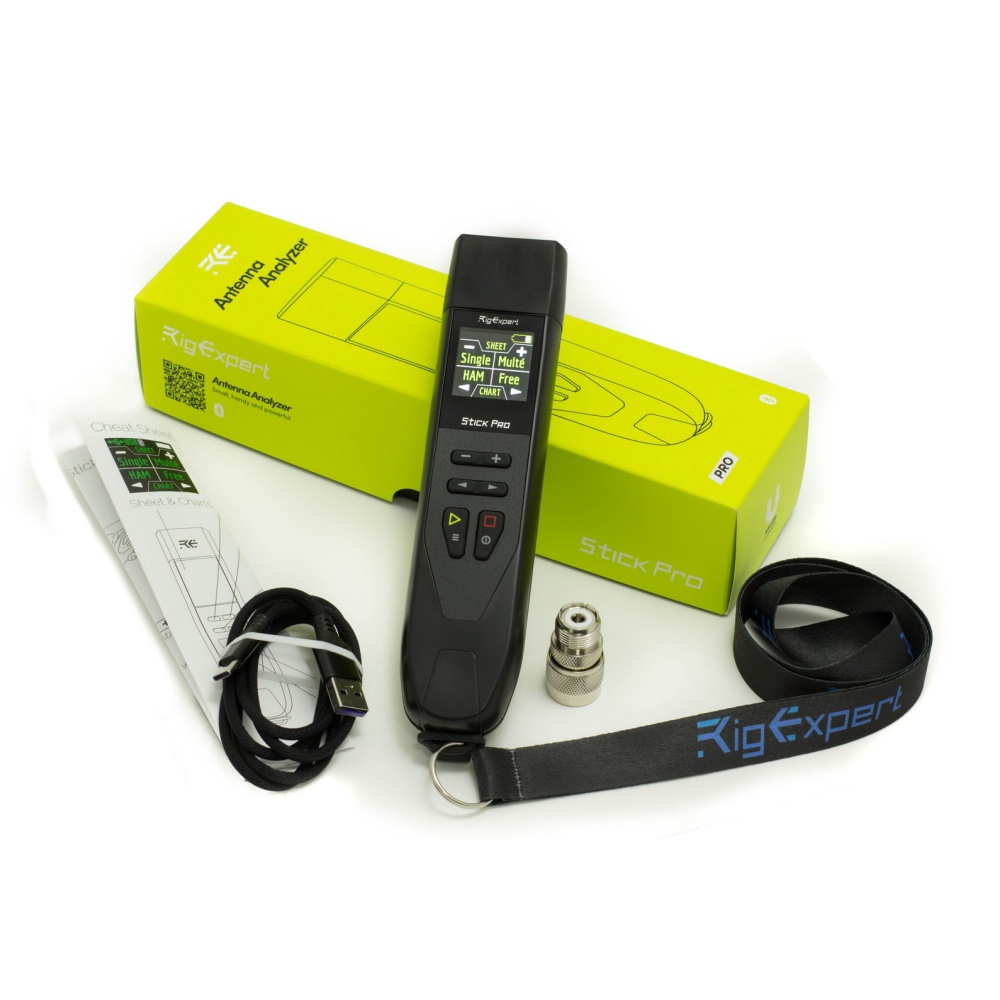

Livré avec : 1 analyseur d'antenne RigExpert Stick Pro, 1 batterie Li-ion, 1 guide de démarrage rapide, 1 lanière de cou, 1 câble USB, 1 adaptateur N-UHF.

Plus de détails

Télécharger

Logiciel AntScope2 Windows

44.61M

Logiciel Flashtool RigExpert

20.88M

Manuel utilisation Stick Pro

248.41k

Fiche technique

Gamme de fréquences : 0,1 ~ 600 MHz
Pas d'entrée de fréquence : 1 kHz
Mesures pour les systèmes de 25, 50, 75, 100, 150, 200, 300, 450 et 600Ω
Plage de mesure du TOS : de 1 à 100 en mode numérique, de 1 à 10 en mode graphique.
Gamme R et X : 0... 2000, -2000... 2000
Modes de fonctionnement : TOS, perte de retour, R, X, Z, L, C, magnitude et angle de phase à une fréquence. Graphique TOS, 100 points. Mode Multé - pour le test rapide d'une antenne multi-bandes.

Sortie HF : Type de connecteur : N-Femelle
Forme du signal de sortie : pies, de 0,1 à 600 MHz
Puissance de sortie : -10 dBm (à une charge de 50 Ohms).

Alimentation : Une batterie lithium-ion 3,7V. Lorsque l'analyseur est connecté à un PC ou à un adaptateur DC avec un connecteur USB, il est alimenté par les sources suivantes.

Interface : écran TFT 200 × 200. 2×3 touches sur le clavier étanche.
Écrans de menu et d'aide en anglais.
Connexion USB à un ordinateur personnel

Bluetooth : v.4.2 BLE monomode, classe B

Dimensions : 185 mm x 40 mm x 33 mm
Température de fonctionnement : 0 à 40°C
Poids : 185 g avec batterie
Garantie : 2 ans

Le RigExpert Stick Pro est fabriqué en Ukraine.
