CHELEGANCE JNCRADIO VNA 3G - 50kHz à 3GHz Boîtier aluminium

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

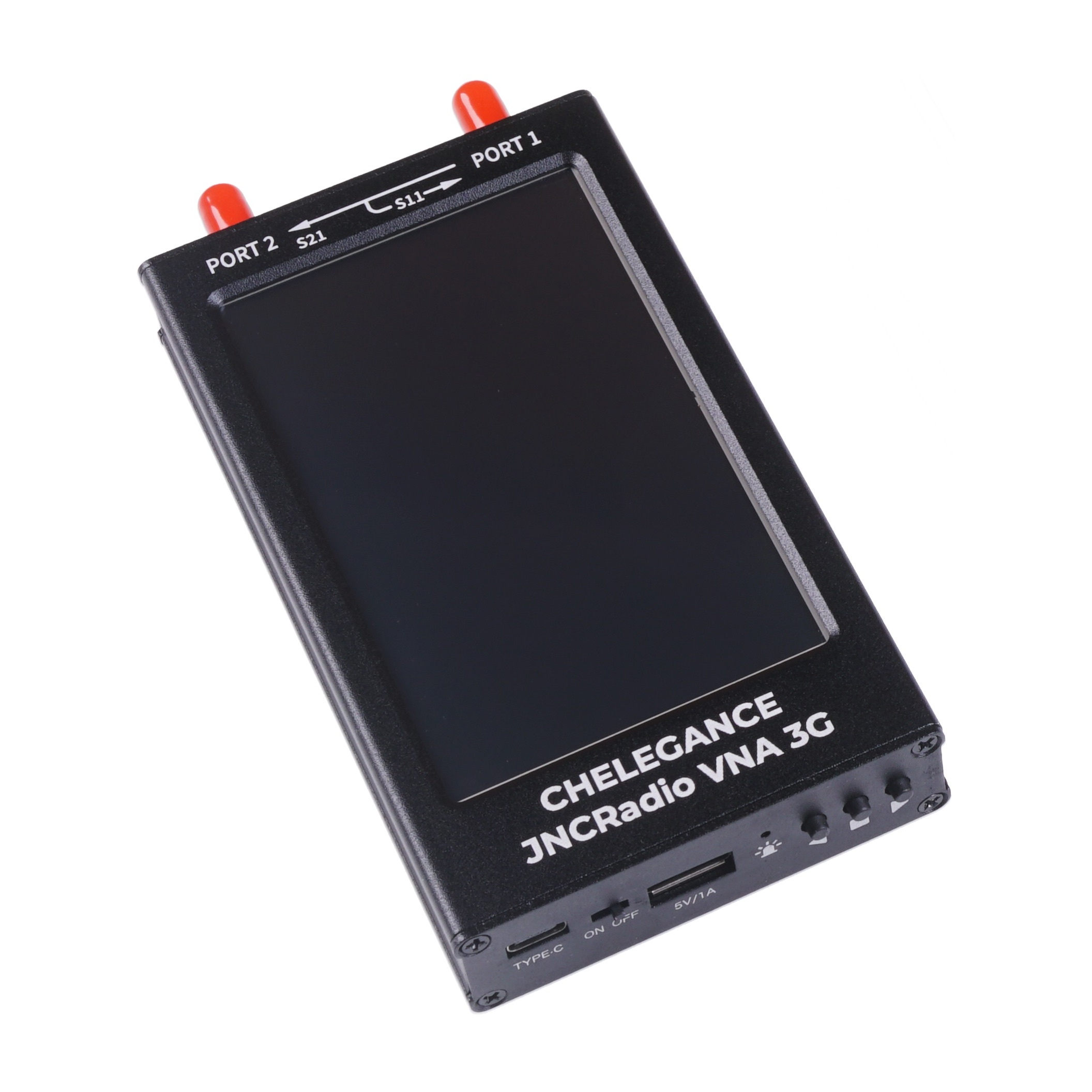

Le VNA 3G de JNCRadio est un analyseur de réseau vectoriel portable avec une couverture de fréquence de 50kHz à 3GHz.

Il s'agit d'un produit plus avancé, construit sur la base du NanoVNA-F V2, avec un processeur beaucoup plus puissant et un nouveau micrologiciel.

Fonctionnement 4 fois plus rapide - La vitesse de balayage a été multipliée par 4 pour atteindre 400 points/s.
Présentation de plus de détails de la mesure - Numérisation de points jusqu'à 501
Sauvegarde d'un plus grand nombre de résultats d'étalonnage - Jusqu'à 13 emplacements de stockage de l'état d'étalonnage
RTC intégré - les fichiers snp sont nommés avec l'heure RTC
Un processeur plus puissant rend le fonctionnement plus fluide et facilite les mises à jour ultérieures du micrologiciel pour ajouter de nouvelles fonctionnalités.
Écran IPS de 4,3 pouces et boîtier métallique

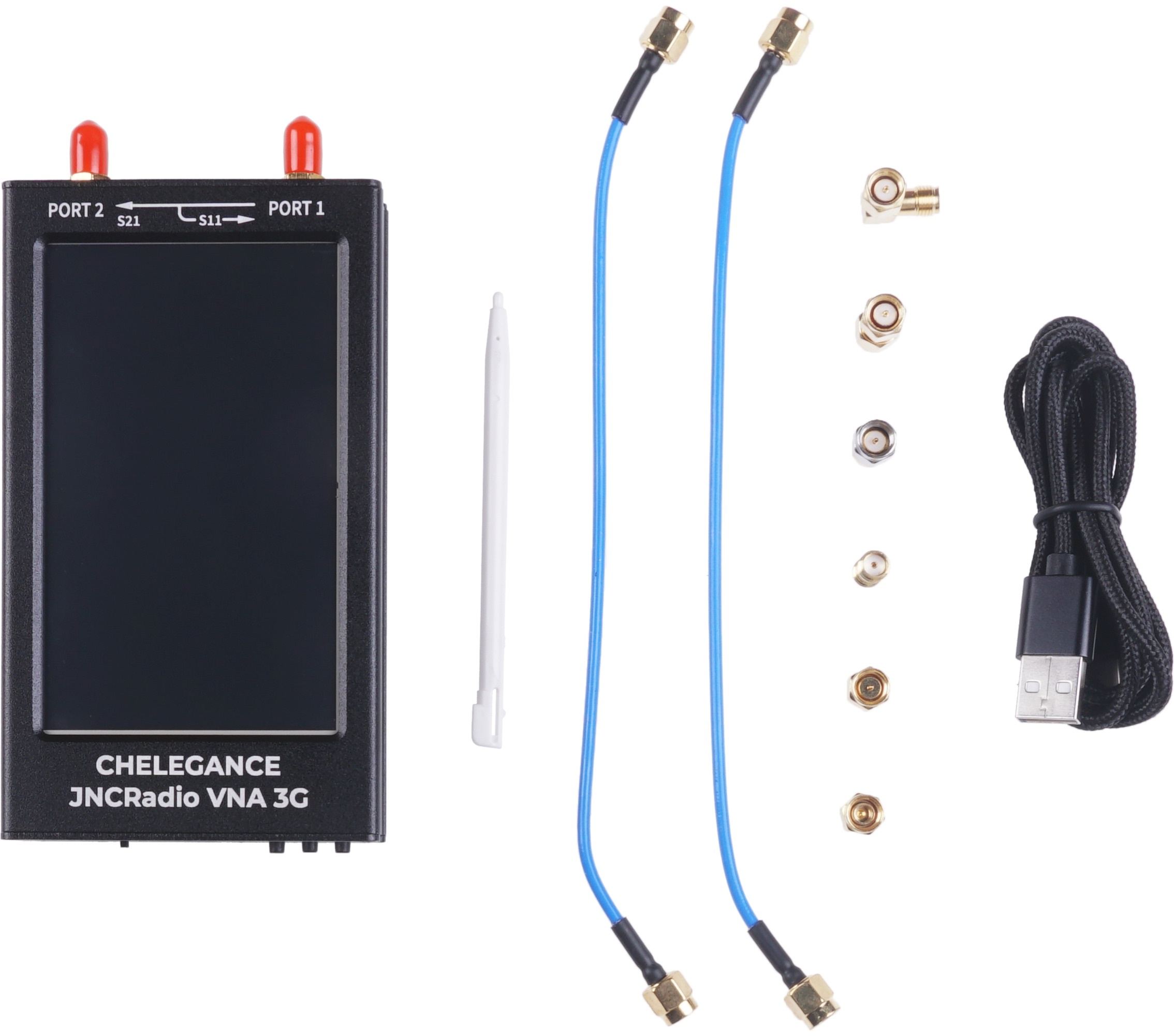

Livré avec : 1x JNCRadio VNA 3G, 2x câble SMA-Male 20cm RG316, 1x kit d'étalonnage, 1x adaptateur SMA-Male, 1x adaptateur SMA-Femelle, 1 câble USB Type-C, 1x stylet.

Plus de détails

Télécharger

NANOVNA VNA 3G manuel 2.0 (EN)

1.66M

NANOVNA VNA 3G manuel 2.0 (FR)

5.57M

Fiche technique

APPLICATIONS

CARACTÈRES S11, S21
- VSWR, DIAGRAMME DE SMITH
- LOGMAG
- PHASE, RETARD
- FACTEUR Q, POLAIRE, LINÉAIRE
MESURE
- ANTENNE
- CÂBLE
- AMPLIFICATEUR
- DUPLEXER
- FILTRE

SPÉCIFICATION

Paramètres	Spécification	Conditions d'utilisation
Gamme de fréquences	50kHz~3GHz
Puissance de sortie RF	-10dBm	50kHz - 140MHz
	-9dBm	140 MHz - 1 GHz
	-12dBm	1GHz - 2GHz
	-14dBm	2GHz - 3GHz
Précision de la fréquence	<±0.5ppm
Gamme dynamique S21	80dB	50kHz - 1,5GHz
	70dB	1,5 GHz - 3 GHz
Gamme dynamique S11	50dB	50kHz - 1.5GHz
	40dB	1,5 GHz - 3 GHz
Points de balayage	501	11-501 configurables
Traces	4
Marqueurs	4
Mémoire d'étalonnage	>10
Vitesse de balayage	400 pts/s
Écran	4.3 pouces IPS LCD	Résolution : 800*480
Écran tactile	RTP
Batterie	3.7V 5000mAh
Port de charge/données	USB Type-C
Tension de charge	4,7V - 5,5V
Sortie d'alimentation	USB-A 5V/1A
Connecteur RF	SMA
Dimensions de l'appareil	1307522mm
Matériau de la coque	Alliage d'aluminium
Température de fonctionnement	0℃-45℃

Les clients ont aussi achetés
Nos suggestions

5,00 € TTC
Référence: ADAPT-SMA-M-BNC-F-85
Adaptateur SMA Male BNC Femelle
Adaptateur SMA Male vers BNC Femelle. Compatible avec la carte converter HF Ham It Up, HackRF et le récepteur SDR FUNcube Dongle Pro+.
5,00 € TTC
5,00 € TTC
Référence: ADAPT-SMA-M-UHF-F-67
Adaptateur SMA Male UHF Femelle (SO-239)
Adaptateur SMA Male vers UHF Femelle (SO-239).
5,00 € TTC
3,90 € TTC
Référence: ADAPT-SMA-M-SMA-F-575
Adaptateur SMA Male - SMA Femelle
Cet adaptateur RF permet de convertir un connecteur SMA Male vers un connecteur SMA Femelle. Connectique extrémité 1 : SMA maleConnectique extrémité 2 : SMA femelle Impédance : 50 OhmsPlaqué nickel
3,90 € TTC
169,00 € TTC
Référence: ANALYSEUR-TINYSA-ULTRA-2543
TinySA ULTRA Analyseur spectre & générateur signal 100 Khz à 5.4 GHz
Le tinySA ULTRA est la nouvelle version plus performante, du mini analyseur de spectre portable, pour les bandes MF/HF/VHF de 100 KHz à 800 MHz et les bandes UHF et SHF de 800 MHz à 5400 MHz en mode
169,00 € TTC

Avis

Cliquez ici pour donner votre avis

on5jt

13/03/2024

vna

Produit conforme aux spécification
Facile a utiliser après quelques heures de manipulation
Application PC NanoVNA Saver très utile pour usage en labo
