NanoVNA-H et H4 Analyseur antenne 50 Khz à 1500 Mhz
Le NanoVNA-H et H4 est un analyseur d'antenne et de réseau vectoriel (VNA) low-cost et performant qui couvre les bandes de fréquences HF, VHF de 50 KHz à 300 MHz avec une sensibilité de 70dB, la bande UHF de 300 MHz à 900 MHz avec une sensibilité de 60dB et de 900 à 1500Mhz avec une sensibilité de 40dB.

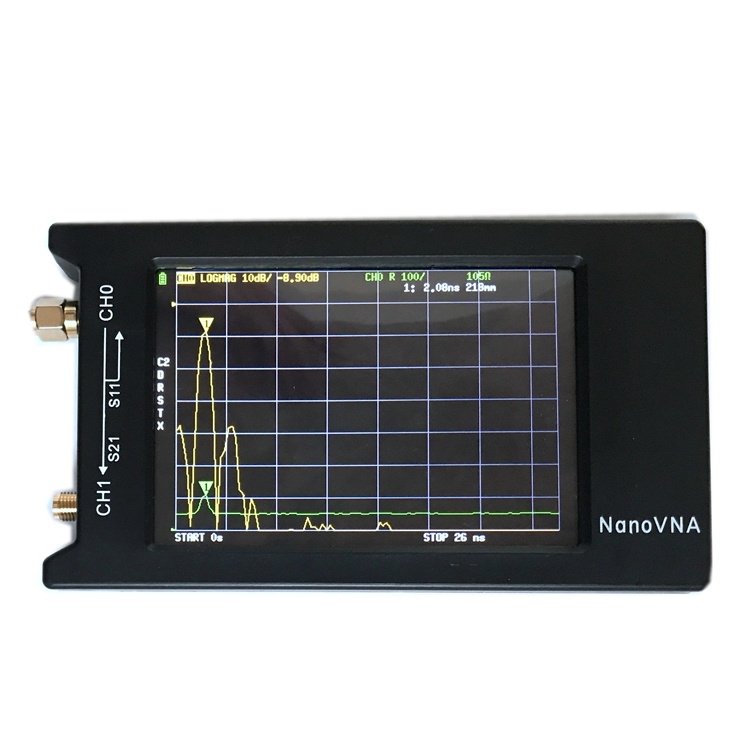

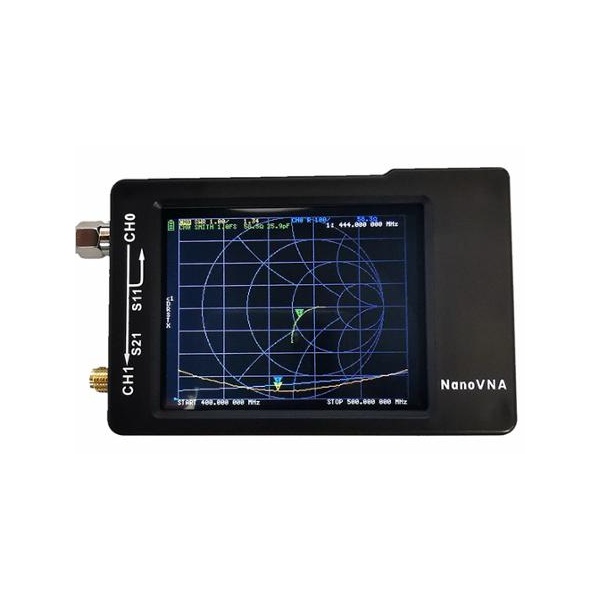

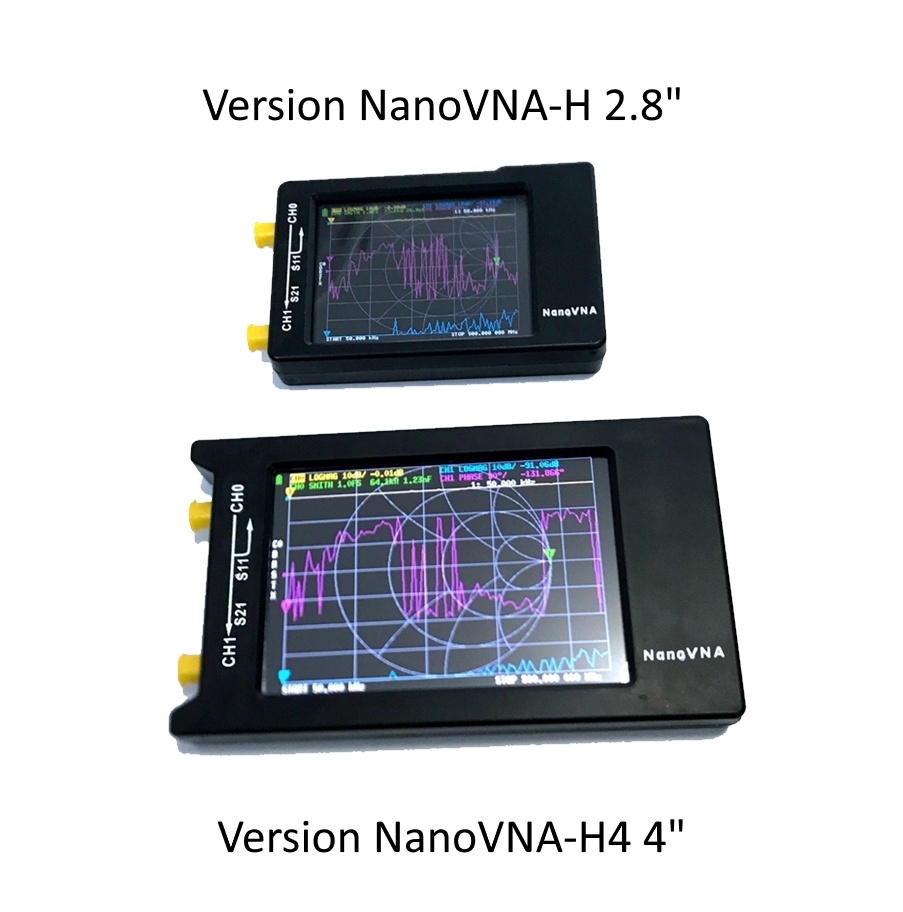

Ce VNA est la dernière version officielle 3.4 Hugen, il est doté d'un écran tactile TFT disponible en 2 tailles 2.8" (7.1cm) et 4" (10.1cm), alimentation par câble USB-C (fourni) ou batterie interne incluse de 650mAh ou 1950mAh (H4).
Mise à jour via firmware pour ajouter de nouvelles fonctionnalités. Le firmware installé permet de mesurer la performance d'une antenne.

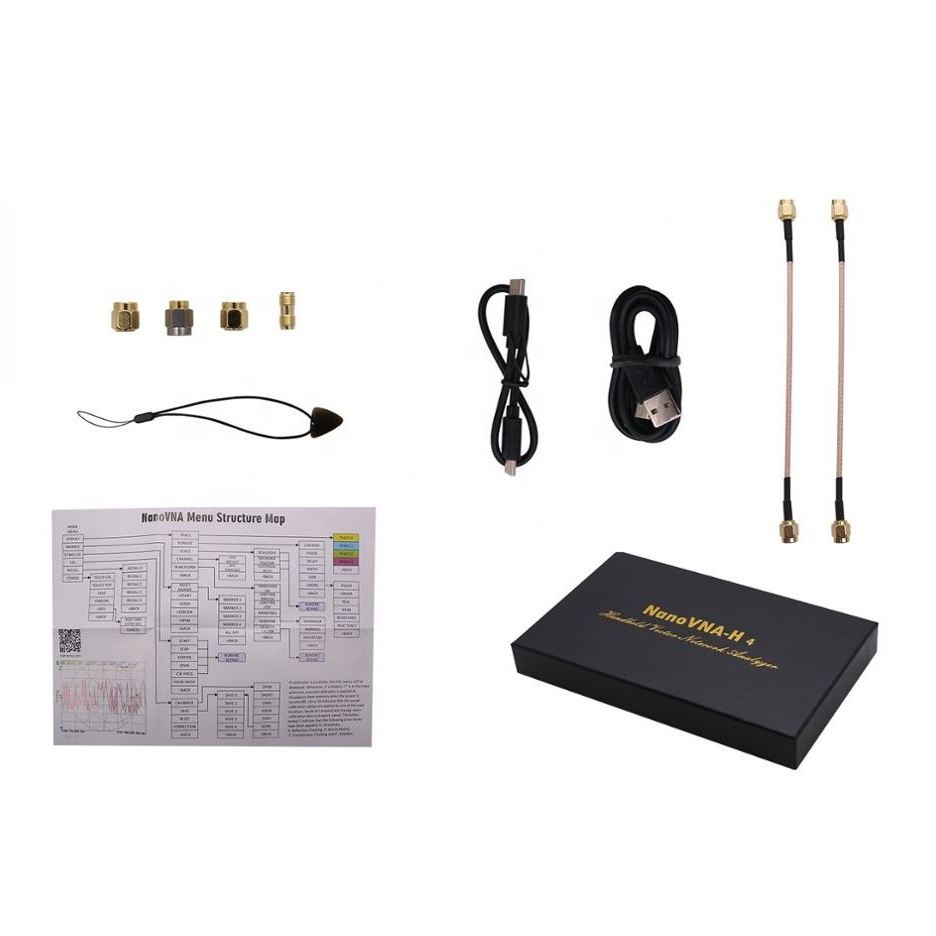

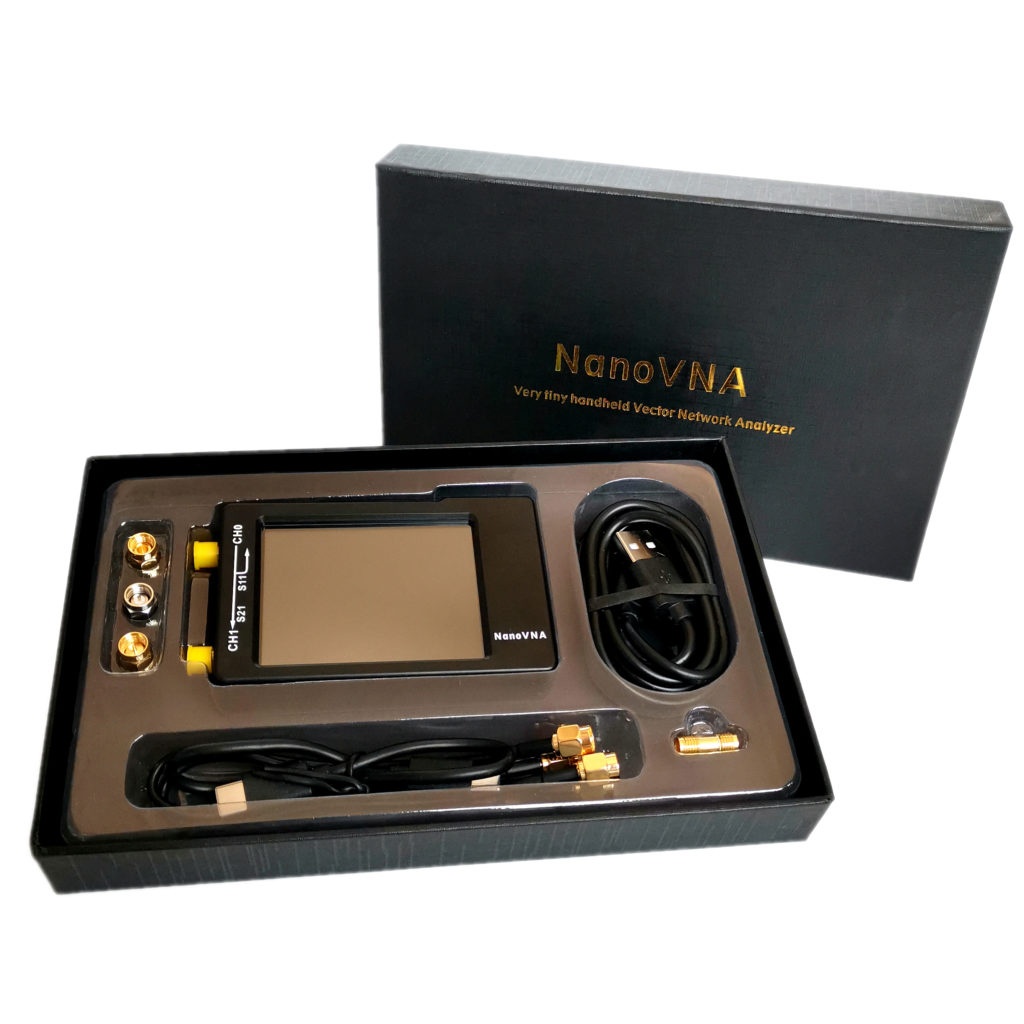

Livré avec : 1 NanoVNA-H ou Nanovna-H4, avec kit de calibrage, 1 charge fictive 50Ω SMA, 1 circuit ouvert SMA, 1 court-circuit SMA, 1 câble d'alimentation USB Type-C, 2 câbles SMA Male RG316 15cm, 1 adaptateur SMA femelle - SMA femelle. Manuel en français à télécharger ci-dessous.
Télécharger
Guide d'utilisation du NanoVNA traduit en français par YouenBzh sur Youtube. 754.68k
Guide 1.6 pour configurer et utiliser un NanoVNA, en anglais par Martin Svaco, 9A2JK. 3.59M
Fiche technique
Spécifications NanoVNA H & H4
Plage de fréquence : 10KHz à 1500MHz
Plage de mesure : 70dB (50KHz-300MHz), 60dB (300-900MHz), 40dB (900-1500MHz)
Puissance de sortie RF: 0dbm (+/- 2dbm)
Précision de fréquence: <0.5ppm
Affichage : TFT 2.8 pouces (7.1cm) 320*240 ou TFT 4 pouces (10.1cm) (320 x 480)
Interface USB : USB type-C
Boitier : Plastique
Alimentation : USB 5V 120mA
Batterie incluse : 650mAh (version H) ou 1950mAh (version H4)
Dimensions : 85.5 x 54 x 11mm (version H) ou 133 x 75 x 18mm (version H4)
Garantie 2 ans
Les dernières versions de firmwares, drivers et documentations à jour sont à télécharger depuis ce Google Drive ainsi que sur Github et Github2.
