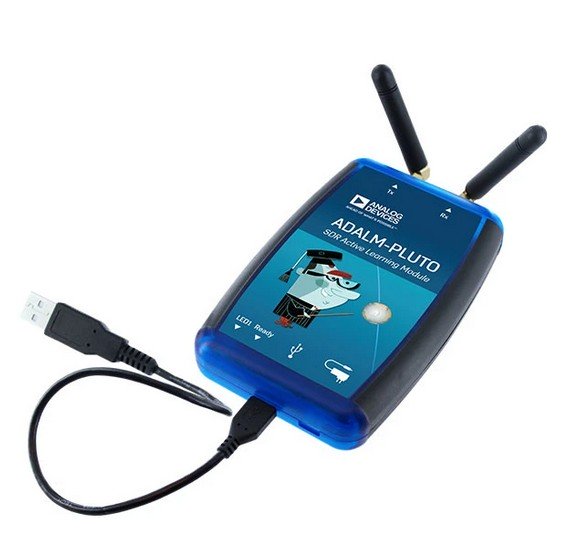

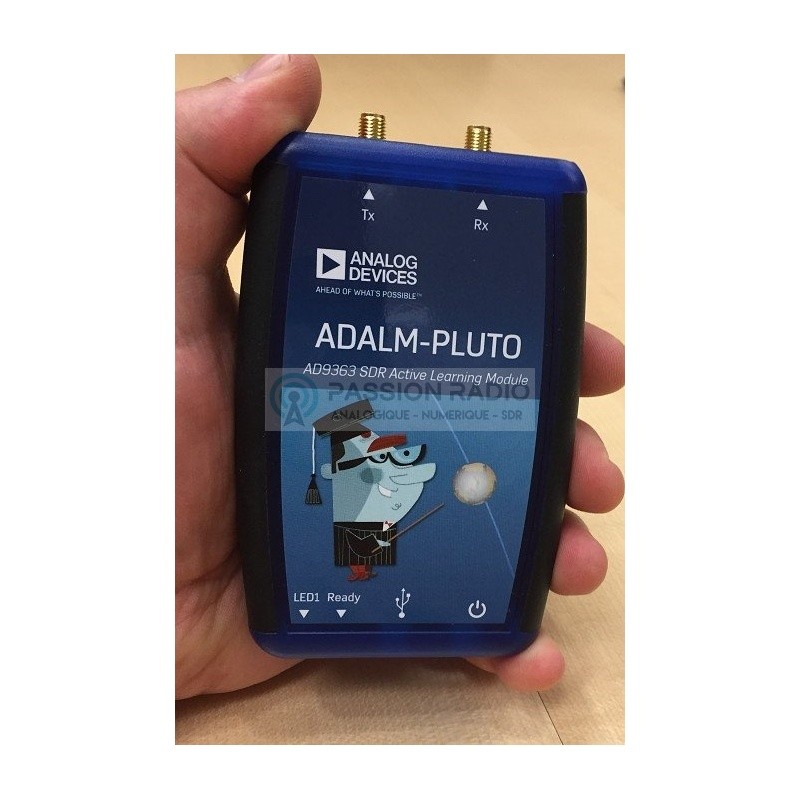

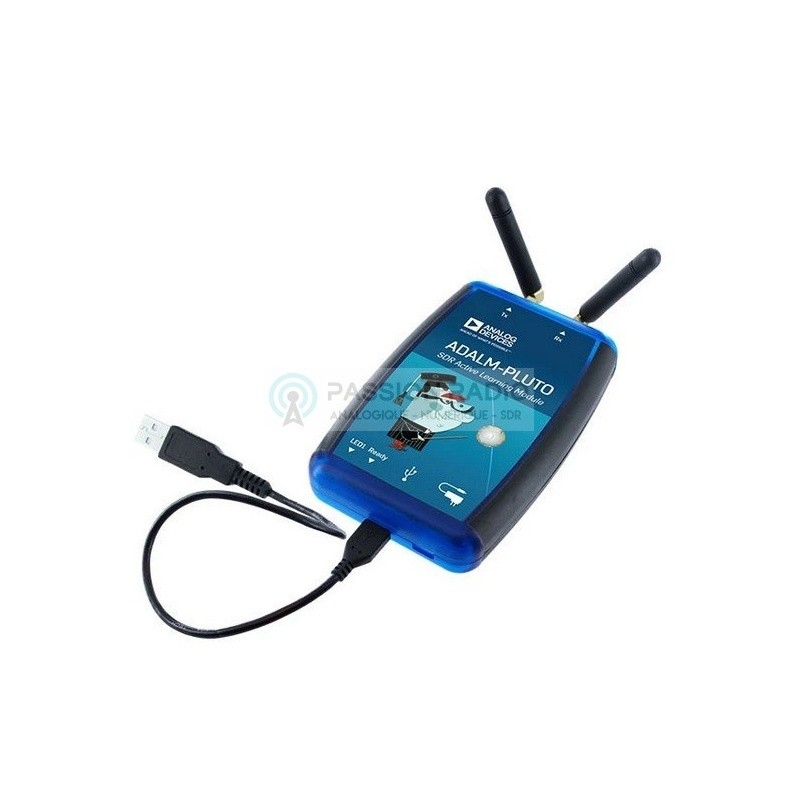

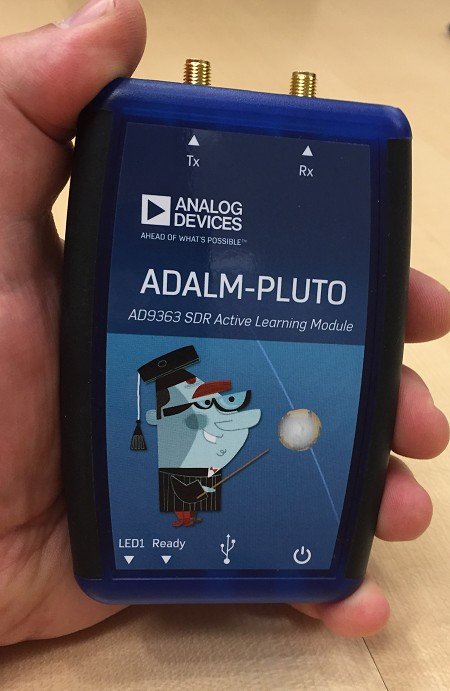

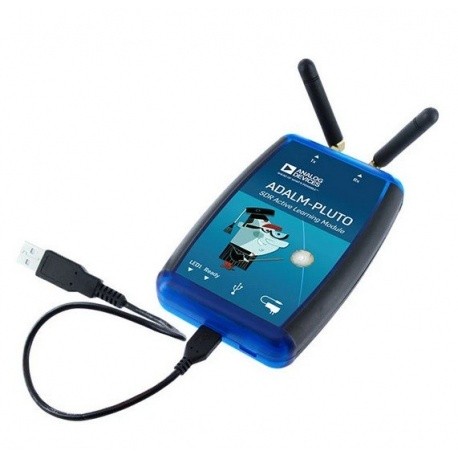

Adalm PlutoSDR RX & TX 325 MHz - 3.8 GHz Full-Duplex - SDR QO-100 REV C

Imprimer

Le PlutoSDR - Adalm Pluto (version REV C) est un récepteur et émetteur SDR open-source couvrant les fréquences de 325MHz à 3.8GHz en half et full-duplex avec une bande passante de 20Mhz en 12bits.

L'Adalm Pluto SDR a été conçu comme une plateforme de développement autour du SDR.

Fonctionne sous Windows (10, 8.1, 8, 7), Linux et OS X et supporte les applications logiciels et languages de programmation suivant : MATLAB, Simulink, GNU Radio, SDRangel, GQRX, SDR-Console, SoapySDR, libiio, a C, C++, C#, et Python API.

Ce matériel est destiné à une utilisation en laboratoire, R&D et en expérimentation radioamateur, il est compatible, par exemple, pour une utilisation en émission sur la voie montant de 2.4Ghz pour le satellite radio-amateur QO-100.

Livré avec : 1 PlutoSDR (ADALM-PLUTO REV C) Analog Devices, 2 antennes fouet de 4 cm, 1 câble SMA de 15 cm et 1 câble USB.

A noter : Le Pluto avec le circuit intégré AD9363 d’Analog Devices, peut être modifié, sous la seule responsabilité de l'utilisateur, pour couvrir les fréquences de 70 à 6000MHz avec une bande passante de 56 MHz (cf. ci-dessous).

Augmentation du tarif 2022 : Le fabricant Analog Devices et les fournisseurs de l'Adalm Pluto, ont augmenté de près de 80% ! leurs tarifs sur ce matériel et nous proposent 0% de remise, quelque soit le volume que nous commandons chez eux sur ce matériel.

Plus de détails

Télécharger

Doc Adalm PlutoSDR

449.23k

Fiche technique

Emetteur-récepteur : Basé sur le circuit intégré AD9363 d’Analog Devices
FPGA : Zynq Z-7010 Xilinx®
Fréquence Rx et TX : 325 MHz à 3,8 GHz
Puissance émission maximum: 7dBm (5mW)
20 MHz de bande passante
12 bits ADC
Interface USB : 2.0
Boîtier plastique
TCXO : +/- 25PPM (pas de TCXO)
2 connecteurs RF : SMA femelle (1 pour le Rx et 1 pour le TX)
Version : REVISION REV C avec 1 connecteur Clock In et 1 Clock Out en U.Fl sur la carte PCB

Modifications Pluto SDR pour QO-100

Pour une utilisation et configuration en émission et réception avec le satellite QO100 nous vous recommandons ces différentes lectures sur les modifications (mods) recommandées et à réaliser sur l'Adalm avec l'ajout d'un TCXO pour améliorer la stabilité et la bonne mise à la masse de la carte :

https://www.f1te.org/index.php/satellite-qo-100/station-sdr-pour-qo-100
https://www.f5uii.net/transmit-datv-over-qo100-with-sdr-adalm-pluto-f5oeo-plutodvb/2/
http://www.hb9afo.ch/articles/pluto/default.htm
https://hf5l.pl/en/adalm-pluto-kit-for-eshail-2-and-more/

Extension fréquences Adalm Pluto 70-6000MHz

La version du PlutoSDR qui utilise la puce AD9363 est limitée en fréquence de 325 à 3800 MHz avec une bande passante de 20 MHz.

Cependant, la version supérieure, la puce AD9364 peut supporter de 70 MHz à 6000 MHz et 56 MHz de bande passante, est presque identique à la puce AD9363. Le Pluto SDR peut être hacké en voyant une puce AD9364, simplement en changeant la chaîne de périphérique sur l'unité.

Les instructions pour effectuer ce hack sont détaillées sur le wiki officiel Analog.com PlutoSDR sur la page de personnalisation, dans "Updating to the AD9364".

Attention cette modification n'est pas garantie, est sous votre seule responsabilité et peut ne pas fonctionner sur votre PlutoSDR.
