Pack LNB PLL TCXO + BIAS-T pour RX SDR ou 432Mhz QO100

Imprimer

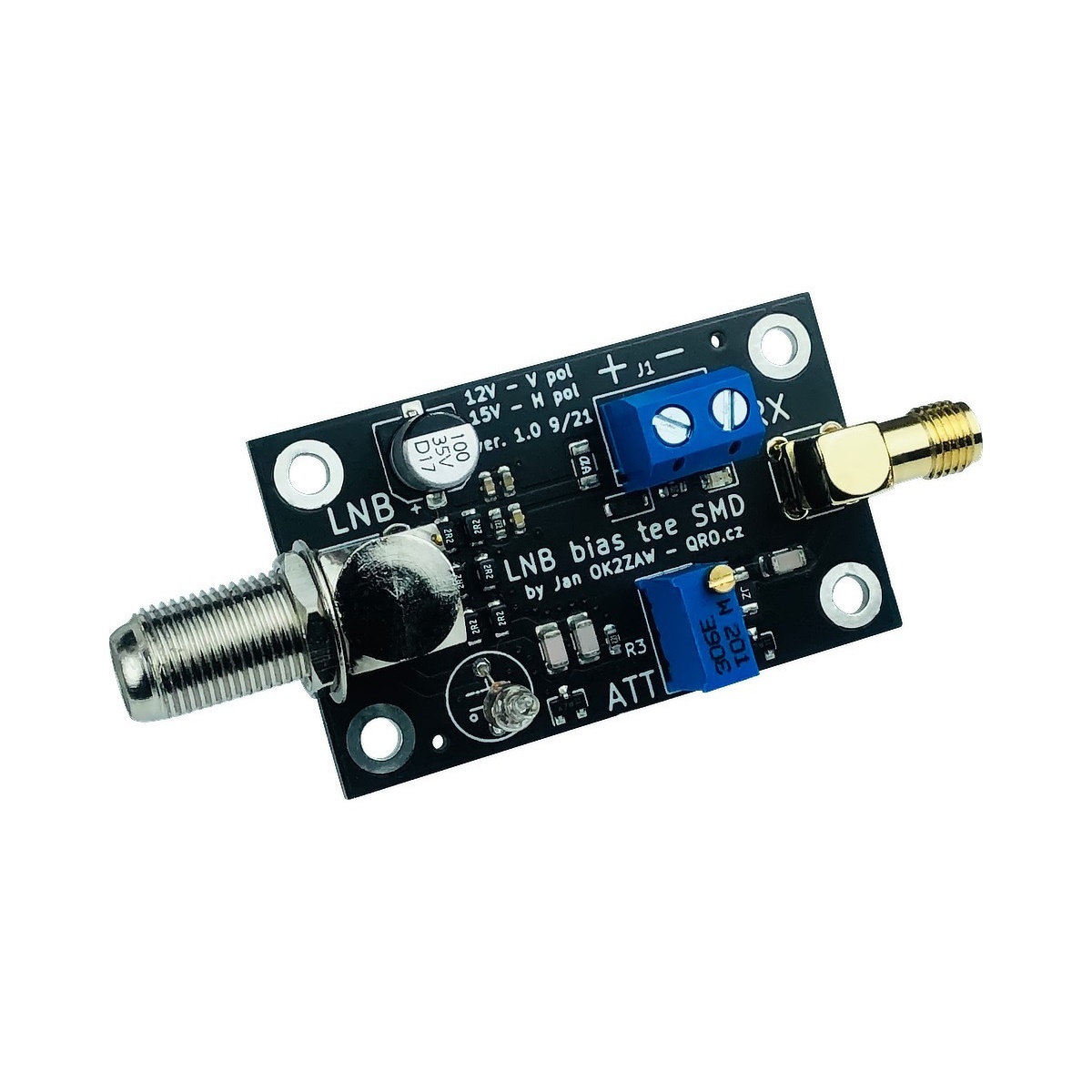

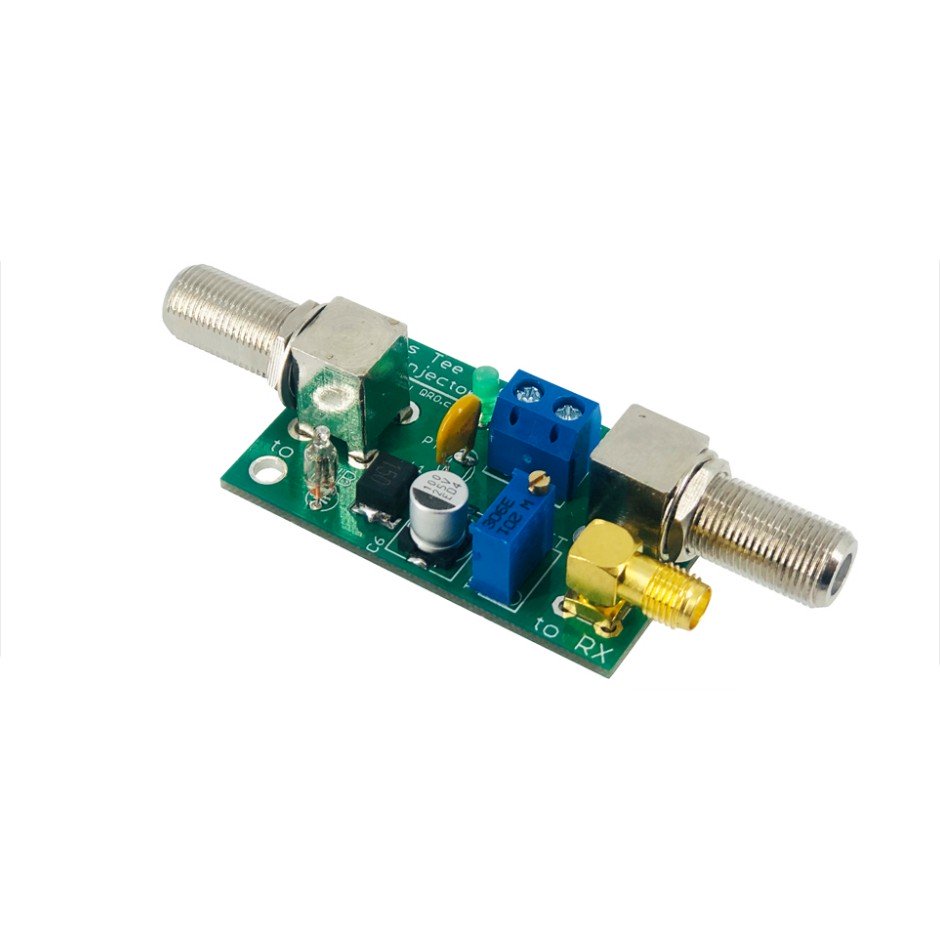

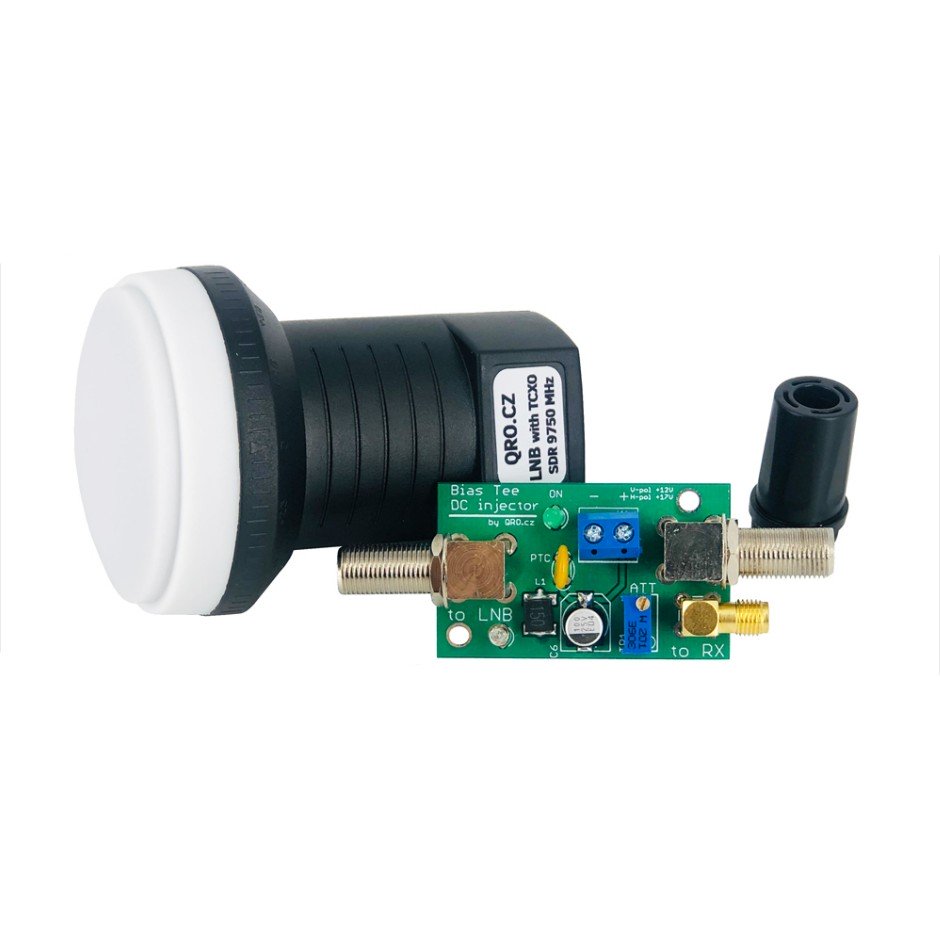

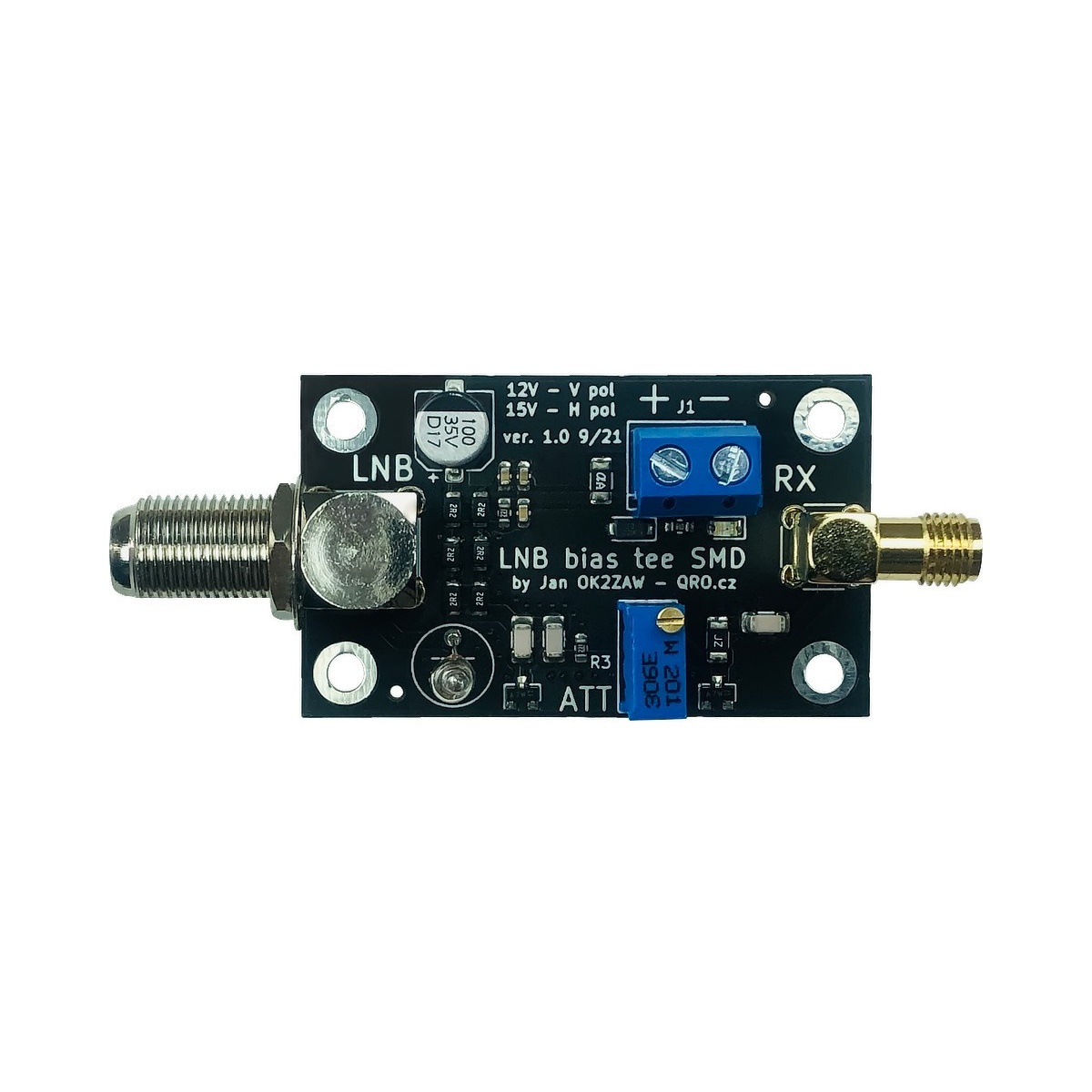

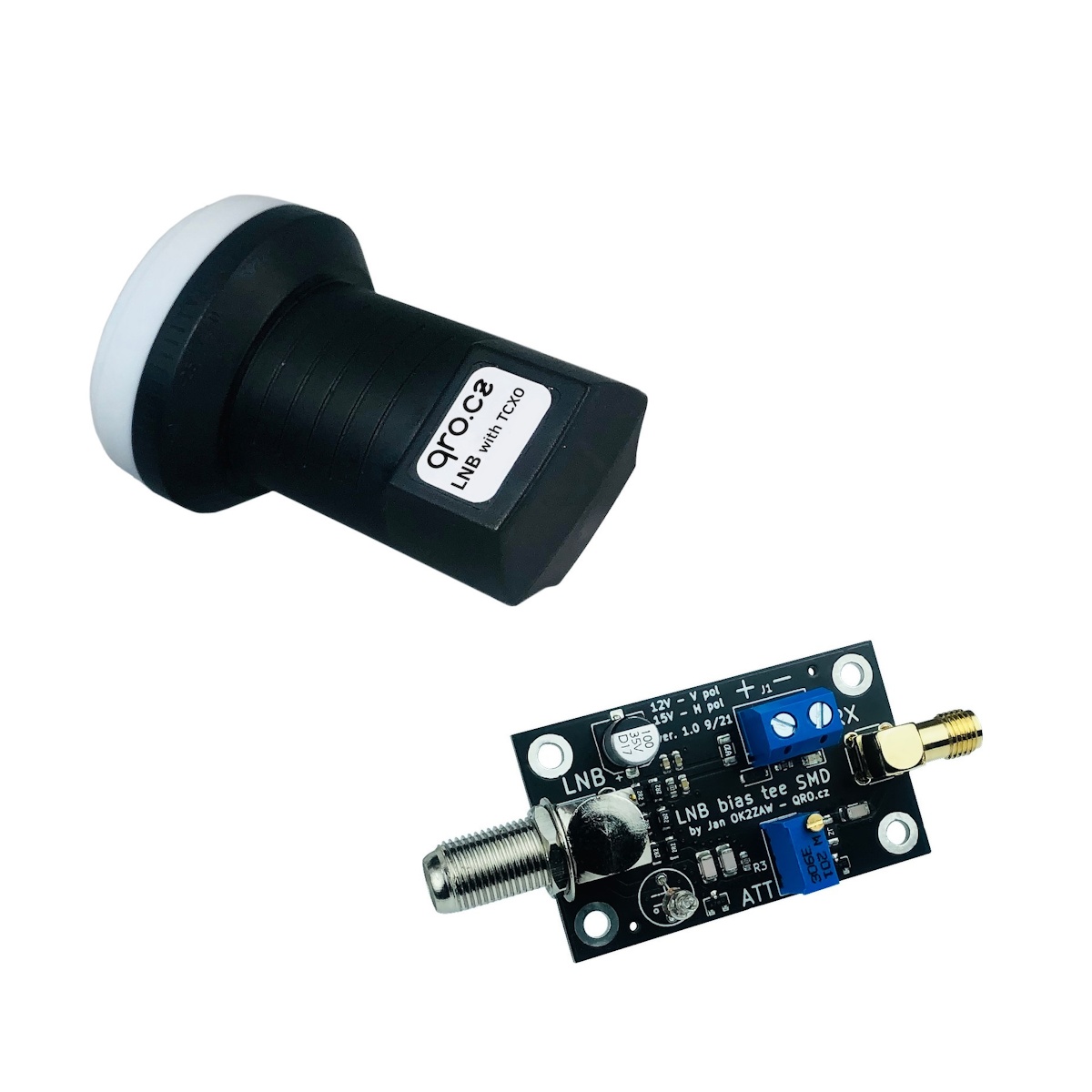

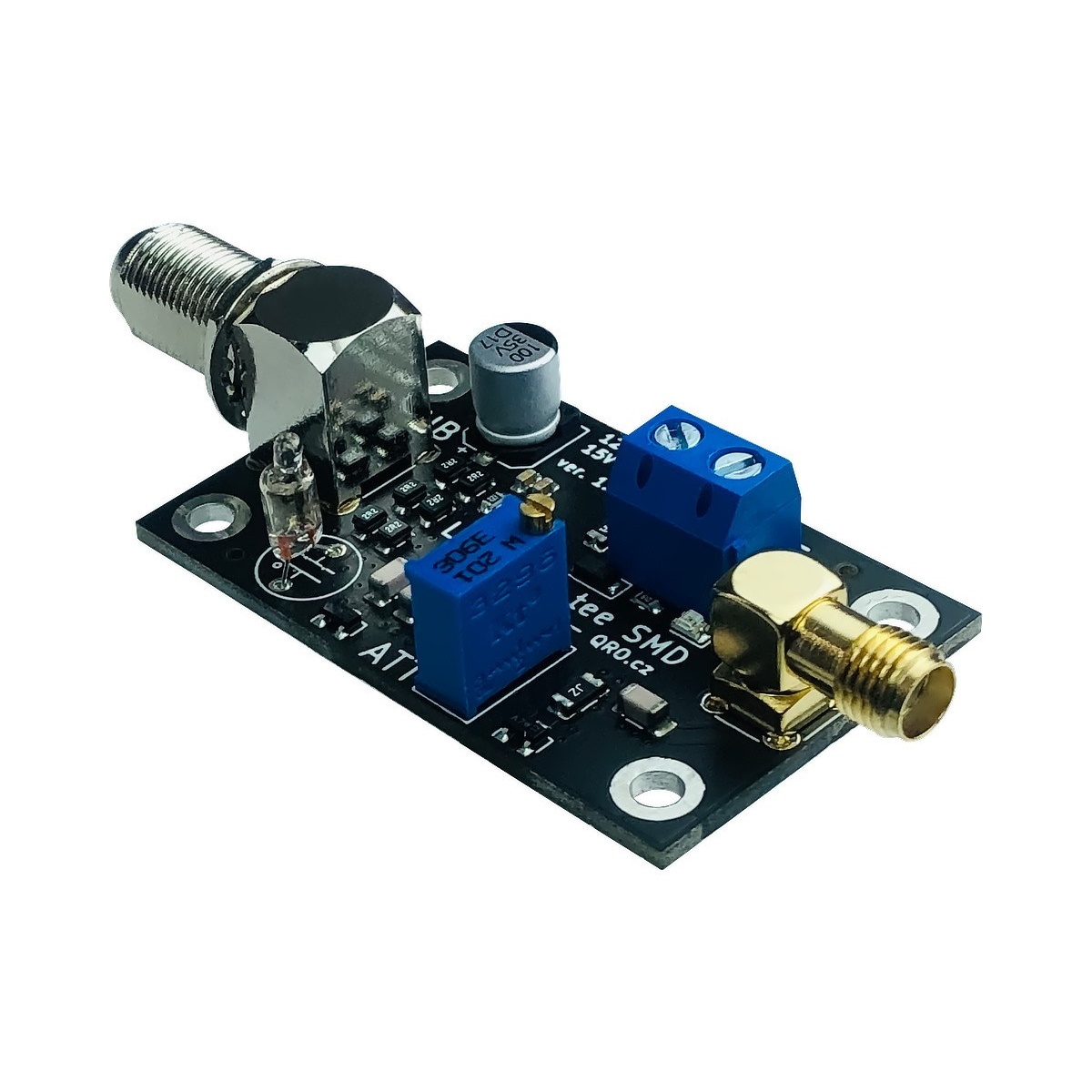

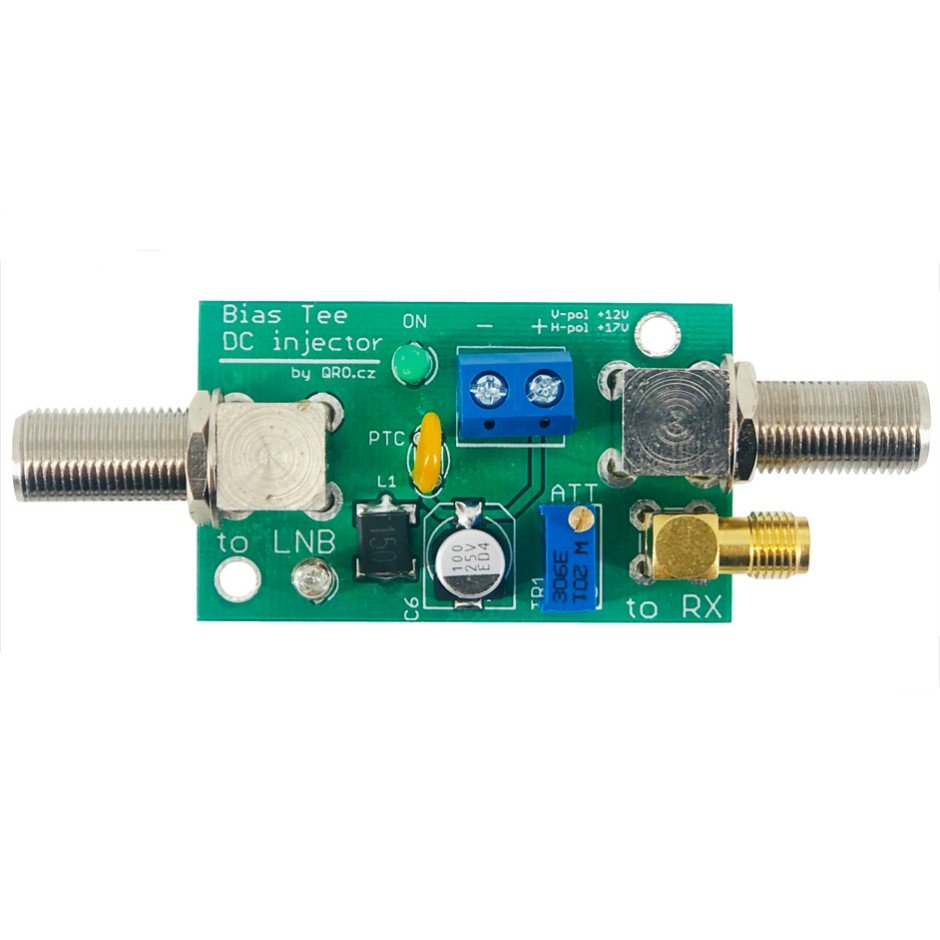

Le Pack RemoteQTH inclut une tête LNB PLL modifié avec TCXO et quartz 25Mhz, ainsi qu'une alimentation bias-T avec atténuation réglable et disponible en 2 versions : Avec une clé SDR sur 739Mhz et un ordinateur, ou bien avec un poste radio traditionnel en 432Mhz, pour une utilisation sans PC.

Ce pack permet la réception du signal étroit en SSB du satellite Oscar-100 en alimentant le bias-tee entre 12 et 14v, ainsi que la réception du signal DATV en bande large de QO-100 en alimentant le bias-t entre 15 et 18v.

Disponible en option : Bague d'adaptation pour installer l'antenne POTY sur ce LNB.

Livré avec : 1 Pack RemoteQTH avec 1 tête LNB PLL TCXO et 1 bias-T, version SDR ou 432Mhz (à choisir ci-dessous).

Plus de détails

Fiche technique

RX 10 Ghz - 739/432Mhz QO-100 RemoteQTH

Tête LNB modifiée bande Ku
Très faible bruit 0.1
TCXO intégré : 1 ppm
Fréquence quartz : 25Mhz
Fréquence OL : 9 750 Mhz (version SDR)
Fréquence OL : 10 057 Mhz (version 432Mhz)

Bias-T
Polarisation V+H
Atténuation variable depuis le tee biais
Protection contre les surtensions
Alimentation : +12V pour polarisation Verticale (SSB) et +17V pour polarisation horizontale (DATV)
Connecteur entrée LNB : F femelle (IN)
Connecteur sortie LNB : F femelle (OUT)
Connecteur sortie IF : Sma femelle (IF)
FI sur la version SDR : 739Mhz
FI sur la version 432 : 432Mhz

Exemple de montage avec l'antenne POTY et la bague d'adaptation, par F1MNQ :

Instructions de montage de la POTY sur ce LNB :

- Percer le couvercle du LNB à 21,5 (entrer à chaud dans le tube du POTY)
- Le tube de la POTY s'insère de 10 mm dans le LNB
- L'anneau entre à chaud dans le LNB
- Appliquer du silicone pour rendre le LNB étanche, clipser le couvercle du LNB
