Antenne DJ7GP V2 2.4 Ghz & 10 GHz avec LNB modifié 24 Mhz AMSAT DL

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

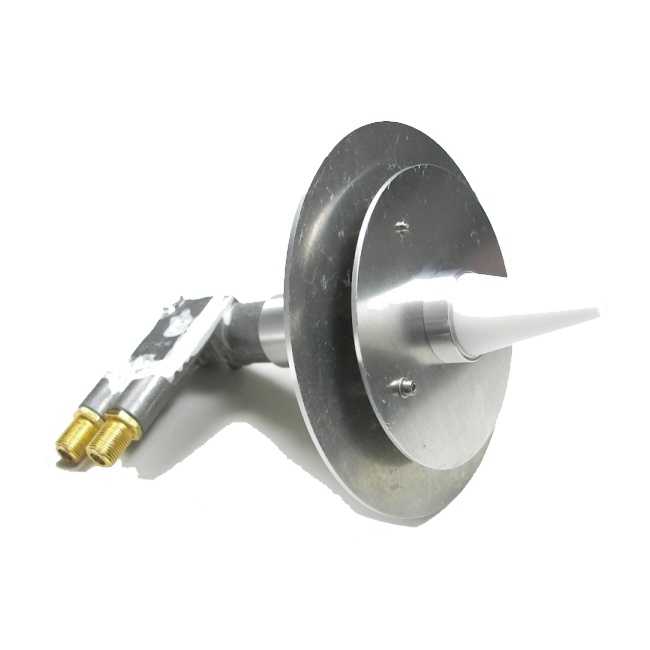

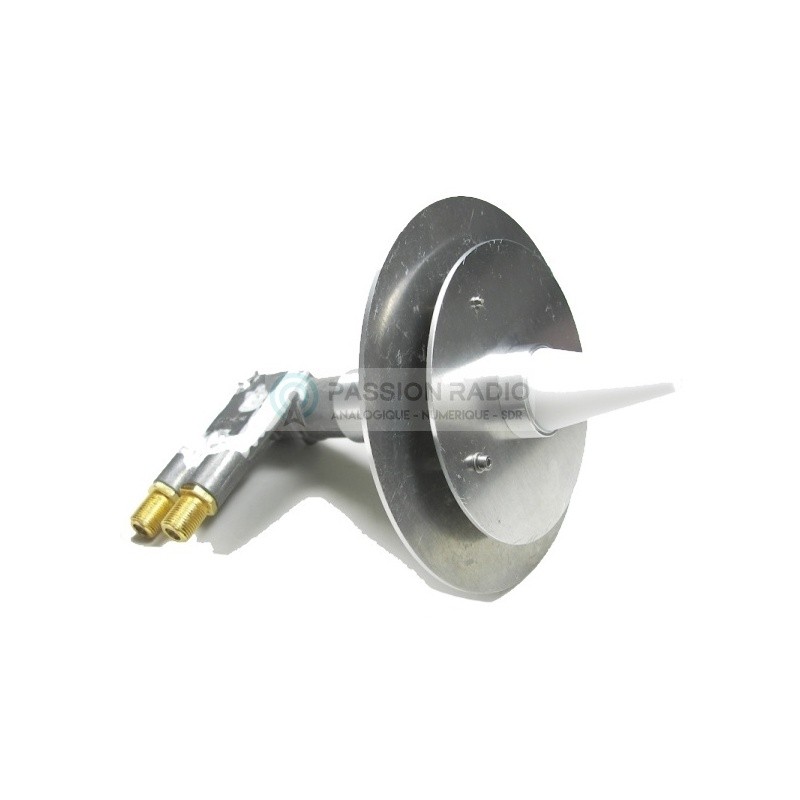

Version V2 de l'antenne duofeed 2.4 Ghz & 10 Ghz de DJ7GP, prête à l'emploi, avec un LNB modifié pour la réception stable de QO100 et l'émission en polarisation circulaire LHCP sur la voie montante 2.4 Ghz de QO-100.

La version 2 améliore la polarisation circulaire gauche (LHCP), dispose de plus d'espace pour le montage et d'une nouvelle lentille pour un meilleur gain en réception sur le 10 Ghz.

Cette version dispose une tête LNB PLL modifiée pour disposer d'une entrée 24 Mhz sur le deuxième connecteur F, pour une utilisation avec le downconverter AMSAT DL.

Livré avec : 1 antenne DuoBand-Feed 2.4/10Ghz de DJ7GP avec LNB modifié, Twin 2 sorties.

Plus de détails

Fiche technique

Fréquence TX : 2.4 GHz polarisation circulaire gauche (LHCP)
Fréquence RX : 10.5 Ghz polarisation linéaire convertit vers 739Mhz via l'alimentation Bias-T
Diamètre de l'antenne : 10,7cm
Impédance d'antenne : 50 Ohms
Réglage du SWR : Par vis sur l'antenne (préréglée d'origine pour les fréquences QO-100)
Puissance maximum : 50 Watts

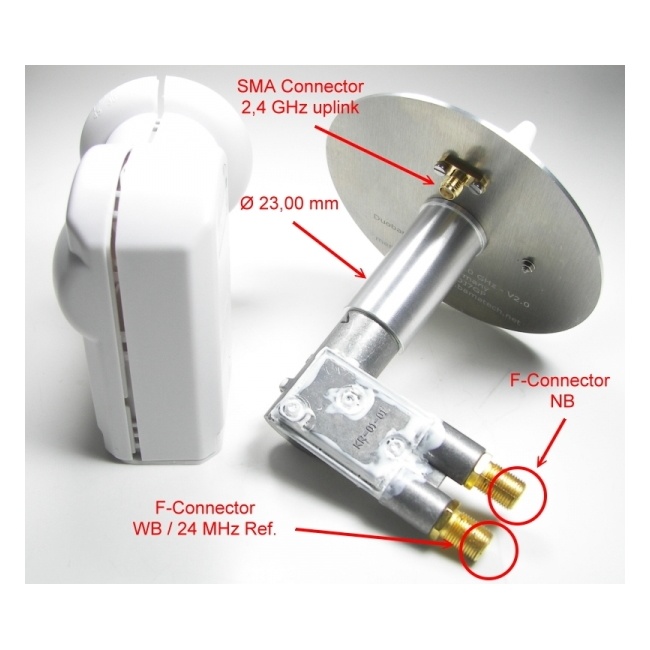

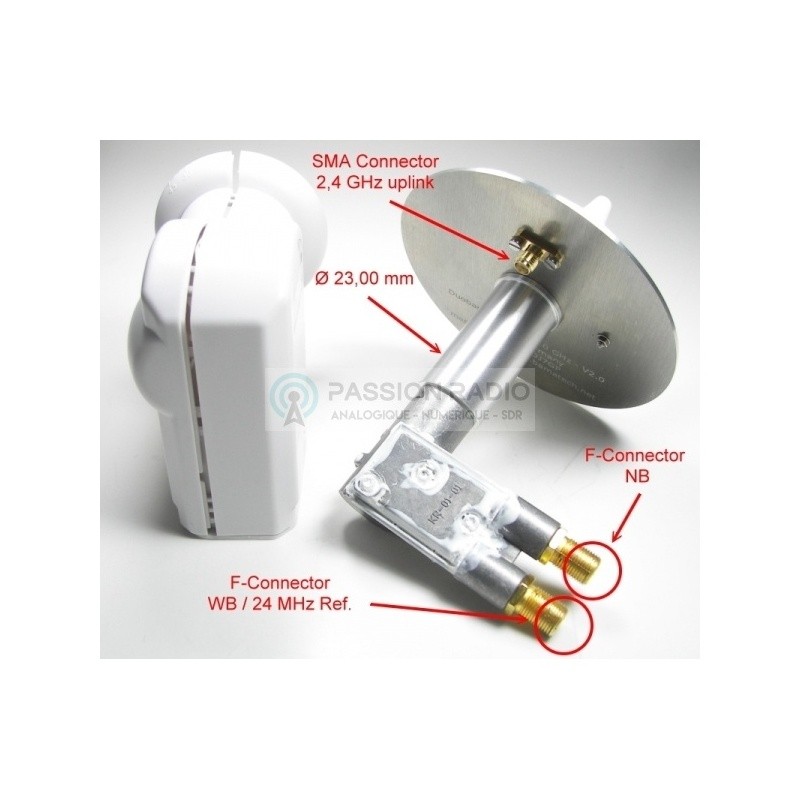

Connecteur antenne TX : SMA femelle pour le 2.4Ghz
LNB : OPTICUM Twin LTP-04H
Connecteur LNB 1 : F femelle pour RX en 739Mhz du 10 Ghz
Connecteur LNB 2 : F femelle pour entrée modifiée 24 Mhz pour utiliser avec le downconverter AMSAT-DL
Matériau : Aluminium, vis en acier inoxydable
Diamètre extérieur du plus grand disque : 11cm
Diamètre de la tige : Ø 23 mm
Conception radioamateur : DJ7GP
