Antenne DualBand Feed 2.4 & 10 GHz DJ7GP V2 avec LNB Single / Twin

rating Lire les 2 avis
Note moyenne : 5/5 Nombre d'avis : 2

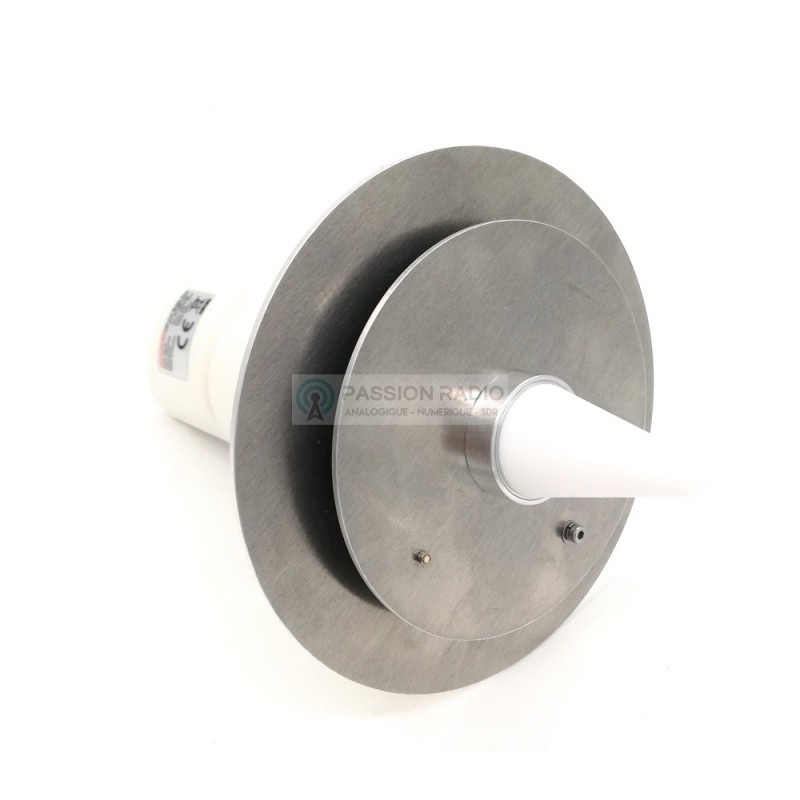

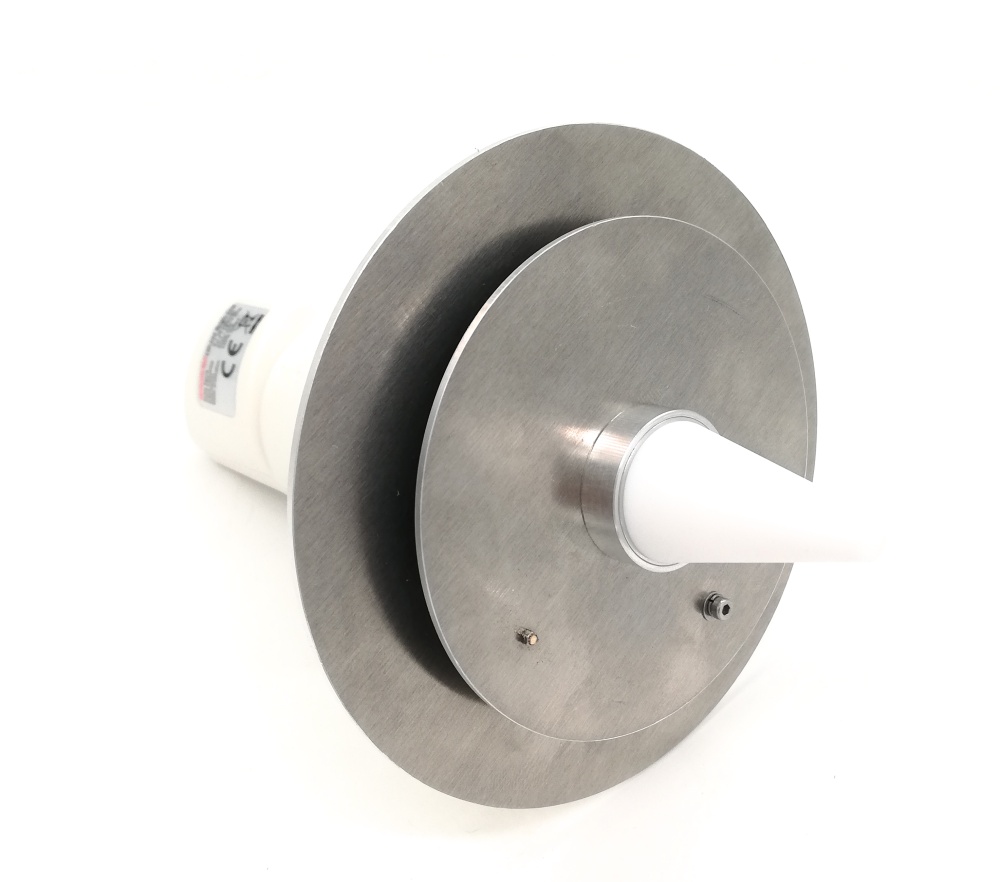

Cette version V2 de l'antenne dualband feed bi-bande 2.4/10 Ghz de DJ7GP est prête à l'emploi en RX et TX polarisée circulaire LHCP pour l'émission sur 2400MHz et réception sur 10500MHz pour le satellite Oscar-100 (QO-100) via la tête LNB montée.

La version 2 améliore la polarisation circulaire gauche (LHCP), dispose de plus d'espace pour le montage et d'une nouvelle lentille pour un meilleur gain en réception sur le 10 Ghz.

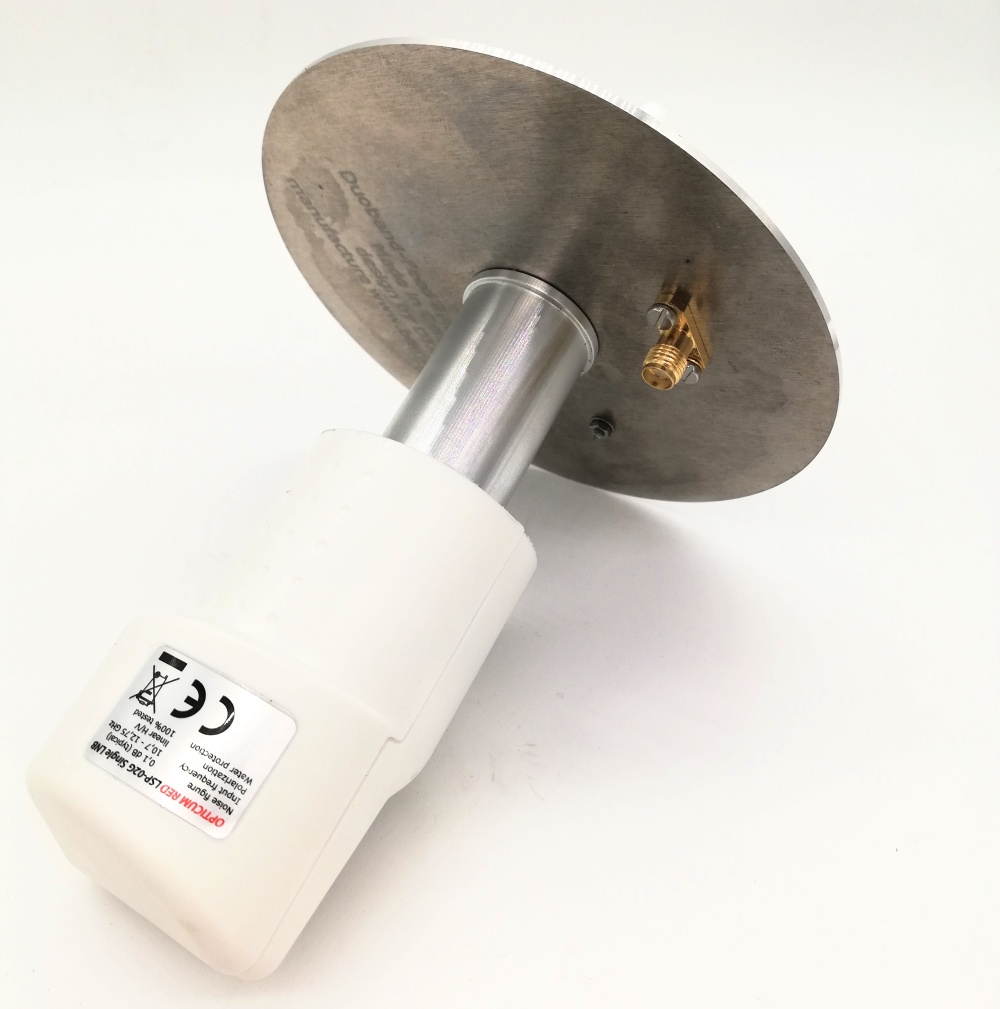

Version LNB Single Opticum LSP-02G (1 sortie) : L'antenne inclue une tête LNB PLL (non modifiée) pour la réception de la voie 10 Ghz du satellite QO-100, sur la bande de fréquence 739Mhz avec un récepteur SDR et le logiciel SDR Console qui intègre une fonction de correction automatique de la dérive en fréquence.

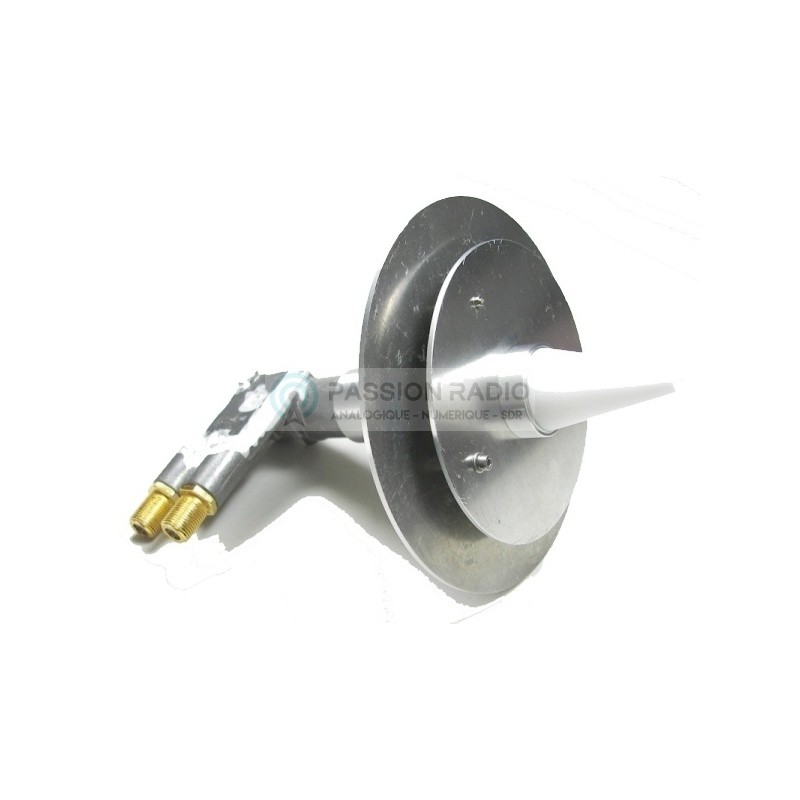

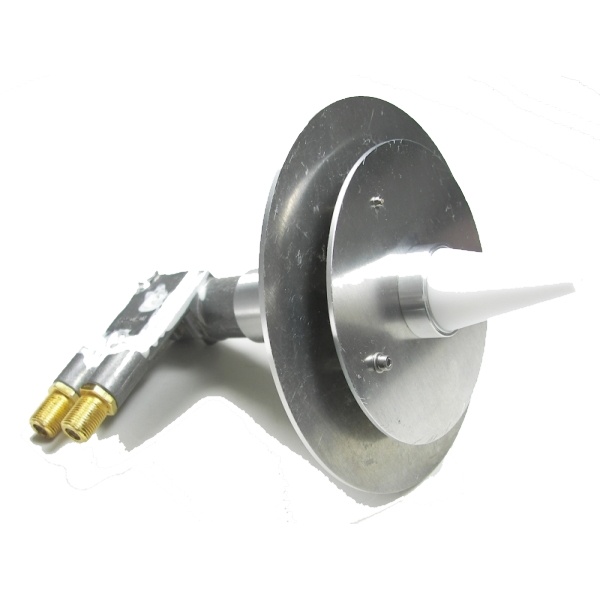

Version LNB Twin OPTICUM LTP-04H (2 sorties) : Inclut une tête LNB PLL (non modifiée) double sortie avec fiche F femelle.

Livré avec : 1 antenne DuoBand-Feed 2.4/10Ghz LNB de DJ7GP, disponible en 2 versions de LNB (Single 1 sortie, ou Twin 2 sorties), à choisir ci-dessous.

Plus de détails

135,00 € HT

En stock

   Plus de 10 pièces disponibles. Expédié de France en 24-72h.

  • 1 sortie Single
  • 2 sorties Twin

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Fiche technique

Spécification antenne dualband 2.4 - 10 Ghz QO-100

Fréquence TX : 2.4 GHz polarisation circulaire gauche (LHCP)
Fréquence RX : 10.5 Ghz polarisation linéaire convertit en 739Mhz via la tête LNB à alimenter avec un Bias-T
Diamètre de l'antenne : 10,7cm
Impédance d'antenne : 50 Ohms
Réglage du SWR : Par vis sur l'antenne (préréglée d'origine pour les fréquences QO-100)
Puissance maximum : 50 Watts
Connecteur antenne 1 : SMA femelle pour le 2.4Ghz
Connecteur antenne 2 : F femelle via la tête LNB pour le 10 Ghz
Matériau : Aluminium, vis en acier inoxydable
Version 1 sortie LNB Opticum Single LSP-02G
Version 2 sorties LNB OPTICUM Twin LTP-04H
Diamètre extérieur du plus grand disque : 11cm
Diamètre de la tige : Ø 23 mm
Conception radioamateur : DJ7GP
