Amplificateur 2400Mhz 12W V2 pour transverter DXpatrol

Imprimer

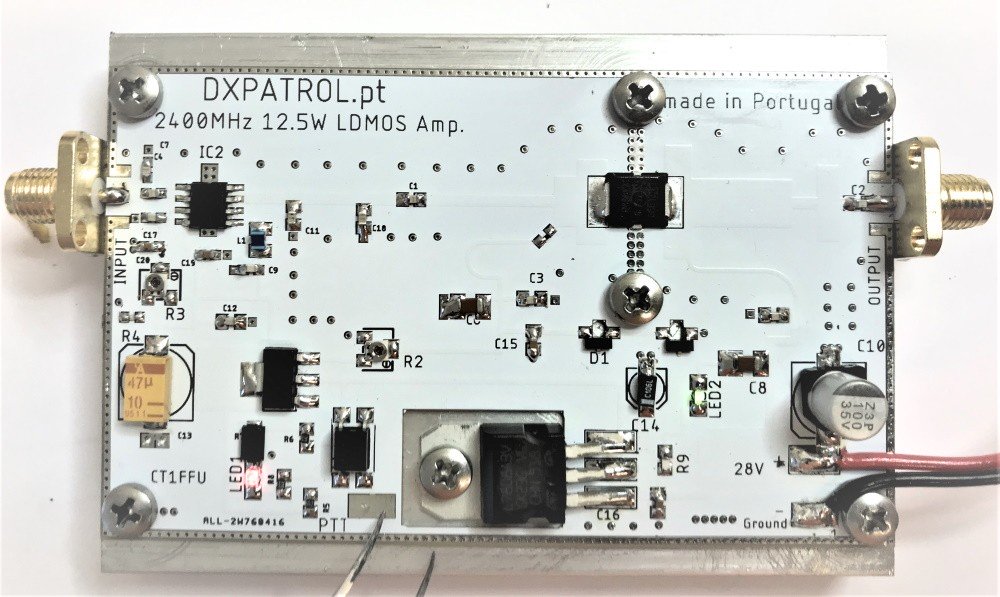

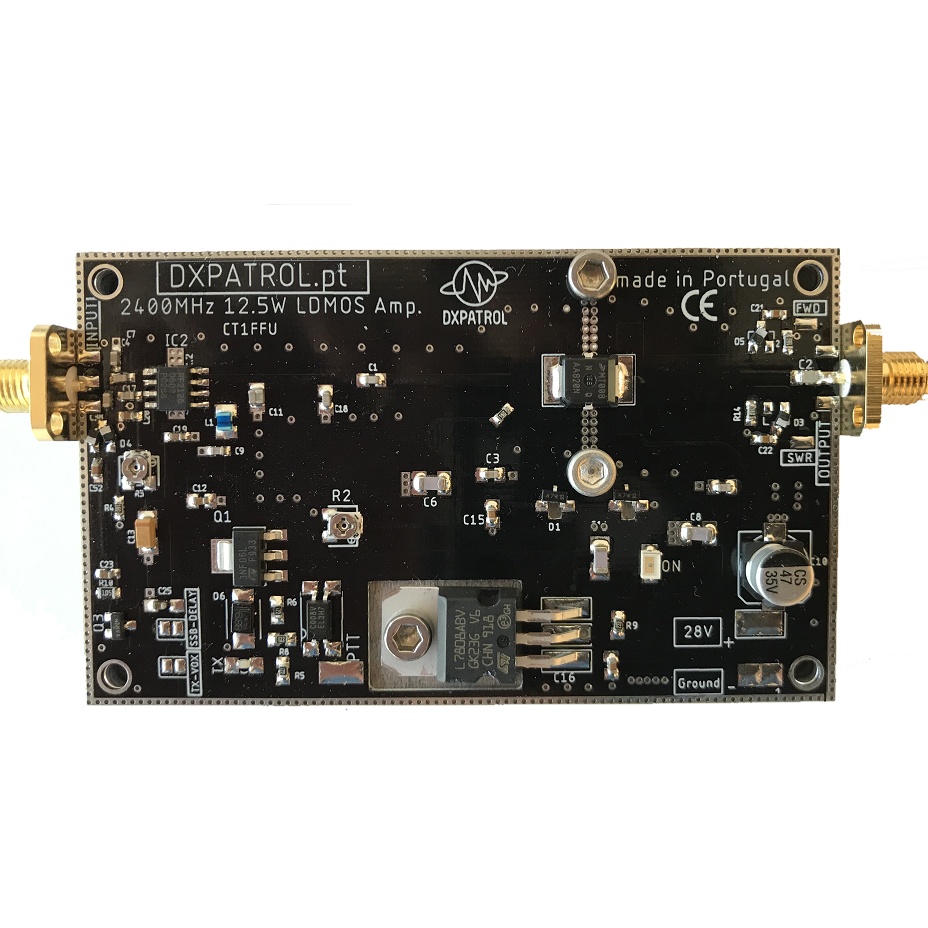

L'amplificateur 2400Mhz V2 de DXpatrol, est destiné à être utilisé avec le transverter DXPatrol pour QO-100, à partir de la version MK2.

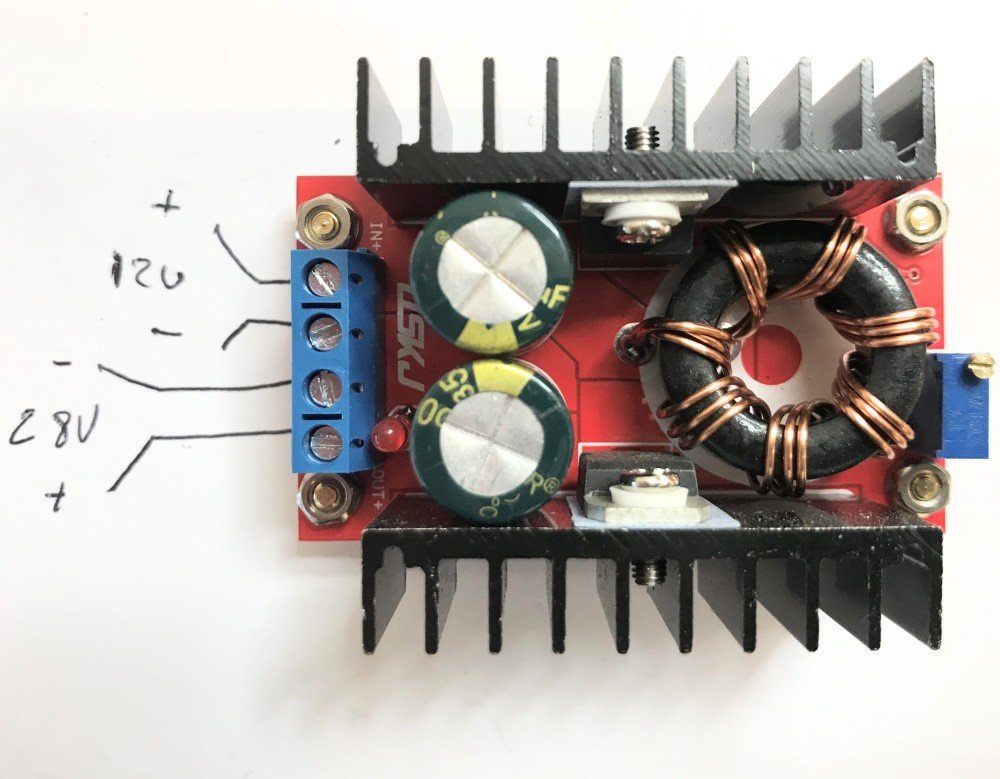

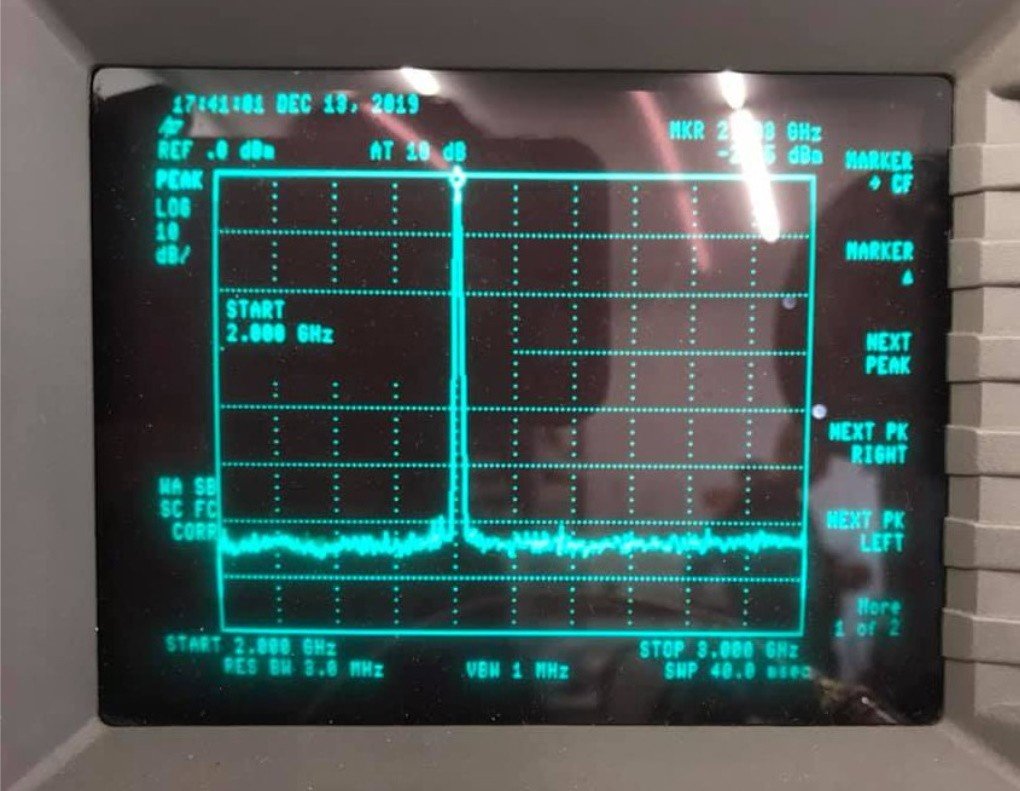

Il permet de sortir 12W maximum à partir d'une entrée entre 50mW et 100mW maximum. Alimenté en 28V, l'ampli est livré avec un convertisseur 12V/28V.

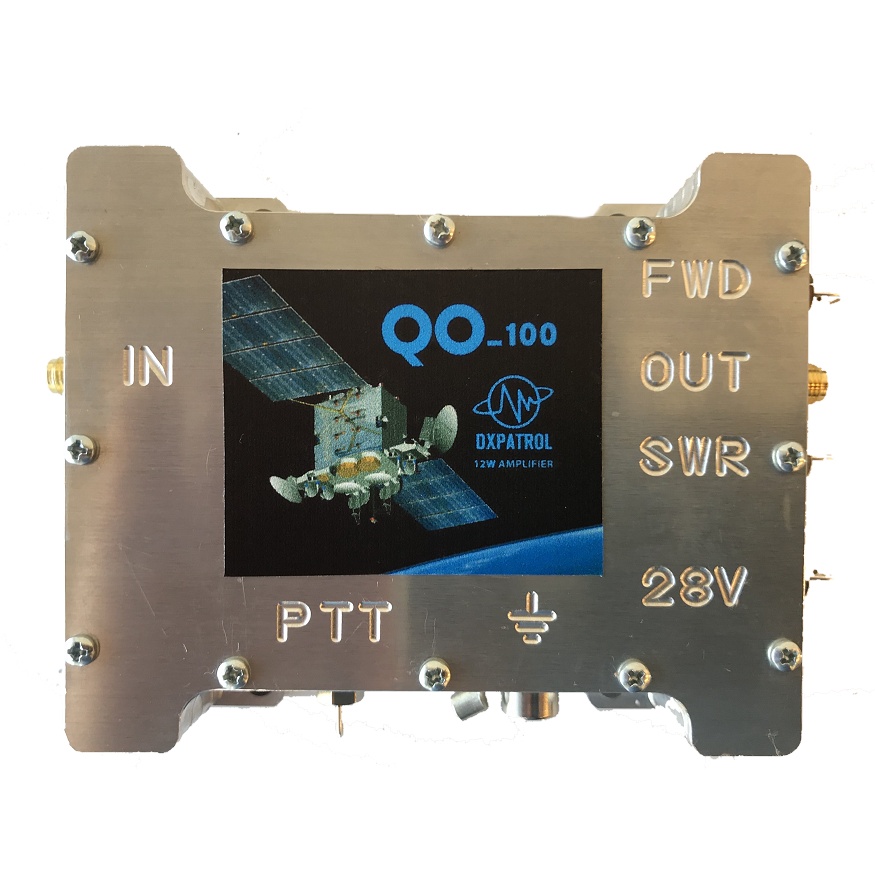

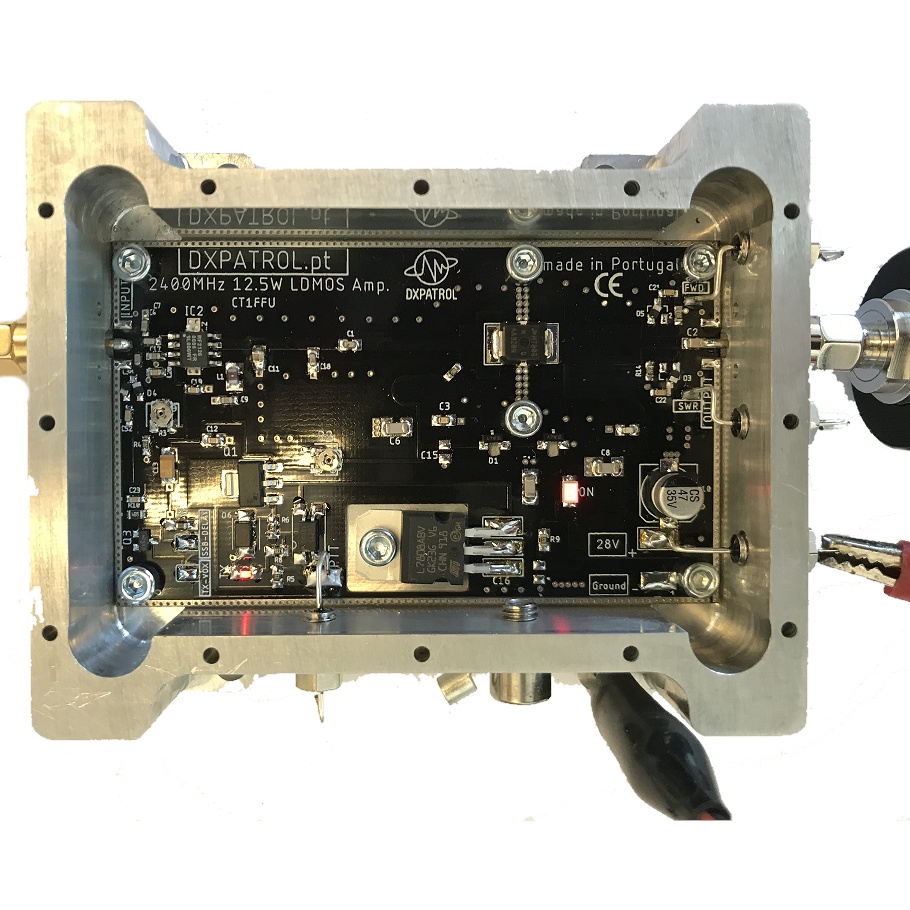

Disponible en 2 versions : Avec et sans boitier.

Livré avec : 1 amplificateur 2400Mhz DXPatrol, assemblée et testé avec connecteur SMA soudé, convertisseur 12V/28V.

Plus de détails

Télécharger

Datasheet ampli 2400

754.73k

Schema ampli 2400

Notice de montage rapide de l'amplificateur 2400 Mhz DX Patrol 185.4k

Doc ampli 2.4Ghz V2 DXPatrol

1003.58k

En savoir plus

Spécifications AMPLI DXPatrol 2400Mhz QO100

Fréquence de sortie TX : 2400 MHz (2.4Ghz - 13cm)
Fréquence d'entrée : 40mW à 100mW maximum
Puissance de sortie : 12W maximum
Bande passante sortie : 10Mhz environ de 2395 à 2405 Mhz
RF amplificateur : MHT1008NT1
Alimentation : 28V (convertisseur 12/28V fourni)
Consommation : 600mA PTT et 1.5A pleine puissance
PTT à la masse (par optocoupleur)
Connecteurs : SMA femelle
Dimensions : 60mm x 87mm
Dissipateur aluminium inclu
Conception radioamateur : CT1FFU - DXPatrol
Garantie 2 ans*

Rappel : Cet amplifcateur pour QO-100 est un modèle à bas prix (low-cost) et requiert un minimum de connaissances en 2.4Ghz pour être utilisé correctement. Il ne sera pas repris, ni remboursé d'ampli avec le PA grillé.

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.
