Amplificateur RF 2400 Mhz 100mW pour QO-100 et Upconverter F1OPA OPA Design Accessoires SAT QO100-F1OPA-AMPLI2400-938

Agrandir l'image

Afficher toutes les images

Fabricant : OPA Design

Référence : QO100-F1OPA-AMPLI2400-938

État : Neuf

Pays d'origine :

France

Exclusivité Passion Radio

Amplificateur RF 2400 Mhz 100mW pour QO-100 et Upconverter F1OPA

Aucun avis pour le moment

Imprimer

Ce matériel amplificateur de puissance avec un gain de 30dB est destiné à fonctionner principalement avec le upconverter 144/432Mhz - 2400 MHz F1OPA pour trafiquer sur la voie montante du satellite QO-100 avec 100mW en sortie (20dBm) et -9dBm en entrée.

Cet ampli RF 2400 Mhz est équipé d'un filtre SAW pour un signal propre et d'un indicateur LED de mise sous tension sur la PCB.

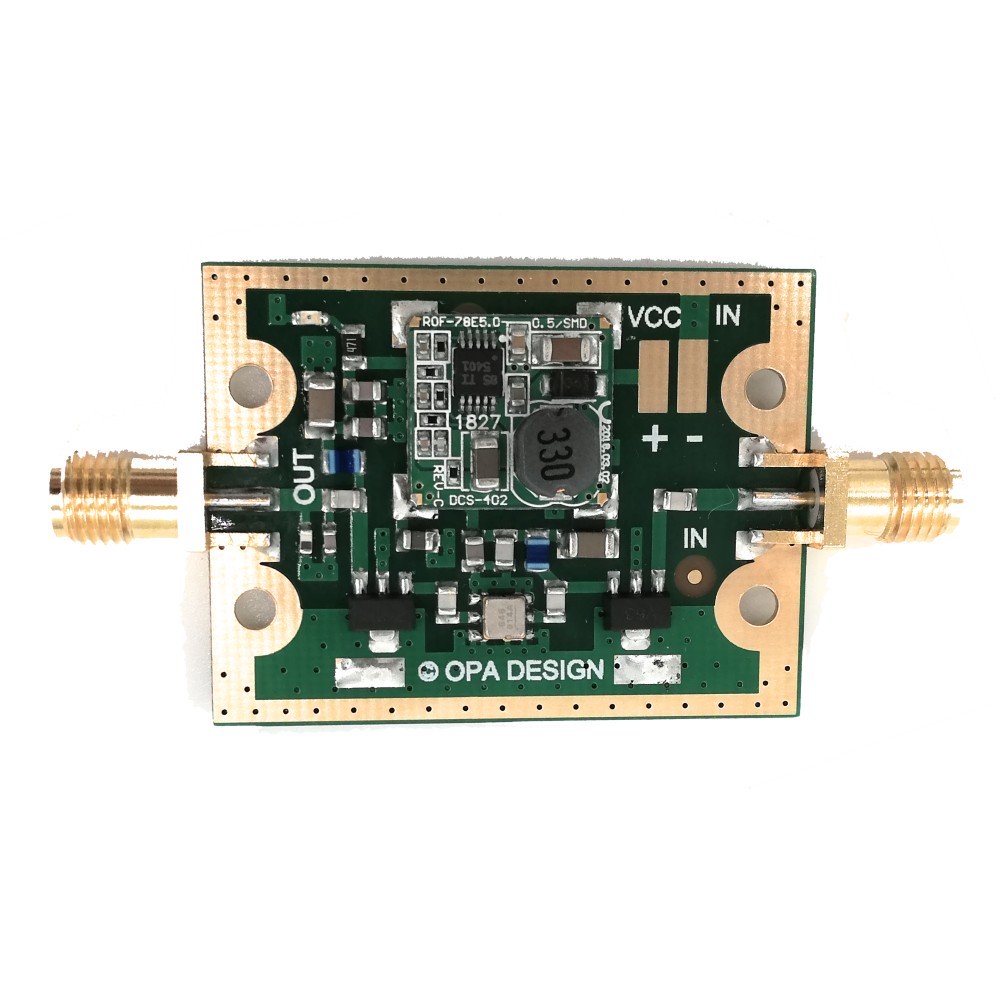

Livré avec : Carte PCB assemblée ampli OPA Design 2400Mhz 100mW.

Plus de détails

Télécharger

Datasheet Ampli 13cm F1OPA

601.43k

Fiche technique

Spécification ampli 13cm F1OPA pour QO100

Gamme de fréquence: 2400 MHz (13cm)
Amplificateur basé sur 2 MMIC
Gain : 30dB

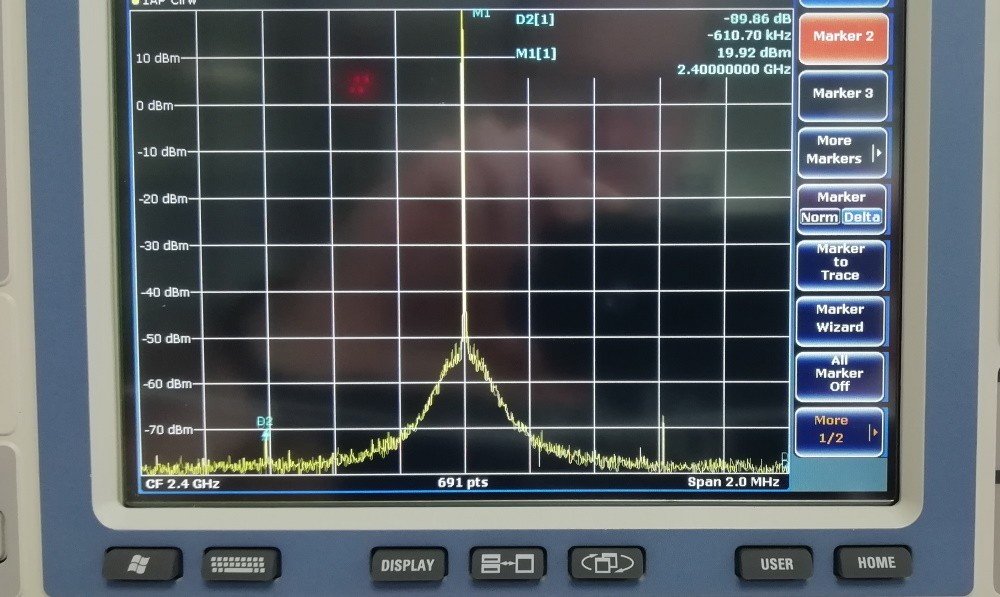

Puissance sortie : 100mW (20dBm) / Max. 22dBm avec une entrée à -7dBm
Puissance d'entrée minimum : -9dBm
Puissance d'entrée maximum : +5dBm
Impédance : 50 Ohms
Tension alimentation : 8-14V
Température de fonctionnement : -20°C to +65°C
Dimension: 42 x 36 x 20mm
Consommation : 98mA à 12V
Conception radioamateur: F1OPA
Garantie 2 ans*

Ce matériel est destiné à une utilisation radioamateur sur la bande des 13cm uniquement.

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.
