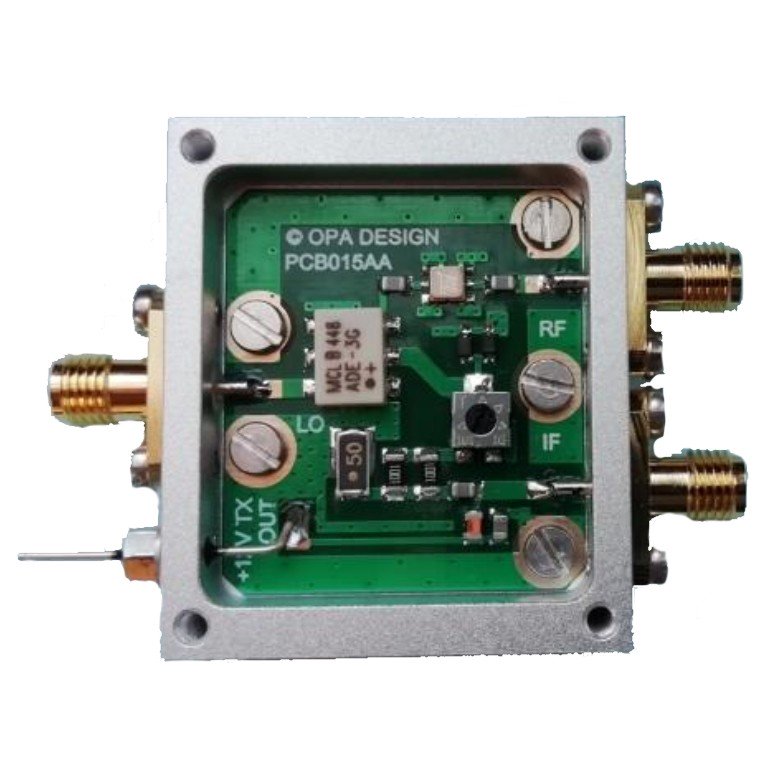

Mixer Up-converter 144/432Mhz vers 2.4Ghz pour QO-100 F1OPA

Imprimer

Ce matériel mixer 144/432Mhz vers la bande 2.4GHz est destiné pour être utiliser comme un up-converter dédié pour trafiquer sur la voie montante du satellite QO-100. Le filtre SAW inclut permet de réduire la taille du système ainsi que l’utilisation d’une fréquence intermédiaire (FI) de 144MHz ou 432MHz avec une puissance d'entrée de 0.5W à 3.5W maximum.

Ce mixer nécessite d'injecter la fréquence de l'oscillateur local (OL) qui n'est pas inclut pour en faire un upconverter.

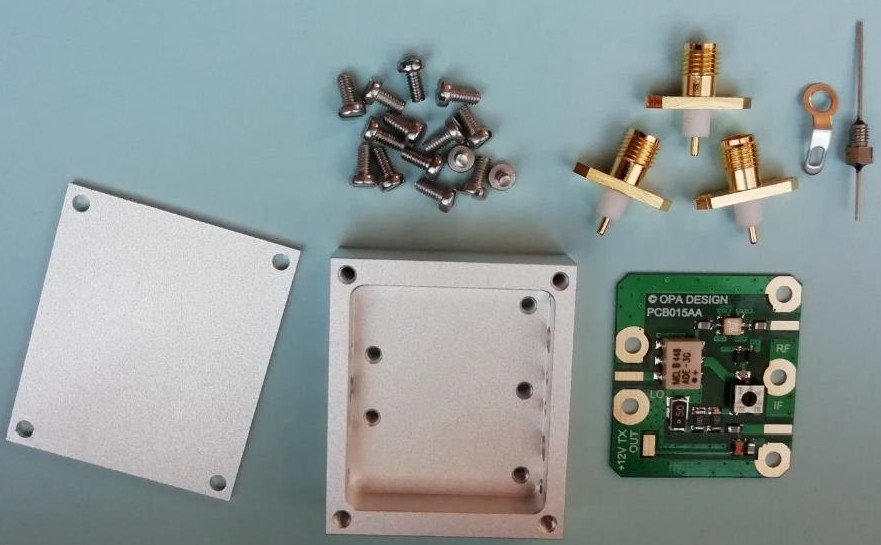

Livré avec : Carte PCB assemblée, livré avec un boitier fraisé à monter, les connecteurs SMA à souder, des vis et un condensateur ByPass 1nF/M3. Instructions de montage en français à télécharger ci-dessous.

Plus de détails

Télécharger

Notice upconverter F1OPA

Instructions de montage de l'upconverter 2400Mhz de F1OPA 594.05k

En savoir plus

Spécification mixer 2400Mhz QO-100

Gamme de fréquence: 2400 MHz - 2.4Ghz
Puissance sortie max. @ 144Mhz : -6.5dBm
Puissance sortie max. @ 432Mhz : -7.5dBm
Puissance d'entrée maximum : 4W (0.5-3.5W nominal)
Impédance : 50 Ohms
Tension alimentation : 12V
Température de fonctionnement : -20°C to +65°C
Dimension: 42 x 36 x 20mm
Conception radioamateur: F1OPA

Mise en route du mixer OPA Design pour en faire un upconverter 2.4Ghz :

- Injecter l’oscillateur local avec une puissance optimum de 8dBm.
- Fréquence de l'OL à injecter pour IF 144Mhz : 2256Mhz
- Fréquence de l'OL à injecter pour IF 432Mhz : 1968Mhz
- Appliquer la fréquence intermédiaire (0.5W-3.5W).
- Ajuster le potentiomètre afin d’avoir une puissance de sortie d’environ -7 dBm.
- Mettre en place le couvercle sur le boitier.

Ce matériel est destiné à une utilisation radioamateur sur la bande des 13cm uniquement.

La garantie ne couvre pas les erreurs de montages, d'utilisation ainsi que les puissances minimum et maximum non respectées.
