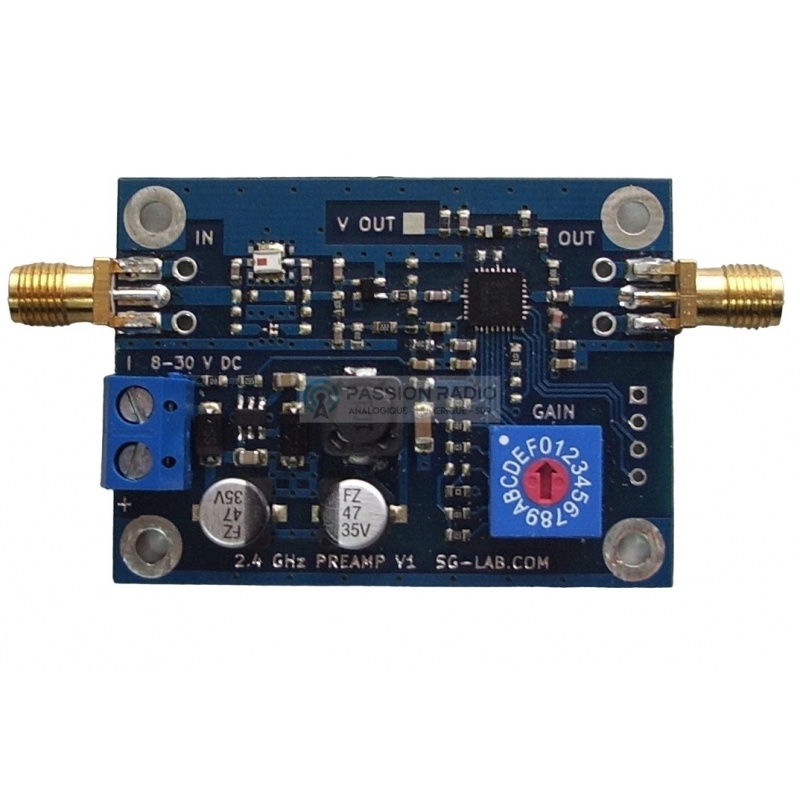

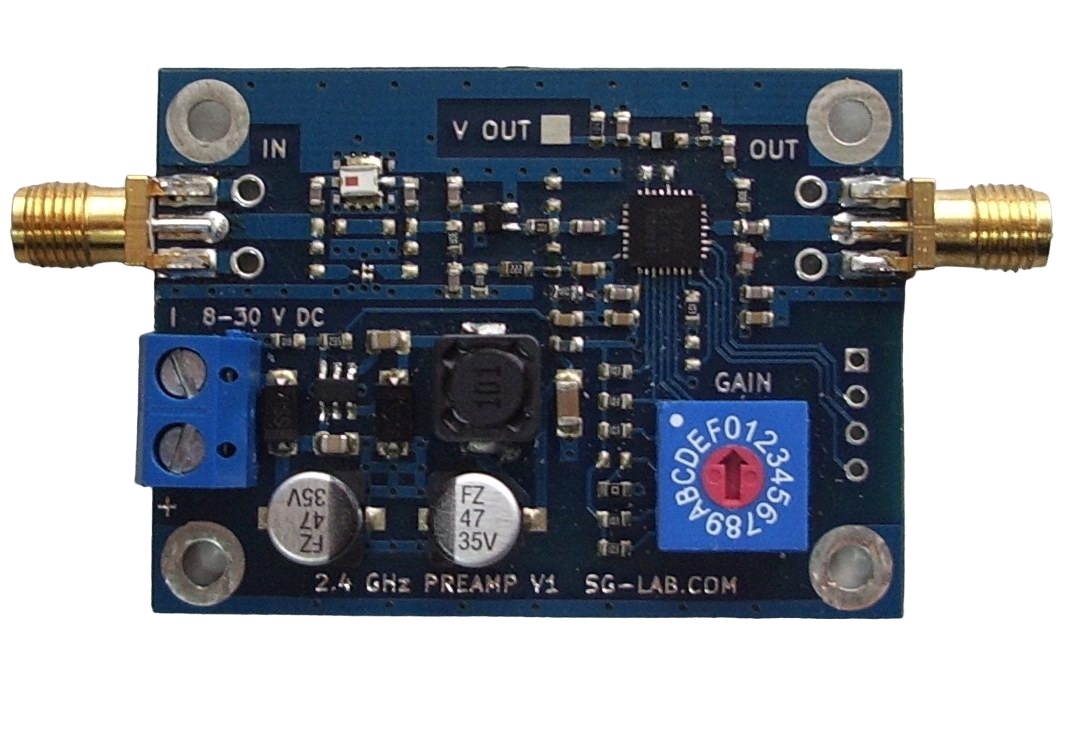

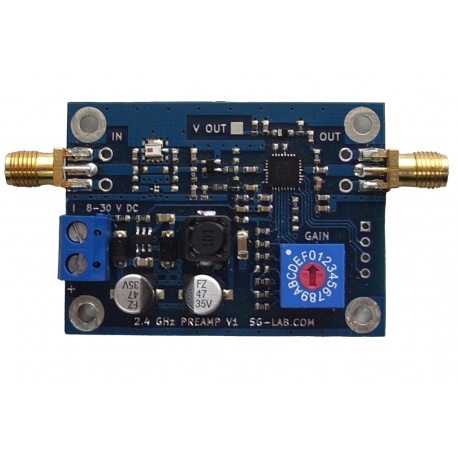

Pré-amplificateur 2.4 Ghz à gain variable SG LAB

Aucun avis pour le moment

Imprimer

Pré-Amplificateur à gain variable avec 15dB
Contrôle du gain par pas de 1 dB
Filtrage supplémentaire pour la bande 2,4 GHz
Alimentation 8-30 V DC
Détecteur de sortie

Ce matériel est destiné à une utilisation uniquement radioamateur sur la bande des 13cm.

Livré avec : 1 Carte PCB assemblée PREAMP 2.4 Ghz de SG LAB avec un adaptateur SMA male - SMA male inclut.

Plus de détails

Télécharger

Fiche preamp 13cm

148.62k

Fiche technique

Spécification ampli 13cm F1OPA pour QO100

Gamme de fréquences : 2.3 à 2.6 GHz (bande 13cm, typique 2.4 Ghz)
Gain : 15dB @ 2400 MHz
Puissance sortie : +18dBm Max. (63 mW)
Puissance d'entrée maximum : +10 dBm (recommandé -20dBm)
Impédance : 50 Ohms
Tension alimentation : 3-20V
Dimension: 53x39x13mm
Consommation : 80mA à 12V
Connecteur : SMA femelle
Conception radioamateur : LZ5HP - SG LAB
Garantie 2 ans*

La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.
