Transverter 13cm V1.4 SG Lab 432-2400 MHz pour QO-100

Aucun avis pour le moment

Imprimer

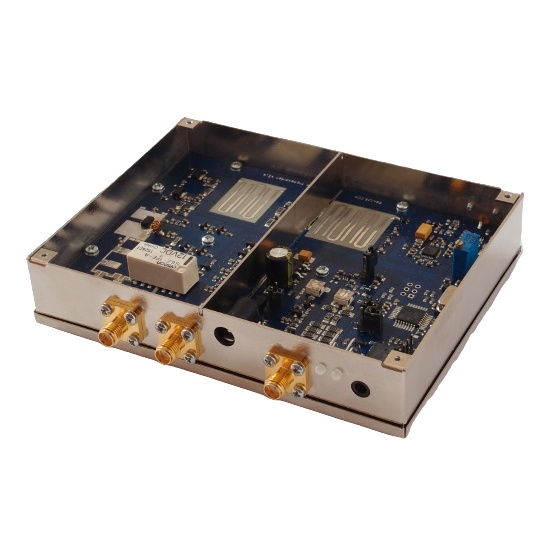

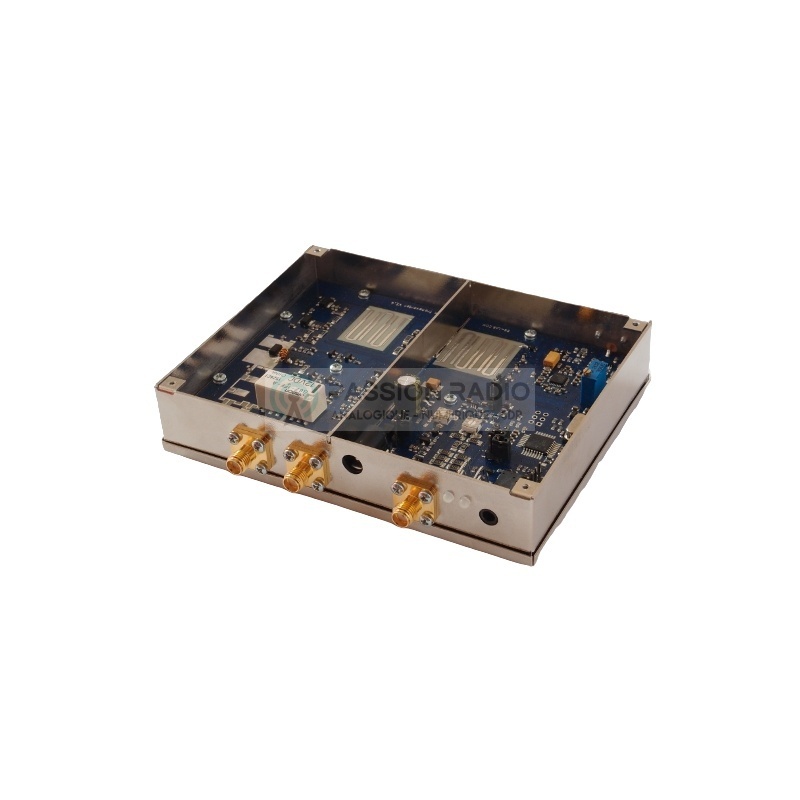

Le transverter SG LABS 13cm v1.4 pour QO-100, permet d'émettre depuis un poste UHF SSB 432 MHz vers le 2400 MHz (13cm) sur la voie montante du satellite QO-100 avec une puissance de sortie de 2W max.

Faible facteur de bruit, étage d'entrée GaAs HEMT
Convertisseurs UP / DOWN haute performance
TCXO haute stabilité
Entrée pour oscillateur de référence externe 10 MHz
Commutateur Tx/Rx interne
Possibilité de travailler en split Tx/Rx (sélectionnable, soudure requise)
Coupleur directionnel interne
Le PTT peut être commuté en connectant le PTT à la masse, par l'alimentation RF (RF VOX) ou par tension DC
Indicateur de TOS de sortie - LED bicolore
Indicateur de puissance d'entrée optimale - LED bicolore
Séquenceur intégré
4 fréquences LO, programmables par PC (RS-232, niveaux 3.3V)

Ce matériel est destiné à une utilisation uniquement radioamateur sur la bande des 13cm.

Livré avec : Transverter SG LABS v1.4, avec boitier, livrée monté et testée.

Plus de détails

Télécharger

Fiche transverter 13cm

79.8k

Fiche technique

Fréquence de sortie TX : 2300-2425 MHz (13cm)
Fréquence d'entrée TX : 430-440 MHz (typique 432MHz)
Puissance entrée TX : 0.2 à 5W maximum
Puissance de sortie TX : 2 Watts
Alimentation : 12V à 13.8V
Consommation : 1A
Connecteurs : SMA femelle
Dimensions : 124x94x25mm
Conception radioamateur : LZ5HP - SG LABS
Garantie 2 ans*

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou sur la ligne coaxiale.
