Filtre SAW passe-bande 2400 Mhz QO100 F1OPA OPA Design Accessoires SAT FILTRE-SAW-QO100-F1OPA-824

Agrandir l'image

Fabricant : OPA Design

Référence : FILTRE-SAW-QO100-F1OPA-824

État : Neuf

Pays d'origine : France

Exclusivité Passion Radio

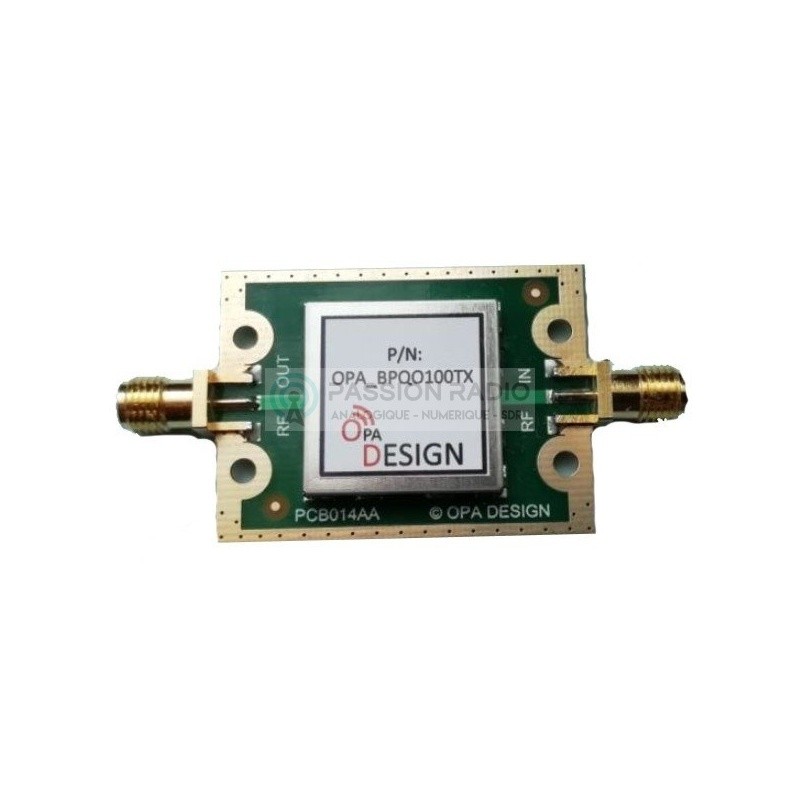

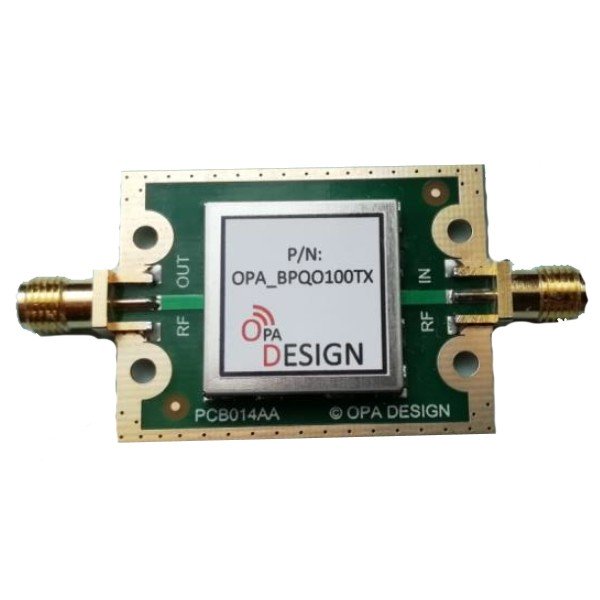

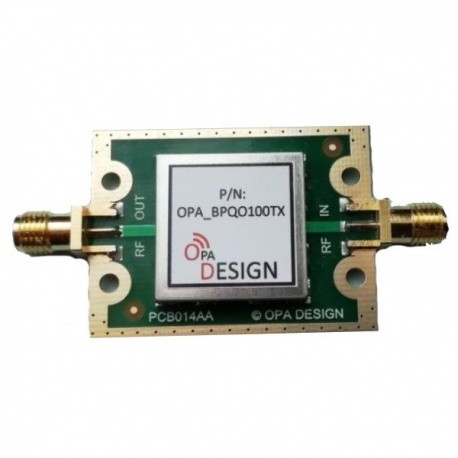

Filtre SAW passe-bande 2400 Mhz QO100 F1OPA

Lire l'avis

Note moyenne : 5/5 Nombre d'avis : 1

Imprimer

Ce filtre passe-bande pour le 2400 Mhz (13cm) permet de rejetter les fréquences de l’oscillateur local et les harmoniques de l'Up-Converter pour QO-100. Puissance d'entrée maximum : +20dBm - 100mW.

Livré avec : 1 filtre SAW passe-bande 2.4 Ghz OPA Design.

Plus de détails

Télécharger

Fiche filtre SAW 2.4Ghz QO 100

Fiche technique du filtre SAW 2400 Mhz pour QO-100 de OPA DESIGN 319.53k

Fiche technique

Spécifications filtre SAW coupe-bande 2400 Mhz

Fréquence centrale : 2441 Mhz - 2.4 Ghz
Atténuation hors bande : -30/35dB
Puissance d'entrée maximum : +20dBm - 100mW
Bande passante : 85Mhz
Perte d'insertion : 2,4dB
Dimensions : 40 x 30 mm
Conception radioamateur : F1OPA

Boitier impression 3D compatible par bubux sur : https://www.thingiverse.com/thing:5235270

La garantie ne couvre pas les erreurs de montages, d'utilisation ainsi que les puissances minimum et maximum non respectées.
