Transverter 2.4Ghz DXpatrol MK3 pour QO-100 DX Patrol Transverter QO100-TRANS-SEUL-DXPATROL-740 Agrandir l'image

DX Patrol

Neuf

Portugal

Exclusivité Passion Radio

Upconverter 2.4 Ghz DXpatrol MK4 pour QO-100

Le up-converter DXPatrol MK4 (4.0) pour QO-100 de CT1FFU, permet d'émettre depuis un poste HF, VHF ou UHF en 28/144/432/1296 Mhz vers le 2400Mhz (13cm) sur la voie montante du satellite QO-100 et le transpondeur en bande étroite (NB).

La puissance de sortie est réglable de 10mW à 200mW max. et permet d'attaquer l'ampli 2.4 Ghz 12W DXPatrol.

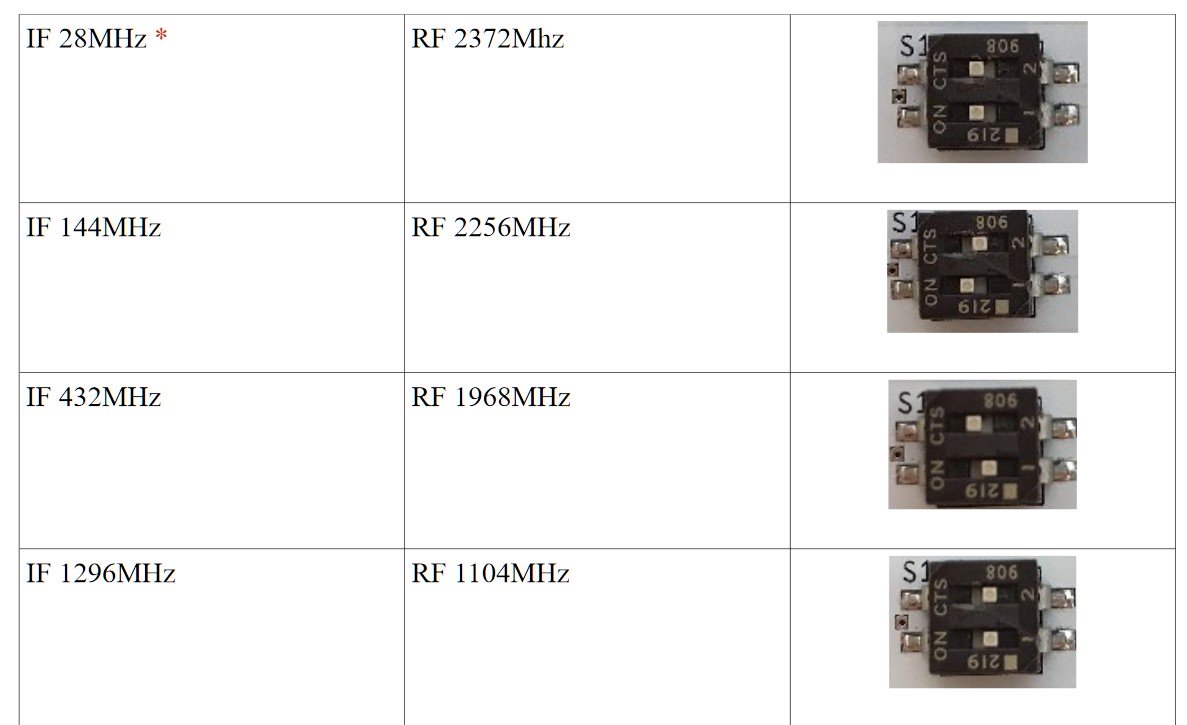

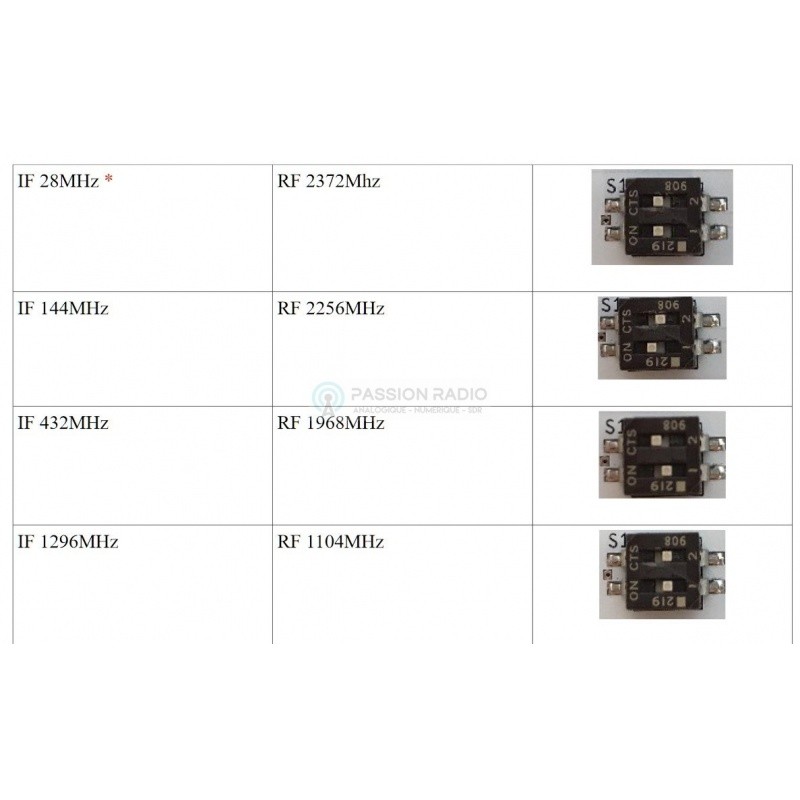

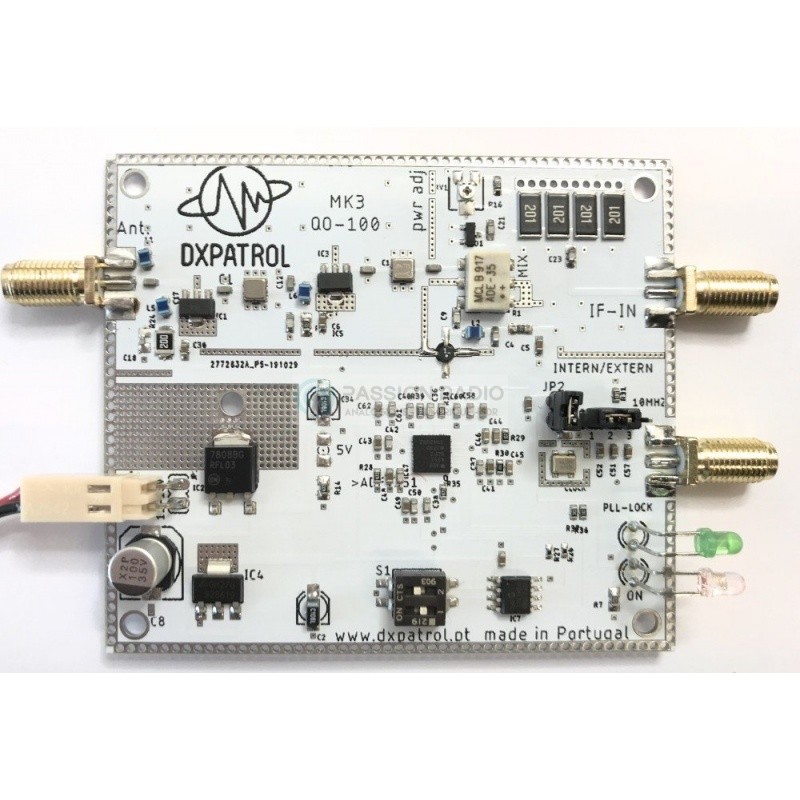

Version V3.0 - MK3 : Nouveau OL, 4 FI disponibles 28, 144, 432 et 1296 MHz et sélectionnables par cavaliers (jumpers), verrouillé par TCXO  TCXO et référence 10 MHz avec une stabilité en fréquence de 0,5 PPM et une puissance de sortie maximum de 200mW (23dBm).

Version V4.0 - MK4 : Avec connecteur alimentation Jack et gestion stand-by VOX/PTT.

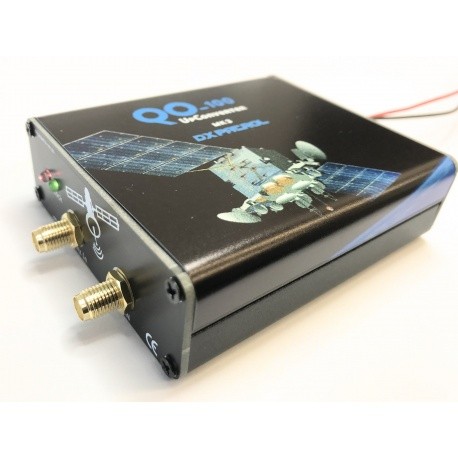

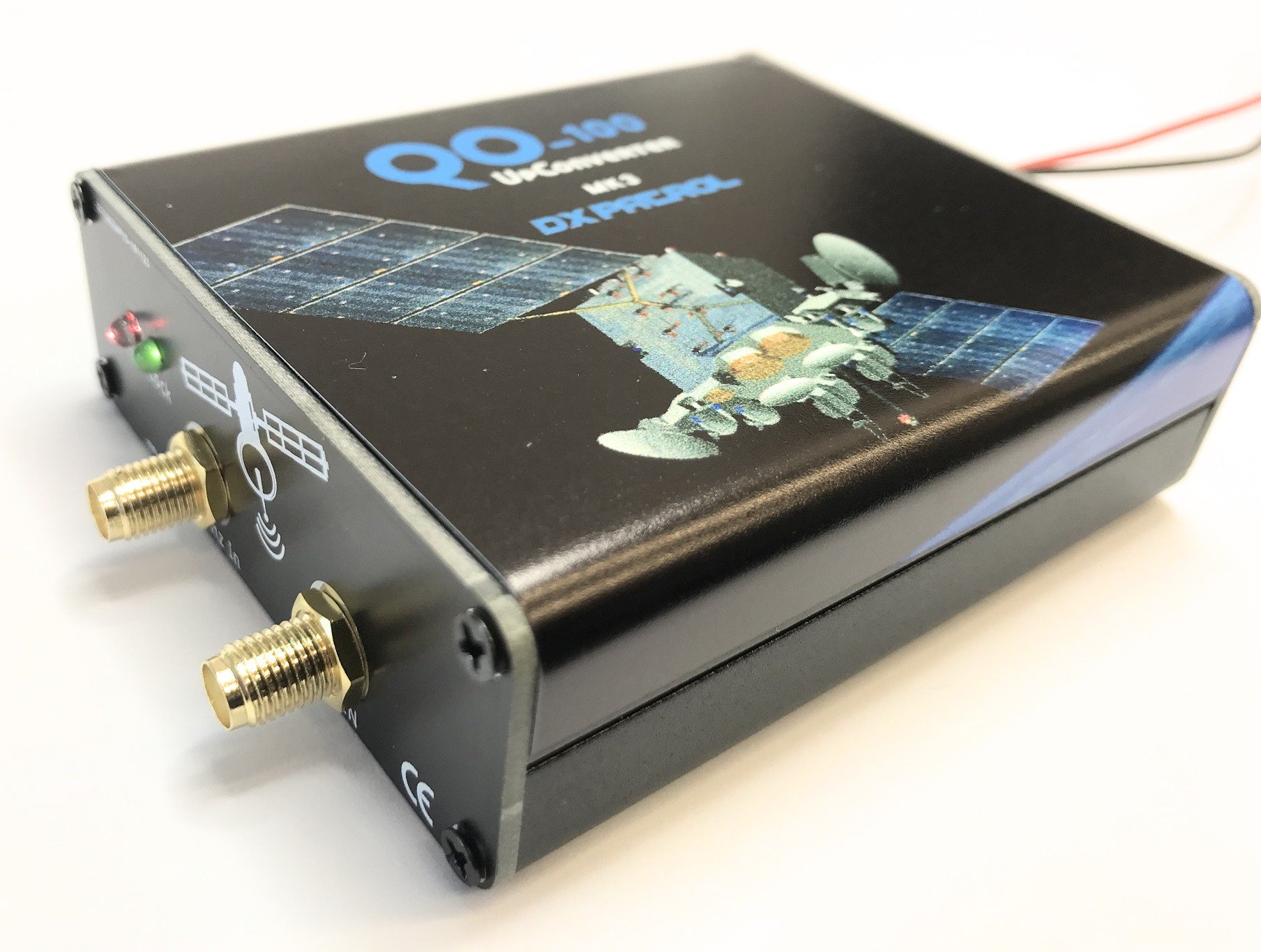

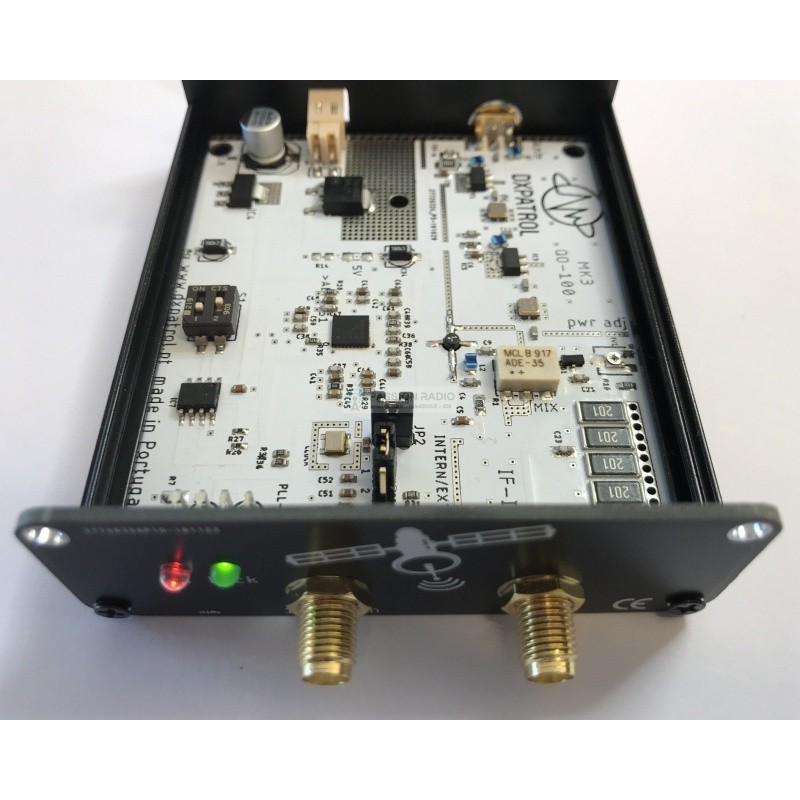

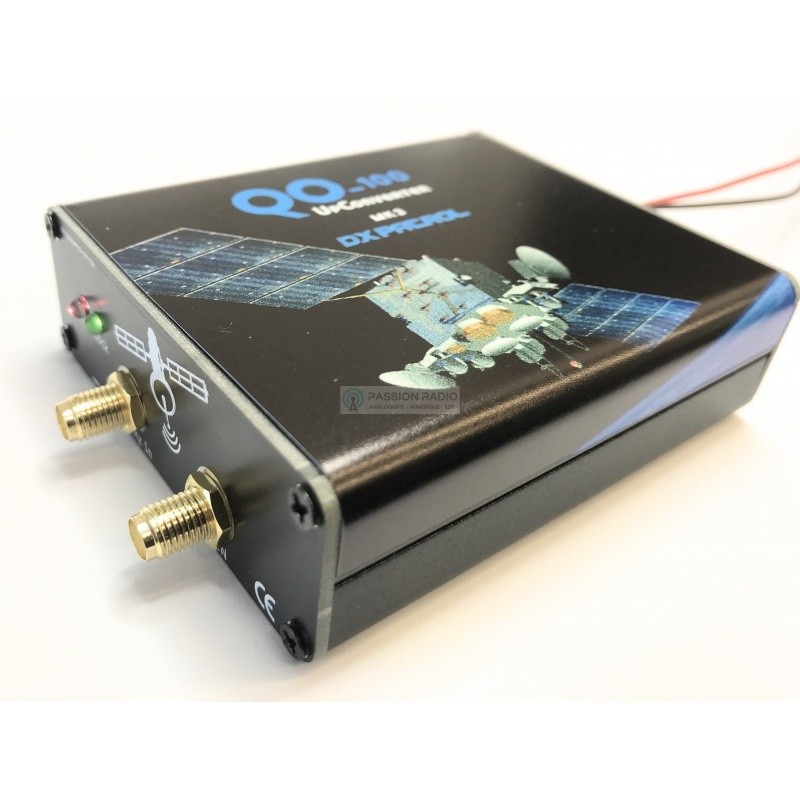

Disponible avec et sans boitier métal en option.

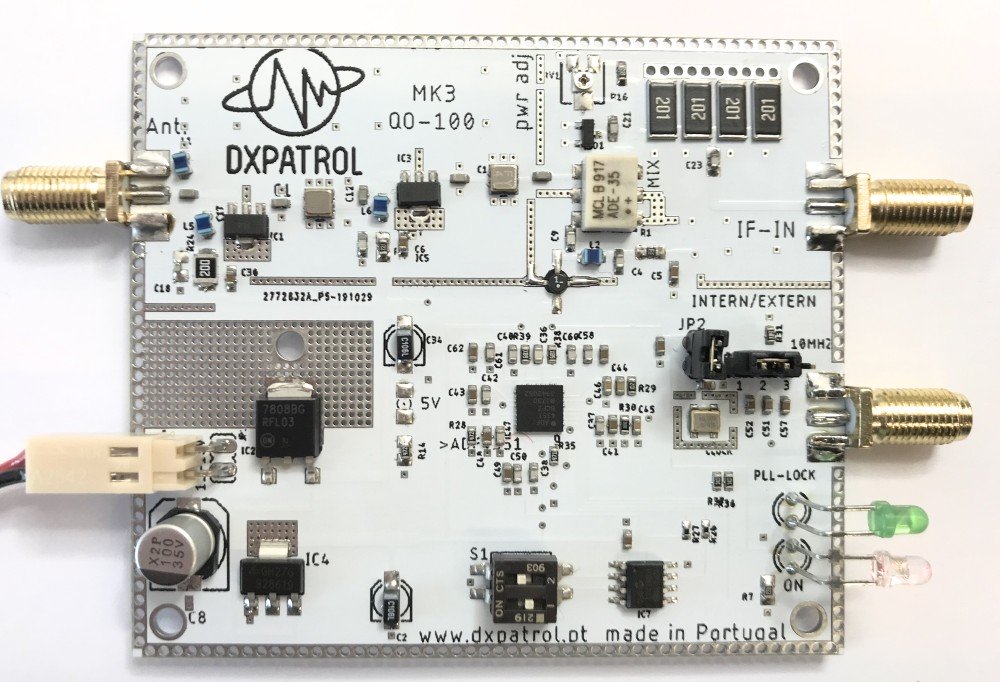

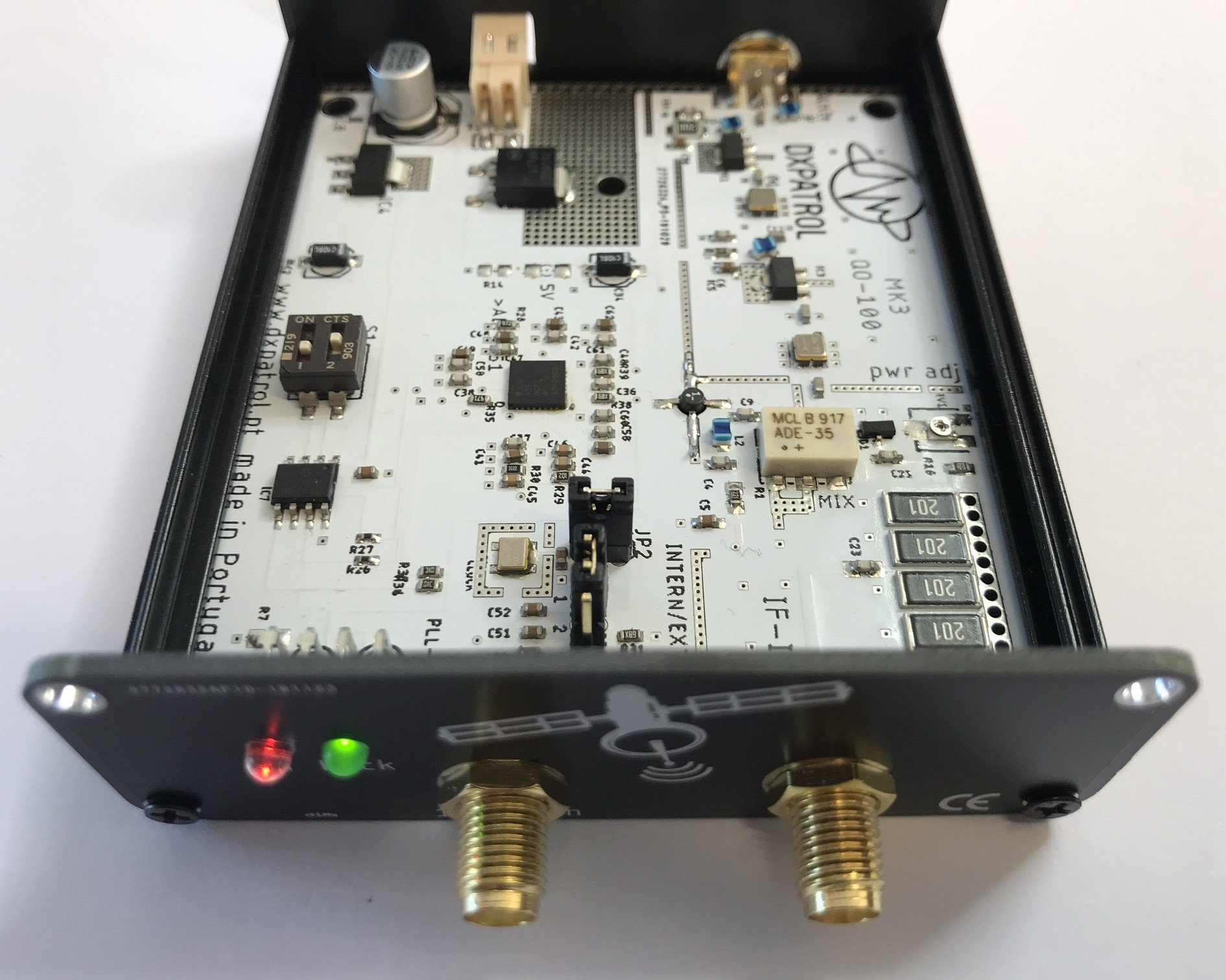

Livré avec : Carte upconverter 2.4 Ghz DXPatrol MK4, version avec ou sans boitier, livrée montée, montée et testée.

Plus de détails

125,00 € TTC

En rupture de stock, disponible sous 2 à 3 semaines

  • Avec boitier
  • Sans boitier

Télécharger

En savoir plus

Spécifications transverter DXPatrol Oscar 100

Fréquence de sortie TX : 2400 MHz (13cm)
Fréquence d'entrée TX : 28*/144/434/1296 MHz
Puissance entrée TX : Réglable de 1 à 3W maximum (6W maximum absolu)
Puissance de sortie TX : 23dBm max. (200mW max.)
Puissance réglable de 10mW à 200mW avec RV1, réglé par défaut sur 80mW
Piloté par TCXO 10 Mhz interne ou GPSDO externe (en option)
Avec filtre passe-bande 2.4 Ghz intégré
OL Analog Devices AF4351
Indication LED de verrouillage PLL
Alimentation : 10-15V
Consommation : 300mA
Connecteurs : SMA femelle
Dimensions : 80mm x 65mm
Conception radioamateur : CT1FFU - DXPatrol
Garantie 2 ans*

* L'utilisation de la FI sur 28Mhz augmente le niveau d'émission parasite et harmonique de l'upconverter, l'utilisation des FI 144Mhz et au dessus, sont recommandées (432 ou 1296Mhz).

En raison des pertes importantes de puissance en 2,4 GHz sur la bande des 13cm, nous recommandons d’utiliser un boîtier étanche et le plus proche possible de l’antenne pour y mettre le up-converter et l'ampli 2.4 Ghz.

Rappel : Ce matériel pour Oscar 100 est un modèle à bas prix (low-cost) et requiert un minimum de connaissances en 2.4 Ghz pour être utilisé. Il ne sera pas repris, ni remboursé de transverter avec le PA grillé.

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou sur la ligne coaxiale.
