Source GPSDO référence horloge 10 Mhz OCXO DX Patrol

rating Aucun avis pour le moment

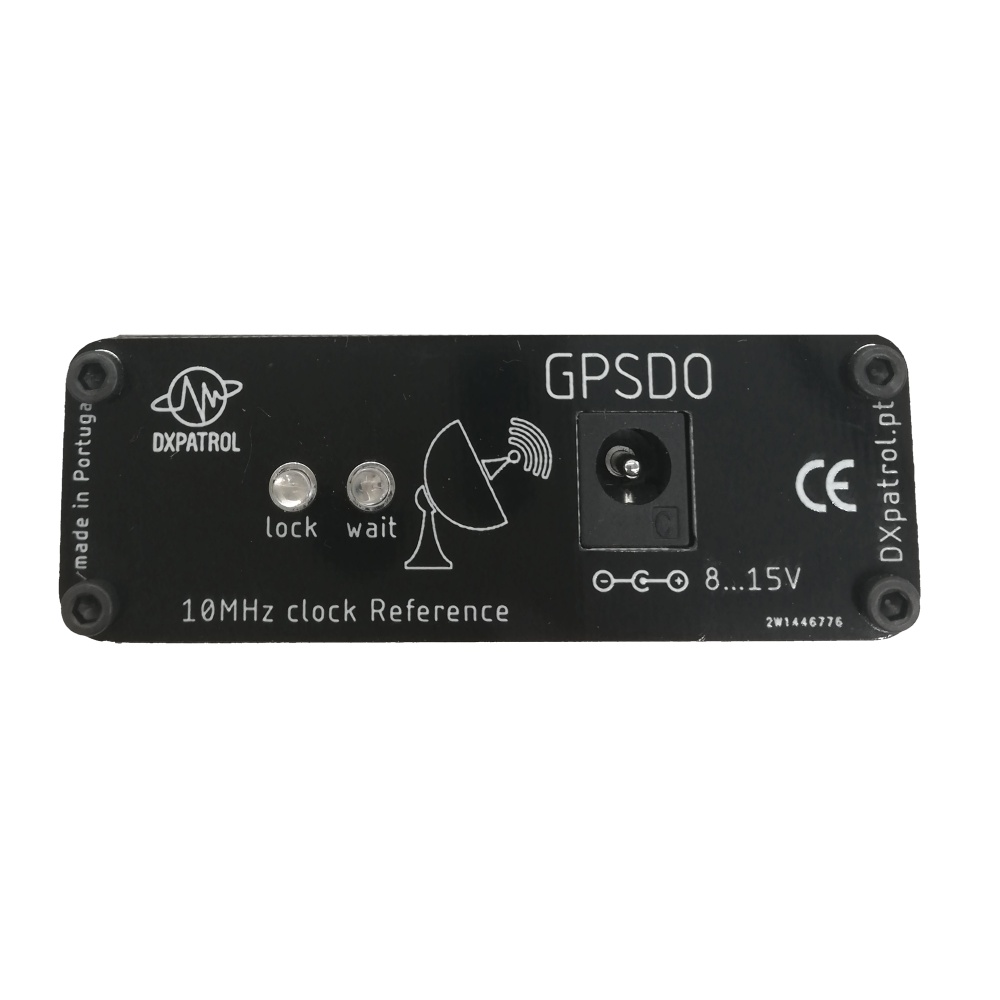

Le GPSDO (oscillateur discipliné GPS) de DX Patrol est composé d'un récepteur GPS (U-Blox 7N) et d'un oscillateur 10 Mhz OCXO à onde sinusoïdale pure et de très grande stabilité (0,05ppb*), discipliné grâce aux signaux satellites GNSS, GPS, Galileo ou Glonass, en boitier métal, alimenté de 8V à 15V et avec 3 sorties 10Mhz avec connecteur SMA femelle et une puissance de sortie de 7dBm (~ 5mW).

Un GPS-DO est un appareil utilisé pour assurer la stabilité et la précision, notamment dans le domaine des hyperfréquences, qui nécessitent une précision importante ou pour la maintenance, la mesure et le calage en fréquence de matériel RF, comme par exemple pour l'activité sur le satellite radioamateur QO-100.

Cette référence horloge GPSDO peut également être utilisée comme source de synchronisation, via les signaux horaires des satellites, afin de fournir une précision de position, pour la navigation et les applications GPS.

Livré avec : 1 DX Patrol GPSDO, avec antenne GPS et câble, sans alimentation (en option câble USB Ripcord 9V ou 12V), manuel à télécharger ci-dessous (en anglais).

Plus de détails

Ce matériel n'est plus disponible

Télécharger

Manuel GPS DO DXPatrol

1.66M

Fiche technique

Spécifications reference GPS-DO 10Mhz DXPatrol

Référence GPSDO : 10 000 000 Hz
Récepteur satellite compatible : GPS, Galileo et Glonass

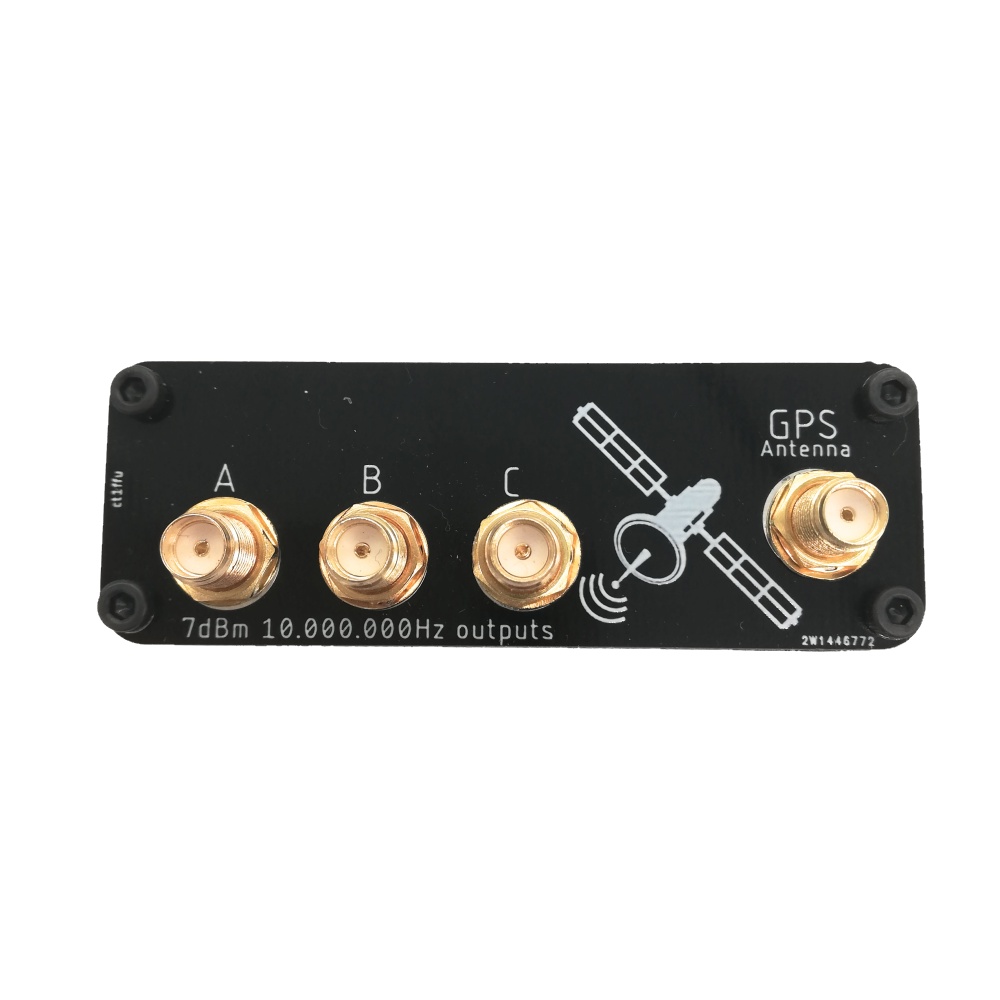

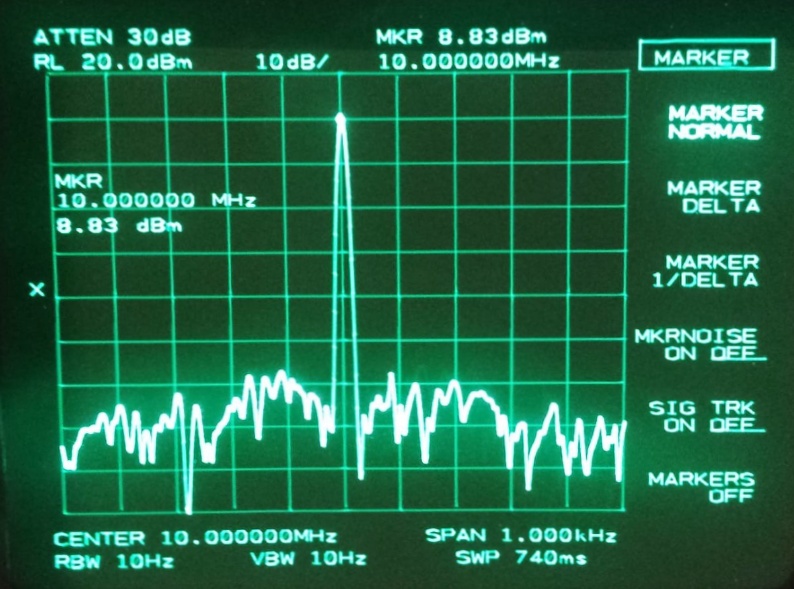

3 sorties 10MHz
Puissance : ~ 7dBm (5mW)
Connecteur : SMA femelle
Cycle de service 50%
Bruit de phase à 1 Hz -80dBc / Hz
Bruit de phase à 10 Hz -120dBc / Hz
Bruit de phase à 1 KHz -145dBc / Hz
Bruit de phase à 10 KHz - 150dBc / Hz
Deuxième harmonique <51 dBs
Troisième harmonique <56 dBs
Temps de mise en marche : Environ 5 minutes
Plage de température d'utilisation : 0°C à 75°C
Température de fonctionnement : 50°C (OCXO)
Tension d'alimentation : 8V à 15V CC (fourni sans alimentation - en option)
Connecteur alimentation :  Jack standard 5.5mm
Courant consommation : 600mA à l'allumage, 270mA après verrouillage OCXO (5 minutes)

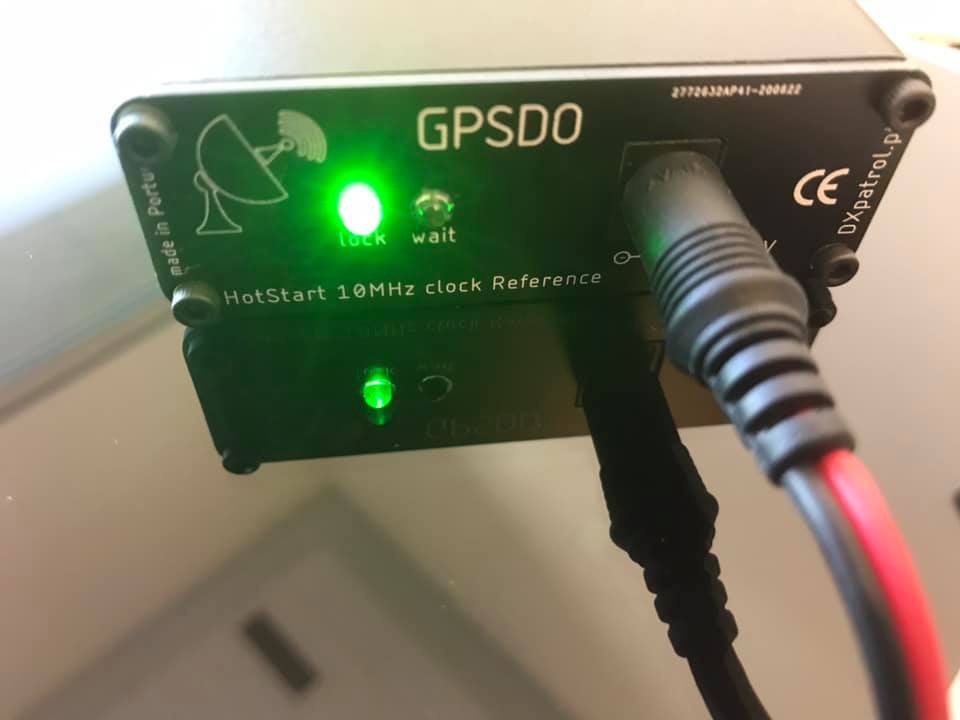

Indication d'acquisition GPS par LED (LED verte = signal GPS et signal OCXO acquis, LED rouge en attente d'acquisition
Dimensions : 84 x 71 x 25 mm

Le récepteur GPS U-Blox intègre une mémoire Flash programmée pour que le synthétiseur génère une fréquence de 1000 PPS sur sa sortie.

En raison de la très forte gigue des modules, la netteté du signal est améliorée avec un déclencheur Schimtt pour obtenir une onde carrée propre à 1 kHz.

Ce GPSDO est programmé en mode Hotstart. Cela signifie que même sans antenne branchée, ni de signal GPS reçu, le GPSDO aura encore un signal 10Mhz juste et précis sur ses sorties.

A noter que dans le cadre du fonctionnement normal de l'oscillateur OCXO, il faut environ 5 minutes pour qu'il atteigne sa température normale de fonctionnement d'environ 50°C. Il est tout à fait normal que le boitier GPS-DO chauffe lors de son utilisation.

* La stabilité dépend de différents facteurs dont notamment le changement de température.

Stabilité à court terme 0,05 PPB/seconde
Stabilité en température : 10 PPB
Stabilité en charge : 2 PPB
Vieillissement : 0,5PPB/jour, 100PPB/an, 0,4 PPM 10ans
