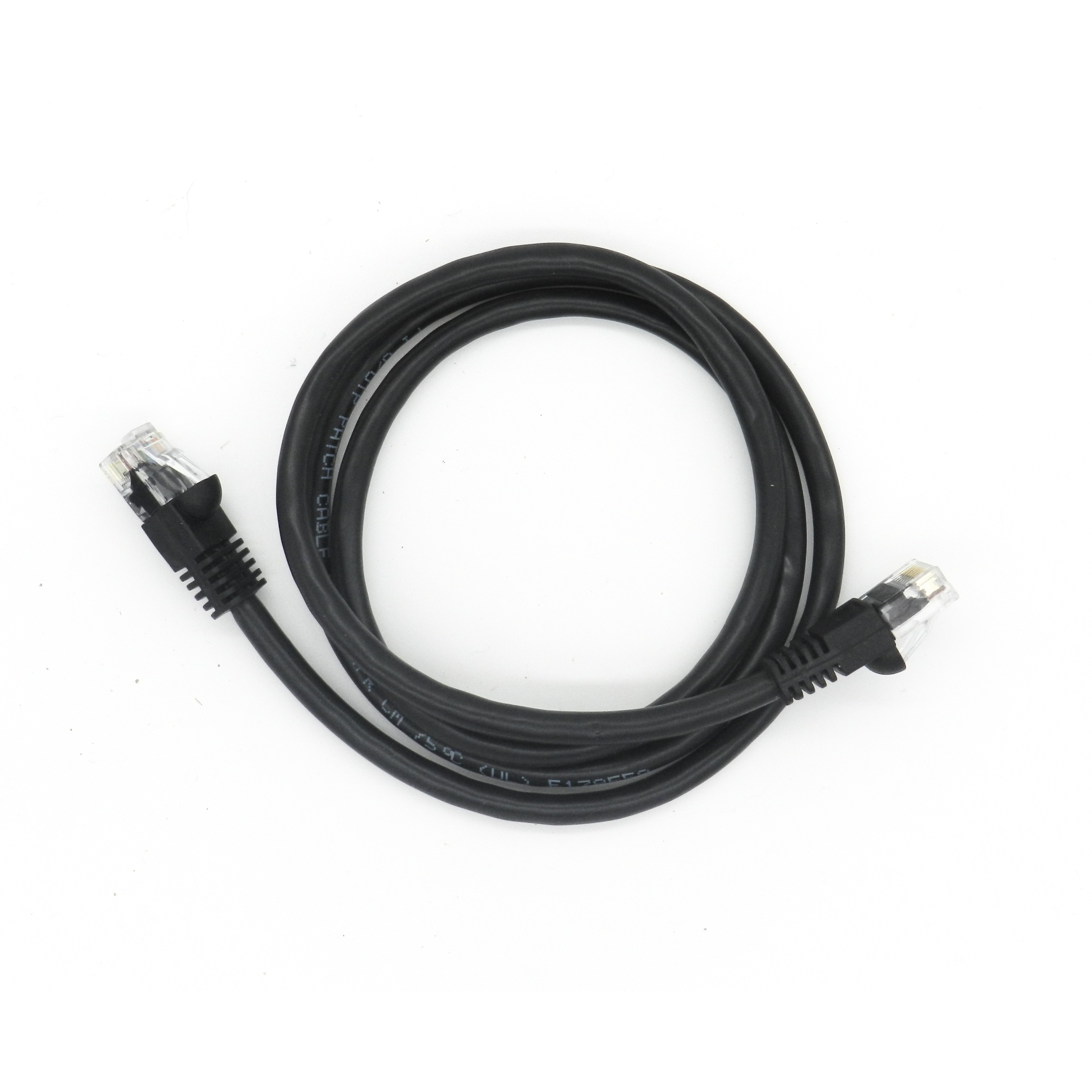

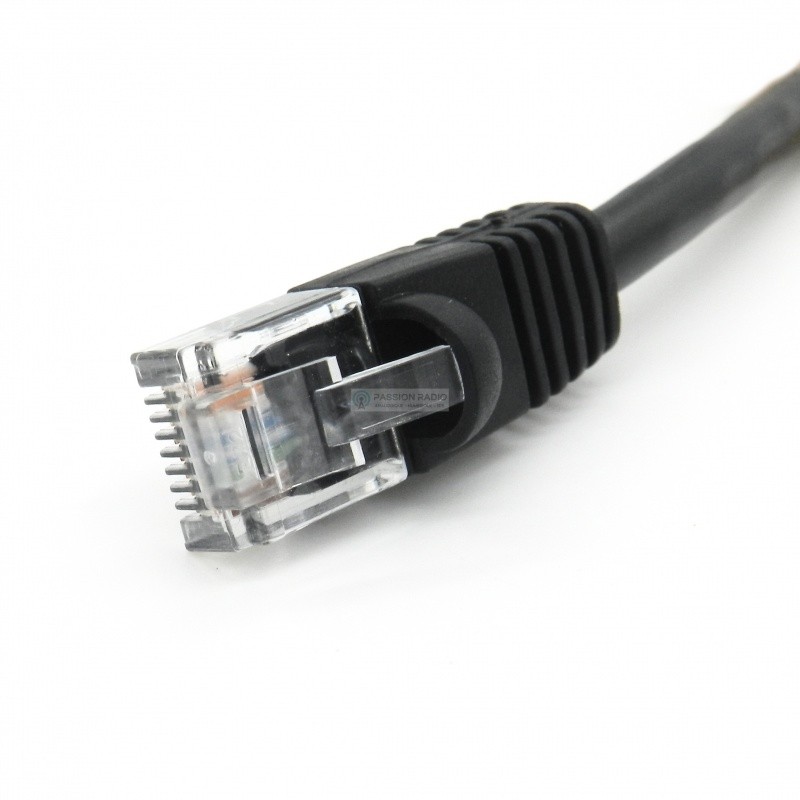

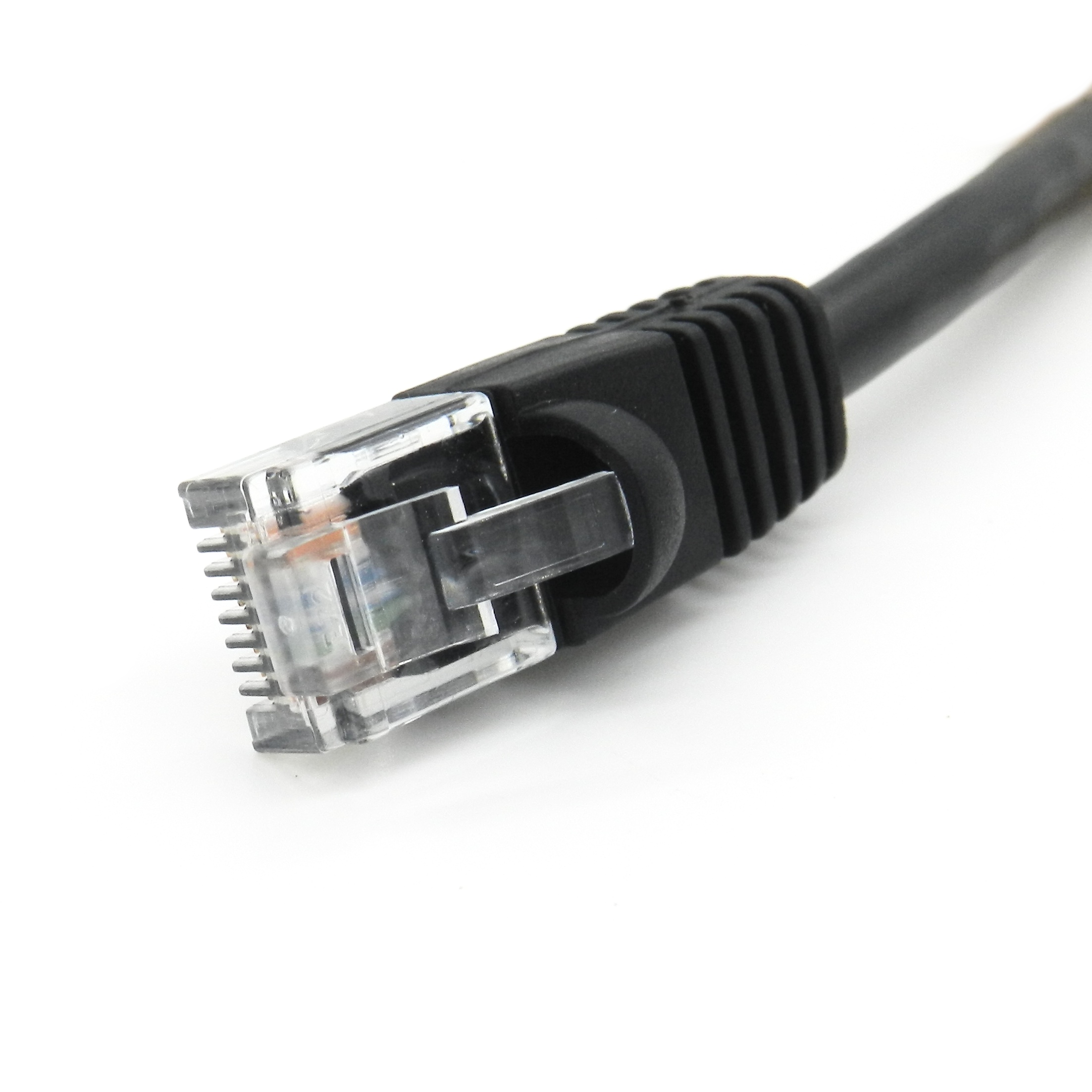

Cordon radio Signalink SLCAB-RJ4 prise micro RJ45 pour Alinco Icom Kenwood Yaesu Anytone

Alinco (SLMODR4I)

Icom (SLMODR4I)

Kenwood (SLMODR4K)

Yaesu (SLMODR4Y)

Anytone

AT-578UV V1 et V2

Paramètres des cavaliers SignaLink pour l'AT578 :

G - 8
PTT - 1 (via une résistance de 1.5Kohm à 2.2Kohm, voir note PTT** ci-dessous
MIC - 6
SPK - Ne pas installer ce fil de liaison, voir note SPK*** ci-dessous

PTT** : Une résistance de 1.5Kohm à 2.2Kohm est nécessaire à la place du fil de liaison normalement utilisé, sinon vous risquez d'endommager la radio. Utilisez uniquement une résistance de 1/4 de watt, car elle possède des fils de taille correcte pour se brancher sur le jumper du SignaLink, une résistance de plus grande puissance endommagera la prise. Egalement comme indiqué sur http://members.optuszoo.com.au/jason.reilly1/578mods.htm#Microphone, la radio doit avoir la détection VOX activée sinon le PTT ne fonctionnera pas.

SPK*** : La prise micro de cette radio utilise de l'audio différentiel qui ne peut pas être utilisé avec le Signalink, sinon vous endommagerez l'amplificateur audio de la radio. A place, attachez le câble audio fourni entre le jack SPKR du SignaLink et l'un des jacks de haut-parleur externe de la radio.
