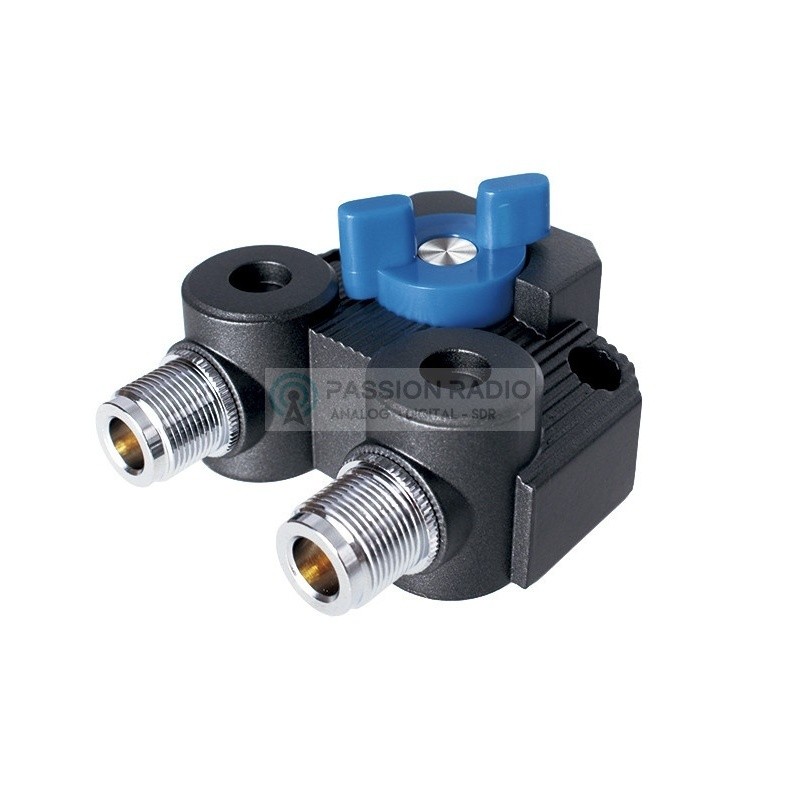

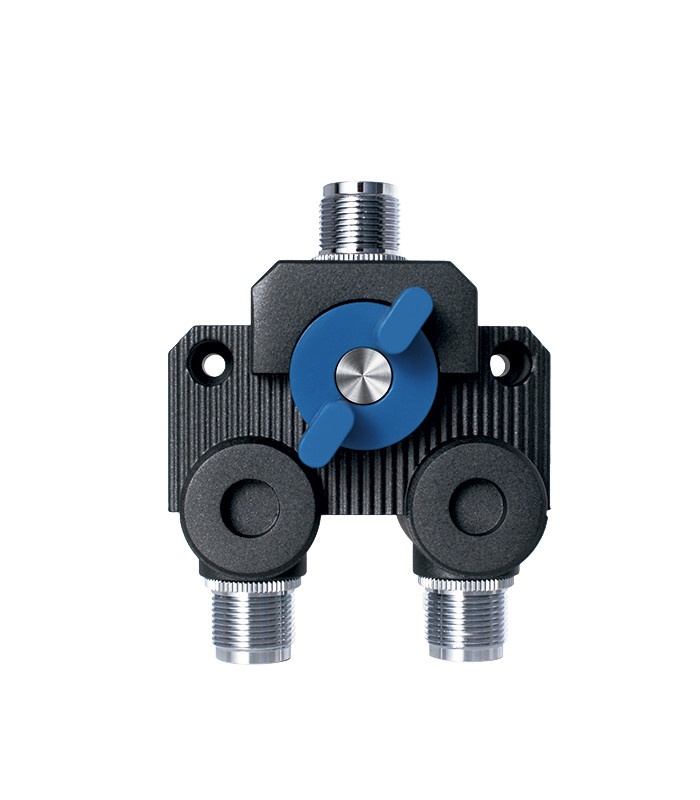

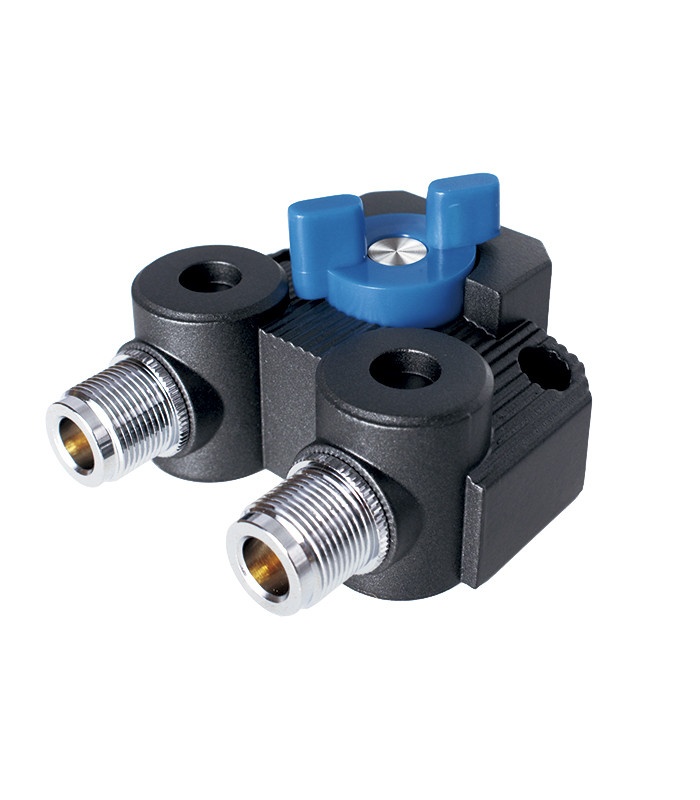

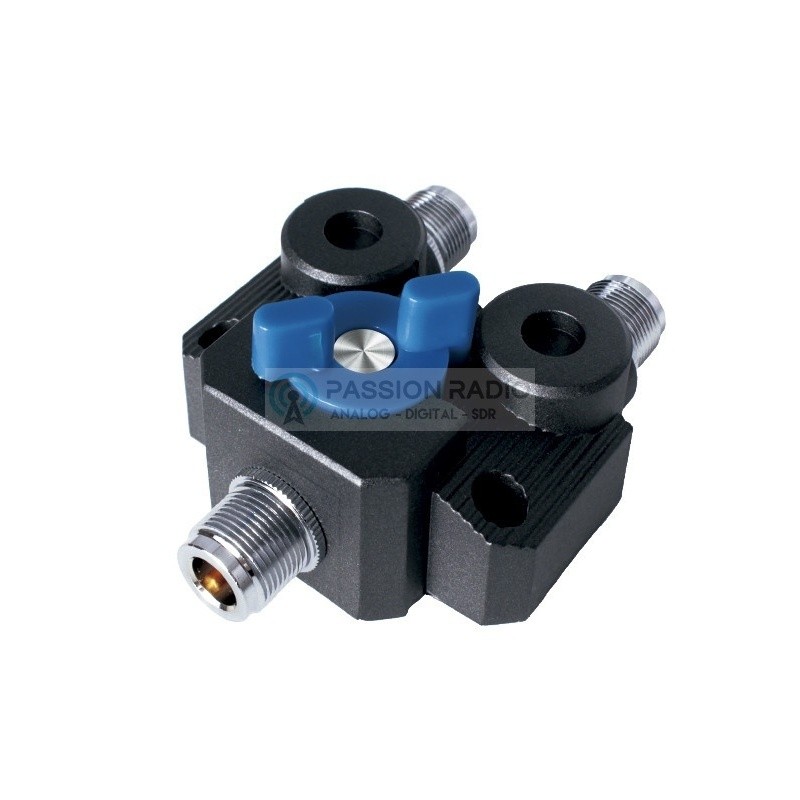

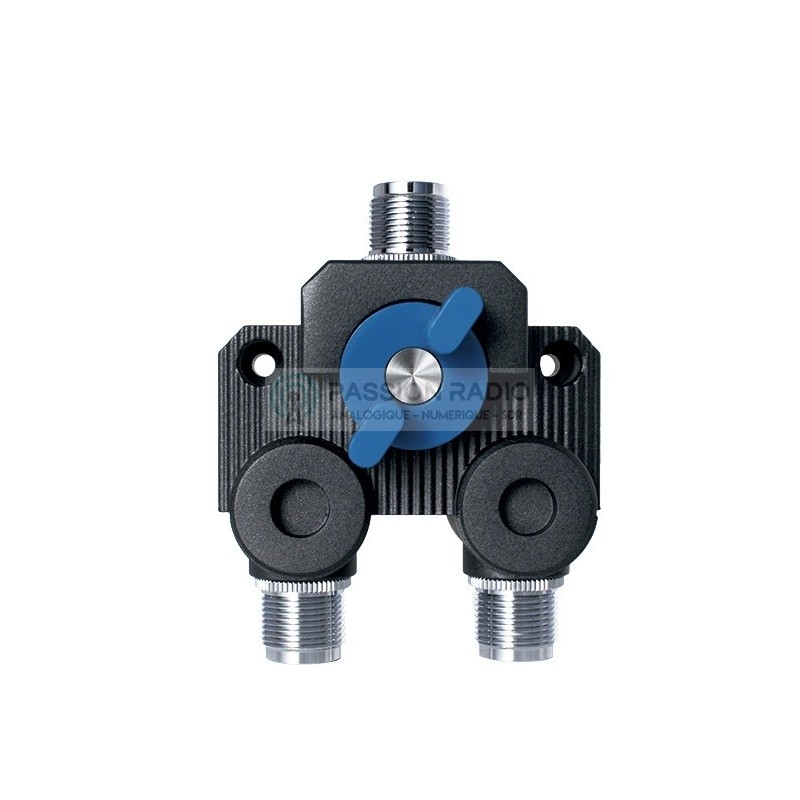

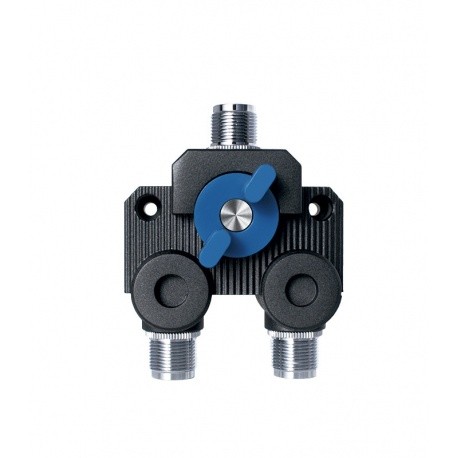

Commutateur d'antenne 2 positions avec fiche N

Imprimer

Commutateur d'antenne 2 positions avec connecteur fiche N femelle.

Pour utilisation en fréquence de 0 à 3000 Mhz (3 Ghz).

Plus de détails

Fiche technique

Gamme de fréquences

DC ~ 3 GHz

Puissance maximum

Dc ~ 30 MHz 2KW

30 MHz ~ 200 MHz 1KW

200 MHz à 500 MHz 500 W

500 MHz à 1 GHz 250 W

1 GHz à 3 GHz 150 W

Perte d'insertion

Dc ~ 500 MHz <= 0,05 dB

500MH ~ 1 GHz <= 0,10 dB

1 GHz à 2 GHz <= 0,15 dB

2 GHz à 3 GHz <= 0,20 dB

Isolation des entrées

Dc ~ 500 MHz> = 70 dB

500MH ~ 1 GHz> = 60 dB

1 GHz à 2 GHz> = 55 dB

2 GHz à 3 GHz> = 50 dB

VSWR

Dc ~ 500 MHz <= 1,10

500MH ~ 1 GHz <= 1,15

1 GHz à 2 GHz <= 1,20

2 GHz à 3 GHz <= 1,25

Connecteurs

Entrée 1 : N femelle

Sortie 2 : N femelle
