Commutateur coaxial d'antenne 3 positions fiche N

Imprimer

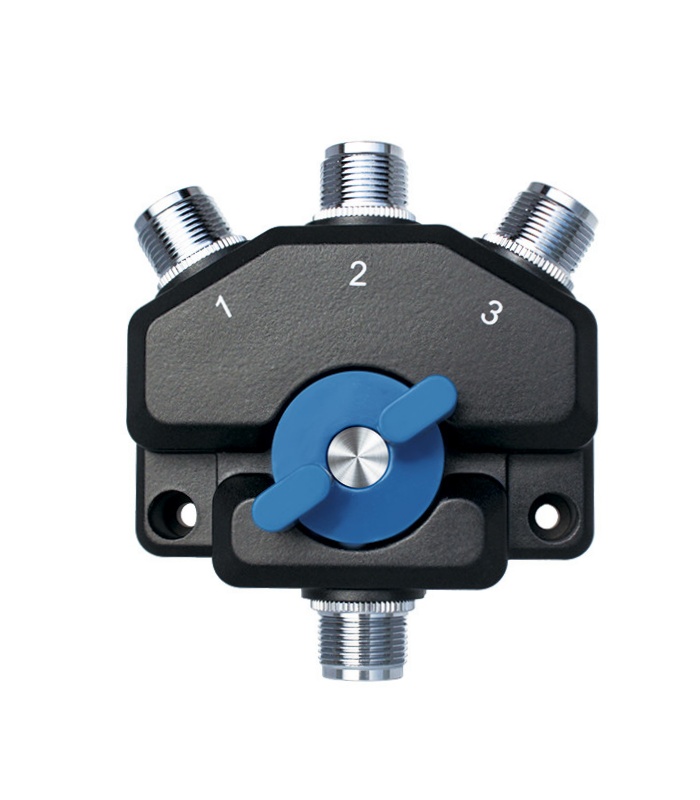

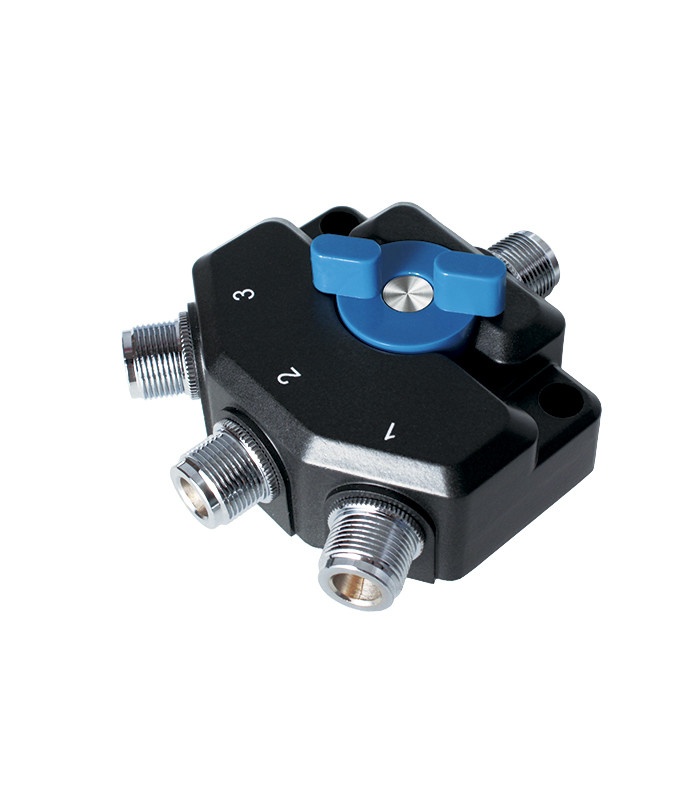

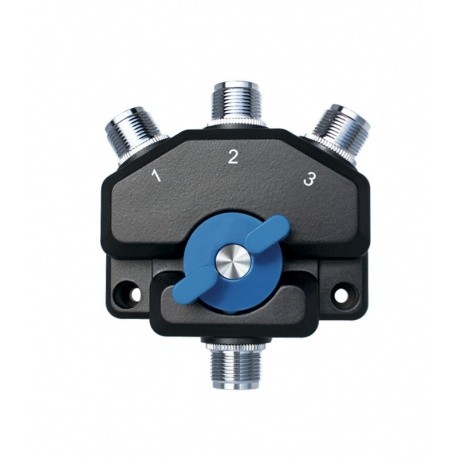

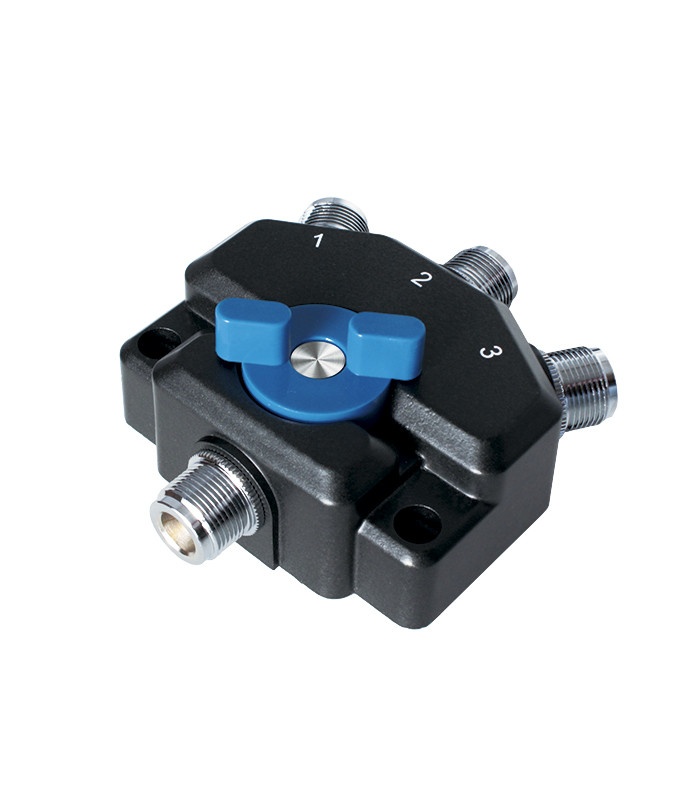

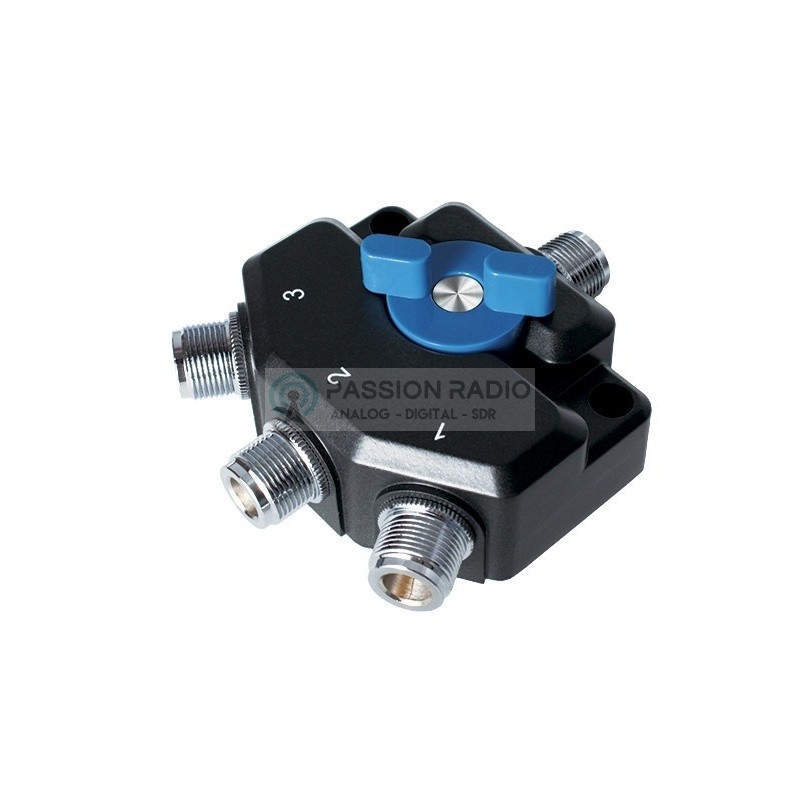

Commutateur coaxial d'antenne 3 positions avec connecteur fiche N femelle.

Pour utilisation en fréquence de 0 à 1500 Mhz.

Plus de détails

Fiche technique

Gamme de fréquences:

DC ~ 1,5 GHz

Gamme de puissance:

Dc ~ 30 MHz 1.5KW

30 MHz ~ 200 MHz 1KW

200 MHz à 500 MHz 500 W

500 MHz à 1 GHz 250 W

1 GHz à 3 GHz 150 W

Perte d'insertion:

Dc ~ 500 MHz <= 0,05 dB

500MH ~ 1 GHz <= 0,10 dB

1 GHz à 2 GHz <= 0,15 dB

2 GHz à 3 GHz <= 0,20 dB

Isolation du port de sortie 1/2:

Dc ~ 500 MHz> = 70 dB

500MH ~ 1 GHz> = 60 dB

1 GHz à 2 GHz> = 55 dB

2 GHz à 3 GHz> = 50 dB

VSWR:

Dc ~ 500 MHz <= 1,10

500MH ~ 1 GHz <= 1,15

1 GHz à 2 GHz <= 1,20

2 GHz à 3 GHz <= 1,25

Type de connecteur:

Port d'entrée 1 "N" femelle

Port de sortie 3 "N" femelle
