Plan de masse pour embase magnétique et antenne HF MAT50

Lire les 3 avis

Note moyenne : 4.5/5 Nombre d'avis : 3

Imprimer

Pour utiliser en émission une antenne HF sur la bande 0-50Mhz, un bon plan de masse est requis.

Cela n'est pas toujours possible notamment pour les antennes avec embase magnétique en mobile ou pour les installations en fixe sur un balcon.

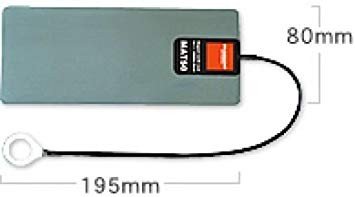

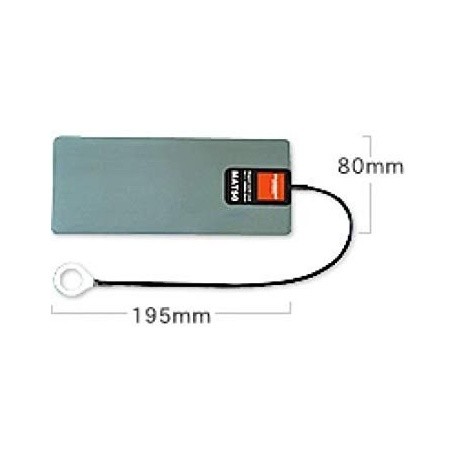

Ce plan de masse magnétique Diamond MAT-50 permet d'apporter une solution pour pouvoir utiliser une antenne HF sur une embase magnétique.

Il suffit de poser le MAT-50 sur une surface plane de la voiture ou une surface metallique et de connecter le fil fourni à la base de l'antenne.

Livré avec : 1 Diamond MAT-50, garantie d'origine DIAMOND.

Plus de détails

Télécharger

Manuel MAT-50 Diamond (EN)

Manuel d'utilisateur et documentation en anglais Diamond Antenna MAT-50 1.22M

Fiche technique

Spécifications plan de masse Diamond MAT-50

Gamme de fréquences : 7 à 50 MHz (3,5 MHz possible avec 2 MAT-50)
Puissance Max. : 500W (SSB), 200W (FM, CW)
Force d'adhérence : Jusqu'à 110 km/h (sans vent)
Taille du plan de masse : 80 x 195mm
Longueur câble de raccordement: 30cm
Poids: 55g
