Antenne HF de poche EFHW 25W pour SOTA QRP avec balun étanche 1:49

rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

L’antenne Pocket HF A25W est une antenne filaire HF portable, étanche, de type EFHW (End Fed Half Wave), alimentée en bout de fil via un transformateur d’impédance (balun) 1:49, pour la réception de 1 à 30 MHz et l'émission sur 40m, 20m, 15m et 10m.

Compacte, légère et logée dans un boîtier étanche, elle est conçue pour les activités radioamateur en portable, QRP, randonnée, SOTA/POTA, terrain ou installation temporaire.

  • Antenne HF portable basse puissance pour trafic radioamateur en extérieur.
  • Type EFHW 1:49, pratique à installer car alimentée à une seule extrémité.
  • Compatible émission sur les bandes 40m, 20m, 15m et 10m.
  • Réception large bande de 1 à 30 MHz.
  • Longueur d’élément d’environ 20 mètres, adaptée à une utilisation multibande HF.
  • Puissance maximale admissible : FT8 : ≤ 5W, CW : ≤ 12,5W, SSB : ≤ 25W
  • ROS annoncé ≤ 1,5, pour une adaptation efficace sur les bandes prévues.
  • Poids réduit de 250 g, facile à transporter dans un sac radio.
  • Plusieurs configurations de déploiement possibles : horizontale, inclinée, verticale partielle ou en V inversé.
  • Boîtier étanche pour une meilleure robustesse en usage terrain extérieur.

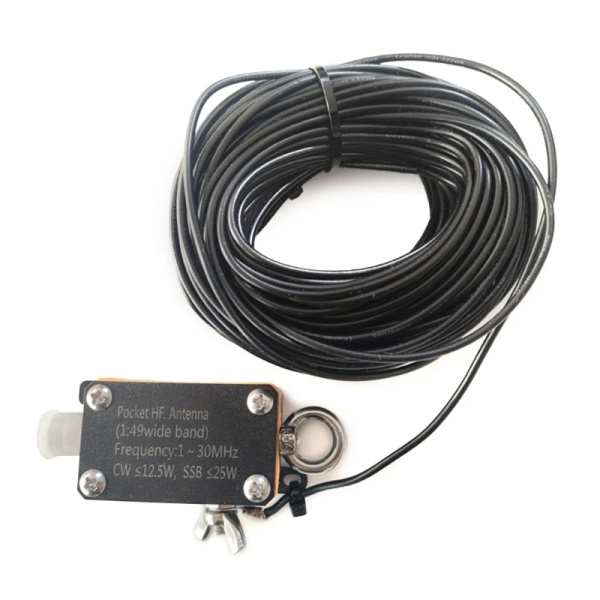

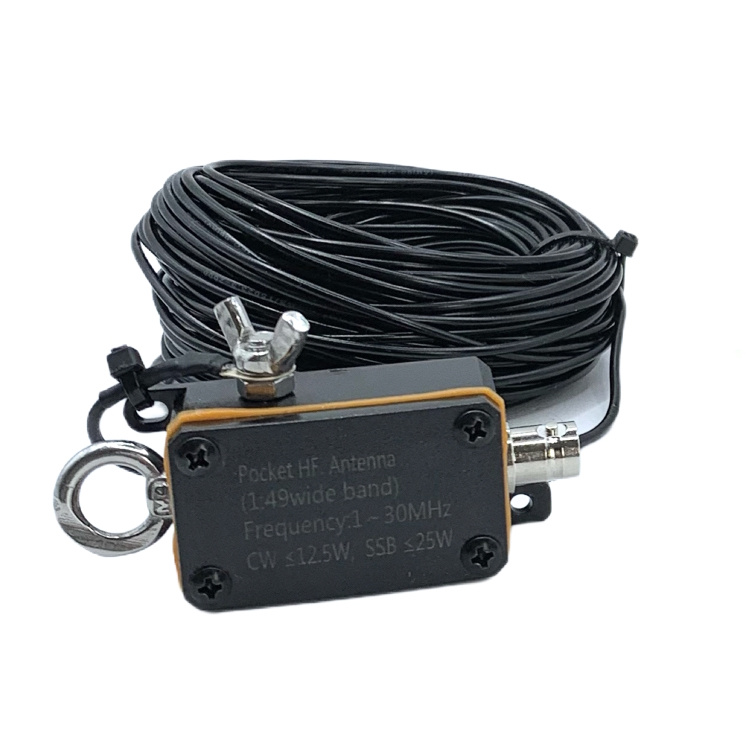

Livré avec : Antenne filaire Pocket HF Antenna A25W d’environ 20 mètres, avec balun 1:49 étanche.

Plus de détails

36,56 € HT

En rupture de stock. Disponible sous 1 à 2 mois

Estimer les frais de port en cliquant sur "Ajouter au panier", puis indiquer simplement votre code postal sur la page du panier.

Fiche technique

  • Type d’antenne : EFHW – End Fed Half Wave
    • La Pocket HF Antenna A25W est une antenne demi-onde alimentée en extrémité.
    • Une EFHW utilise un fil résonant ou proche de la résonance, alimenté à une extrémité au lieu d’être alimenté au centre comme un dipôle classique.
    • Ce type d’antenne présente une impédance élevée au point d’alimentation, d’où l’utilisation d’un transformateur d’impédance 49:1 ou 1:49 pour l’adapter à une sortie radio coaxiale de 50 Ω.
  • Principe de fonctionnement
    • Le fil rayonnant d’environ 20 mètres correspond à une longueur typique pour une EFHW destinée à la bande des 40 mètres, avec fonctionnement possible sur certaines bandes harmoniques.
    • Grâce au transformateur 1:49, l’impédance élevée présente en bout de fil est abaissée pour permettre le raccordement à un transceiver HF en 50 Ω.
    • Cette architecture permet une utilisation multibande sur les bandes annoncées : 40m, 20m, 15m et 10m.
    • Comme pour toute antenne EFHW, les performances réelles dépendent de la hauteur, du dégagement, du sol, de l’environnement radioélectrique et de la qualité du déploiement.
  • Installation et déploiement
    • Connecter le boîtier d’adaptation 1:49 à la radio ou à la ligne coaxiale.
    • Déployer le fil rayonnant d’environ 20 mètres sans le laisser enroulé sur lui-même.
    • Installer l’extrémité du fil sur un support isolant : arbre, mât fibre, canne télescopique, point haut ou cordelette.
    • Éloigner le fil des structures métalliques, lignes électriques, gouttières, grillages, véhicules et autres éléments conducteurs.
    • Vérifier le ROS avant émission, idéalement avec un analyseur d’antenne ou le ROS-mètre du transceiver.
    • Respecter les puissances maximales indiquées selon le mode utilisé.
  • Configurations possibles
    • Horizontale : fil tendu entre deux points hauts, utile pour une installation temporaire ou semi-fixe.
    • Sloper / inclinée : boîtier près du sol ou à hauteur d’opérateur, extrémité du fil montée vers un point haut ; configuration très pratique en portable.
    • V inversé : centre ou partie haute du fil placé sur un mât, extrémités redescendues vers le sol ; pratique quand l’espace est limité.
    • Verticale partielle ou fil montant : fil levé avec une canne fibre ou un arbre, utile en terrain réduit, avec une attention particulière au dégagement et aux courants de mode commun.
    • Déploiement terrain rapide : l’antenne peut être installée en quelques minutes pour une station QRP portable, à condition de disposer d’un point d’accroche ou d’un mât léger.
  • Plage de fréquences
    • Réception : 1 à 30 MHz
    • Émission : 40m, 20m, 15m et 10m
  • ROS
    • SWR / ROS annoncé : ≤ 1,5
  • Puissance maximale admissible
    • FT8 : ≤ 5 W
    • CW : ≤ 12,5 W
    • SSB : ≤ 25 W
  • Impédance
    • 50 Ω
  • Longueur de l’élément rayonnant
    • Environ 20 mètres
  • Poids
    • Environ 250 g
  • Construction

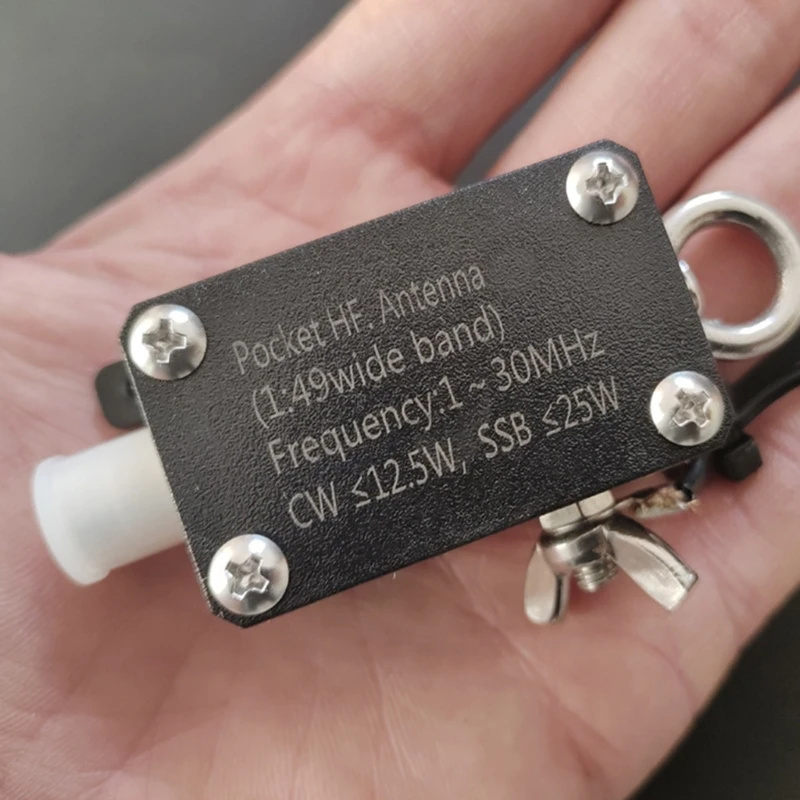

    • Boîtier étanche
    • Transformateur d’adaptation 1:49
    • Anneaux magnétiques importés selon les informations constructeur
    • Format compact pour transport facile
  • Usages recommandés
    • Radioamateur HF portable
    • QRP
    • SOTA / POTA
    • Camping, randonnée, terrain
    • Station temporaire ou de secours basse puissance
    • Réception HF large bande
  • Précautions d’utilisation
    • Ne pas dépasser les puissances maximales indiquées par mode.
    • Toujours contrôler le ROS avant émission prolongée.
    • Éviter tout contact ou proximité avec les lignes électriques.
    • Déployer l’antenne aussi dégagée et haute que possible pour améliorer le rendement.
    • Un accordeur peut être utile selon la hauteur d’installation, l’environnement et la bande utilisée, même si l’antenne est prévue pour fonctionner avec un ROS faible sur les bandes annoncées.
