> Antennes Radio>HF 0-30 Mhz>Directive HF>50MHz 3 éléments 7dBi antenne directive beam 6m3DXB (AA)
50MHz 3 éléments 7dBi antenne directive beam 6m3DXB (AA) Agrandir l'image
50MHz 3 éléments 7dBi antenne directive beam 6m3DXB (AA)
Antennas Amplifiers

AA-0110-6m3DXB-2335

Neuf

Serbie

Informations de sécurité +

50MHz 3 éléments 7dBi antenne directive beam 6m3DXB (AA)

rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

L'antenne 6m 3 elements 6m3DXB est conçue pour résister aux vents violents. La flèche relativement courte produit un large diagramme de rayonnement azimutal.

Spécifications électriques de l'antenne 6m3DXB :

  • Gamme de fréquences : 50 - 50.5 MHz
  • Gain avant en espace libre : 7 dBi
  • Rapport avant-arrière : 21 dB
  • 3 dB Largeur de faisceau horizontale : 66.2°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : <1,2
  • Puissance d'entrée maximale : 1000 W
  • Méthode d'adaptation : Self de mode commun à passage direct (balun de courant)
  • Connecteur : N

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous un délai de 10 à 15 jours.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 150cm.

Plus de détails

146,16 € HT

Ce matériel n'est plus disponible

Fiche technique

Que signifie 6m3DXB ?

6m - Antenne bande magique 50MHz
3 - Eléments
DX - Destinée à être utilisée dans la partie DX de la bande 50-50.5MHz avec un excellent TOS
B - La partie maximum du boom est 146cm

Tout est inclus dans la boîte d'antenne : Antenne, balun avec connecteur, et support. La Yagi 50 MHz pour radio amateur est parfaite pour les journées sur le terrain car elle est très facile à assembler. 10 minutes suffisent. Toutes les pièces de l'antenne sont étiquetées, il est donc extrêmement facile de l'assembler. Il suffit d'assembler les numéros les uns aux autres.

L'antenne est préréglée, il n'y a donc pas besoin de déplacer, couper ou utiliser une lime à râper pour tout élément afin d'obtenir un TOS parfait sur la gamme de fréquence prévue. Une antenne 3el à boom court et à large bande couvre la totalité de la bande DX avec un TOS <1.2 de 50 MHz à 50.5 MHz.

Les éléments sont effilés pour réduire les vibrations en cas de vents forts. Le boom ne mesure que 1,46 m de long. Comme cette antenne Radioamateur a 3el, elle est très facile à mettre en place. L'antenne est très bien pour une journée sur le terrain car elle est légère ou pour une installation permanente car l'antenne est très robuste. Le diamètre de l'élément de départ est de 12 mm, la partie centrale est de 10mm, et les extrémités de 8mm. Les éléments coniques réduisent la charge du vent. Excellent empilage vertical dans une installation permanente puisque ce grand angle permet d'écouter les stations de radio amateur sans mouvement fréquent du rotateur. C'est une bonne solution pour la saison E-sporadique car lorsqu'il y a une ouverture, vous n'avez pas besoin de longues antennes.

La puissance maximale absorbée par défaut est de 1000 W.

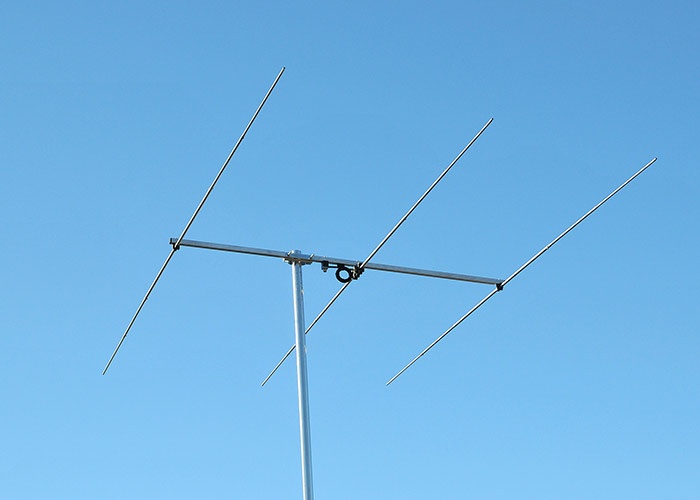

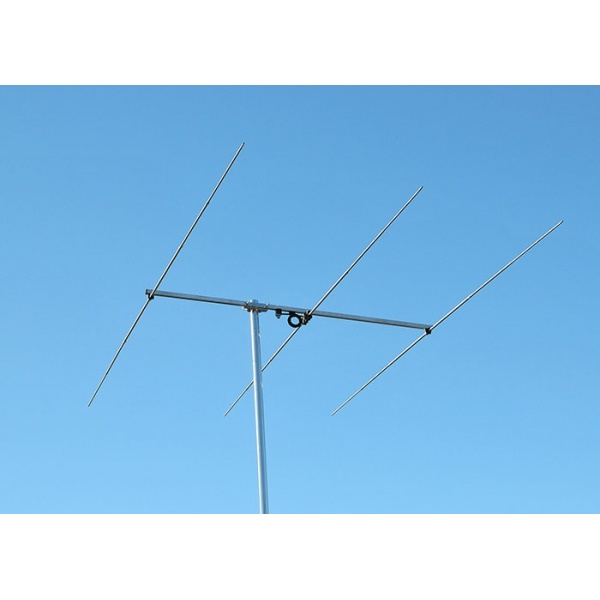

Aspect de l'antenne Radioamateur 6m3DXB :

6m 3elements Antenna 6m3DXB

Spécifications électriques de l'antenne 6m3DXB

  • Gamme de fréquence : 50 - 50.5 MHz
  • Gain avant en espace libre : 7 dBi
  • Rapport avant-arrière : 21 dB
    3 dB Largeur de faisceau horizontal : 66.2°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : <1,2
  • Puissance d'entrée maximale : 1000 W (ou plus sur demande)
    Méthode d'adaptation : Self de mode commun à passage direct (balun de courant)
    Connecteur : "N" (SO 239 ou 7/16 DIN sur demande)

Spécifications mécaniques pour la Yagi 6m3DXB

  • Nombre d'éléments : 3
  • Diamètre des éléments : Eléments coniques. Tube central 12mm, extensions 10 et 8mm
  • Diamètre du dipôle : Dipôle conique. Tube central 12mm, extensions 10 et 8mm
  • Elément le plus long : 3,1 m
  • Position de montage de l'élément : Sous le boom
  • Balun et connecteurs : Inclus
  • Longueur de la perche : 1,46 m
  • Taille de la perche : 20×20 mm
  • Rayon de rotation : 1,8 m
  • Nombre de pièces de la perche : 1
  • Support de haubanage : Pas nécessaire. Flèche solide
  • Montage Diamètre du mât : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
  • Clamp : Acier inoxydable M8
  • Vitesse du vent de survie : 150 km/h
  • Poids net : 1,7 kg
  • Poids brut : 2,9 kg
  • Longueur de transport : 1,49 m

Diagramme de rayonnement azimutal pour 6m3DXB

6m3DXB Azimuth Radiation Pattern

Distance d'empilement vertical pour deux antennes :

2.7m. Gain 9,8 dBi, F/B 25dB (+2,8dB)
2,9m. Gain 10 dBi, F/B 24dB (+3dB)
3.25m, Gain 10.3dBi, F/B 20dB (+3.3dB)

Distance d'empilement vertical pour quatre antennes :

2.7m. Gain 12,8dBi, F/B 23dB (+5,8dB)
2,9m. Gain 13dBi, F/B 22dB (+6dB)
3.1m, Gain 13.2dBi, F/B 21dB (+6.2dB)
3.25m, Gain 13.3dBi, F/B 19dB (+6.3dB)

6m3DXB ancien nom PA50-3-1.5B.
